Понятие “взрывоопасная зона” и “пожароопасная зона”: что это, классификация по ПУЭ, ГОСТ, МЭК, характеристики
Понятия пожароопасная зона и взрывоопасная зона очень важные характеристики рабочего пространства на производстве. Для правильного выбора степени защиты оборудования обязательно нужно знать к какой зоне относится тот или иной технологический узел.
В нашей стране эти понятия описываются и регламентируются такими правилами как ПУЭ, ГОСТ, а также используются международные стандарты МЭК.
Давайте разберемся в этом вопросе поподробнее.
Определение опасных зон
Согласно ПУЭ пожароопасная зона - это пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях.
Взрывоопасная зона может быть частью пожароопасной и определяется как - помещение или ограниченное пространство в помещении или наружной установке, в котором имеются или могут образоваться взрывоопасные смеси.
Все электротехнические приборы, которые предназначены для работы в опасных зонах, имеют специальную защиту от воспламенения окружающей воздушно-газовой смеси из-за случайной искры или контакта с горячей поверхностью. Эта защита обеспечивается при нормальных рабочих условиях.
Аварийная ситуация (взрыв или детонация) описывается “треугольником риска” из трёх составляющих: горючее, кислород/воздух и воспламенитель.
Если концентрация пыли, газа или пара в воздухе находится между верхним и нижним пределами воспламенения и воспламенитель имеет достаточную энергию или температуру, может произойти пожар или взрыв.

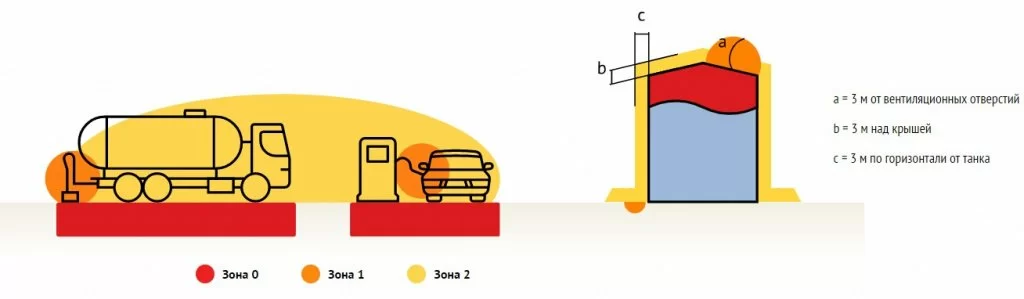

Классификация взрывоопасных зон по ГОСТ
По вероятности присутствия взрывоопасных газов и паров по ГОСТ Р 51330.9-99
| Присутствие взрывоопасных газов и паров | |
| Зона 0 | Утечка взрывоопасной смеси существует постоянно или длительное время |
| Зона 1 | Утечка взрывоопасной смеси 1 степени - появляется периодически или случайно при нормальном режиме работы оборудования |
| Зона 2 | Утечка взрывоопасной смеси 2 степени - отсутствует при нормальном режиме работы оборудования, а если возникает, то кратковременно |
По свойствам взрывоопасной среды выделяют категории по минимальному току воспламенения (МТВ) или группы по температуре самовоспламенения.
| Взрывоопасная смесь по МТВ или БЭМЗ | |
| II A | МТВ более 0,9 А |
| II B | МТВ от 0,5 до 0,9 А |
| II C | МТВ менее 0,4 А |
Категория взрывоопасной зоны отражает, насколько легко взрывчатая атмосфера может воспламениться от искры или дуги.
| Категория взрывоопасной зоны | Характерные газ, смесь |
| II | Промышленные газы и пары |
| II A | Ацетон, пропан, бензины, сырая нефть |
| II B | Этилен, дизельное топливо зимнее |
| II C | Водород, ацетилен |
Температурная классификация, или Т-класс учитывает эффект воспламенения от контакта с нагретой поверхностью. Все газы и пары характеризуются своей температурой самовозгорания, до которой их надо нагреть, чтобы они самовоспламенились.
| Группа взрывоопасной смеси по температуре самовоспламенения | |
| Т1 | Выше 450℃ |
| Т2 | От 300 до 450℃ |
| Т3 | От 200 до 300℃ |
| Т4 | От 135 до 200℃ |
| Т5 | От 100 до 135℃ |
| Т6 | От 85 до 100℃ |
Классификация взрывоопасных зон по ПУЭ
ПУЭ (Правила устройства электроустановок) - группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран, регламентирующие эксплуатацию электрооборудования.
| Класс зоны | Характеристика |
| В-I | Зоны, расположенные в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что они могут образовать взрывоопасные смеси при нормальных режимах работы |
| B-Ia | Зоны, расположенные в помещениях, в которых при нормальных режимах работы взрывоопасные смеси горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей |
| B-Iб | Зоны, расположенные в помещениях, в которых при нормальных режимах работы взрывоопасные смеси горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей, при этом взрывоопасные смеси отличаются высоким концентрационным пределом воспламенения и резким запахом |
| B-Iг | Зоны у наружных установок, содержащих горючие газы или ЛВЖ, а также пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов В-I, В-la и В-II |
| B-II | Зоны расположенные в помещениях, в которых выделяются горючие пыли и волокна, способные образовать с воздухом взрывоопасные смеси при нормальных режимах работы |
| B-IIa | Зоны расположенные в помещениях, в которых выделение горючих пылей и волокон, способных образовать с воздухом взрывоопасные смеси, возможно только в результате аварий или неисправностей |
Классификация взрывоопасных смесей по БЭМЗ и температуре самовоспламенения в ПУЭ аналогична принятой в ГОСТ 60079.
Соотношение классификаций взрывоопасных зон различных стандартов
На основе практики применения ГОСТ Р 51330.9-99 и международного стандарта IEC 60079-10:1995, входящего в комплекс международных стандартов МЭК (ТК 31 МЭК “Оборудование для взрывоопасных сред”), разработан ГОСТ 30852.9-2002.
Это сделано с целью гармонизации классификации взрывоопасных зон с требованиями международных стандартов МЭК.
Этот стандарт, также как и IEC 60079-10:1995 в меньшей степени, чем ПУЭ, связывает аварии и неисправности технологического оборудования с уровнем опасности зоны и уделяет большее внимание вопросам обеспечения вентиляции как фактору, влияющему на уровень взрывоопасности зоны.
Распространяется на производственные зоны внутри и вне помещений, включая транспортные средства и хранилища, и устанавливает порядок классификации этих зон по степени опасности возникновения взрыва от источников воспламенения, связанных с использованием электрооборудования.
Достоинством этого ГОСТ является то, что он содержит методики количественной оценки влияния на уровень взрывоопасной зоны различных факторов, характеризующих свойства и состояние взрывоопасных смесей, особенности технологического оборудования, параметры вентиляции и т.д.
Примерное соотношение взрывоопасных зон по вероятности присутствия взрывоопасных смесей по МЭК, ГОСТ и ПУЭ
| CENELEC/IEC (МЭК) | ГОСТР 51330.9-99 | ПУЭ (2001) | ||
| Зона 0 | Взрывоопасная смесь присутствует постоянно или в течение длительных периодов времени | Зона 0 | Зона 0 | B-I, B-II |
| Зона 1 | Существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации | Зона 1 | Зона 1 | B-I, B-II |
| Зона 2 | Маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время | Зона 2 | Зона 2 | B-Iа, B-Iб, B-Iг, B-IIа |
Взрывоопасность и взрывозащищенное электрооборудование
Взрывозащищенное электрооборудование - электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможности воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования .
В потенциально взрывоопасных зонах должно устанавливаться взрывозащищенное электрооборудование, конструкция и характеристики которого соответствуют классу взрывоопасной зоны и характеристикам взрывоопасной смеси.
Взрывозащищенное электрооборудование в зависимости от области применения по ГОСТ Р МЭК 60079-0-2011
| Знак группы | Область применения |
| I | Рудничное взрывозащищенное электрооборудование, предназначенное для подземных выработок шахт и рудников, опасных по газу и пыли |
| II | Взрывозащищенное электрооборудование для внутренней и наружной установки, кроме рудничного взрывозащищенного |
Взрывозащищенное электрооборудование для внутренней и наружной установки, в зависимости от уровня взрывозащиты по ГОСТ Р МЭК 60079-0-2011
| Знак уровня | Уровень взрывозащиты | Характеристика |
| 2 | Электрооборудование повышенной надежности против взрыва | Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается только в признанном нормальном режиме работы |
| 1 | Взрывобезопасное электрооборудование | Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты |
| 0 | Особо взрывобезопасное электрооборудование | Взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты |
Взрывозащищенное электрооборудование группы II в зависимости от категории взрывоопасной смеси
| Знак группы электрооборудования | Знак подгруппы электрооборудования | Категория взрывоопасной смеси, для которой электрооборудование является взрывозащищенным |
| II | - | IIA, IIB, IIC |
| IIA | IIA | |
| IIB | IIA, IIB | |
| IIC | IIA, IIB, IIC |
Классификация по температуре самовоспламенения и максимально допустимой температуре поверхности оборудования
| Температурный класс | Температура самовоспламенения,℃ | Характерные газ, смесь | Мах температура поверхности, ℃ | Температурная группа взрывоопасной смеси |
| Т1 | Выше 450 | Ацетон, водород, пропан | 450 | Т1 |
| Т2 | От 300 до 450 | Бутан, спирты, ацетилен | 300 | Т1.Т2 |
| Т3 | От 200 до 300 | Бензины, керосины, скипидар, нефть | 200 | Т1.Т2.Т3 |
| Т4 | От 135 до 200 | Ацетальдегид, диэтиловый эфир | 135 | Т1.Т2, Т3.Т4 |
| Т5 | От 100 до 135 | Сероуглерод | 100 | Т1, Т2, Т3, Т4, Т5 |
| Т6 | От 85 до 100 | 85 | Т1, Т2, Т3.Т4, Т5.Т6 |
Уровни взрывозащиты электрооборудования
С целью обеспечения взрывозащиты оборудования и, в зависимости от его конструктивного исполнения, используются следующие виды взрывозащиты:
| Знак уровня | Уровень взрывозащиты | Допустимый вид взрывозащиты |
| 0 | Особовзрывобезопасное электрооборудование | Взрывозащита вида «i» с уровнем искробезопасной электрической цепи «iа» Взрывозащита вида «s» |
| 1 | Взрывобезопасное электрооборудование | Взрывозащита вида «i» с уровнем искробезопасной электрической цепи «ib» Взрывозащита вида «d» – взрывонепроницаемая оболочка Взрывозащита вида «е» – при заключении во взрыво непроницаемую оболочку Взрывозащита вида «s» Виды взрывозащиты, допустимые для уровня 0 |
| 2 | Электрооборудование повышенной надежности против взрыва | Взрывозащита вида «i» с уровнем искробезопасной электрической цепи «iс» и выше Взрывозащита вида «d» – для электрооборудования повышенной надежности против взрыва Взрывозащита вида «q» – кварцевое заполнение оболочки Взрывозащита вида «m» – герметизация компаундом Взрывозащита вида «е» Взрывозащита вида «s» Виды взрывозащиты, допустимые для уровня 0 и 1 |
