РТВ10/ИПМ4-1Б/2Б блок измерительно-преобразовательный
Арт. РТВ10/ИПМ4-1Б/2Б
405 037 руб./шт
Модель:
РТВ10/ИПМ4
Рассчитать доставку
Гарантия 5 лет
Характеристики
Вес, кг
:
3
Входное напряжение, Вт
:
42
Габаритные размеры, мм
:
250x255x120
Класс защиты от поражения электрическим током
:
?
Уровень электрозащиты устройства, предотвращающий случайное поражение током
III
Описание
Блок измерительно-преобразовательный РТВ10/ИПМ4-1Б/2Б
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основным назначением блоков измерительно-преобразовательных РТВ10/ИПМ4-1Б/2Б является преобразование сигналов:
- термометров сопротивления (ТС)
- преобразователей термоэлектрических (ТП)
- преобразователей с унифицированными выходными сигналами в унифицированный сигнал (4÷20) мА и/или в цифровой сигнал на базе HART-протокола, а также ввод в управляющий компьютер или контроллер измеренных значений температуры и тока, поступающих от разнообразных датчиков.
Состав и устройство РТВ10/ИПМ4-1Б/2Б
Конструктивно блок измерительно-преобразовательный выполнен в прямоугольном корпусе из термопластичного материала, армированного стекловолокном. Для установки на трубопровод блок комплектуется специальными крепежными устройствами. На основании корпуса имеются кабельные вводы и заглушки. В зависимости от способа монтажа изделия и количества подключаемых каналов измерения блоки РТВ/ИПМ бывают трех типов:- Исполнение А – блок измерительно-преобразовательный в корпусе 250×255×120 мм. Позволяет устанавливать от одного до восьми измерительнопреобразовательных модуля ИПМ (подключение до восьми независимых каналов измерения).
- Исполнение Б – блок измерительно-преобразовательных в корпусе 160×160×120 мм. Позволяет устанавливать один-два измерительно-преобразовательных модуля ИПМ (подключение до двух независимых каналов измерения). До восьми независимых каналов измерения Длина линии между регулятором (контроллером) и блоком – до 1000 м Установка во взрывоопасной зоне Минимальная температура эксплуатации: –55 °С Степень защиты – IP66 Назначение Основным назначением блоков измерительно-преобразовательных является преобразование сигналов: термометров сопротивления (ТС), преобразователей термоэлектрических (ТП), преобразователей с унифицированными выходными сигналами в унифицированный сигнал (4÷20) мА и/или в цифровой сигнал на базе HART-протокола, а также ввод в управляющий компьютер или контроллер измеренных значений температуры и тока, поступающих от разнообразных датчиков. Блок измерительно-преобразовательный РТВ/ИПМ
- Исполнение В – блок измерительно-преобразовательных в корпусе 160×160×120 мм с устройством ввода под теплоизоляцию УВК. Позволяет устанавливать один-два измерительно-преобразовательных модуля ИПМ (подключение до двух независимых каналов измерения).

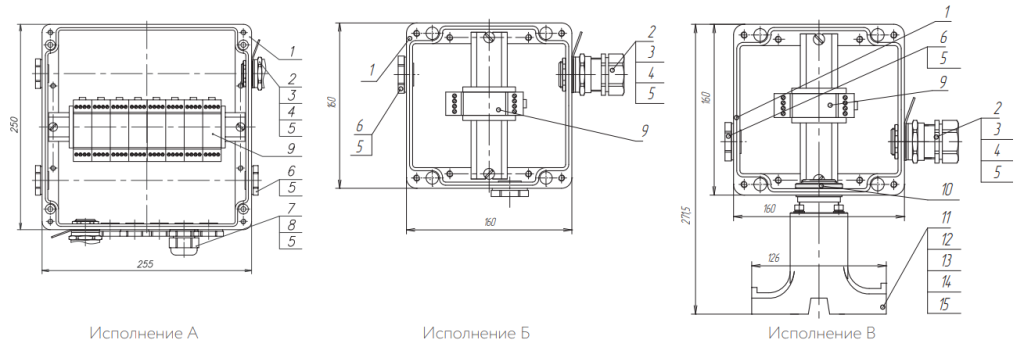

Конструкция РТВ10/ИПМ4-1Б/2Б
- Корпус блока измерительно-преобразовательного
- Ввод для бронированного кабеля, латунь М25
- Контргайка латунь М25
- Кольцо заземления латунь М25
- Кольцо уплотнительное М25
- Заглушка М25
- Ввод для небронированного кабеля, пластик, М25
- Уплотнение GP25
- Измерительный преобразователь модульный
- Гайка DESTU.002
- Опора УВК.01.01
- Уплотнение УВК.0013
- Заглушка УВК.0014
- Пластина УВК.0012
- Кольцо прямоугольного сечения

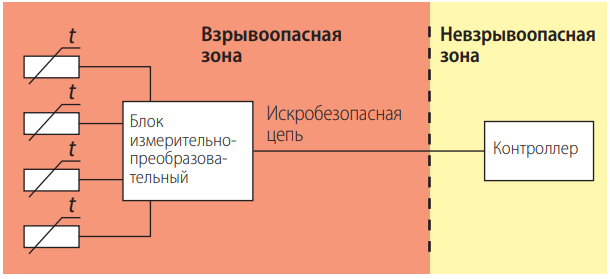

Область применения РТВ10/ИПМ4-1Б/2Б
Изделие используется в составе систем электрического обогрева трубопроводов и емкостей. Также возможно использование данных изделий в других системах автоматического управления. Применение изделия во взрывоопасных зонах должно осуществляться строго согласно маркировке взрывозащиты.

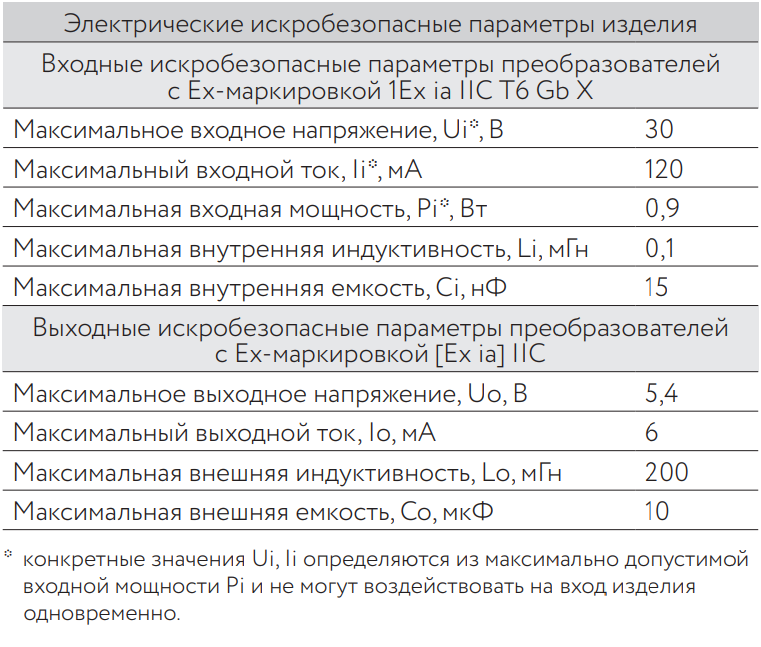

Электрические искробезопасные параметры изделия

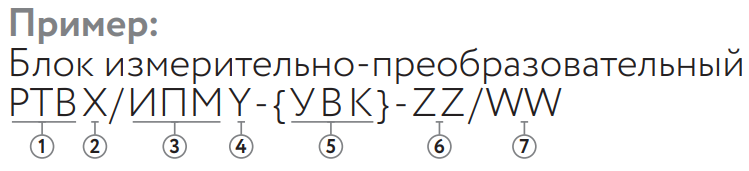

Информация для заказа
- Обозначение пластикового корпуса изделия
- Типоразмер корпуса (без обозначения – 160×160 мм, 10 –250×255 мм)
- Измерительный преобразователь модульный
- Количество преобразователей (от 1 до 8)
- Знак в маркировке, обозначающий наличие устройства ввода под теплоизоляцию (для изделий, устанавливаемых на трубопроводах; используется для серии коробок с размерами 160×160 мм)
- Количество и тип вводов на подходящих линиях (П – пластиковые вводы, Б – вводы под бронированные кабели)
- Количество и тип вводов на отходящих линиях (П – пластиковые вводы, Б – вводы под бронированные кабели)
Загрузка отзывов...
Вес, кг
3
Входное напряжение, Вт
42
Габаритные размеры, мм
250x255x120
Класс защиты от поражения электрическим током
?
Уровень электрозащиты устройства, предотвращающий случайное поражение током
III
Количество «входных» кабельных вводов, шт
?
Число отверстий для подвода кабелей внутрь монтажной коробки
1
Количество «выходных» кабельных вводов, шт
?
Число отверстий вывода кабелей наружу из корпуса монтажной коробки
2
Количество кабельных вводов
?
Общее количество входных, выходных и дополнительных отверстий для кабелей
3
Количество преобразователей
?
Число устройств, осуществляющих преобразование входных сигналов в унифицированный выходной сигнал
4
Коллекция
Измерительно-преобразовательные блоки РТВ10
Максимальная температура окружающей среды, ºС
?
Максимально допустимое значение температуры воздуха, при которой сохраняется нормальная работа устройства
55
Максимальная температура эксплуатации, ºС
?
Наивысший допустимый температурный порог для безопасного функционирования устройства
55
Маркировка взрывозащиты
?
Специальная маркировка, обозначающая степень защиты оборудования для безопасной работы во взрывоопасных зонах
1Ex ia IIC T6 Gb X, [Ex ia] IIC
Минимальная температура окружающей среды, ºС
?
Минимальный безопасный предел температуры окружающего воздуха для стабильной работы оборудования
-55
Минимальная температура эксплуатации, ºС
?
Самый низкий температурный предел, при котором устройство сохраняет работоспособность
-55
Модель
РТВ10/ИПМ4
Производитель
ССТ Premium
Степень защиты по ГОСТ
?
Обозначение уровня защищённости оборудования от внешних воздействий согласно стандарту ГОСТ
IP66
Страна производства
Россия
Температурная группа взрывоопасной зоны
?
Классификация зон по максимальному уровню рабочей температуры для предотвращения взрыва. Чем выше уровень группы – тем в более опасных зонах можно использовать устройство
T6
Тип кабельных вводов
?
Тип соединений для ввода кабелей в коробку / Тип отверстий вывода кабелей наружу из корпуса монтажной коробки
1Б/2Б
Тип комплектующей
измерительно-преобразовательный блок
