Взрывозащищенные коробки типа ЩОРВ-Н (CCFE/SS) (взрывонепроницаемые оболочки) из нержавеющей стали
Взрывозащищенные коробки ЩОРВ-Н из нержавеющей стали относятся к стационарным устройствам. Предназначены для безопасной эксплуатации электротехнических компонентов во взрывоопасных зонах. Применяются на предприятиях пищевой, химической, нефтегазовой и др. отраслей промышленности. В корпуса могут быть размещены: клеммные зажимы, автоматические выключатели, элементы управления, контроля, сигнализации.
ЩОРВ-Н – взрывозащищенные корпуса с видом взрывозащиты Ex «d» и со сроком службы по поверхности "ВЗРЫВ" - 30 лет. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.
Цельнолитые взрывозащищенные оболочки серии ЩОРВ-Н одобрены Российским морским регистром судоходства и подходят для использования на судах и объектах, находящихся под техническим контролем морского регистра. Корпуса имеют сертификат Таможенного Союза и международный сертификат МЭК Ex.
Полный цикл производства, начиная от разработки конструкции, изготовления литейной оснастки и до сборки готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

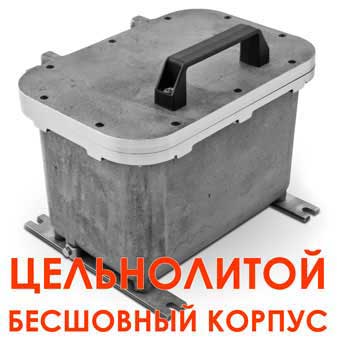

- Цельнолитые бесшовные корпуса из нержавеющей стали (в России и в мире изготавливаются только заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ»).
- Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
- Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
- Крышка коробки крепится при помощи болтов.
- Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот.
- Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
Сконфигурировать изделие на базе корпуса ЩОРВ-Н вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.
Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, IIB+H2, зоны 1, 2; категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22; категория I по рудничному газу и пыли РВ, РП, зоны 1, 2; рудники, шахты, неопасные по газу (метану) и угольной пыли; зоны неопасные по пыли и газу.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIB+H2 T6...T4 Gb 1Ex db IIC T6...T4 Gb X 1Ex db [ia Ga] IIB+H2 T6...T4 Gb 1Ex db [ia Ga] IIC T6...T4 Gb X 1Ex db [ib] IIB+H2 T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb X Ex tb IIIC T70°...T135°С Db Ex db IIB+H2 Gb U Ex db IIС Gb U* (* Ex tb IIIC Db U PB Ex db I Mb PB Ex db [ia Ma] I Mb PB Ex db [ib] I MbРН1/РН2
Ex db I Mb UКатегория II по подгруппе газов IIA, IIB, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017 ТУ 27.12.10-045-72453807-2017
-60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для рудничного взрывозащищенного и рудничного нормального исполнений)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
~1140 / ⎓250 (для рудничного взрывозащищенного исполнения)
** Наличие и сроки поставки уточняйте у менеджера.
| Наименование | Сталь нержавеющая | |||
| Длина, мм | Ширина, мм | Толщина, мм | Масса, кг | |
| Щ2818Н | 206 | 100 | 2 | 0,333 |
| Щ3020Н | 220 | 120 | 2 | 0,427 |
| Щ4222Н | 340 | 120 | 2 | 0,659 |
| Щ3628Н | 280 | 200 | 2 | 0,905 |
| Щ5739Н | 460 | 280 | 2 | 2,081 |
| Щ6545Н | 540 | 340 | 2 | 2,967 |
Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм2 и ряд отверстий 6 мм2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
ФОРМИРОВАНИЕ ЗАКАЗА
| ЩОРВ-Н | Х | ( | Х | Х | - | Х | Х | ) - | Х | Х | ( | Х | ) - | Х | Х | ( | Х | ) / | Х | – ТУ 27.33.13-033-72453807-2017 | |||||
| Название изделия | |||||||||||||||||||||||||
| Код размера | |||||||||||||||||||||||||
| Количество клеммных зажимов | |||||||||||||||||||||||||
| Тип клеммного зажима | |||||||||||||||||||||||||
| Количество кабельных вводов | |||||||||||||||||||||||||
| Тип кабельного ввода | |||||||||||||||||||||||||
| Сторона расположения ввода | |||||||||||||||||||||||||
| Опции, аксессуары и исполнения |
Пример: ЩОРВ-Н372926 (40C2 - 10C16) - 5КНВ1Н(Б) - 2КНВ4Н(Г)- ТУ 27.33.13-033-72453807-2017
Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки:
Пример: ЩОРВ Х (40C2 - 10C16) - 5КНВ1Н(Б) - 2КНВ4Н(Г)- ТУ 27.33.13-033-72453807-2017
Опросный лист по взрывозащищенным коробкам серии ЩОРВ-Н
Расчёт мощности обогревателя для электрообогреваемого шкафа
Взрывозащищенные шкафы по схеме заказчика
Система автоматизированного проектирования САПР "ГорэлтЕх"
Основные типы клеммных зажимов ВЗРЫВОБЕЗОПАСНЫЕ РАМЫ IIGb / IIIDb ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ
При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки.
Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж.
Модульные шкафы устанавливаются на раме/РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали.
Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb.
МЕХОБРАБОТКА КОРОБОК ЩОРВ-Н
Толщина стенок и крышки взрывозащищенных оболочек ЩОРВ-Н достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.
| Типоразмер коробки | Сторона A | Сторона Б | ||||||||||||||||
| Тип резьбы кабельного ввода | Тип резьбы кабельного ввода | |||||||||||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 90x1,5 | 4" | 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 90x1,5 | 4" | |
| ЩОРВ-Н281811 | 4 | 4 | 3 | 3 | - | - | - | - | - | 3 | 2 | 2 | 1 | - | - | - | - | - |
| ЩОРВ-Н312120 | 12 | 8 | 7 | 6 | 3 | 2 | 2 | 1 | 1 | 8 | 5 | 4 | 3 | 2 | 1 | 1 | 1 | - |
| ЩОРВ-Н432221 | 21 | 18 | 12 | 10 | 7 | 5 | 3 | 3 | 2 | 9 | 8 | 5 | 4 | 3 | 2 | 1 | 1 | 1 |
| ЩОРВ-Н372920 | 15 | 12 | 8 | 6 | 5 | 3 | 2 | 2 | 1 | 12 | 9 | 6 | 5 | 3 | 2 | 2 | 1 | 1 |
| ЩОРВ-Н372926 | 24 | 18 | 13 | 11 | 7 | 6 | 4 | 2 | 1 | 16 | 11 | 9 | 6 | 5 | 4 | 2 | 1 | 1 |
| ЩОРВ-Н563823 | 28 | 24 | 17/15 | 12 | 10 | 7 | 4 | 3 | 3 | 18 | 15 | 10 | 8 | 6 | 4 | 2 | 2 | 1 |
| ЩОРВ-Н563828 | 43 | 35 | 22 | 18 | 15 | 10 | 7 | 4 | 3 | 28 | 20 | 14 | 12 | 8 | 6 | 4 | 2 | 1 |
| ЩОРВ-Н644433 | 55 | 45 | 32 | 23 | 18 | 14 | 9 | 7 | - | 36 | 28 | 18 | 14 | 12 | 8 | 6 | 4 | - |
| Типоразмер коробки | Максимальное количество клемм (максимальное количество клемм в один ряд)/номинальное сечение провода, мм2 | |||||||||
| 2,5 | 4 | 6 | 10 | 16 | 35 | 50N | 70N/35 | 120/150 | 240 | |
| ЩОРВ-Н281811 | 31 | 26 | 20 | 16 | 6 | 5 | - | - | - | - |
| ЩОРВ-Н312120 | 31 | 26 | 20 | 16 | 13 | 10 | 5 | 5 | - | - |
| ЩОРВ-Н432221 | 55 | 46 | 35 | 28 | 23 | 17 | 15 | 6 | 3 | - |
| ЩОРВ-Н372920 | 80(49) | 66(41) | 52(31) | 40(25) | 30(21) | 22(15) | 12 | 10 | - | - |
| ЩОРВ-Н372926 | 80(49) | 66(41) | 52(31) | 40(25) | 30(21) | 22(15) | 12 | 10 | - | - |
| ЩОРВ-Н563823 | 234(86) | 195(72) | 150(55) | 120(44) | 74(37) | 56(27) | 28(23) | 26(21) | - | - |
| ЩОРВ-Н563828 | 234(86) | 195(72) | 150(55) | 120(44) | 74(37) | 56(27) | 28(23) | 26(21) | 8 | 7 |
| ЩОРВ-Н644433 | 364(102) | 304(85) | 183(66) | 144(52) | 120(43) | 80(32) | 56(28) | 32(25) | 10 | 9 |
| Типоразмер коробки | Элементы управления и индикации, шт | |
| Ручки управления автомат. выкл. | Кнопки управления и сигнальные лампы | |
| ЩОРВ-Н281811 | 0 | 8 |
ЩОРВ-Н312120 | 2 | 9 |
| ЩОРВ-Н432221 | 4 | 16 |
| ЩОРВ-Н372920 | 6 | 17 |
ЩОРВ-Н372926 | 6 | 17 |
| ЩОРВ-Н563823 | 16 | 40 |
| ЩОРВ-Н563828 | 16 | 40 |
| ЩОРВ-Н644433 | 18 | 54 |
РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК ЩОРВ-Н
Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.
