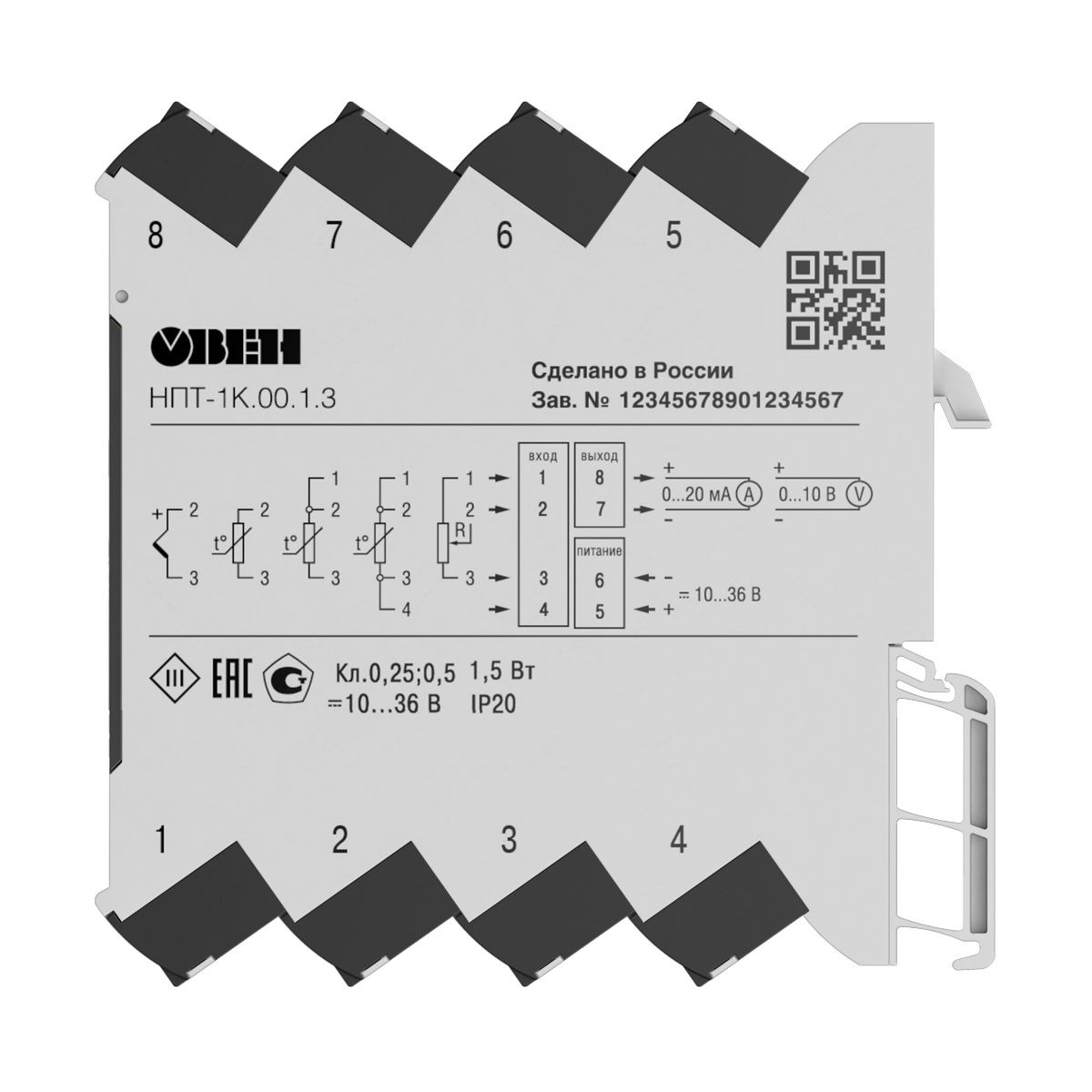

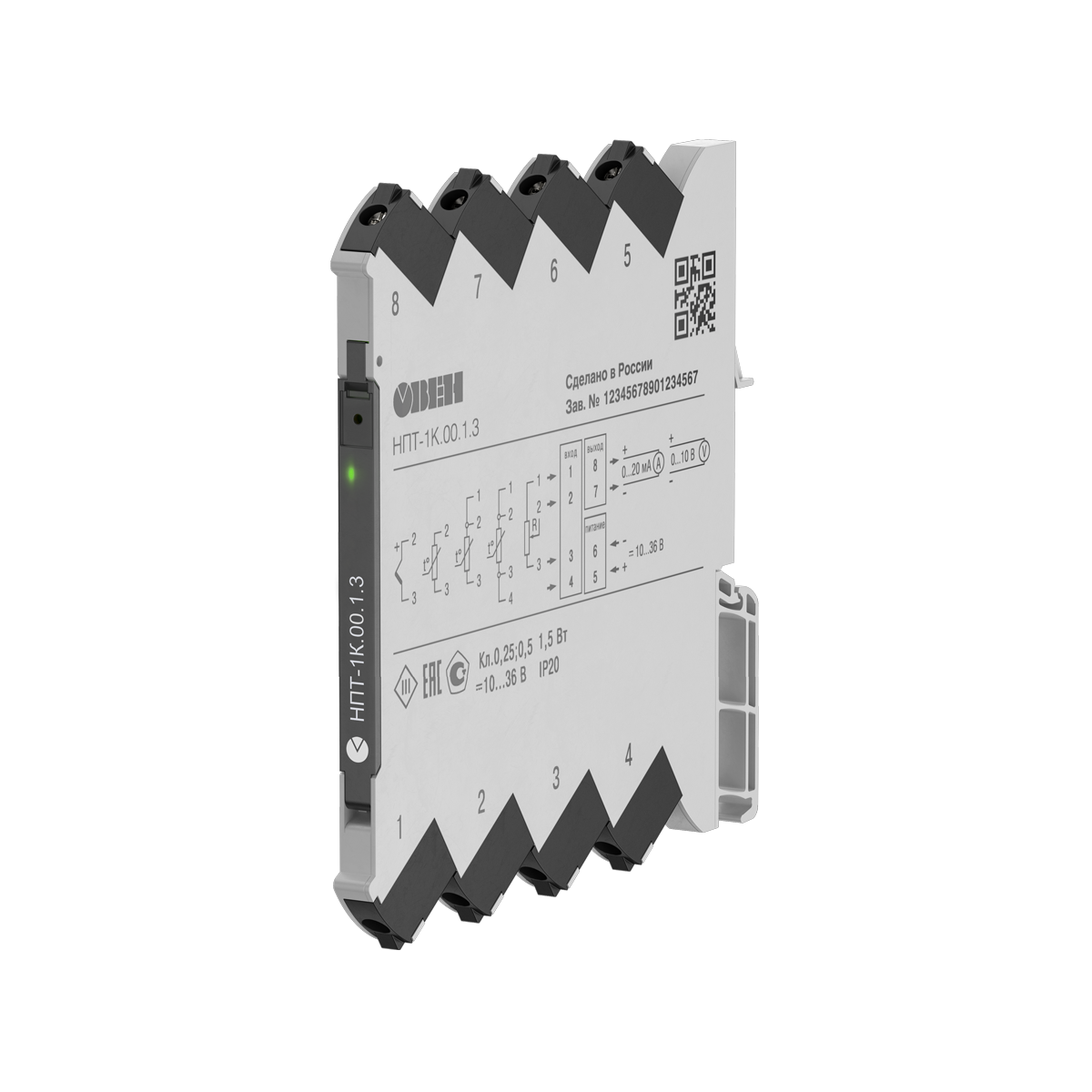

НПТ-1К нормирующий преобразователь в ультратонком корпусе
Включены в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028
НПТ-1К – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применение нормирующих преобразователей
- Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой
- Снижение влияния электромагнитных помех в цепи измерения
- Упрощения подключения датчиков к контроллерам
- Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов
- Увеличение в несколько раз длины линии связи от датчика до измерительного прибора
Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К занимает минимум места на дин-рейке - всего 6,1 мм.
Является средством измерения.
Межповерочный интервал - 2 года.
Доступен в искрозащищенном исполнении.
Преимущества
Ультратонкий корпус

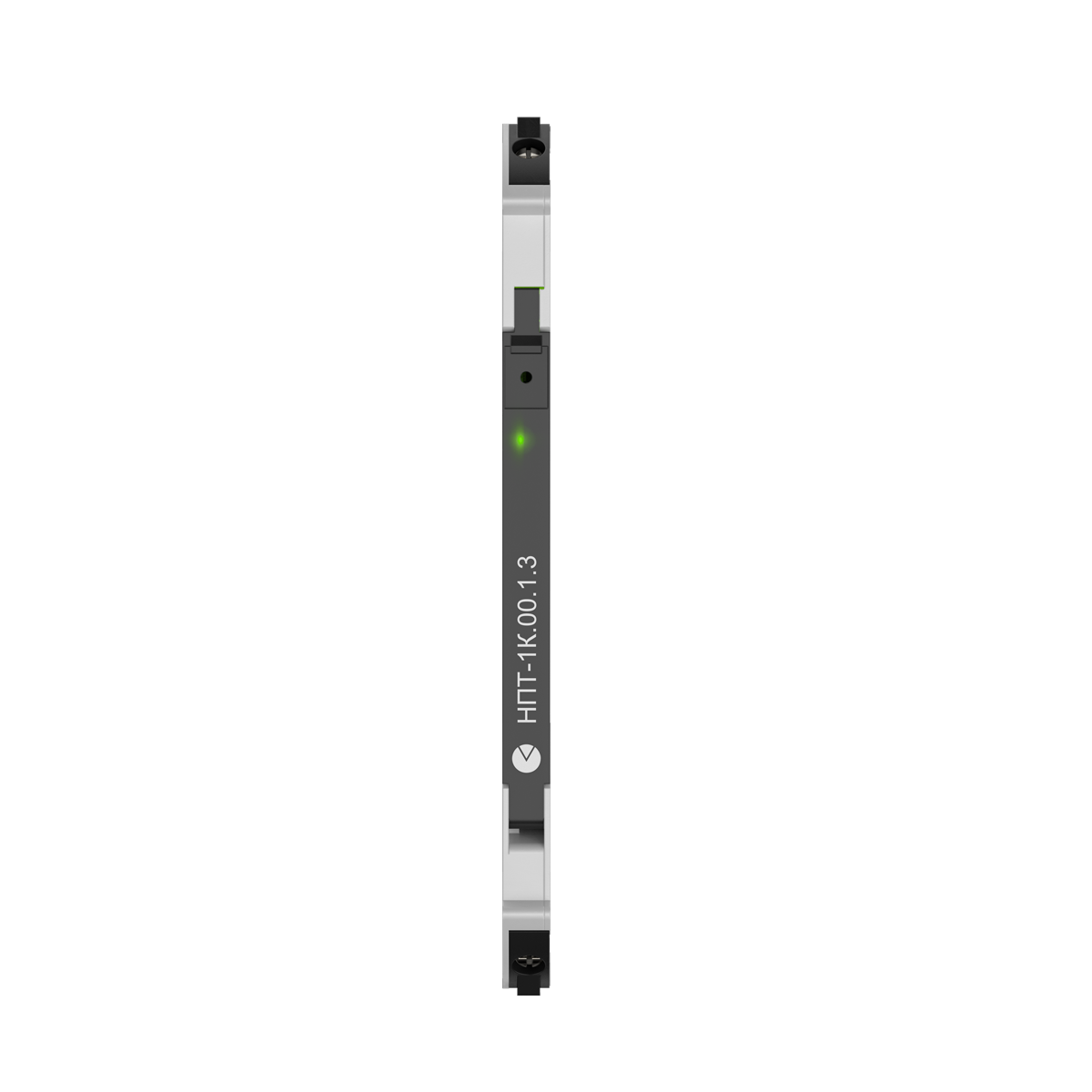

Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.

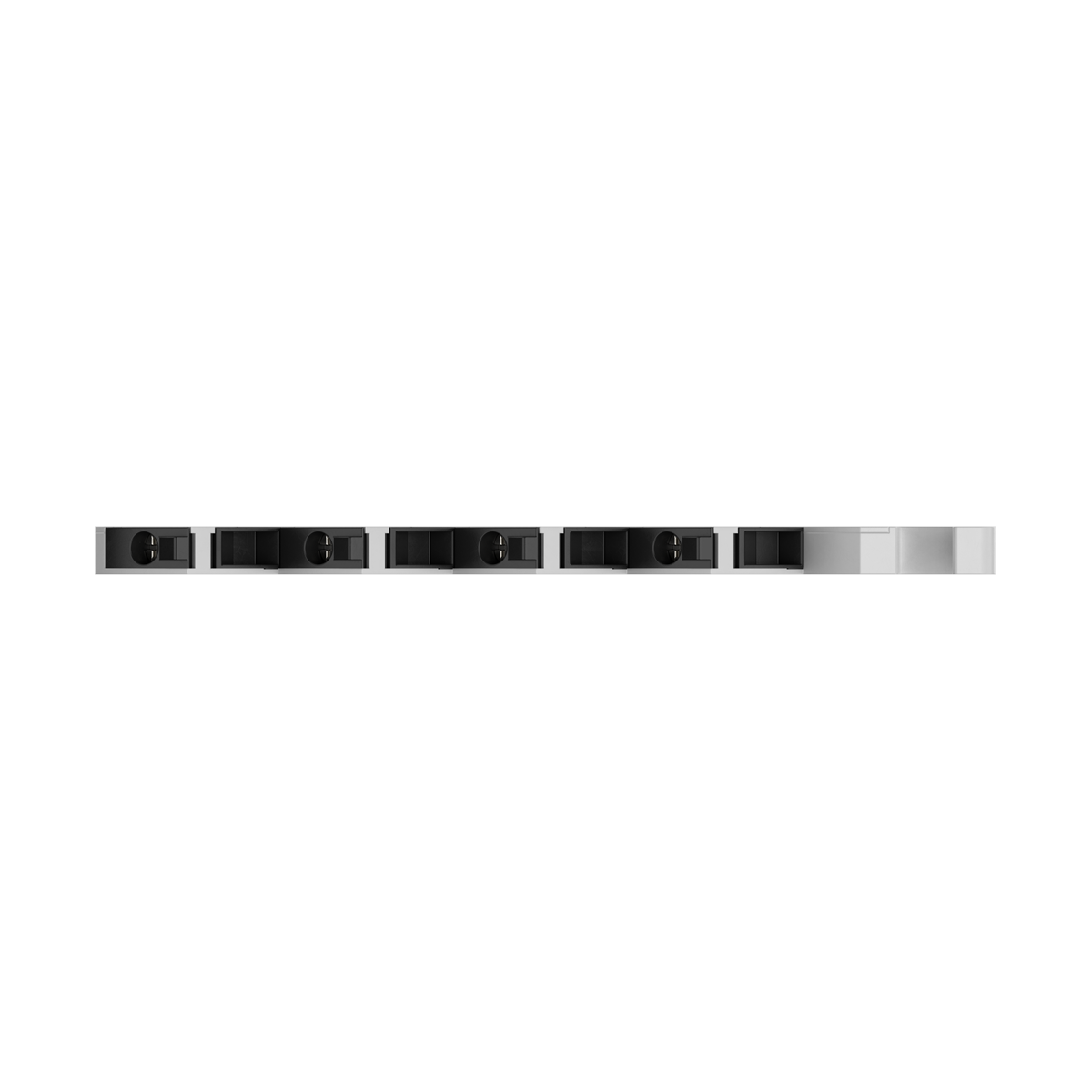

Установка вплотную
Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
Сертификация в ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Поддержка 4-проводной схемы подключения
Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.
Простота настройки
Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.
Возможности
НПТ-1К поддерживает настройку:
- Типа подключенного сенсора
- Схема подключаемого сенсора: 2, 3, 4 проводная
- Выбор выходного сигнала по току или напряжению
- Задание выходного сигнала при аварии
- Задание диапазона преобразования
Это обеспечивает гибкость при интеграции в различные системы автоматизации.
Нормированный и ненормированный сигнал. Сравнительная таблица
При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи — не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.
Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.
| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи |
|
Термопара | мВ (не нормирован) |
| 20 м |
|
Термопара + НПТ-1К | 4…20 мА (нормирован) |
| 1000 м |
Питание прибора
| Номинальное значение напряжения питания постоянного тока | =24 В | ||
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В | ||
| Гальваническая развязка питания от входов/выходов | 2500 В | ||
| Тип подключения питания | Отдельными проводами |
Подключение датчиков и характеристики входных сигналов
| Тип датчика | ТС, ТП, сопротивление, потенциометры | ||
| Схем подключения ТС | 2, 3, 4 - w | ||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В |
Характеристики выходных сигналов
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА | |
| Напряжение | 0…10, 2…10, 0…5 В | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА | |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | ||
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | ||
Время
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с | ||
| Питание выходного сигнала | От встроенного источника |
Настройки устройства
| Разъем для конфигурирования | Micro Usb | |
| ПО для конфигурирования | Конфигуратор НПТ v4.1.0.742 | |
Метрологические характеристики
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % | |
| - при работе с ТП | 0,5 % | ||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более | - при работе с ТС | 0,125 % | |
| - при работе с ТП | 0,25 % | ||
Габаритные размеры
| Габаритные размеры | (6,1×113×115) ± 1 мм | |
| Степень защиты корпуса | IP20 | |
| Степень защиты клемм | IP20 | |
| Масса в упаковке, не более | 0,2 кг | |
Условия эксплуатации
| Диапазон рабочих температур | -40…+70 °С | |
| Относительная влажность воздуха, не более | 95 % | |
| Атмосферное давление | 84…106,7 кПа | |
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 | |
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |
Характеристики подключаемых датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Тип | Диапазон преобразования | |
| Макс. | Мин. | |
| Cu50 | -50…+200 °С | 50 °С |
| 50М | -180…+200 °С | 50 °С |
| Pt50 | -200…+750 °С | 100 °С |
| 50П | -200…+750 °С | 100 °С |
| Сu100 | -50…+200 °С | 50 °С |
| 100M | -180…+200 °С | 50 °С |
| Pt100 | -200…+750 °С | 100 °С |
| 100П | -200…+750 °С | 100 °С |
| 100H | -60…+180 °С | 50 °С |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | -200…+800 °С | 400 °С |
| TЖК (J) | -200…+1200 °С | 500 °С |
| TНН (N) | -200…+1300 °С | 500 °С |
| TХА (К) | -200…+1300 °С | 500 °С |
| TПП (S) | 0…+1750 °С | 400 °С |
| TПП (R) | 0…+1750 °С | 500 °С |
| ТПР (В) | +200…+1800 °С | 700 °С |
| TВР (А-1) | 0…+2500 °С | 600 °С |
| ТВР (А-2) | 0…+1800 °С | 600 °С |
| ТВР (А-3) | 0…+1800 °С | 600 °С |
| ТМК (Т) | -200…+400 °С | 300 °С |
| Термопары по DIN 43710 | ||
| Typ L | -200…+900 °С | 400 °С |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
| Наименование | Описание | Цена |
| НПТ-1М.00.1.3 | Нормирующий преобразователь с межповерочным интервалом 5 лет | 11 285,00 ₽ |
