Обзор греющего кабеля Heat Trace Products Серия 2000 американского производства
Эти кабели американского производства относятся к нагревательному оборудованию промышленного назначения. Серия Heat Trace 2000 состоит из кабелей с разной мощностью тепловыделения, рабочим напряжением, сопротивлением защитной оплетки и изоляционной оболочкой. Это позволяет решать с их помощью широкий спектр технологических задач. Они позволяют стабильно поддерживать заданные температуры и обеспечивают защиту от замерзания.
Конструкция и особенности кабелей Серия 2000

Эти двухжильные системы обогрева относятся к саморегулируемым. Это значит, что кабели способны самостоятельно корректировать процесс тепловыделения. Интенсивность нагрева токопроводящих жил зависит от температуры на конкретном участке. Чем она выше, тем слабее тепловыделение. Это позволяет оптимизировать расход электроэнергии при транспортировке и хранении жидкостей.

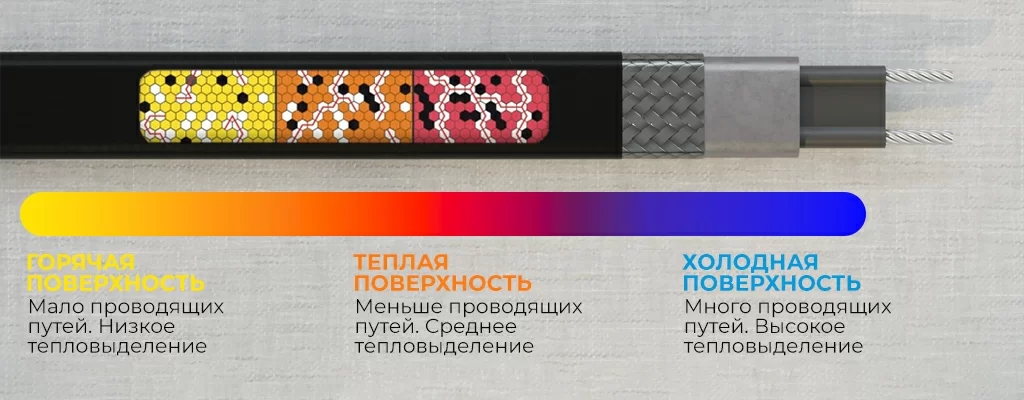

Автоматическое изменение интенсивности нагрева обеспечивает токопроводящая матрица. Ее сопротивление изменяется в зависимости от температуры, что позволяет регулировать тепловыделение на разных участках систем обогрева.
Достоинства кабелей Heat Trace Серия 2000
Основные плюсы систем обогрева на базе кабелей Dekoron — надежность, экономичность и способность оперативно реагировать на изменения окружающей среды. Кабели Серии 2000 автоматически изменяют интенсивность нагрева на разных участках емкостей и магистралей. К важным преимуществам систем обогрева этого вида стоит отнести:
- термостойкость — выдерживают воздействие среды с температурой до 232 °C;
- возможность зимнего монтажа — допускается укладка кабеля при температуре до -50 °C;
- экономичность — с увеличением температуры среды уменьшается тепловыделение системы обогрева;
- низкая механическая нагрузка — линейная масса кабелей составляет всего 175 гр/м;
- простой монтаж — при укладке системы можно отрезать кабели любой длины;
- защита от перегрева — при самопересечении кабели не выгорают, поскольку автоматически уменьшают тепловыделение;
- широкая номенклатура комплектующих — для укладки и подключения систем обогрева предусмотрены фирменные наконечники, элементы управления, торцевые уплотнители, наборы подключения питания;
- отлично функционируют при напряжении, которое отличается от номинального.
Кабели Dekoron Серия 2000 способны переносить систематическую продувку насыщенным паром без риска для защитной оболочки.
Структура кабелей Серия 2000:

- Многожильный никелированный провод;
- Нагревательный сердечник модифицированный фторполимер с функцией саморегуляции;
- Внутренняя изоляция — модифицированный фторполимер. ;
- Металлический экран-оплетка - нержавеющая сталь, никелированная либо луженая медь;
- Наружная оболочка - фторполимер;
Область применения кабелей Серия 2000

Саморегулирующиеся кабели Серия 2000 используют при хранении либо транспортировке жидкостей в тех случаях, когда эти процессы требуют дополнительный подогрев или стабильное поддержание высокой температуры. Эти системы подходят для эксплуатации в опасных зонах, в которых существует высокая вероятность воздействия агрессивных соединений как химического, так и органического происхождения.
Основные характеристики греющих кабелей Серия 2000:
- выходная линейная мощность — от 16 до 98 Вт/м;
- сечение токопроводящих жил — 1,22 мм²;
- максимум поддерживаемой температуры — 190 °C;
- рабочее напряжение — 110–120В либо 208–277В;
- минимально допустимый радиус гиба — 25 мм;
- номинальное сечение кабеля — 5,6х12,4 мм.
Сопротивление оплетки зависит от материала ее изготовления:
- нержавеющая сталь — 0,41 Ω/м;
- никелированная медь — 0,0056 0.41 Ω/м;
- луженая медь — 0,0098 0.41 Ω/м.
Выходная линейная мощность саморегулирующихся кабелей Dekoron Серия 2000 зависит от состояния среды и снижается с повышением температуры. Выходная мощность находится в линейной зависимости от температуры.

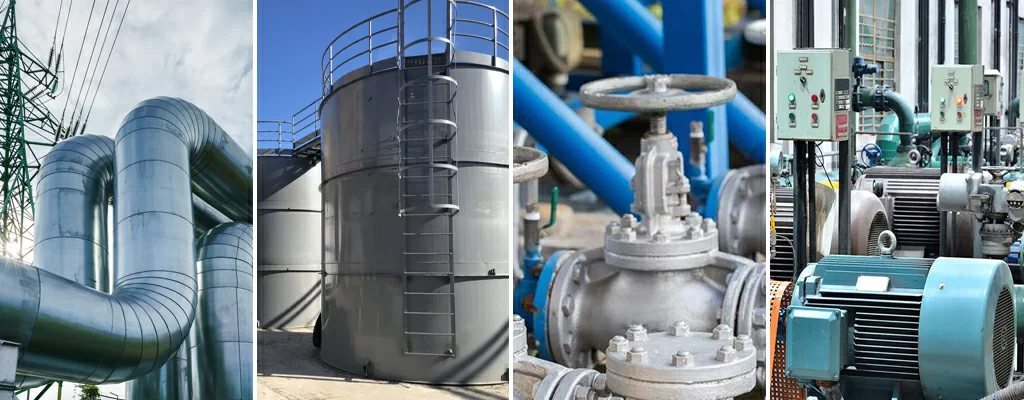

Варианты применения кабелей Серия 2000

Саморегулирующиеся кабели Dekoron подходят для сопроводительного обогрева:
- труб;
- арматуры;
- емкостей;
- вентилей;
- клапанов;
- фланцев;
- технологического оборудования;
- насосов.
Особенности монтажа
Системы обогрева можно крепить на трубопроводах линейно или спиралевидно. Кабели фиксируют при помощи стекловолоконной ленты либо кабельного ремешка. Если монтаж системы выполняется на неметаллических трубах, потребуется дополнительное использование алюминиевой фольги.
Для повышения эффективности системы обогрева целесообразно выполнить теплоизоляцию коммуникаций или резервуаров. В процессе выбора и монтажа кабеля следует учитывать, что любые твердые опоры и держатели труб способны выступать в качестве теплоотводов.
Подключение кабелей Серия 2000
Кабельную систему обогрева Dekoron можно подключать напрямую к реле либо через трехполюсный контактор. К любой цепи возможно подключить дополнительные нагреватели в том случае, если общая нагрузка не превысит номинал контактов. При выборе выключателей рекомендуется сразу учитывать х зависимость от длины цепи кабелей разных серий. Для упрощения поиска производитель предлагает специальные таблицы.
