Почему вопрос замены оборудования стал особенно важен
В системах промышленного электрообогрева соединительные коробки, узлы подключения и разветвления играют ключевую роль. Через них выполняется подключение саморегулирующихся нагревательных кабелей к силовой сети, организация ответвлений, обслуживание кабельных линий и обеспечение безопасной работы системы на трубопроводах, резервуарах и технологическом оборудовании.
Ранее на промышленных объектах часто применялись импортные решения Thermon и Raychem. Однако при эксплуатации, модернизации или ремонте существующих систем всё чаще возникает задача подобрать доступный аналог оборудования с понятными сроками поставки, действующей документацией, гарантией и возможностью применения в российских условиях.

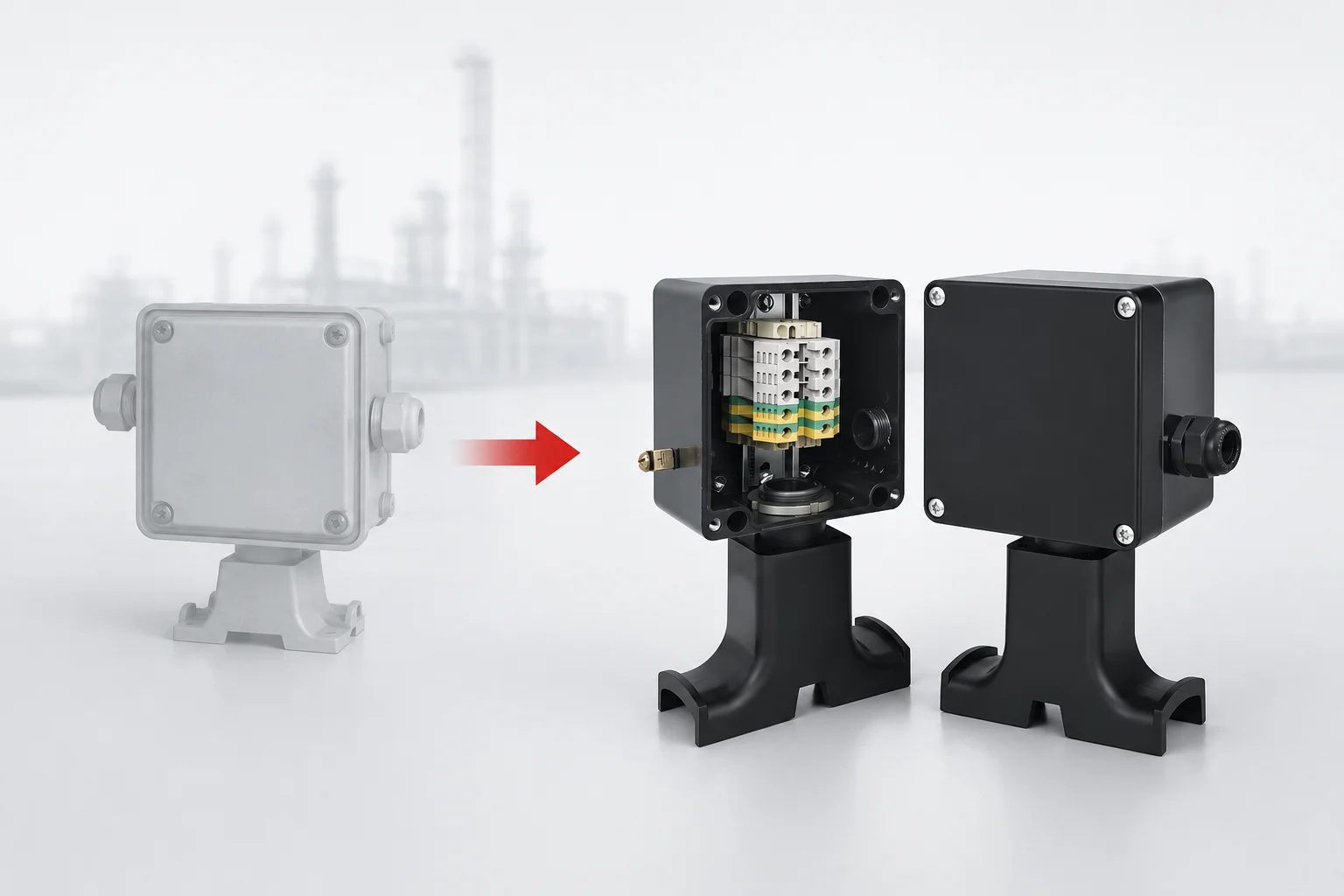

Одним из практичных решений для замены импортных коробок являются соединительные коробки серии РТВ, применяемые в системах промышленного электрообогрева, в том числе на трубопроводах, резервуарах, объектах нефтехимии, газодобычи и в сложных климатических условиях.
Что важно учитывать при подборе аналога
Замена соединительной коробки или узла подключения не должна выполняться только по внешнему сходству. Для корректного подбора аналога необходимо сравнить основные технические параметры:
-
назначение оборудования;
-
способ монтажа;
-
количество подключаемых или разветвляемых кабелей;
-
степень защиты корпуса;
-
диапазон рабочих температур;
-
рабочее напряжение и ток;
-
материал корпуса;
-
тип клеммных зажимов;
-
наличие взрывозащиты и действующей сертификации;
-
совместимость с применяемыми греющими кабелями;
-
гарантийные условия и доступность поставки.
Особенно внимательно следует подходить к объектам с взрывоопасными зонами, где оборудование должно соответствовать требованиям по взрывозащите, температурному классу и условиям эксплуатации.
Замена Thermon TERMINATOR ZP-XP на ССТ РТВ-401
Коробка Thermon TERMINATOR ZP-XP применяется для подключения питания, линейного соединения, Т-образного разветвления и концевой заделки греющих кабелей. В качестве альтернативы для задач подключения питания и разветвления саморегулирующихся нагревательных кабелей может рассматриваться коробка ССТ РТВ-401.
Обе коробки имеют степень защиты IP66 и рассчитаны на эксплуатацию при температуре окружающей среды от −60 до +55 °C. Это позволяет использовать их в сложных климатических условиях, на открытых площадках, трубопроводах и технологических объектах.

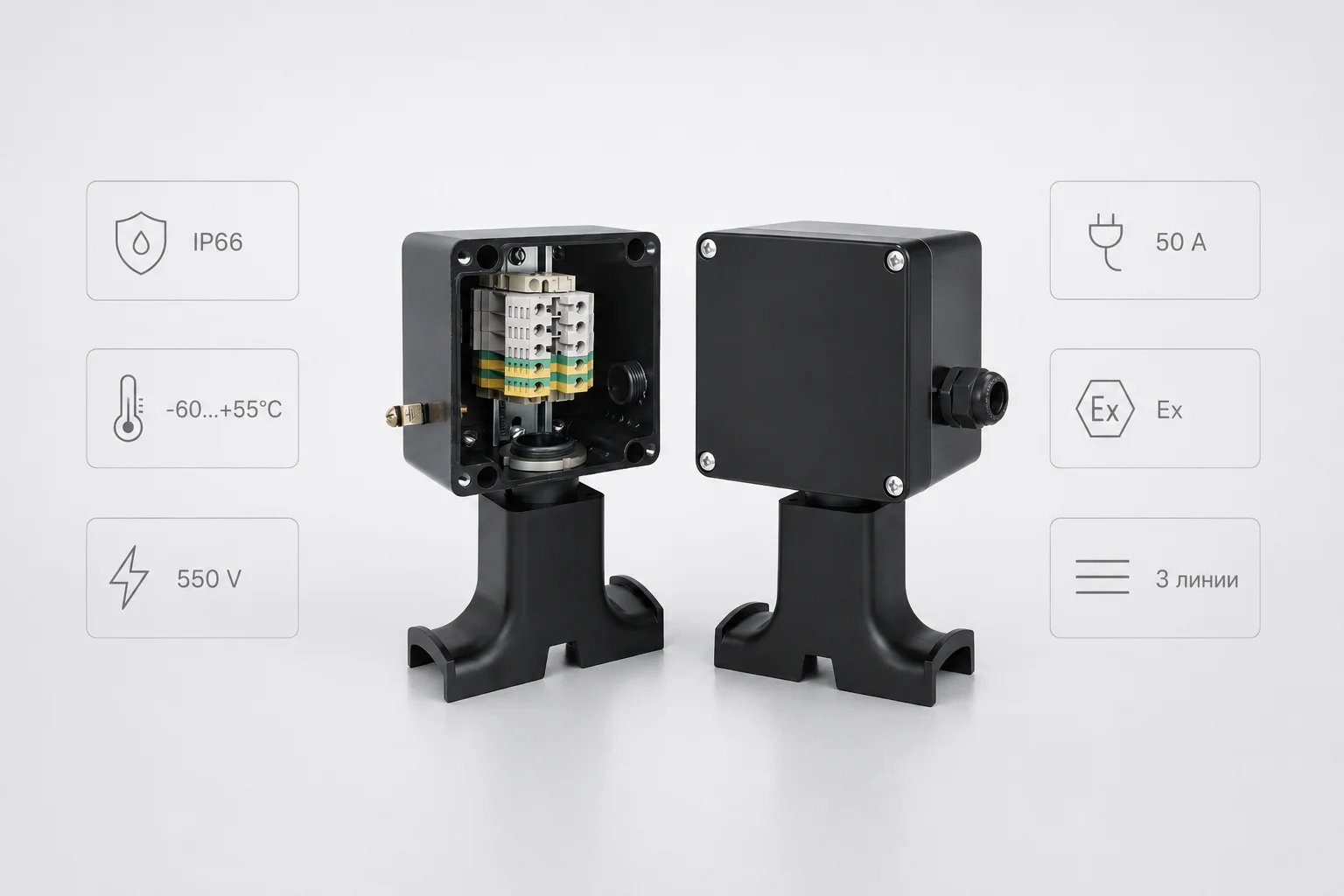

РТВ-401 поддерживает подключение до трёх ниток греющего кабеля, имеет коррозионностойкий пластиковый корпус и применяется для монтажа на трубопроводе или резервуаре через устройство ввода под теплоизоляцию. Максимальный ток составляет до 50 А, а максимальное напряжение — до 550 В.
По сравнению с TERMINATOR ZP-XP, коробка РТВ-401 имеет компактные габариты и допускает подключение проводников сечением до 10 мм². Это может быть преимуществом при проектировании или модернизации узлов подключения, где важны удобство монтажа и запас по сечению подключаемого проводника.
Замена Raychem JBM 100-EP на РТВ-601
Raychem JBM 100-EP используется для подключения саморегулирующихся электрических нагревательных кабелей к силовой сети, а также для разветвления нагревательных секций. Аналогичное назначение имеет коробка РТВ-601 0/0.

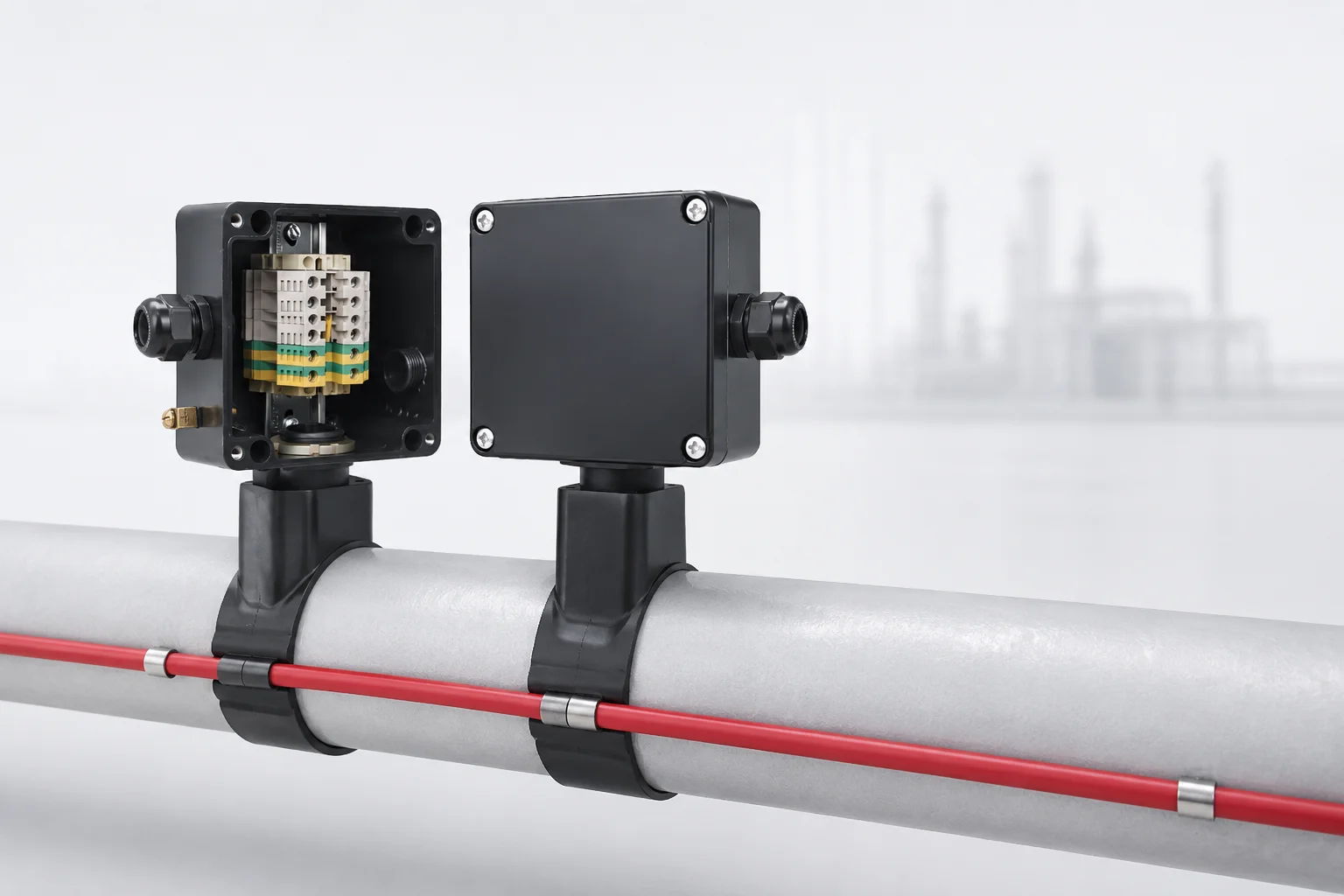

РТВ-601 крепится непосредственно на поверхность обогреваемого трубопровода или резервуара с использованием устройства ввода под теплоизоляцию. Она позволяет подключать до трёх ниток саморегулирующихся кабелей к силовому кабелю и до трёх ниток для разветвления, что делает её функционально близкой заменой для JBM 100-EP.
Обе коробки имеют степень защиты IP66, корпус из стеклонаполненного полиамида и рассчитаны на применение в промышленном обогреве, на трубопроводах, резервуарах, во взрывоопасных зонах и на объектах нефтехимии и газодобычи.
При этом РТВ-601 имеет ряд важных преимуществ для российских объектов:
-
рабочее напряжение до 550 В;
-
рабочий ток до 50 А;
-
диапазон эксплуатации от −60 до +55 °C;
-
климатическое исполнение УХЛ1 по ГОСТ 15150-69;
-
гарантийный срок 36 месяцев с даты продажи;
-
наличие сертификата соответствия для применения во взрывоопасных зонах.
Для JBM 100-EP в сравнительных данных отмечены ограничения, связанные с отсутствием действующего сертификата и гарантии на территории Российской Федерации. Поэтому при ремонте, комплектации новых объектов или импортозамещении РТВ-601 может быть более удобным и предсказуемым решением.
Замена Raychem JBS 100-EP на РТВ-401
Raychem JBS 100-EP также применяется для подключения саморегулирующихся электрических нагревательных кабелей к силовой сети и разветвления нагревательных секций. Для этих задач в качестве аналога может использоваться РТВ-401 0/0.
По ключевым параметрам РТВ-401 соответствует требованиям, предъявляемым к промышленным соединительным коробкам:
-
монтаж непосредственно на трубопровод или резервуар;
-
подключение до трёх ниток саморегулирующихся кабелей;
-
степень защиты IP66;
-
корпус из стеклонаполненного полиамида;
-
возможность подключения проводов сечением от 1,5 до 10 мм²;
-
исполнения с винтовыми или пружинными клеммными зажимами;
-
диапазон температур эксплуатации от −60 до +55 °C;
-
рабочее напряжение до 550 В;
-
рабочий ток до 50 А.
РТВ-401 имеет сертификат соответствия для применения во взрывоопасных зонах. Вид взрывозащиты — «е», группа взрывоопасной смеси — IIC, температурный класс — T6. Это делает коробку подходящей для объектов, где требуется не только функциональная замена импортного оборудования, но и подтверждённая возможность применения в ответственных промышленных условиях.
Сравнение решений РТВ с импортными аналогами
Главное преимущество коробок РТВ-401 и РТВ-601 заключается в сочетании технической совместимости, промышленного исполнения и доступности для российских объектов. Они подходят для подключения и разветвления саморегулирующихся нагревательных кабелей, имеют высокую степень защиты корпуса, рассчитаны на низкие температуры и могут применяться в системах обогрева трубопроводов и резервуаров.
Для многих проектов замена импортного оборудования на РТВ позволяет решить сразу несколько задач:
-
Сохранить функциональность системы. Коробки выполняют те же основные операции: подключение питания, разветвление нагревательных секций и монтаж на обогреваемом объекте.
-
Упростить поставку и обслуживание. Российское оборудование проще заказать, заменить и включить в проектную документацию.
-
Снизить риски по гарантии и сертификации. Для промышленных объектов важно использовать оборудование с действующими документами и понятными условиями эксплуатации.
-
Обеспечить работу в сложных условиях. РТВ-401 и РТВ-601 рассчитаны на эксплуатацию при отрицательных температурах, имеют степень защиты IP66 и подходят для применения в промышленной среде.
-
Подобрать решение под конкретный объект. В зависимости от схемы подключения, количества кабельных линий и требований проекта можно выбрать подходящую модификацию коробки.
Где применяются РТВ-401 и РТВ-601
Соединительные коробки РТВ используются в системах промышленного электрообогрева, где необходимо обеспечить надёжное подключение и разветвление саморегулирующихся нагревательных кабелей. Основные области применения:
-
обогрев промышленных трубопроводов;
-
обогрев резервуаров и ёмкостей;
-
технологические линии;
-
объекты нефтехимии;
-
газодобывающие предприятия;
-
взрывоопасные зоны;
-
наружные площадки и сложные климатические условия;
-
системы защиты трубопроводов от замерзания;
-
поддержание технологической температуры продукта.
Такие коробки применяются как при строительстве новых систем, так и при ремонте или модернизации уже работающего электрообогрева.
Как правильно подобрать замену
Чтобы корректно заменить Thermon TERMINATOR ZP-XP, Raychem JBM 100-EP, JBS 100-EP или другое импортное оборудование, необходимо учитывать не только модель исходной коробки, но и параметры всей системы электрообогрева.
Перед подбором аналога рекомендуется проверить:
-
тип греющего кабеля;
-
количество подключаемых кабельных ниток;
-
параметры питающей сети;
-
рабочий ток нагрузки;
-
требования по взрывозащите;
-
условия окружающей среды;
-
температуру поверхности трубопровода или резервуара;
-
наличие теплоизоляции;
-
требования проектной и эксплуатационной документации.
Если оборудование используется во взрывоопасной зоне, подбор аналога должен выполняться особенно внимательно. В этом случае важно проверить маркировку взрывозащиты, температурный класс и область применения.
Итог: РТВ-401 и РТВ-601 как практичная замена импортных коробок
РТВ-401 и РТВ-601 могут рассматриваться как эффективные аналоги импортных коробок Thermon и Raychem для систем промышленного электрообогрева. Они подходят для подключения и разветвления саморегулирующихся нагревательных кабелей, имеют степень защиты IP66, рассчитаны на эксплуатацию в сложных климатических условиях и могут применяться на промышленных объектах.
Для замены TERMINATOR ZP-XP может быть рассмотрена РТВ-401. Для замены JBM 100-EP — РТВ-601. Для замены JBS 100-EP — РТВ-401. Окончательный выбор зависит от схемы подключения, параметров кабеля, требований объекта и условий эксплуатации.
Специалисты «АльфаОпт» помогут подобрать аналог оборудования для систем электрообогрева, сравнить технические характеристики и выбрать решение под конкретный проект.
Частые вопросы
Можно ли заменить импортную коробку Raychem на РТВ без изменения всей системы?
Во многих случаях да, если совпадают ключевые параметры: назначение, количество подключаемых кабелей, рабочий ток, напряжение, степень защиты, условия монтажа и требования по взрывозащите. Перед заменой необходимо проверить проектную документацию и параметры действующей системы.
Чем отличается РТВ-401 от РТВ-601?
Обе коробки применяются для подключения и разветвления саморегулирующихся греющих кабелей. Выбор конкретной модели зависит от схемы подключения, типа заменяемого оборудования и требований объекта.
Подходят ли РТВ-401 и РТВ-601 для промышленных объектов?
Да, эти коробки применяются в системах промышленного электрообогрева трубопроводов, резервуаров и технологического оборудования, в том числе в сложных климатических условиях.
Можно ли использовать РТВ во взрывоопасных зонах?
Для РТВ указано наличие сертификата соответствия для применения во взрывоопасных зонах. При подборе необходимо проверять конкретную маркировку, исполнение и требования проекта.
Кто поможет подобрать аналог Thermon или Raychem?
Подбор аналога лучше выполнять с учётом параметров кабеля, схемы подключения и условий эксплуатации. Специалисты «АльфаОпт» помогут подобрать подходящую коробку РТВ и сопутствующие комплектующие для системы электрообогрева.
