Что стоит учесть при подборе саморегулирующегося греющего кабеля

Рассказывает инженер проектов промышленного электрообогрева ООО “ОС “Альфаснаб” Степан Замятин 133@alfaopt.com

Данная статья поможет вам правильно подобрать нагревательный кабель.

По большей части, мы будем разговаривать о саморегулирующемся нагревательном кабеле, так как данный сегмент сейчас больше всего востребован, но на самом деле его применение достаточно узконаправленно.

Принципы действия и работы мы обсуждать не будем, лишь немного затронем главные особенности кабеля.

Что из себя представляет нагревательный кабель

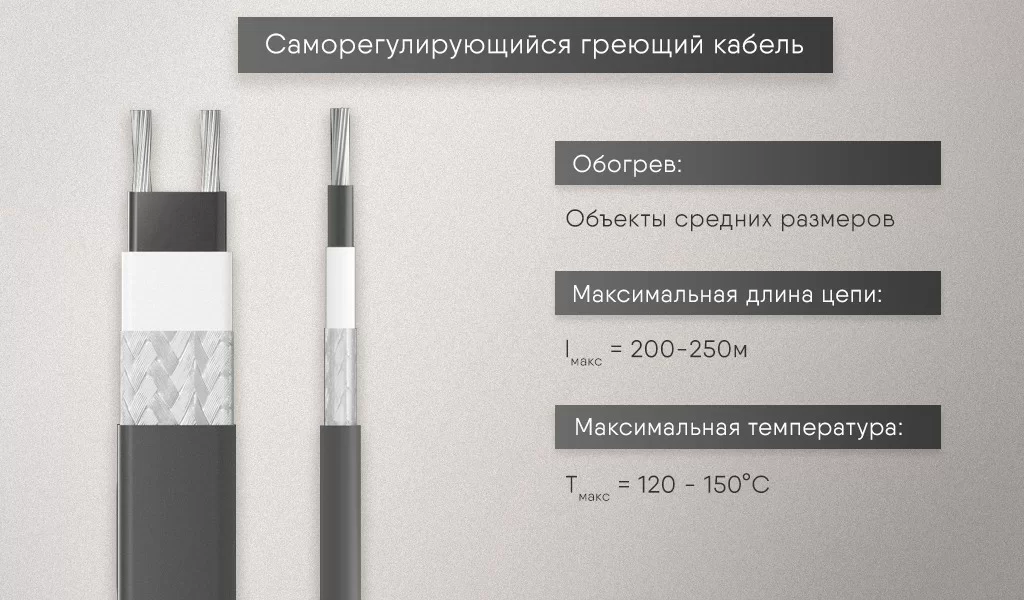

Саморегулирующийся греющий кабель способен прогреть объекты средних размеров. Максимальная длина цепи составляет порядка 200 - 250 м, говоря без уловок разных компаний-производителей и не затрагивая самоэлиминирующиеся или самоограничивающиеся кабели, максимальная температура саморегулирующегося кабеля 120 - 150°С. В сухом остатке, по максимальным показателям мы имеем трубопровод длинной 200 м или небольшой резервуар. Другие объекты и устройства мы осветим позже.

Обратим внимание на саморегуляцию, так как она позволяет экономить электроэнергию и более корректно поддерживать температуры, мы будем наблюдать работающий кабель непосредственно в местах, где температура не соответствует заданной.

Большее применение данный кабель нашел в противообледенении, снеготаянии и предотвращении перемерзаний. Так как данное направление достаточно примитивно и от кабеля требуется поддержание плюсовых температур, в большей части случаев даже не требуется дополнительное управление данной системой.

Какой кабель выбрать для разных промышленных объектов

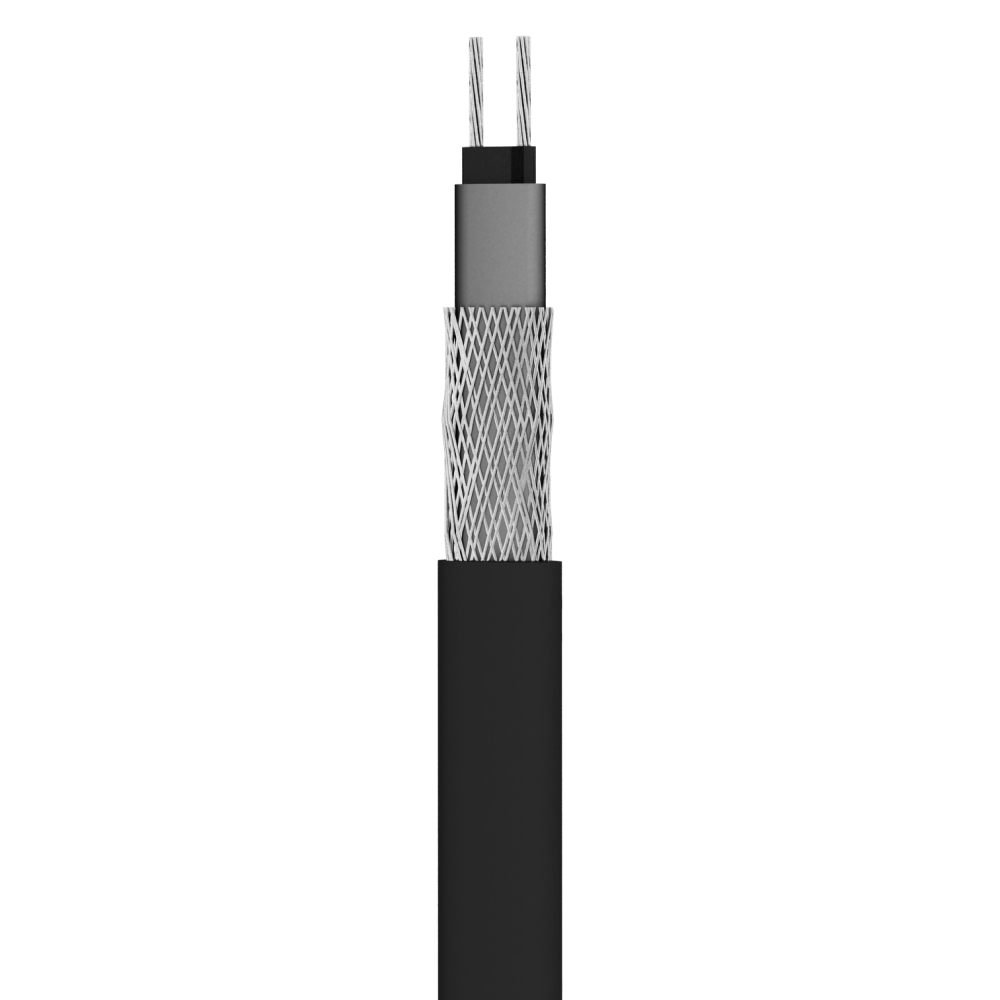

Для использования в промышленности, в том числе на объектах нефтегазового сектора, предназначен кабель со взрывозащитой. Взрывозащита представляет собой экран, оплетку вокруг матрицы и токопроводящих жил, заземление, которое поглощает все токи и не позволяет им уйти на обогреваемую поверхность. Наличие дополнительной оплётки и новые свойства кабеля повышают его стоимость.

На некоторых промышленных объектах использование более дешёвого кабеля, а значит кабеля без дополнительных свойств, просто невозможно. Например, замерная установка, одно из сложнейших объектов для обогрева. На данной установке нельзя также применять кабель низкого качества, потому что могут возникнуть серьезные технические проблемы и повышается риск взрывоопасности. Из-за кабеля с низким качеством мы можем получить выход из строя замерных устройств. Для получения точных показаний необходимо равномерно поддерживать температуру и полностью исключить даже малейшие блуждающие токи.

В подобных случаях, особенно если устройство может кратковременно подвергаться пропарке необходимо использовать кабель сегмента ССТ Премиум.

На обогреве труб, резервуаров и устройств КИПиА в нефтяной промышленности в суровом климате, также не следует экономить. Дорогой и качественный кабель быстро себя окупит.

При использовании сложных систем управления, обогреве установок с метрологическим оборудованием, нам необходима надежная матрица, гибкие и прочные жилы оплетка с высоким классом взрывозащиты.

Тут уместно будет упомянуть коррозионностойкость, ведь если воздух насыщен ядовитыми, разъедающими химикатами и тем более если есть риск попадания химических веществ на кабель, необходимо применять кабель, который выдержит данную среду. Это кабель с оболочкой из фторопласта для коррозионной среды. Визуально он не отличается от кабеля из модифицированного полиолефина для не коррозионной среды. Ещё одно важное отличие кабеля для коррозионной среды - это специальный прозрачный раствор покрывающий весь кабель, который как лак или олифа для дерева, защищает от внешних воздействий.

Кабель зарубежного или отечественного производства?

Эталоном всегда являлся кабель премиум качества зарубежного производства. Но в 2021 приоритеты меняются. Уже сложно привезти кабель из-за санкций и карантинных ограничений из-за границы. Это дало толчок к развитию производства нагревательного кабеля на территории РФ.

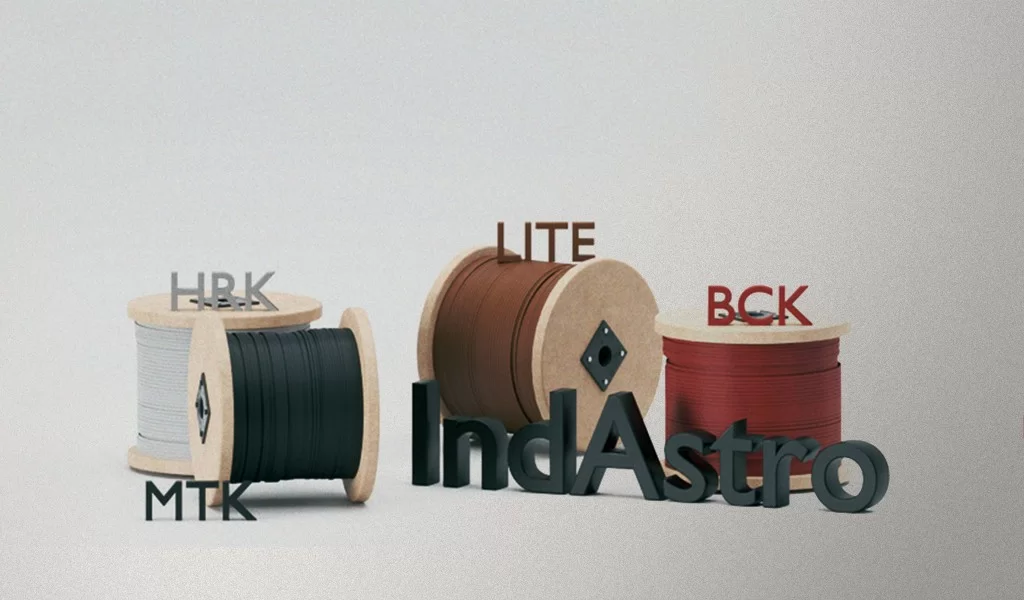

Рассмотрим кабель IndAstro от ССТ. Он на порядок дешевле премиального сегмента. По техническим характеристикам и сроку службы не отличим от премиального сегмента, но на фоне вышеизложенного вы понимаете, в чем тут экономия.

Не будем говорить что это кабель только для предотвращения перемерзания, но с этой задачей он справится и действительно не стоит переплачивать. При поддержании температур с большим окном в районе 5-10°С этот кабель также несомненно подойдет. В химической промышленности, при изготовлении косметики, этот кабель получил широкое применение, так как без труда справляется с поставленными задачами.

Говоря про нефтяную промышленность, этот кабель подойдёт при устранении теплопотерь на участке трубопровода, сливном устройстве или технологической емкости.

Кабели от ССТ IndAstro максимально универсальный продукт, способный качественно решить поставленные задачи.

Лично мне больше всего нравится работать с кабелем МТК, данный кабель поддерживает температуру до 120°С и выдерживает 190°С. Мы можем качественно и надежно обогревать почти всё. Кабель прекрасно справляется при обогреве стрелочных железнодорожных путей, бункеров, силосов, антенн и прочих установок, высокие температуры позволяют в кратчайшее время получить желаемый результат.

Если у нас обогреваемый объект или устройство не боится высоких температур, то целесообразно использовать высокотемпературный кабель, взамен низкотемпературному. Так используя данный кабель для обогрева бункера цементного раствора, можно нагревать меньшим количеством греющего кабеля и быстрее получать желаемую температуру. Ведь если взять низкотемпературный кабель, то мы получим максимум 65°С.

Многие заметят, что есть среднетемпературные кабеля с температурой нагрева 90-110°С, но данный сегмент выпадает у завода ССТ.

Проблемы среднетемпературного кабеля в том, что он сам нагревается примерно до 100°С и выдерживает примерно ту же температуру. Это было неплохо когда не было дешевого высокотемпературного кабеля, но на данный момент использование среднетемпературного кабеля не совсем целесообразно. Получить от него 110°С сложно, с учётом того, что его изоляция выдерживает 110°С.

В итоге

На всех сложных технологических объектах, когда нам необходимо поддерживать точно заданную температуру или, если объект находится в суровых климатических условиях, необходимо выбирать Премиальный сегмент греющего кабеля. В России сейчас самый доступный от завода ССТ.

Во всех остальных случаях возможно применения кабеля IndAstro. Решать как всегда вам, АльфаСнаб не монобрендовая компания и поставляет все марки нагревательных кабелей, но на своих проектах мы сотрудничаем с ССТ, потому что это надежные поставки и честные технологические характеристики кабеля.

ССТ IndAstro - единственный взрывозащищённый греющий кабель с сертификатом по цене обычного нагревательного кабеля
