Что такое резистивный греющий кабель. Выбираем греющий кабель для дома

Резистивный кабель - это разновидность нагревательного кабеля, который обогревает объекты с постоянной мощностью независимо от температуры окружающей среды. Регулирование мощности нагрева происходит с помощью термостата. Для предотвращения перегрева при выборе и монтаже греющего резистивного кабеля требуется теплотехнический расчет.

Конструкция и материалы

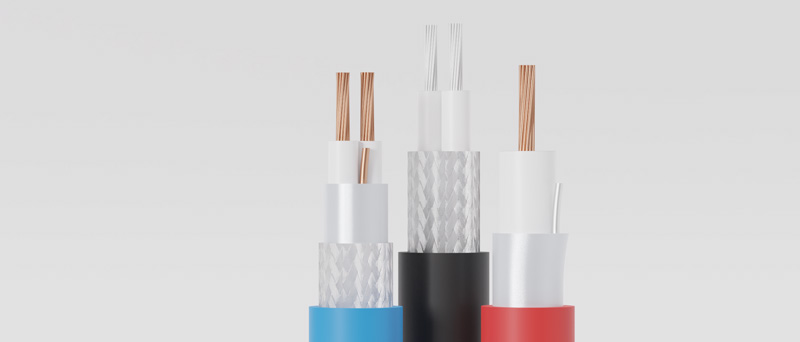

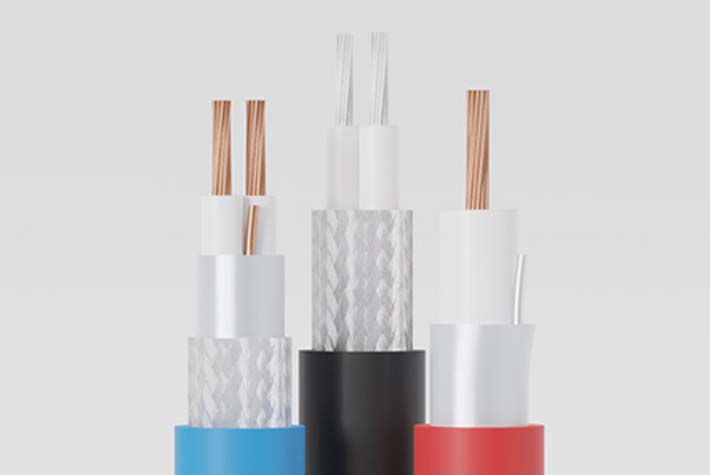

Греющие электрокабели бывают одно- и двухжильными. Одножильные провода монтируются к сети с обоих концов и предназначены для замкнутых систем обогрева. Двухжильные изделия имеют жилы, одна из которых обеспечивает нагрев, вторая - электропитание. Двухжильный электрокабель подключается к электросети с одной стороны.

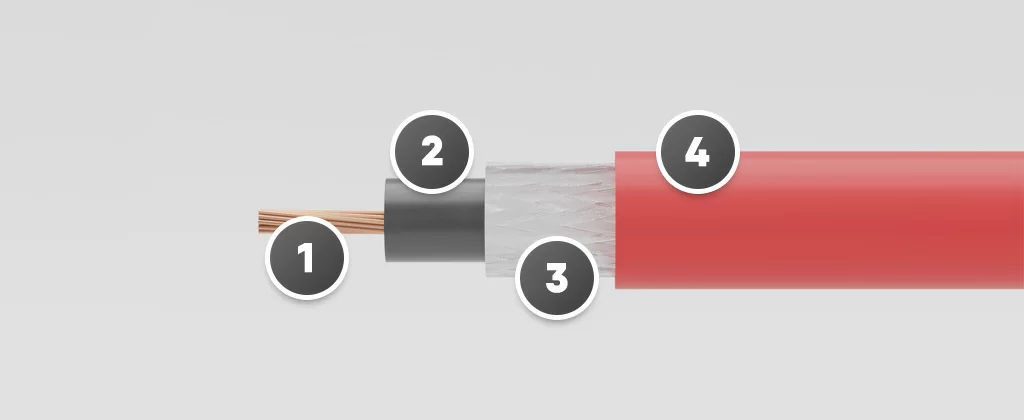

Конструкция греющего резистивного кабеля:

1. Нагревательная жила из меди
2. Изоляция в соответствующих исполнениях
3. Оплетка из лужённой медной проволоки
4. Наружная оболочка (в соответствующих исполнениях)

Греющая и электропитающая жилы изготавливаются из металлических сплавов с высоким сопротивлением.

Изоляция металлических жил - термостойкий полимерный материал.

Внутренняя оболочка - защита от обрыва и перегибов из прочных полимерных материалов.

Медная оплетка - защитный экран, обеспечивающий заземление (у кабелей для обогрева пластиковых поверхностей экранирование отсутствует).

Наружная оболочка - синтетический материал с высокой устойчивостью к ультрафиолету, агрессивным средам, экстремальным температурам.

Применение резистивного кабеля

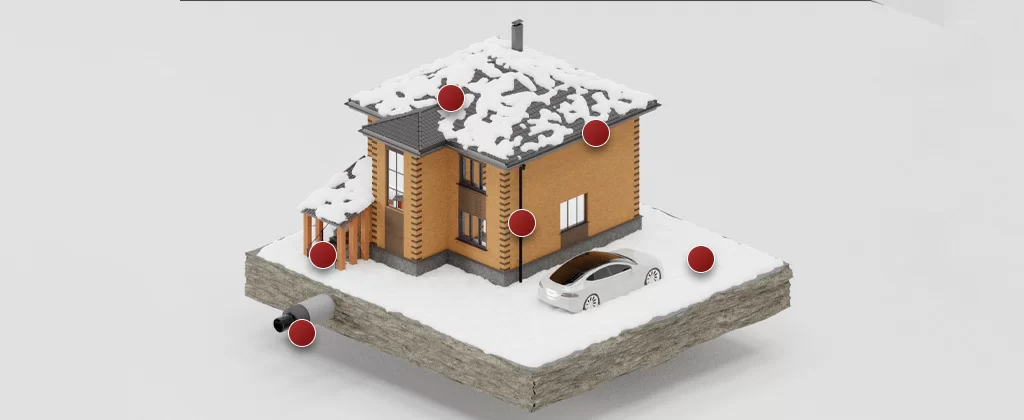

Резистивный нагревательный кабель используется в системах бытового и промышленного обогрева. Основная сфера применения – устройство систем «теплый пол». Также с его помощью предотвращают замерзание коммуникаций и конструкций, обеспечивая их нормальную эксплуатацию круглый год:

• системы антиобледенения кровли;
• водосточные системы;
• открытые площадки;
• лестницы и пандусы;
• резервуары и емкости.

Резистивный кабель в секциях широко применяется в строительстве при выполнении монолитных и монтажных работ. Электрокабель обогревает свежеуложенный бетон, обеспечивая нормальный набор прочности конструкций.

Резистивный электрокабель с постоянной мощностью востребован при устройстве тепловых барьеров в промышленных морозильных камерах.

Технические характеристики

При выборе резистивного кабеля и проведения теплорасчета нужно учитывать основные технические характеристики продукции:

1. Мощность нагрева - от 10 до 60 Вт/м. Кабели 10-30 Вт/м применяются для поддержания определенных температур. Изделия с мощностью 40-60 Вт/м используются для защиты от промерзания.
2. Электропитание. Резистивные кабели и комплекты на их основе подключаются к стандартной сети 220...230 В с частотой 50 Гц.
3. Сечение токоведущих жил - от 1 до 1,5 мм2. Эксплуатационная температура - от -60 до 250℃ в зависимости от модели и назначения. В металлической оболочке - до 800℃.
4. Степень защиты внешней оболочки от влаги и пыли - не ниже IP 57.
5. Минимально допустимый радиус изгиба - 5-10 мм.
6. Срок службы - от 5 до 25 лет в зависимости от производителя и назначения.

Технико-эксплуатационные характеристики указываются в паспорте, который обязательно прикладывается к греющим секциям или кабелю.

Принцип работы резистивного греющего кабеля

Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше. Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.

Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте.

Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место.  Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.

Особенности монтажа резистивного кабеля для обогрева

Для регулирования работы греющего электрокабеля с постоянной мощностью рекомендуется использовать терморегулятор. Устройство включает и выключает систему обогрева, позволяя экономить электроэнергию и исключить перегрев кабеля.

Для отслеживания температуры обогрева в составе нагревательной системы нужно использовать термодатчик. При обогреве резистивным кабелем пластиковых труб датчик устанавливается непосредственно на греющем кабеле. При обогреве металлических труб датчик монтируется на поверхность трубопровода.

Греющий резистивный электрокабель должны быть защищен теплоизоляцией, но не со всех сторон. Диапазон эксплуатационных температур термоизоляции должен соответствовать рабочему диапазону температур электрокабеля.

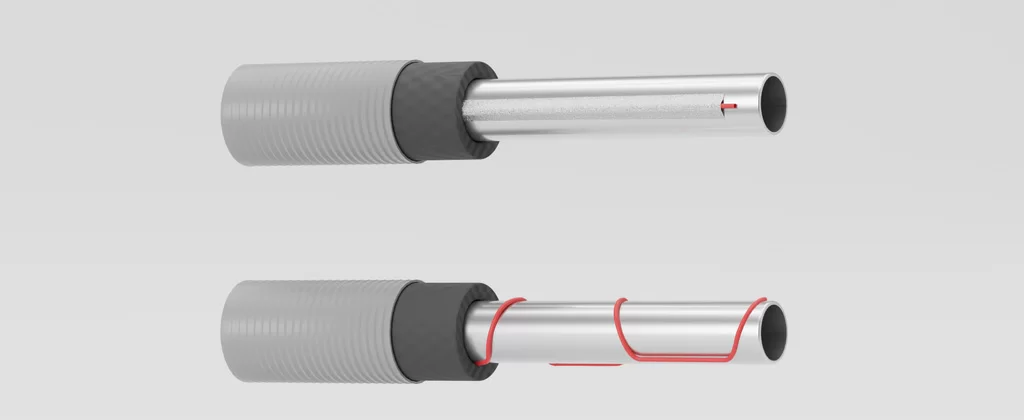

Способы монтажа резистивного нагревательного кабеля для обогрева трубопроводов:

Выбираем резистивный нагревательный кабель

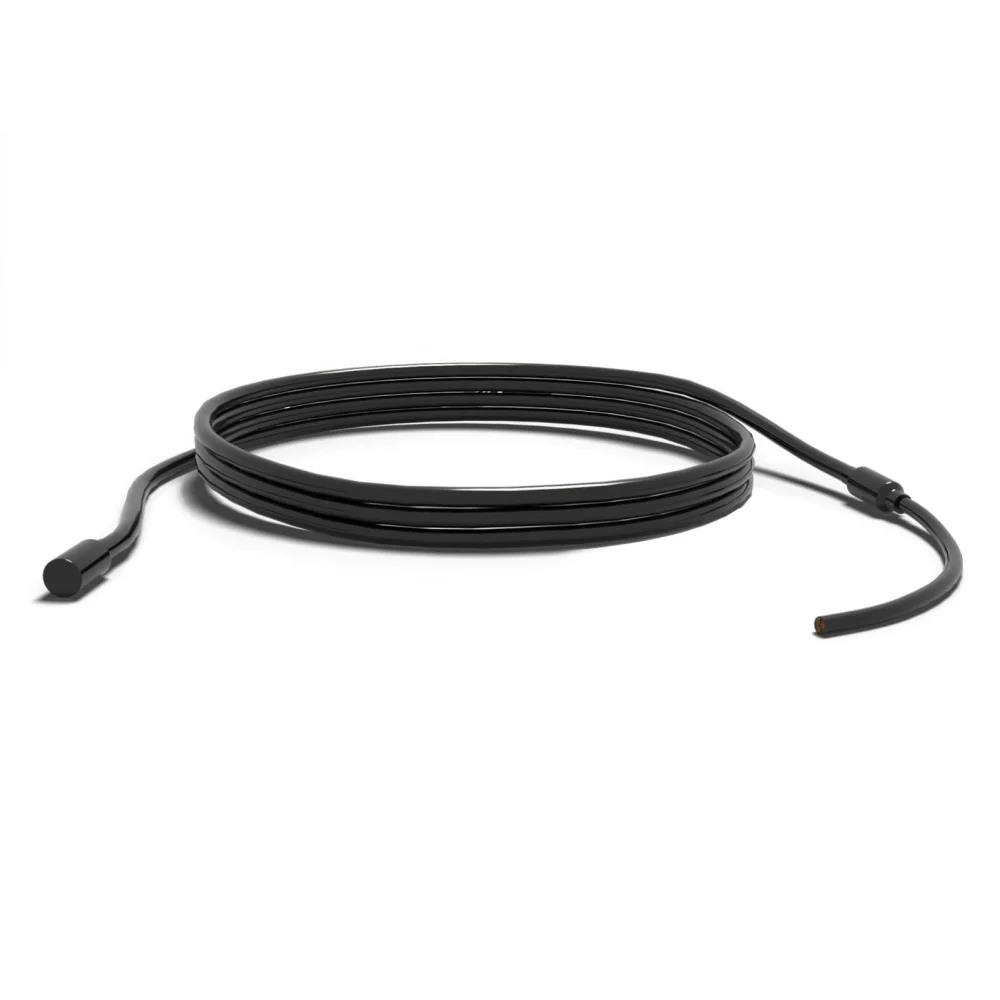

Для обогрева неотапливаемых помещений или открытых площадок подойдет кабель серии Indastro R (IR). Серия включает резистивные кабели в оболочке из гаммафлекса в виде секций, готовых к монтажу. Резистивные греющие секции различаются по мощности нагрева и маркировке:

• 5 Вт/м (5IR)
• 10 Вт/м (10IR)
• 20 Вт/м (20IR)
• 30 Вт/м (30IR)
• 40 Вт/м (40IR).

Длина секций - от 0,5 до 385 метров.

Цена Indastro R (IR) - от 2 254 руб./шт.

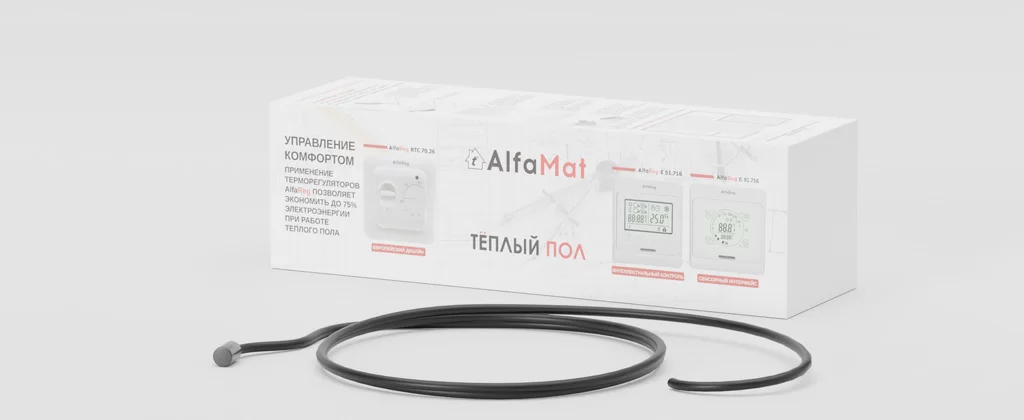

Для тёплого пола подойдёт греющий кабель на основе двужильного нагревательного кабеля резистивного типа, закреплённого на раскладочную сетку - комплект AlfaMat-150. Площадь обогрева от 0,5 до 15 м².

Комплекты AlfaMat-150 на основе нагревательного кабеля с мощностью 15 Вт/м полностью готовы к монтажу и эксплуатации. Они предназначены для устройства системы теплый пол в отапливаемых помещениях. При покупке готового комплекта не нужно выполнять теплорасчет. Достаточно знать площадь теплого пола и выбрать нужный комплект.

Цена комплекта AlfaMat-150 (Южная Корея) - от 2 330 руб./шт.

Вывод

Резистивный кабель подходит для постоянного обогрева и поддержания температуры.

Основная сфера применения в быту - теплый пол. Для устройства системы “теплый пол” в жилых помещениях отлично подходят комплекты AlmaMat 150.

Для обогрева коммуникаций, открытых площадок и неотапливаемых помещений лучше использовать кабеля серии Indastro R (IR) нужной мощности. Определить требуемую мощность помогут инженеры «АльфаОпт» путем выполнения теплорасчета.
