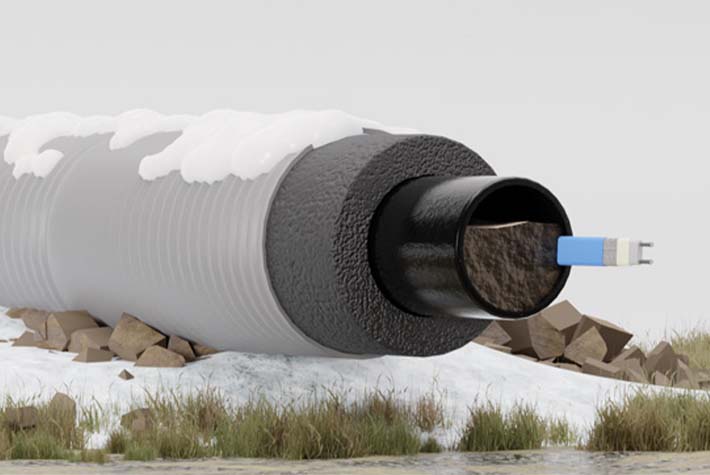

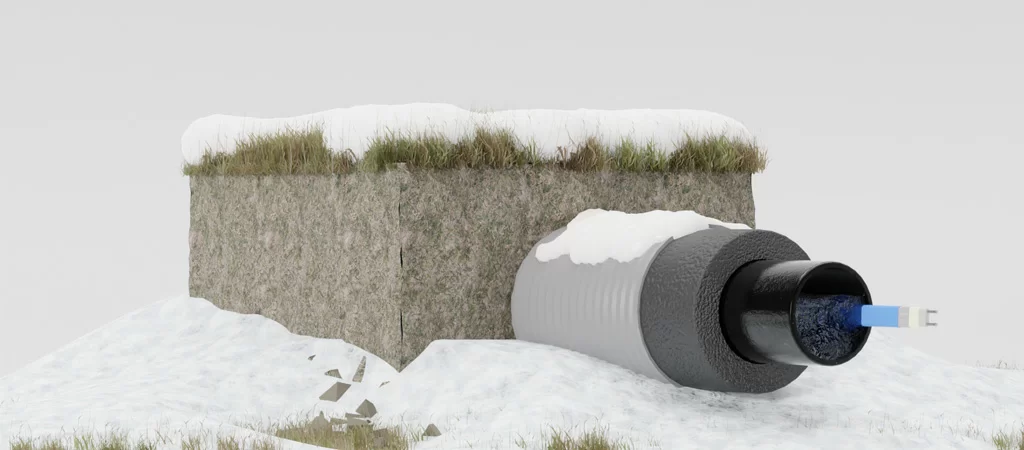

Обогрев канализации внутри трубы

Владельцы загородных домов и дач сталкиваются с проблемой промерзания канализации. Причины промерзания труб: недостаточное заглубление, отсутствие эффективной теплоизоляции, несоблюдение уклона, малый диаметр трубопровода. После первых заморозков вода застывает в трубах и канализацией невозможно пользоваться. При полном промерзании трубы возможен ее разрыв, т.к. вода при замерзании расширяется.

Решением проблемы может стать обогрев канализационных труб греющим кабелем. Существует два способа обогрева с применением греющих кабелей: внутренний - нагревательный провод проходит внутри трубы, наружный - провод укладывается вдоль трубы или оплетает ее по спирали.

Достоинство внутреннего способа обогрева - возможность установки греющего кабеля в любой момент без выполнения земляных работ, демонтажа теплоизоляции.

Внутренний обогрев канализации - простой и эффективный способ предотвратить замерзание системы водоотведения. Однако он будет работать только при соблюдении двух условий: устранение негативных влияний агрессивных сред на греющий кабель и правильный выбор греющего кабеля по мощности.

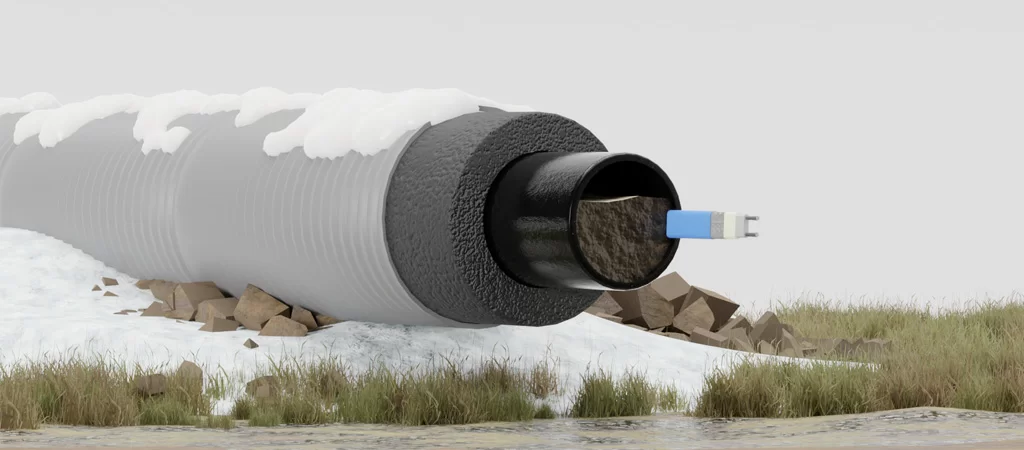

Агрессивная среда в канализации - проблема № 1

Среда эксплуатации - это комплекс химических и физических воздействий, которым подвергается греющий кабель, установленный внутри канализационной трубы.

Агрессивная среда в канализационных трубах создается за счет смыва различных стоков:

остатков пищи и жировых отложений;
моющих и поверхностно-активных средств (ПАВ);
биологических отходов жизнедеятельности;
полимерных материалов и т.д.

Канализация собирает стоки из санузлов, ванных комнат, кухонь, бассейнов. При использовании системы канализации отходы турбулентным потоком улетают в трубу, и часть их оседает на стенках и на поверхности греющего кабеля, оказывая химическое воздействие.

Именно поэтому для внутреннего обогрева труб канализационной системы подходят греющие кабели с оболочкой, устойчивой к длительному воздействию агрессивных сред. Оптимальным выбором для обогрева труб канализации внутри является нагревательный кабель с оболочкой из фторопласта.

Греющий кабель во фторопластовой оболочке

Фторопласт - универсальный материал, обладающий высокой термостойкостью и устойчивостью к воздействию различных агрессивных сред.

Выпуск фторопластов для защитных оболочек электрокабелей начался в СССР в 1949 г. За многие годы технология усовершенствовалась и удешевлялась. Сегодня греющие кабели во фторопластовой оболочке имеют доступную цену и широко используются в системах бытового и промышленного обогрева.

Оболочка из фторпласта
Оплётка из луженных медных проволок
Изоляция из фторпласта
Полупроводящая саморегулирующаяся матрица
Медные луженные жилы с сечением 1,25 мм²

Для изготовления оболочек используются следующие виды фторопласта:

фторопласт-4МБ;
фторопласт-4-МБ-2;
фторопласт-4МЕ порообразующий;
фторопласт-40Ш;
фторопласт-40ШБ;
фторопласт-2;
фторопласт-2М.

В настоящее время во фторопластовой оболочке выпускаются не только греющие кабели, но и радиочастотные, силовые, монтажные, авиационные, судовые. Оболочка навивается на кабельные изделия в виде обмоток или наливается в монолитном исполнении. Для усадки оболочки на провода изделия подвергаются дополнительной термообработке.

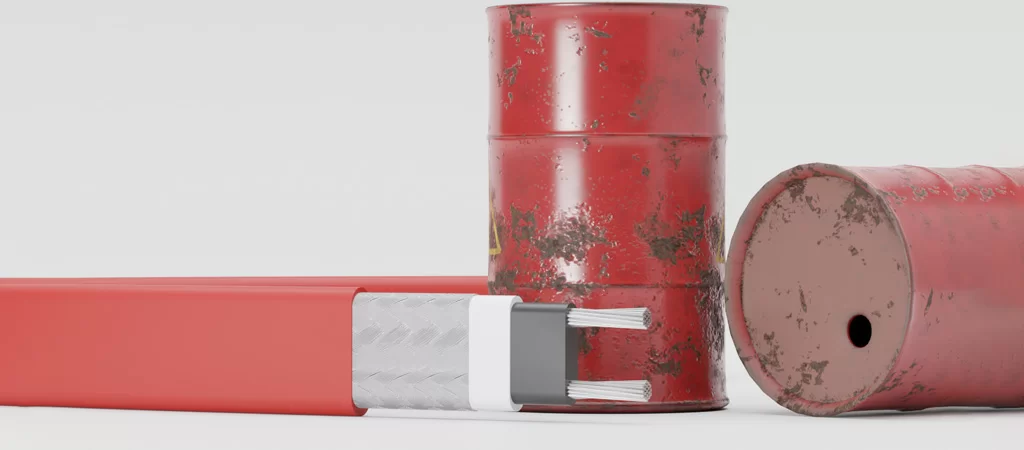

Особенности греющих кабелей с фторопластовой оболочкой

Греющий кабель с фторопластовой оболочкой - отличное решение для обогрева канализации внутри труб. Оболочка из фторопласта выдерживает воздействие агрессивных сред: ПАВ, минеральных масел, пищевых жиров, кислот, щелочей, нефтепродуктов, спиртов и т.д. Материал обладает высокой химической устойчивостью в высокотемпературных средах (до 250℃).

Особенности фторопластовой оболочки обеспечивают нагревательным кабелям множество преимуществ:

возможность эксплуатации в средах с повышенной влажностью;
широкий диапазон рабочих температур от -60 до 250℃;
отличные диэлектрические свойства материала;
высокая мощность греющих кабелей - до 60 Вт/м.

Греющие кабели для канализации с фторопластовой оболочкой, устойчивой к агрессивным средам, удобны в монтаже и просты в эксплуатации. Использование греющих электрокабелей подходящей мощности полностью исключает замерзание канализационных труб и поддерживает заданную температуру.

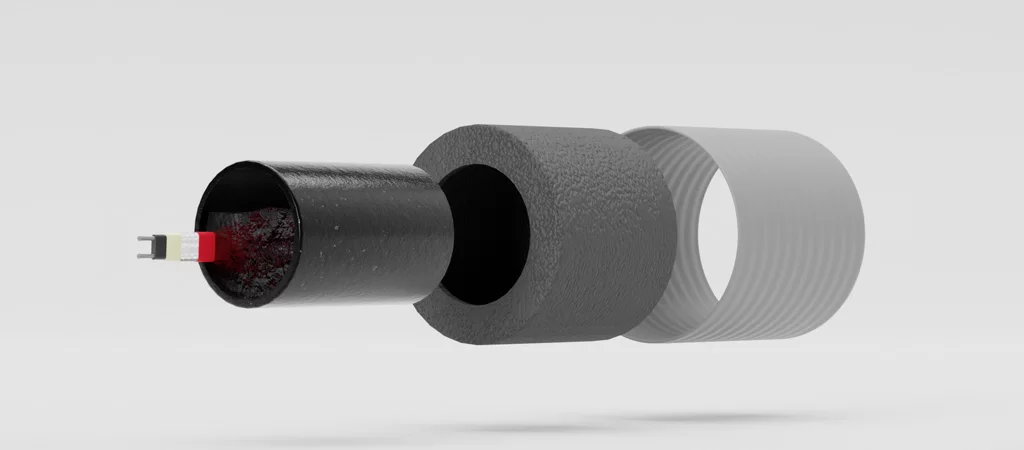

Выбор мощности греющего кабеля

Для обогрева канализации внутри трубы используются резистивные и саморегулирующиеся нагревательные кабели с погонной мощностью от 15 до 60 Вт/м. Обогревающий электрокабель для каждой канализационной системы выбирается индивидуально с учетом параметров:

диаметр и материал канализационных труб;
глубина укладки и уклон труб;
наличие и толщина теплоизоляции.

Для подбора подходящего греющего кабеля, обращайтесь к специалисту «АльфаОпт». Инженер выполнит расчет и предложит несколько вариантов нагревательных кабелей, которые обеспечат надежную защиту от промерзания канализации, не повредят трубам и будут потреблять минимум электроэнергии.

Особенности монтажа греющего кабеля внутри канализации

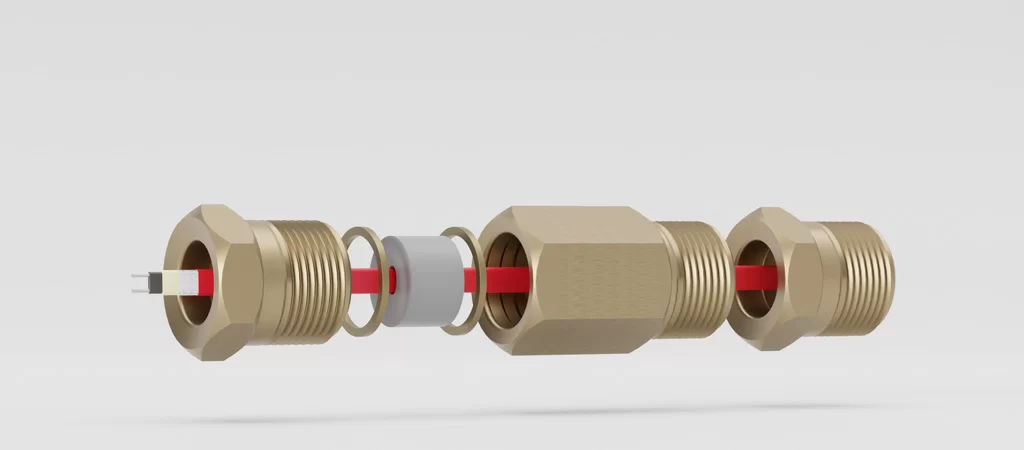

Монтаж греющего кабеля внутри трубы прост: провод вводится в трубу так, чтобы концевая и соединительная муфты находились за ее пределами. Для защиты от электротравмы и возгорания система обогрева оснащается автоматом с классом защиты С-6 10 или 16 А и устройством автоматического отключения с током отсечки 30 мА.

Для экономии электрической энергии и продлении срока службы нагревательного электрокабеля система оснащается терморегулятором. При этом датчик регулятора нужно устанавливать на самый холодный участок обогреваемой трубы. Дополнительно система может оснащаться таймером включения/выключения и терморегулятором.

Вывод

Монтаж греющего кабеля с фторопластовой оболочкой внутри канализации - оптимальный способ обеспечить безопасную эксплуатацию системы водоотведения в зимний период.

При выборе электрокабеля нужен точный теплорасчет. Инженеры компании «АльфаОпт» готовы выполнить расчет и подобрать электрокабель в соответствии с особенностями вашей канализационной системы и условий ее эксплуатации.
