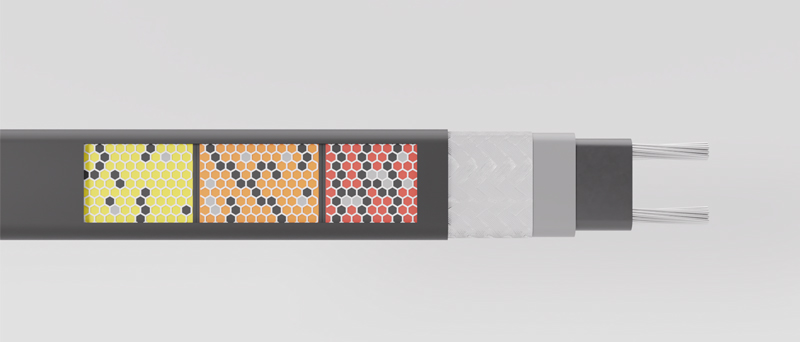

Саморегулирующийся греющий кабель или саморег - это нагревательный кабель, регулирующий температуру нагрева автоматически в зависимости от температуры окружающей среды. При использовании такого типа кабеля не нужны термодатчики, терморегуляторы и другие устройства, входящие в систему обогрева на основе резистивного греющего кабеля.

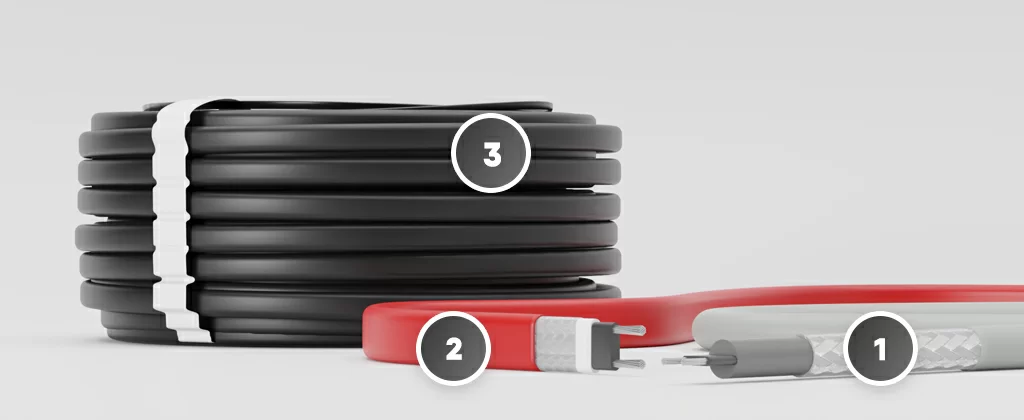

Виды саморегулирующихся кабелей
По конструкции различают три вида греющих кабелей:
- Саморегулирующийся нагревательный кабель - классический двужильный электрокабель круглого сечения.
- Саморегулирующийся нагревательная лента - разновидность электрокабеля поперечно-плоского сечения.
- Саморегулирующиеся нагревательные секции - готовые к монтажу секции определенного формата на основе греющего кабеля.
По области применения различают греющие кабели для обогрева:
- трубопроводов и коммуникаций внутри или снаружи;
- наземных и подземных резервуаров;
- технологического оборудования;
- открытых площадок, пандусов;
- уплотнителей дверей, морозильных камер;
- водостоков, кровли и других конструктивных элементов;
- бетона и монолитных конструкций.
По условиям эксплуатации нагревательные кабели бывают:
- эксплуатируемые в нормальных зонах;
- эксплуатируемые во взрывоопасных зонах;
- эксплуатируемые в агрессивных средах;
- эксплуатируемые в условиях повышенной влажности;
- эксплуатируемые в условиях воздействия экстремальных температур.
По наличию экранирования электрокабели для обогрева бывают экранированными и неэкранированными. Первые предназначены для обогрева металлических поверхностей, вторы - пластиковых, полимерных, композитных, стеклопластиковых.
По мощности саморегулирующиеся кабели бывают:
- малой мощности - от 5 до 15 Вт/м;
- средней мощности - от 16 до 35 Вт/м;
- высокой мощности - от 40 до 100 Вт/м.

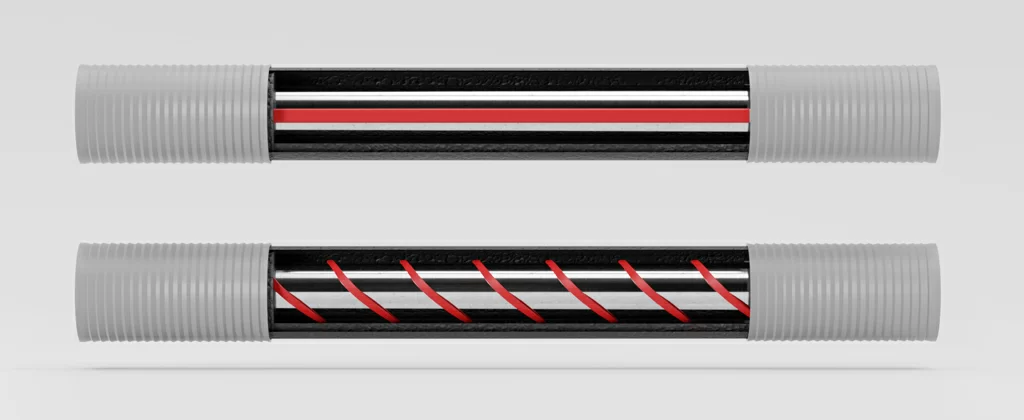

По месту монтажа: внутри или снаружи трубы.
По типу внешней оболочки различают греющие электрокабели:
- в экологичной оболочке - для обогрева водопроводов с питьевой водой внутри, для предприятий пищевой и фармацевтической промышленности;
- с экраном из луженой меди - для сложных условий эксплуатации, когда возможно механические воздействие и нагрузки;
- с защитой от ультрафиолета - для прокладки вне помещений и т.д.
Греющий кабель 45МТК-Ф-2 для промышленного использования
Давайте рассмотрим саморегулирующиеся греющие кабели на примере одного из самых востребованных в промышленности - 45МТК-Ф-2. Это высокотемпературный электрокабель, который оптимально подходит для эксплуатации в российском суровом климате.
Конструкция и принцип работы греющего кабеля 45МТК-Ф-2
Двухжильный нагревательный кабель оснащен полупроводниковой матрицей из полимерных материалов. При охлаждении матрица сужается и через токопроводящую жилу проходит больше электрического тока, который преобразуется в тепловую энергию.
При повышении температуры окружающего воздуха полимерная матрица расширяется, и прохождение электротока уменьшается, а значит, уменьшается и отдача тепла. Матрица защищена изоляцией из фторполимера. Для защиты токопроводящей жилы и матрицы используется оплетка из луженой меди. Внешняя оболочка выполнена из фторполимера. Материал устойчив к высоким температурам, агрессивным средам.

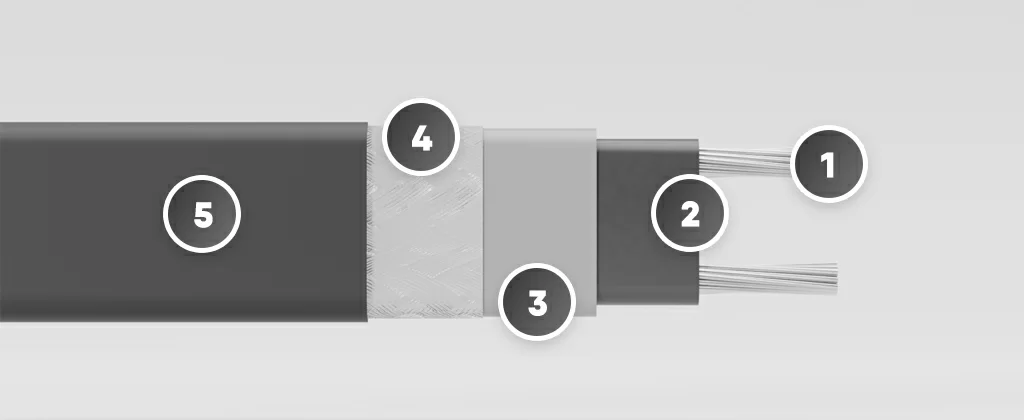

- Медные луженные жилы с сечением 1,25мм²
- Полноприводная саморегулирующаяся матрица
- Изоляция из фторполимера
- Оплётка из медных луженных проволок
- Оболочка из фторполимера
Электрокабель модификации 45МТК-Ф-2 используется для обогрева трубопровода, идущего над поверхностью земли.
При температуре окружающего воздуха -20℃ кабель будет потреблять 50 Вт/м после включения в электросеть. Когда обогреваемый трубопровод будет нагрет до 10℃, т.е. температура будет повышена на 30 градусов, то греющий кабель выйдет на линейную мощность 45 Вт/м. При повышении окружающей температуры греющий кабель будет автоматически понижать мощность за счет саморегулируемой матрицы. При снижении мощность уменьшается энергопотребление кабеля.
Саморегулирующийся нагревательный кабель 45МТК-Ф-2 подходит для обогрева трубопроводов, резервуаров, надземных и подземных технических емкостей. Кабель предотвращает замерзание, обледенение, деформацию и разрыв труб. Греющий кабель мощностью 45 Вт/м незаменим, когда невозможно сделать теплоизоляцию трубопровода.
Достоинства саморегулирующегося греющего кабеля
Греющий электрокабель с полимерной полупроводниковой матрицей 45МТК-Ф-2 обладает следующими достоинствами:
- саморегуляция обогрева в зависимости от окружающей температуры;
- простой монтаж без использования инструментов и оборудования;
- возможность нарезки кабеля на отрезки нужной длины без потери эксплуатационных свойств;
- ремонтопригодность - вышедший из строя участок легко заменяется;
- отсутствие риска перегрева, прогара даже при самопересечении;
- устойчивость к химикатам и агрессивным средам;
- подходит для эксплуатации в безопасных и взрывоопасных зонах;
- высокая термостойкость - до 190℃ не менее 1000 ч;
- гарантийный срок от производителя - 5 лет, эксплуатационный ресурс - 25 лет.
Вывод
Саморегулируемый греющий кабель - экономичная система обогрева, особенно для объектов, которые находятся под воздействием постоянных перепадов температур окружающей среды. Большой выбор кабелей по назначению, мощности, типу внешней оболочки позволяют подобрать оптимальный вариант для обогрева.
Нагревательный кабель 45МТК-Ф-2 мощностью 45 Вт/м - идеальный вариант для обогрева колодцев резервуаров, емкостей и труб большого диаметра, но малой протяженности Благодаря низкой стоимости применяется во многих технологических процессов, где требуется поддерживать температуры до 120℃.
