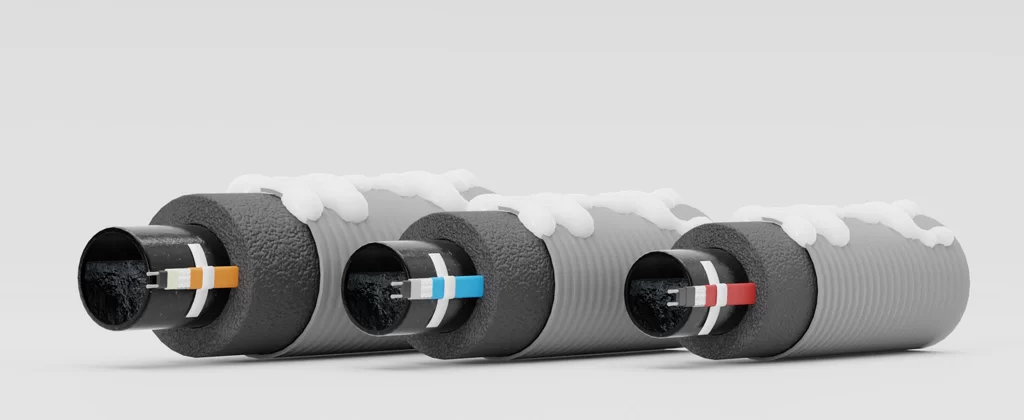

Греющий кабель для обогрева труб канализации

Замерзание канализации - это проблема автономных сетей водоотведения. При сильном промерзании возможен порыв труб и полный выход системы водоотведения из строя.

Решением проблемы является обогрев канализационных труб. Обогрев может быть внутренним и наружным. Более оптимальным типом монтажа считается наружный и если трубы в свободном доступе, то стоит выбрать именно его.

Причины замерзания канализации

Причинами замерзания канализации являются:

1. Трубы уложены выше глубины промерзания грунта

В большинстве регионов России глубина промерзания грунта составляет 1,2-1,5 м. На практике трубопроводы системы отведения частных домов укладываются на глубину от 0,8 до 1 м, но при этом выполняется теплоизоляция.

Использование некачественной теплоизоляции, неправильный расчет ее толщины или естественный износ ведет к промерзанию труб. В этом случае греющий кабель, уложенный поверх теплоизоляции, снизит теплопотери до приемлемого уровня.

2. Застой сточных вод

Непостоянный поток жидкости может быть вызван редким использованием канализации, например, в загородных домах периодического проживания, или несоблюдением уклона при укладке трубопроводов.

Стоячие стоки замерзают очень быстро, образуя затор, который приводит к деформации и разрыву труб. Прокладка вдоль трубы греющего кабеля не решит проблему застоя жидкости, но предотвратит ее замерзание.

3. Малый диаметр труб

Минимальный диаметр канализационных труб по СП 32.13330.2012 составляет 110 мм. При использовании труб меньшего диаметра часто возникает полное промерзание. Нагревательный кабель устранит эту проблему и даст возможность эксплуатировать трубопроводы малого диаметра круглый год.

Иногда трубы канализации замерзают из-за образующихся засоров: крупный предмет преграждает путь потоку, жидкость застаивается и замерзает. В этом случае греющий кабель, конечно, не поможет, но в остальных случаях его прокладка будет эффективным и часто единственным решением проблемы промерзания системы водоотведения.

Укладка греющего кабеля вдоль труб позволяет устранить большинство причин замерзания канализации и навсегда решить эту проблему.

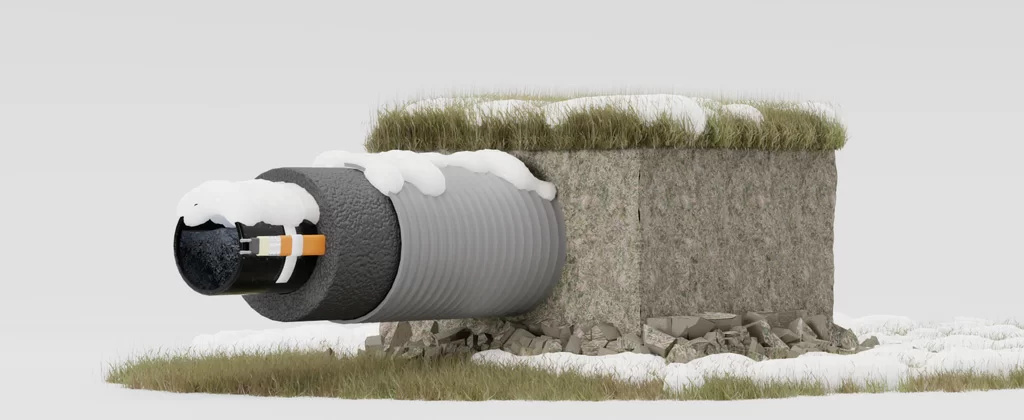

Места прокладки греющего кабеля

Укладка греющего кабеля снаружи обязательна для следующих трубопроводов:

• уложенных выше глубины промерзания грунта с утеплением и регулярно замерзающих (чаще 2 раз в год);
• уложенных выше глубины промерзания грунта без утепления;
• уложенных с нарушением уклона по СП 32.13330.2012;
• имеющих малый диаметр - менее 110 мм;
• отрезков трубы, ведущих к септику или другому очистному сооружению;
• отрезков трубы, ведущих к дому или зданию;
• любых участков трубы, выходящих на поверхность;
• мест присоединения труб к колодцам;
• закрытых ливневых канализаций.

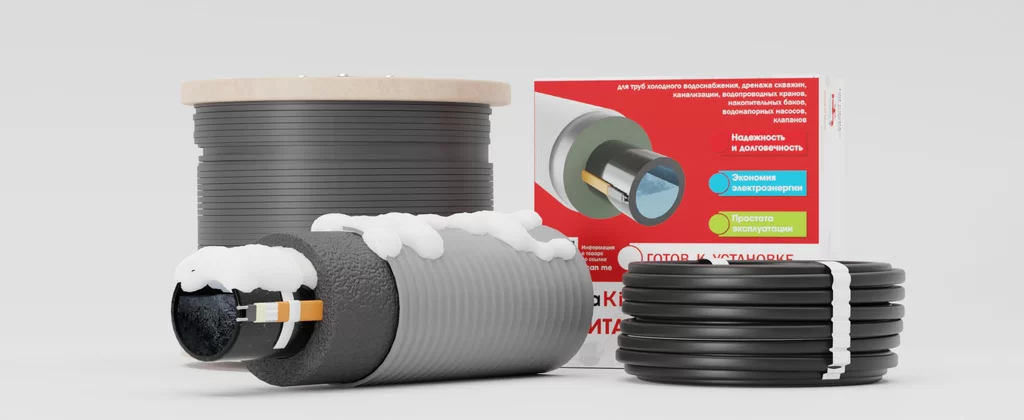

Греющий кабель для обогрева канализации снаружи

Для наружного обогрева канализационных труб используются:

• Резистивные греющие кабели
  Обогревает трубопроводы с постоянной температурой, которая регулируется терморегуляторами.
• Саморегулирующиеся греющие кабели
  Регулируют мощность обогрева автоматически с учетом температуры обогреваемой поверхности или окружающего воздуха.
• Нагревательные секции
  Готовые к монтажу комплекты на основе резистивных или саморегулируемых кабелей. Саморегулируемые греющие кабели и системы на их основе считаются самыми экономичными. Они не требуют покупки терморегулирующих приборов, расходуют на 30-60% меньше электроэнергии, чем резистивные.

Выбираем греющий кабель для канализации

Для обогрева канализационных труб с малым диаметром, а также трубопроводов, в которых происходит застой воды, подходит комплект саморегулирующегося кабеля AlfaKit №1 с полупроводниковой матрицей и мощностью нагрева 16 Вт/м. AlfaKit №1. Это достаточно бюджетный вариант защиты труб канализации от промерзания.

Кабель оснащен концевой и соединительной муфтой, полностью готов к монтажу и эксплуатации. Система обогрева подключается к электросети и не требует установки термодатчиков и терморегуляторов. В основе системы - саморегулирующийся нагревательный кабель, который автоматически изменяет мощность нагрева. Электрокабель имеет фторполимерную оболочку, устойчивую к ультрафиолету и перепадам температур. Гарантированный производителем срок службы нагревательной системы - 15 лет.

На 1 м канализационной трубы требуется 2 м греющего кабеля AlfaKit №1. Способ монтажа снаружи - вдоль трубы или намотка по спирали для труб малого диаметра.

Цена комплекта - 740 руб.

Для труб канализации, уложенных выше глубины промерзания и участков, выходящих на поверхность подойдёт кабель SRL 30-2 или 32RoofMate2-N мощностью не менее 30 Вт/м.

Двужильный саморегулируемый нагревательный кабель SRL30-2 мощностью 30 Вт/м южнокорейского производства предназначен для бытового и промышленного обогрева.

Конструкция кабеля обеспечивает эффективный прогрев и длительный срок службы.

Оплетка из луженой медной проволоки защищает электрокабель от механического воздействия, что имеет решающее значение при монтаже греющего кабеля снаружи канализации. Отсутствие экранирования позволяет применять электрокабель SRL 30-2 для пластиковых и композитных труб, а также укладывать его поверх синтетической теплоизоляции. Монтаж выполняется в 2 нити или по спирали.

Цена SRL 30-2 - 130 руб./м

Нагревательный саморегулирующийся кабель 32RoofMate2-N с мощностью обогрева 32 Вт/м. Кабель также не экранирован и подходит для пластиковых труб. Наружная оболочка электрокабеля изготовлена из материала, устойчивого к агрессивным средам, ультрафиолету, что позволяет использовать его для обогрева наземных и подземных участков канализационной системы. Кабель эффективен для обогрева труб в диапазоне от 10 до -20℃.

Цена 32RoofMate2-N - 132 руб./м

Для обогрева металлических труб канализации снаружи нужен экранированный греющей кабель, где экран служит заземлением и предотвращает поражение электротоком человека.

Для металлических трубопроводов подойдут кабели:

• экранированный саморегулируемый нагревательный кабель SRL30-2 (Южная Корея) мощностью 30 Вт/м;
• экранированный саморегулирующийся нагревательный кабель 32RoofMate 2 мощностью 32 Вт/м;
• экранированный саморегулирующийся нагревательный кабель 32IndAstro Lite 2 из новой серии мощностью 32 Вт/м.

Среднетемпературные нагревательные электрокабели с саморегулируемой матрицей надежно защищают металлические трубопроводы от промерзания, подходят для труб любого диаметра.

Цена 32RoofMate 2 - 201 руб./м, 32IndAstro32IndAstro Lite 2 - 270 руб./м.

Для северных регионов и районов, где существует опасность полного промерзания труб канализации, а также коммуникаций, проложенных на поверхности земли для обогрева нужен мощный нагревательный саморегулирующийся кабель, как 40 IndAstro Lite 2 с силой обогрева 40 Вт/м.

Кабель имеет экранирование и предназначен для металлических канализационных труб любого диаметра. Электрокабель имеет эффективную термоизоляцияю из термопластика и подходит для длительного, в т.ч. круглогодичного применения.

Цена 40 IndAstro Lite 2 - от 270 руб./м

Вывод

Греющие кабели – оптимальный вариант обогрева канализации снаружи, позволяющий предотвратить замерзание и разрыв трубопроводов.

Для пластиковых канализационных труб подходят греющие кабели без экрана мощностью от 15 до 32 Вт/м. Для металлических трубопроводов –среднетемпературные кабели с экранированием.
