Греющий кабель для обогрева трубы с водой. Какой выбрать? Как рассчитать мощность?

Проблема промерзания труб остается актуальной в регионах с холодным климатом. Низкие температуры могут привести к замерзанию воды в трубопроводах, что грозит повреждением коммуникаций, значительными затратами на ремонт и временным отключением водоснабжения. Использование греющего кабеля — одно из самых эффективных решений для предотвращения таких ситуаций.

В этой статье мы просто и понятно объясним какие греющие кабели бывают, какой мощности выбрать, какие виды монтажа бывают и что для этого необходимо.

Выбор кабеля

Для начала вам необходимо определиться каким кабелем вы будете обогревать водопровод. Существует два типа:

резистивные
саморегулирующиеся

Резистивные греющие кабели

Принцип работы: греют одинаково по всей длине
Преимущества: низкая стоимость
Недостатки: не адаптируется к изменениям температуры, греет одинаково на всех участках водопровода, что увеличивает энергопотребление, может перегреться при пересечении/наложении друг на друга, продается фиксированными секциями, которые нельзя укорачивать

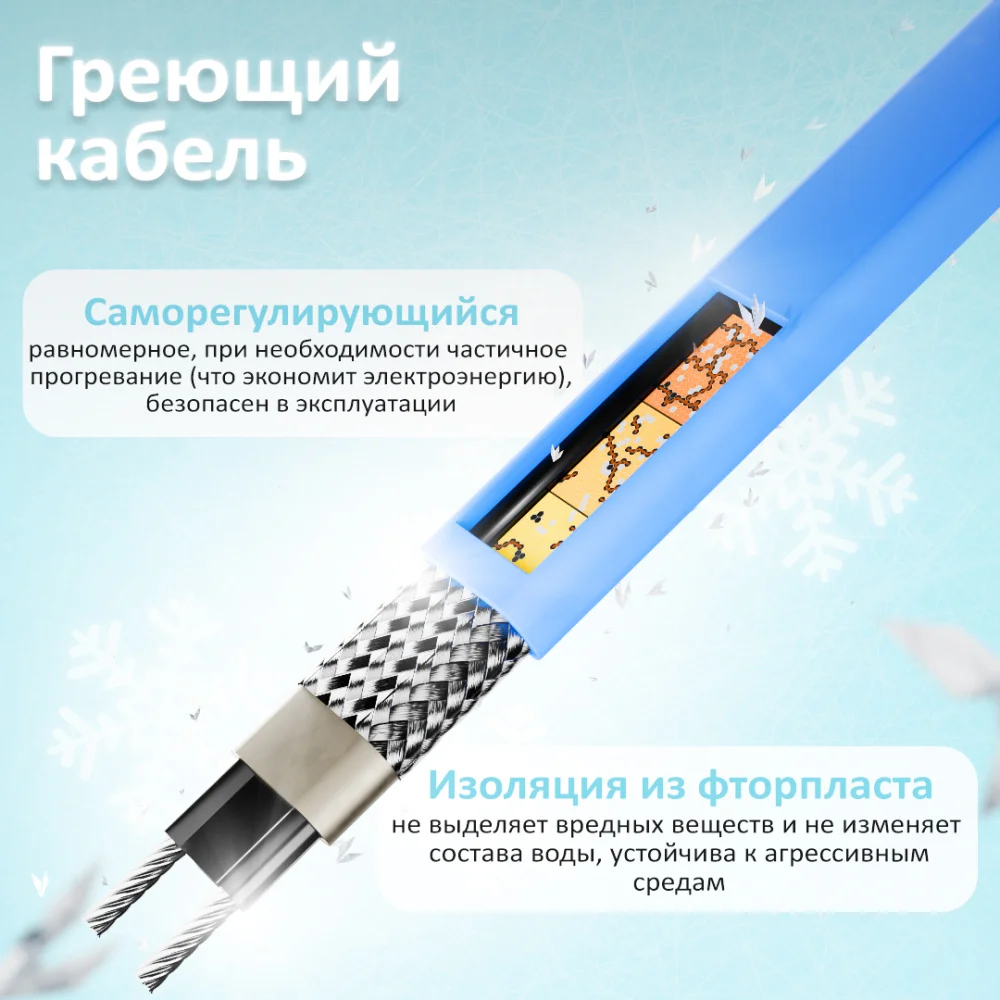

Саморегулирующиеся греющие кабели

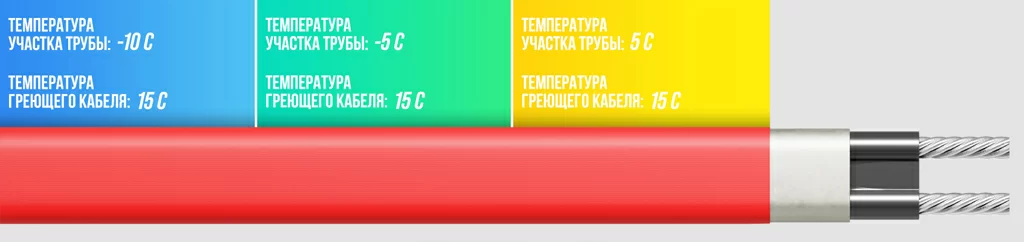

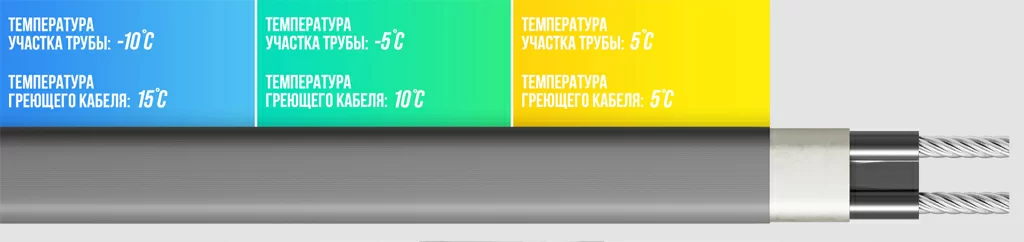

Принцип работы: “точечная” регуляция температуры, за счет изменения мощности
Преимущества: экономия электроэнергии, может быть отрезан любой длины
Недостатки: высокая стоимость в сравнении с резистивными кабелями, исключен перегрев

Важно отметить, что для резистивного греющего кабеля необходим терморегулятор, иначе велика вероятность перегрева и как следствие скорый выход из строя греющего кабеля. Саморегулирующийся греющий кабель может работать без терморегулятора.

Типы монтажа

Резистивные и саморегулирующиеся кабели могут быть как для внутреннего, так и для наружного монтажа, разница заключается в следующем:

Внутренний

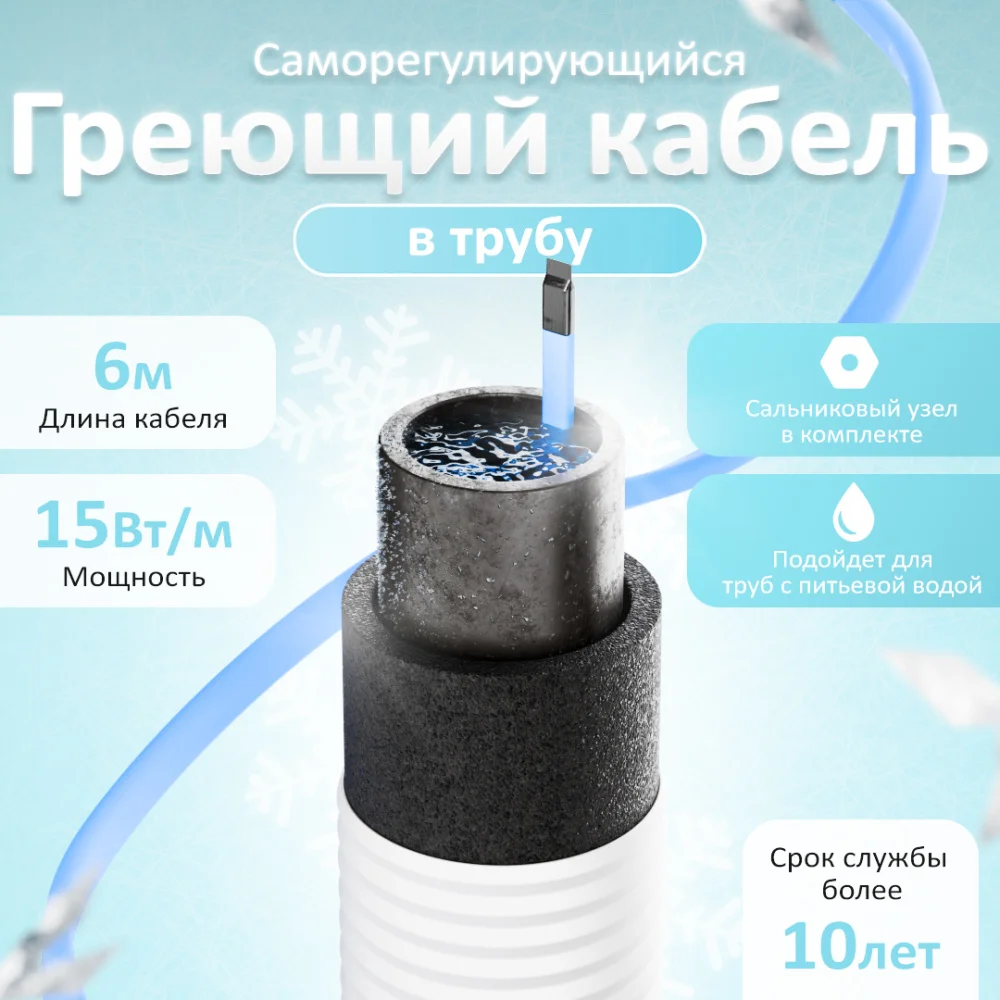

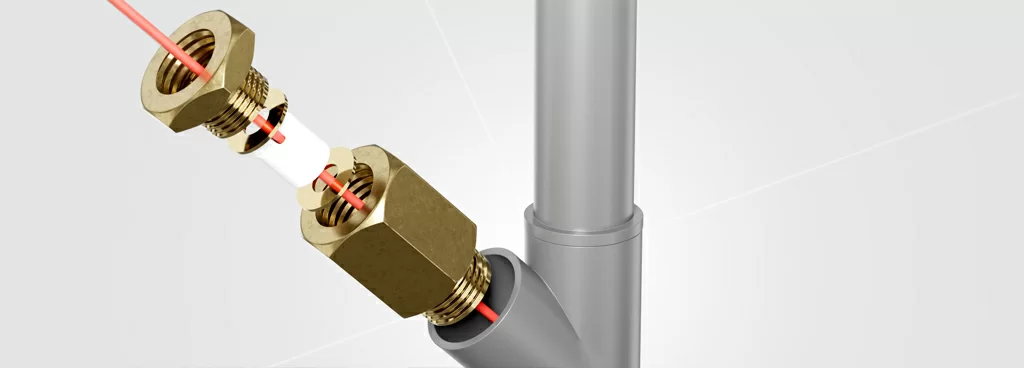

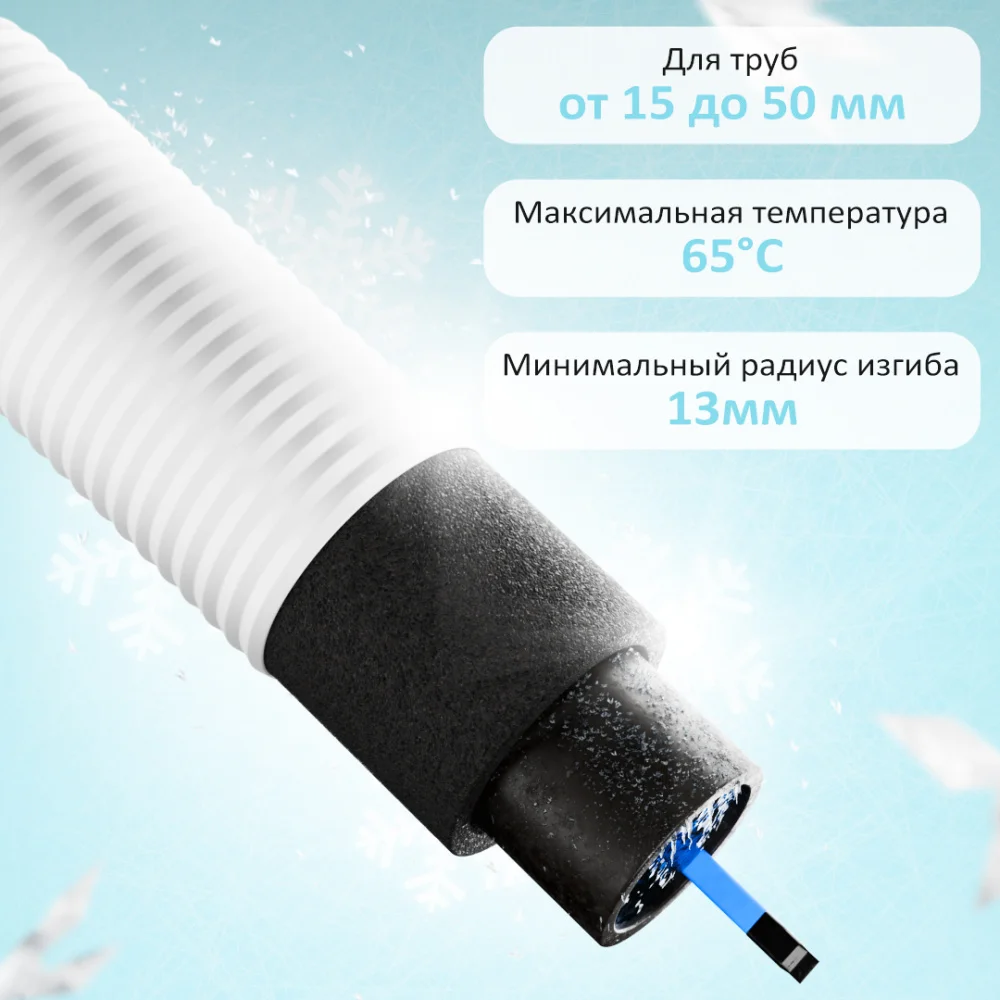

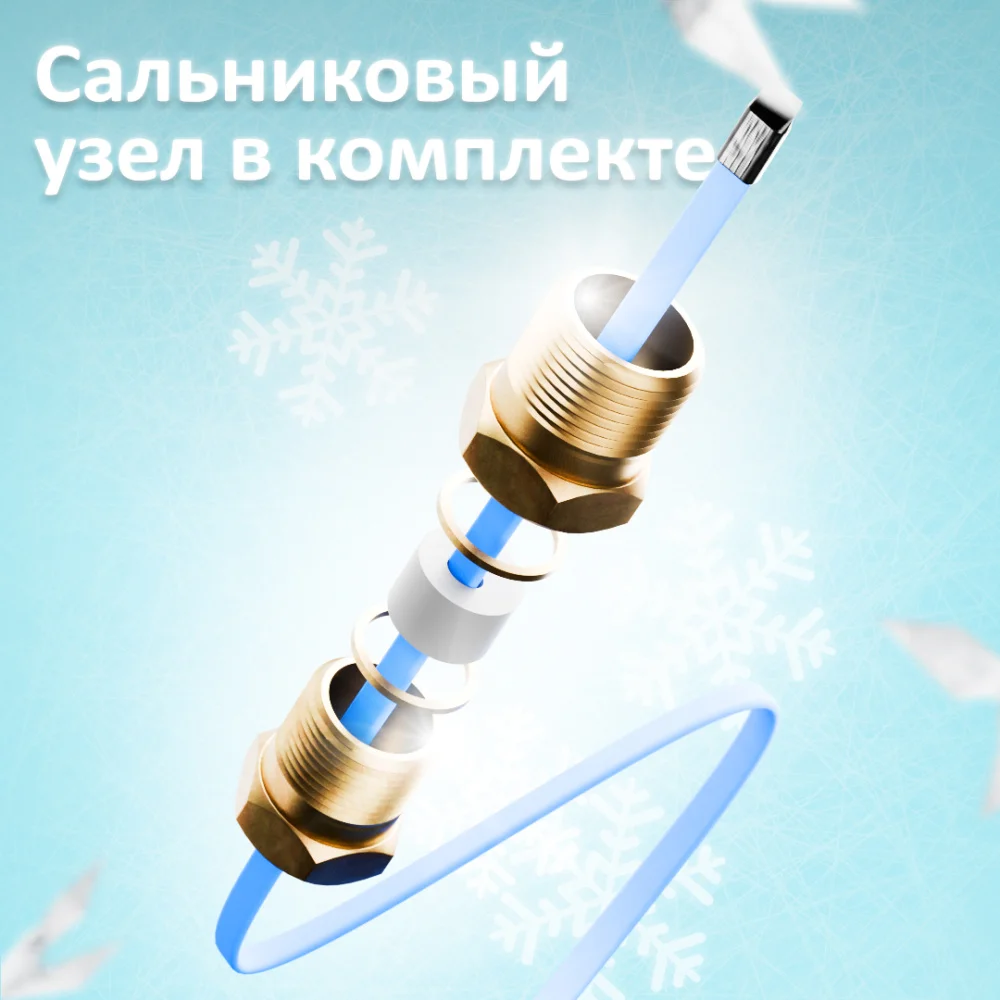

Кабель устанавливается внутрь трубы с помощью сальникового ввода (в данном случае теплоизоляцию трубы можно не делать). Главной отличительной особенностью этих кабелей является то, что они выполнены из специальной пищевой оболочки, которая безопасна для контакта с питьевой водой. Так же для правильной эксплуатации вам потребуется специальный набор заделок, предотвращающий проникновение влаги к электрическим контактам, следовательно, исключающий риск удара током через воду.

Наружный

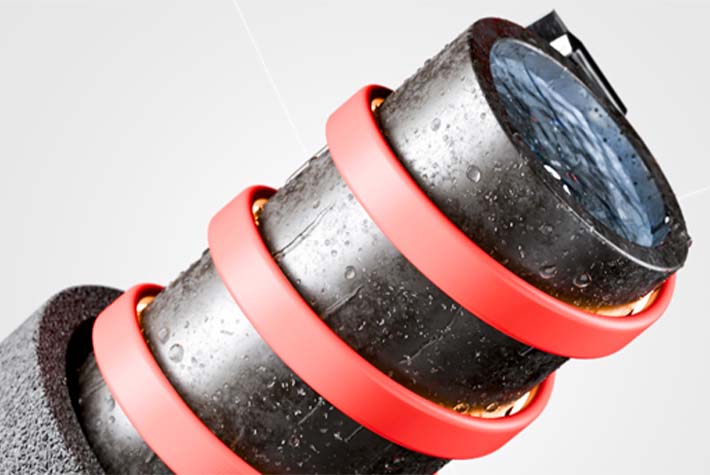

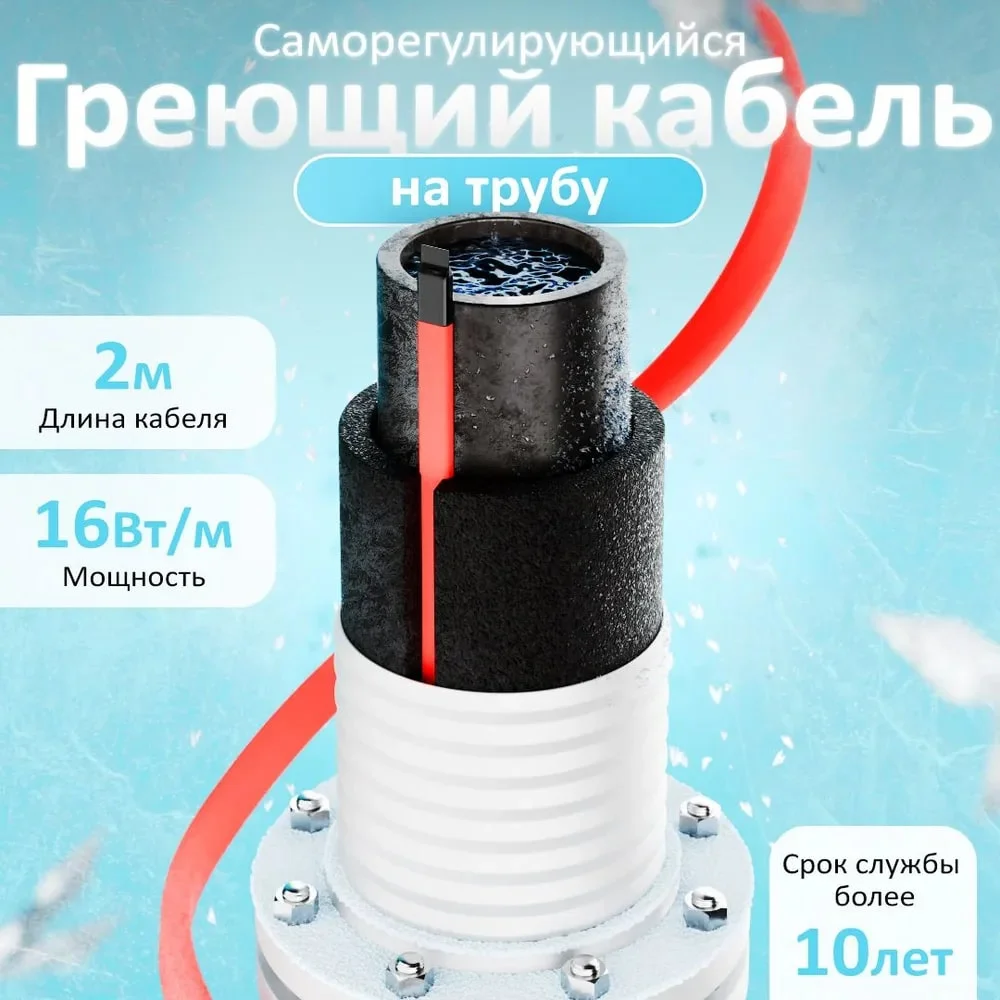

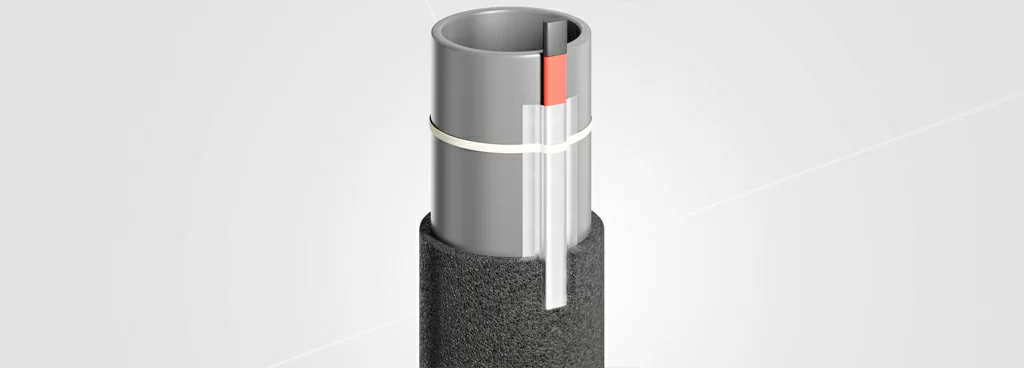

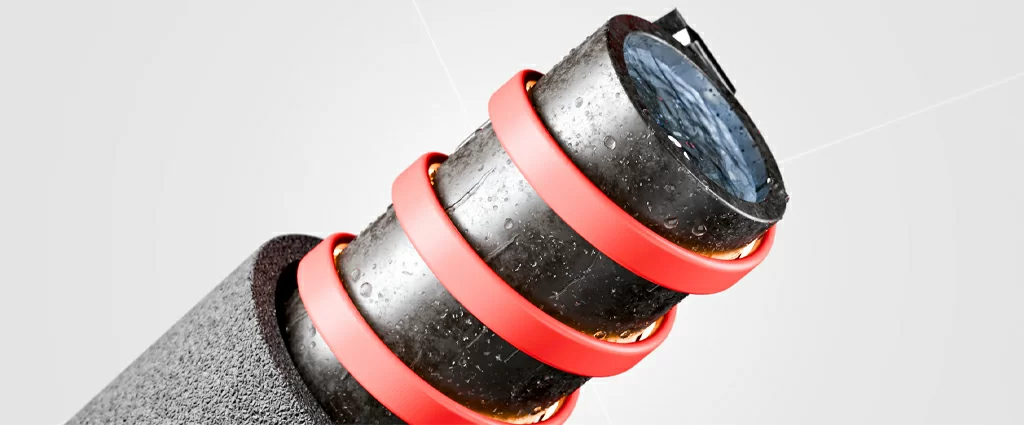

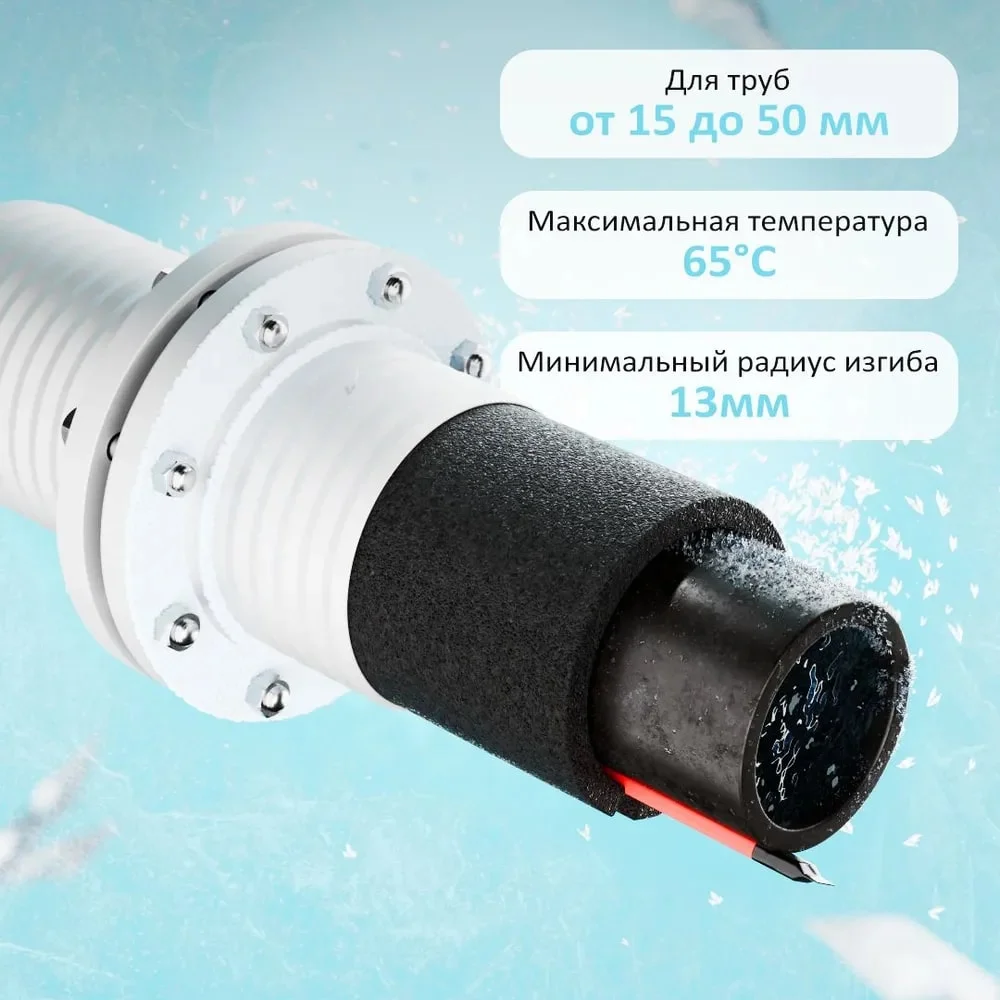

В этом случает греющий кабель фиксируется на трубе с помощью специальной алюминиевой (ЛАМС) и стекловолоконной ленты (FH/HTM, FH/HTS). Укладывать кабель необходимо прямо по трубе, укладка способом - волна/спираль не обязательна, вы просто переплатите за лишний метраж. Поверх кабеля устанавливается теплоизоляция, подойдет так называемая “скорлупа” от 20 до 50 мм.

Для оконцовки и соединения греющего кабеля используйте только специализированные соединительные комплекты и заделки, предназначенные именно для этих целей. Обычные термоусадочные трубки не подходят, так как они не имеют клеевого слоя. Это может привести к образованию воздушных полостей, куда может проникнуть влага, все это чревато коротким замыканием (КЗ) и выходом системы из строя.

Расчет мощности кабеля

Для обогрева водопровода в частном доме не обязательно производить сложные расчеты мощности по формулам, в 90% случаев, вам подойдут кабели мощностью 16 Вт/м в крайнем случае в сильно холодных районах 24 Вт/м, так как диаметр труб водопровода не превышает 35мм.
Также вам необходимо учесть мощность вашей электросети, чтобы не получилось так, что все потребление будет приходится только на кабель.

Заключение

Обогревать водопровод можно как внутри, так и снаружи, все зависит от конкретных условий и задач тут единого ответа нет.

Какой тип кабеля выбрать? Рекомендуем обратить внимание на саморегулирующийся, так как:

Простота монтажа. Саморегулирующийся греющий кабель может быть любой длины, резистивный же кабель продается секциями отрезать лишний участок нельзя, так как это привет к выходу из строя;
Работает без терморегулятора. Для саморега не обязателен терморегулятор, так как сам регулирует мощность нагрева в зависимости от температуры окружающей среды, резистивному же кабелю нужен терморегулятор, иначе он будет греть “на полную”.
Экономия электроэнергии. Автоматически регулирует мощность нагрева на каждом участке трубы. Это означает, что в более теплых зонах он снижает обогрев, а в холодных — увеличивает, экономя электроэнергию. Резистивный кабель, напротив, прогревает всю длину трубы одинаково, вне зависимости от температуры окружающей среды, что приводит к перерасходу энергии, особенно в местах, где интенсивный нагрев не требуется.

Что касается мощности, то тут все просто для стандартных условий достаточно кабеля мощностью 16 Вт/м, а для экстремально холодных регионов — до 24 Вт/м. Если обогрев наружний то не забывайте о теплоизоляции 20 - 50 мм будет достаточно. Учитывайте возможности электросети, чтобы избежать перегрузки.

Используйте только специализированные крепежные элементы, соединительные комплекты и заделки, чтобы обеспечить надежную и безопасную эксплуатацию греющего кабеля и гарантировать его работу в течение заявленного срока.
