Обзор греющего кабеля и комплектующих от “Теплоресурс”
Отечественная компания Теплоресурс производит широкую номенклатуру комплектующих, предназначенных для монтажа энергоэффективных систем обогрева. С их помощью можно поддерживать стабильную температуру в емкостях либо резервуарах, трубопроводах, а также защитить открытые поверхности от обледенения.
Широкая номенклатура комплектующих позволяет автоматизировать процесс обогрева и решать широкий спектр производственных и бытовых задач. По качеству, надежности и эффективности системы нагрева от компании «Теплоресурс» в своем классе не уступают аналогам от авторитетных брендов.

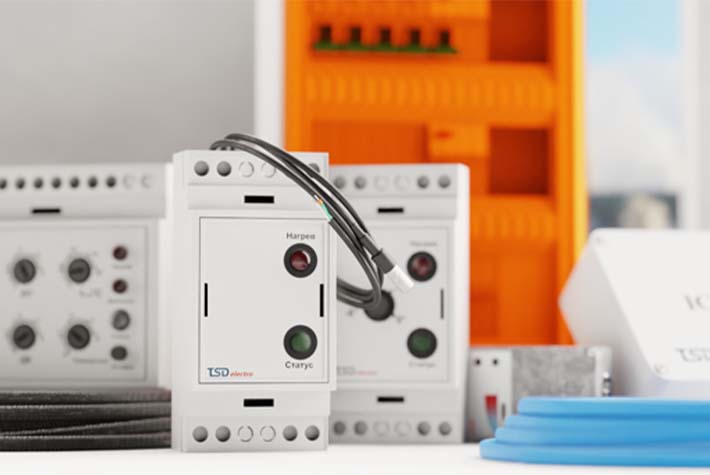

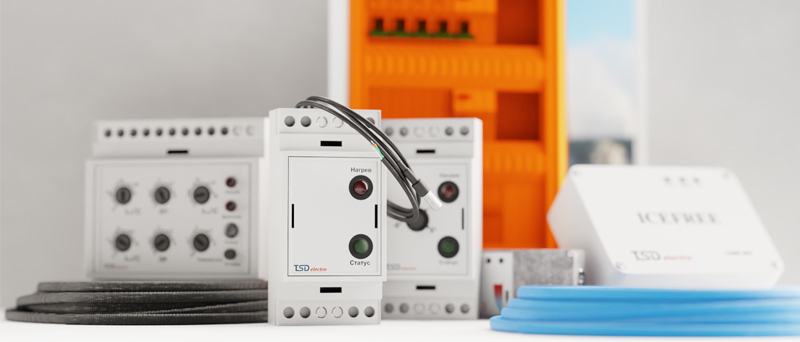

![продукция TSD.jpg продукция TSD.jpg](/upload/medialibrary/392/e2ypo1w0rwv0dx3wi00y8euodh5lnt5w/продукция%20TSD.jpg)
Какие комплектующие производит компания Теплоресурс
Компания Теплоресурс предлагает все необходимое для успешного монтажа, а также экономичной, эффективной и безопасной работы систем обогрева. В ассортимент ее продукции включены кабели, шкафы управления, терморегуляторы, крепежные элементы, комплекты для соединения. Важный плюс — возможность приобрести у одного производителя всю номенклатуру товаров, необходимых для монтажа систем обогрева.
Греющие кабели
Для решения разных задач компания «Теплоресурс» предлагает две модификации кабелей — постоянного нагрева (резистивные) и с встроенной функцией контроля тепловыделения (саморегулирующие). Кабели имеют разное количество токопроводящих жил, оболочку с оплеткой и теплотехнические характеристики.

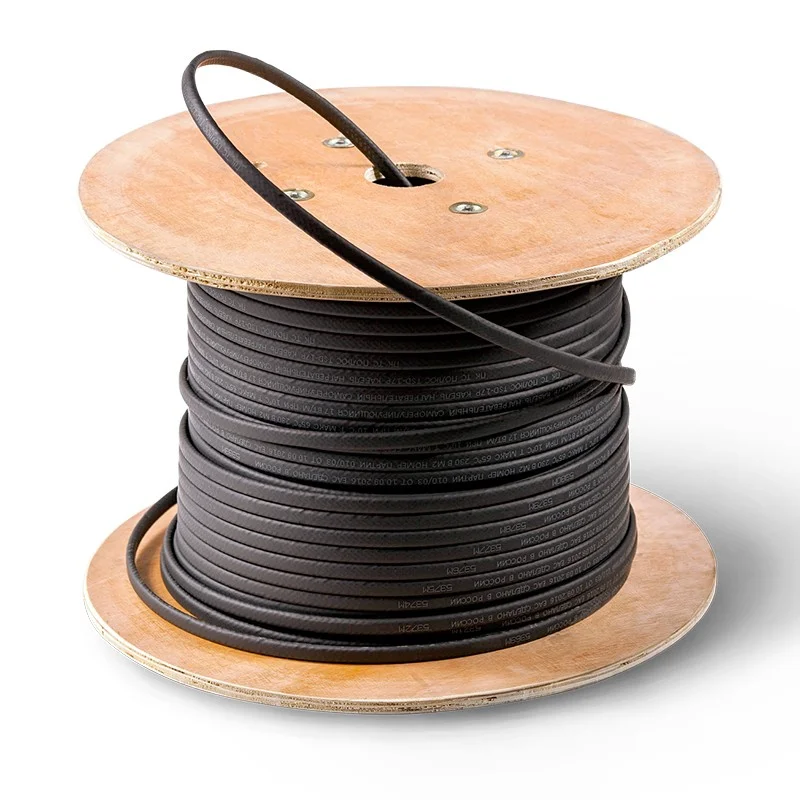

Кабели TSD
![Кабели TSD.jpg Кабели TSD.jpg](/upload/medialibrary/d3e/7u0lus6vq22e987q88vaguro9q2wl6jv/Кабели%20TSD.jpg)

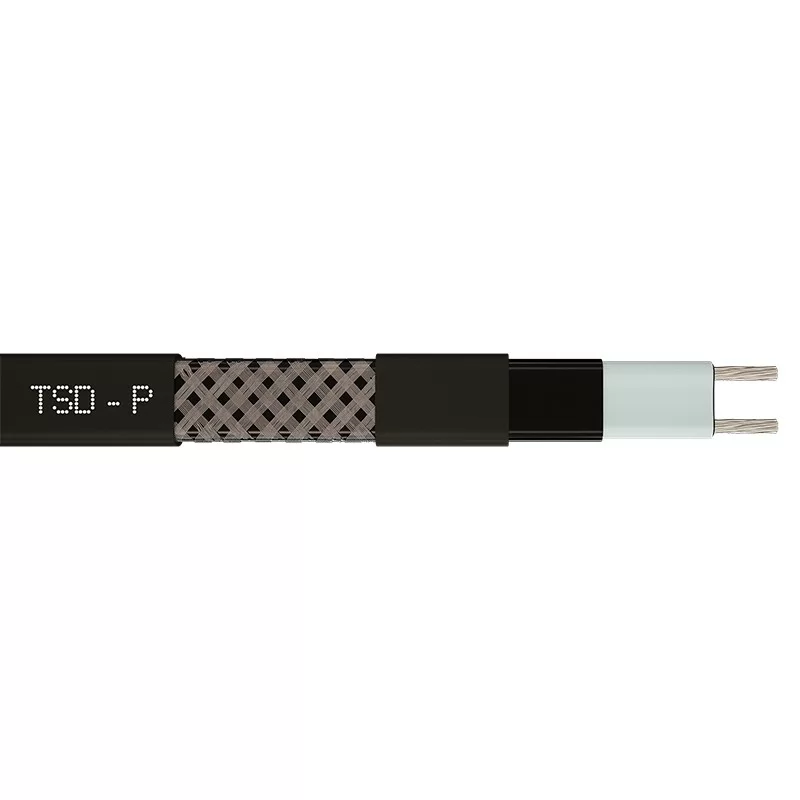

TSD — серия двухжильных саморегулирующихся кабелей, которые производят как с медной оплеткой, так и без нее. С их применением можно монтировать энергоэффективные системы обогрева, способные самостоятельно контролировать процесс тепловыделения. Кабели TSD от компании «Теплоресурс» подходят для решения различных бытовых и коммерческих задач.
Модификация кабеля | Область применения | Характеристики |
TSD P (с оплеткой) | Обогрев резервуаров, кровли, водостоков, емкостей и труб (снаружи или изнутри) | Линейная мощность — от 14 до 40 Вт/м; Температура максимального нагрева — (85 °C); Температура монтажа (минимум) — (-40 °C); Защита — IP 67; Диапазон напряжения — от 220 до 240 В. |

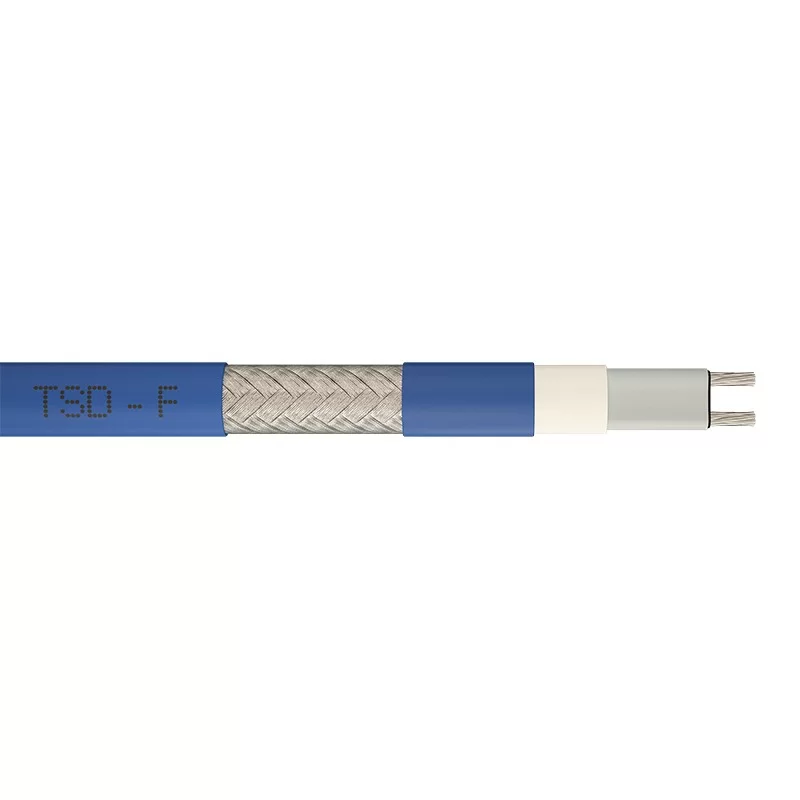

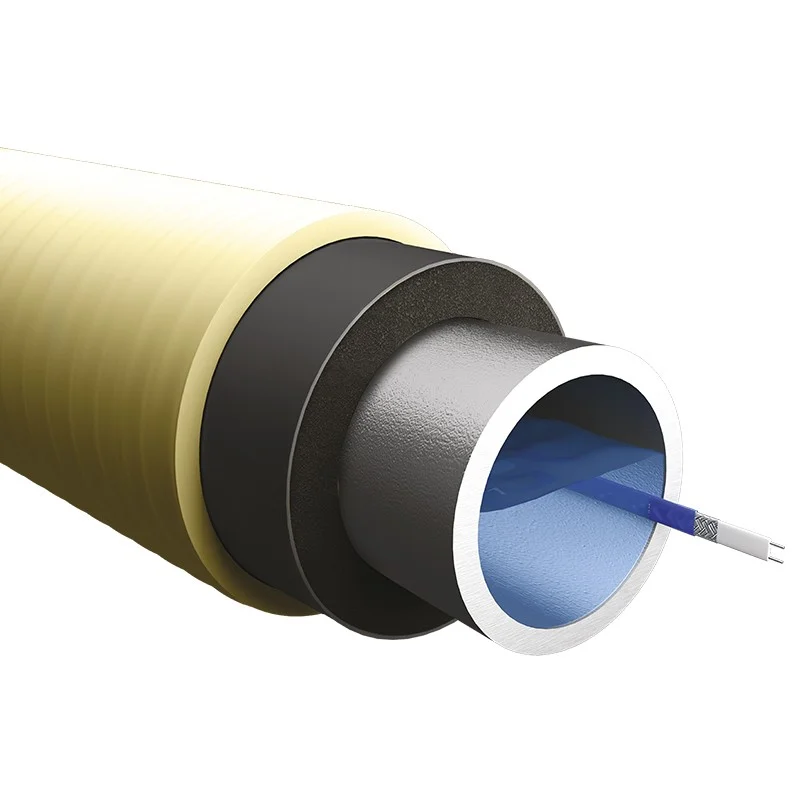

TSD F (без оплетки) | Внутренний обогрев труб |
Примечание: Саморегулирующие кабели без оплетки марки TSD F представлены только одной модификацией с линейной мощностью 15 Вт/м.
Преимущества:
- Способность 2-кратно увеличивать во льду и талой воде тепловую мощность;
- Невосприимчивость к ультрафиолету, агрессивным средам, осадкам;
- Защита от перегорания при самопересечении;
- Высокий КПД;
- Возможность отрезать кусок кабеля любой длины;
- Простой монтаж;
- Служит не менее 20 лет.
Кабели Ice Free
![IceFree.jpg IceFree.jpg](/upload/medialibrary/dad/1wozw276dv9e7t06rmaon964gwihhhjd/IceFree.jpg)

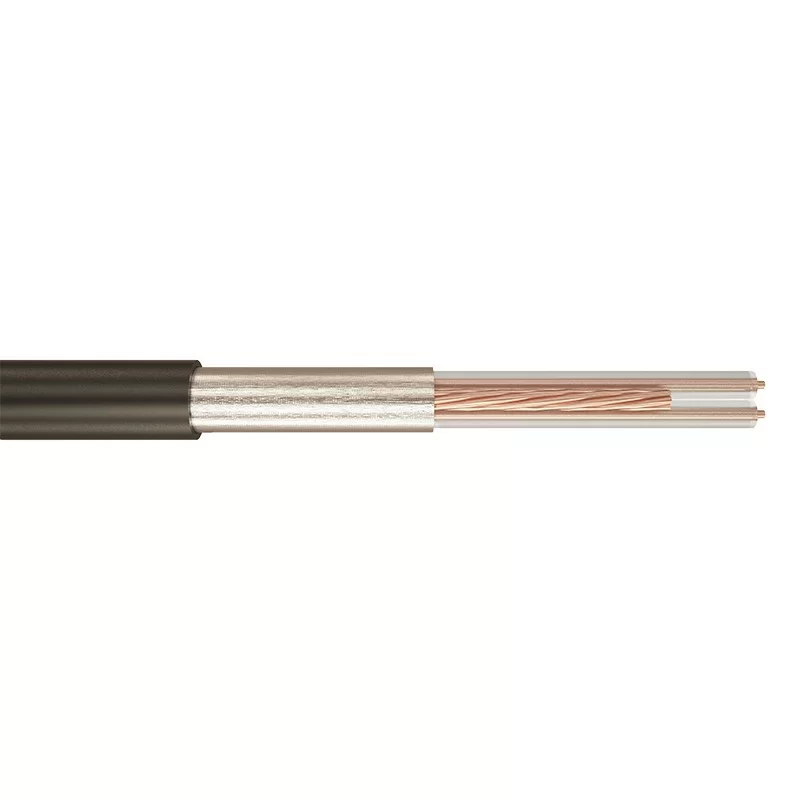

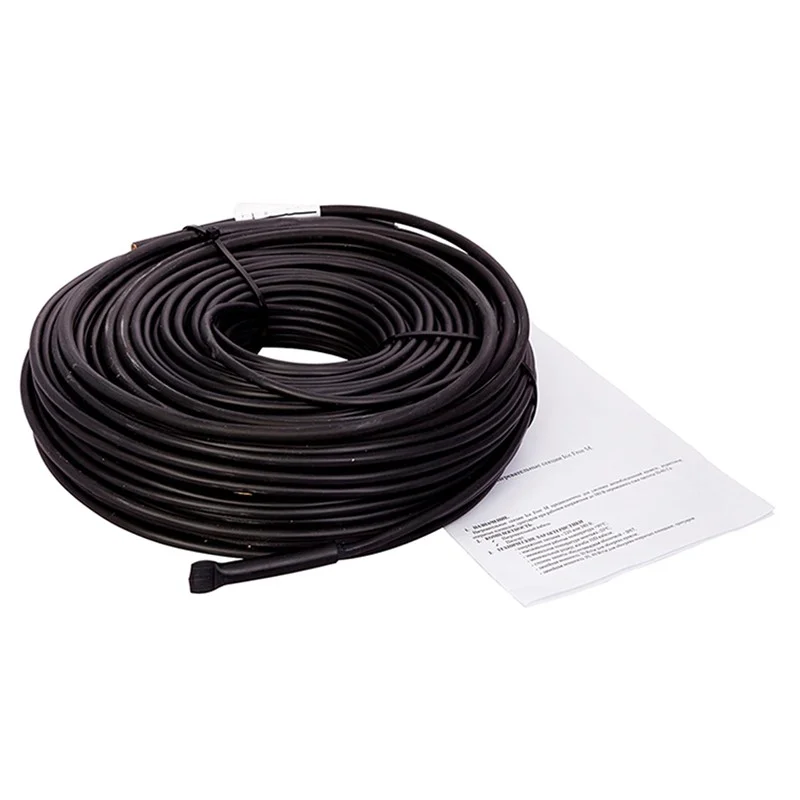

Продукция марки Ice Free — серия, включающая одно- и двухжильные кабелей с постоянным нагревом (резистивных). На их базе собирают системы антиобледенения кровли, пандусов, грунта, водостоков, ступеней, дорожек, площадок. Также их можно использовать в пищевой промышленности для стабильного поддержания температуры ингредиентов. Кабели из серии Ice Free, цена которых зависит от теплотехнических характеристик, продают в виде готовых секций разной длины. Их можно подключать к сети с напряжением до 400 В.
Модификация | Область применения | Характеристики |
ICE FREE M (двухжильный) | Тротуары, открытые площадки с увеличенной площадью, кровли, водостоки | Линейная мощность — до 40 Вт/м; Напряжение — до 380 В; Максимальный нагрев — до 90 °C; Максимальная длина — 465 м. |
ICE FREE O (одножильный) | Ступени, пандусы, небольшие открытые площадки, кровли |
Примечание: Максимум линейной мощности у резистивных кабелей ICE FREE O не превышает 30 Вт/м, а у линейки ICE FREE M — 40 Вт/м.
Преимущества:
- Способность 2-кратно увеличивать во льду и талой воде тепловую мощность;
- Возможность укладки на плоскости с любой конфигурацией;
- Срок службы составляет несколько десятилетий;
- Эластичность — минимум радиуса гиба составляет 35 мм;
- Возможность самостоятельной укладки;
- Сохранение первоначальных характеристик в течение всего срока эксплуатации.
Регулирующая аппаратура

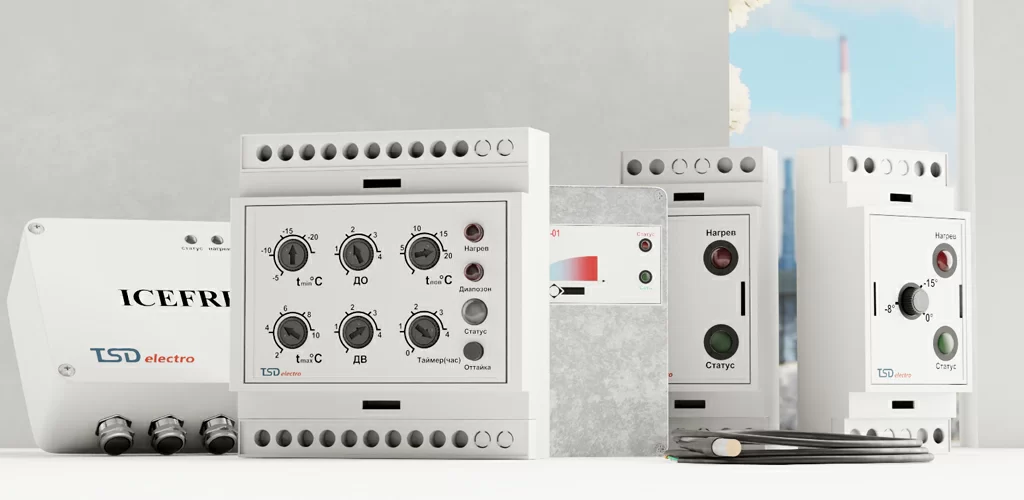

![Регулирующая аппаратура.jpg Регулирующая аппаратура.jpg](/upload/medialibrary/15c/q9tr60hbxpck1ngqamhke2vw253c5jvo/Регулирующая%20аппаратура.jpg)
Этот вид комплектующих предназначен для контроля за системами обогрева. Использование регулирующей аппаратуры позволяет сократить расход электроэнергии и обеспечить безопасное функционирование как резистивных, так и саморегулирующихся кабелей. Помимо терморегуляторов и шкафов управления, к регулирующей аппаратуре относятся серия датчиков температуры, воды, осадков. Они позволяют синхронизировать работу кабельных систем нагрева с погодными условиями. Все оборудование совместимо с кабелями TSD, а также серией ICE FREE.

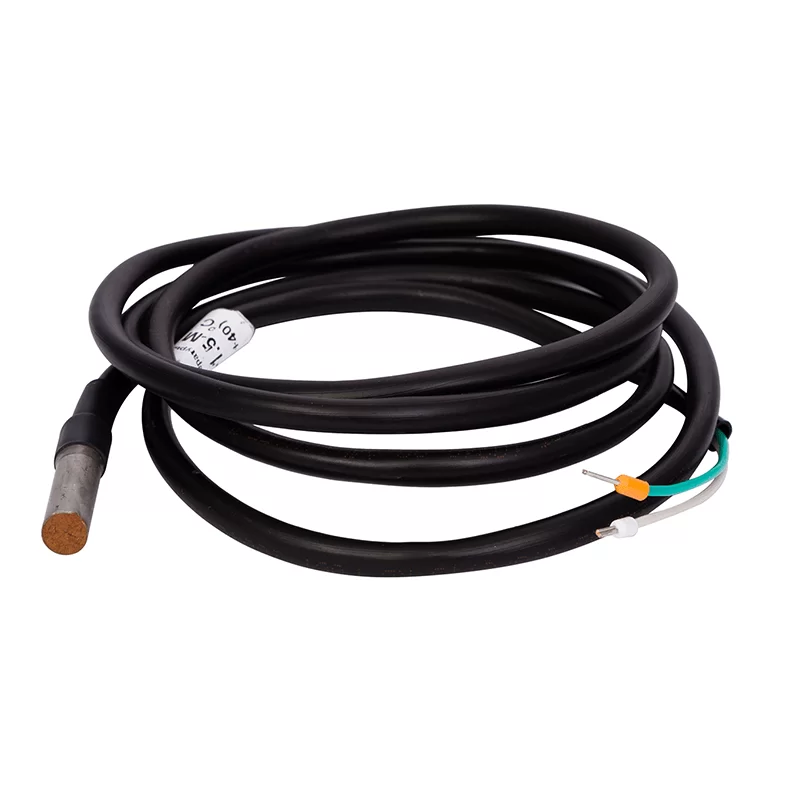

Датчики
![Датчики TSD.jpg Датчики TSD.jpg](/upload/medialibrary/70f/rlf7yegn6tsrg1v9lww37dvae5xtkf0h/Датчики%20TSD.jpg)

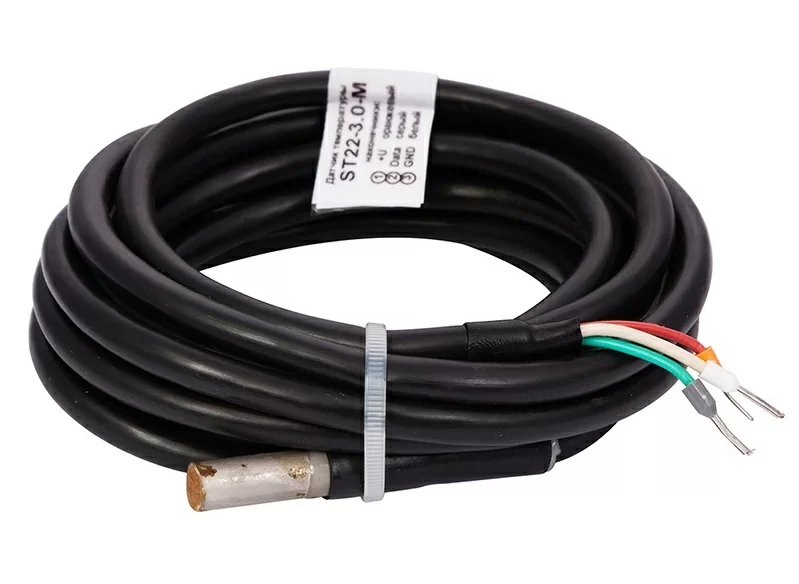

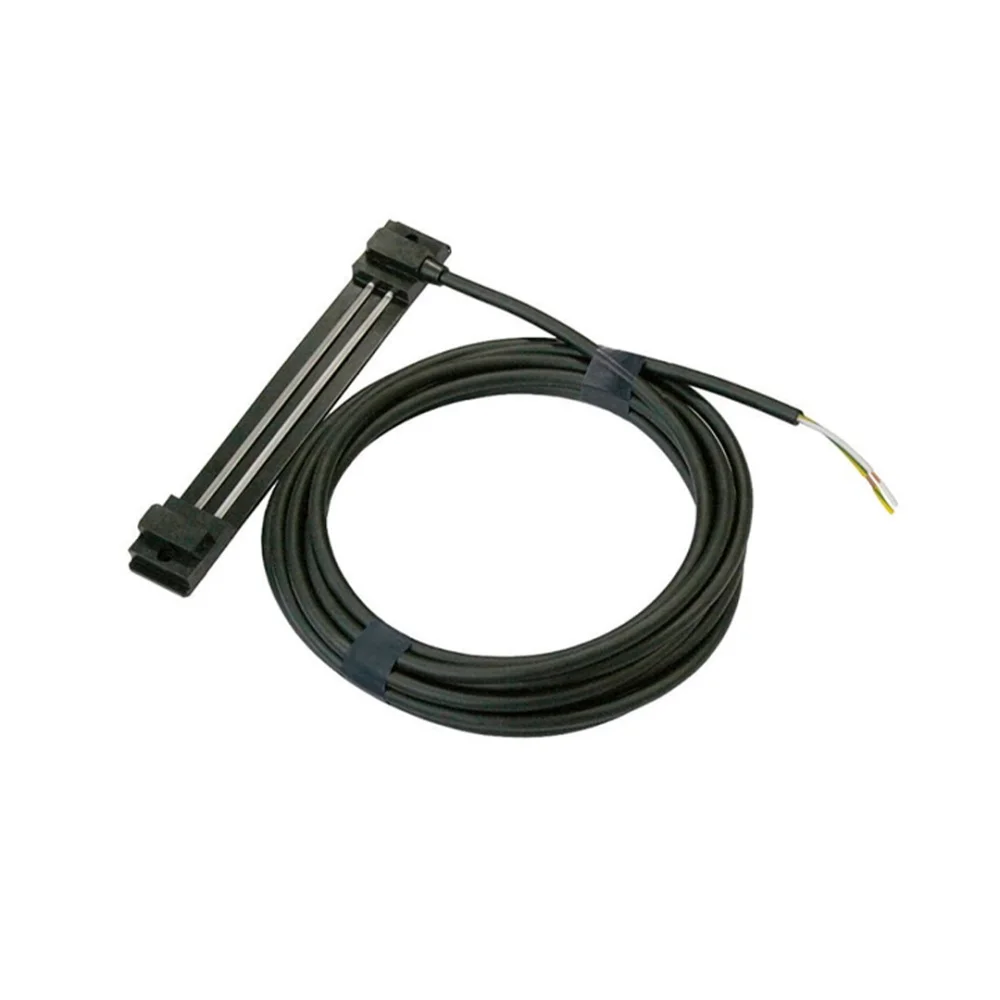

Терморегуляторы работают в комплексе с датчиками осадков, температуры воды, воздуха, поверхности. Датчики совместимы с регуляторами для внутреннего и внешнего монтажа и комплектуются проводами длиной 3–20 м.
Устройство плавного пуска

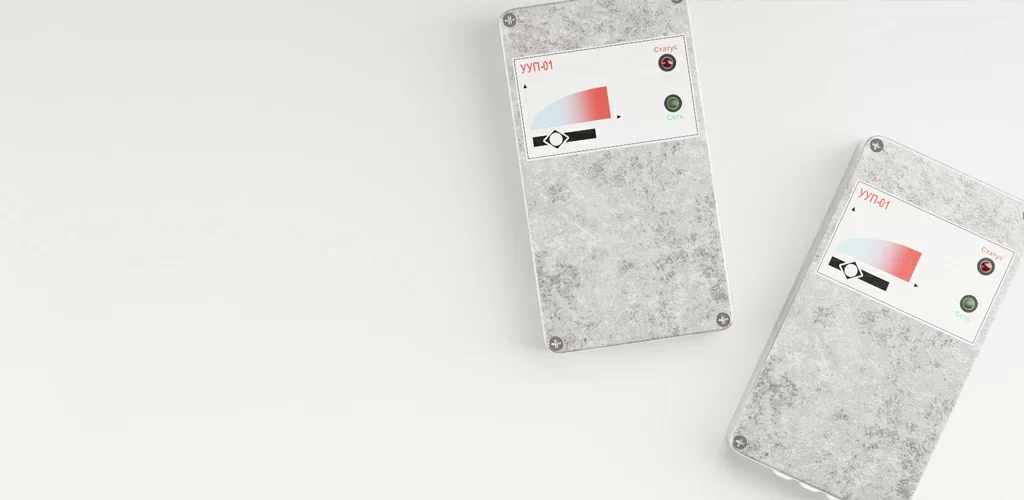

![Устройства плавного пуска.jpg Устройства плавного пуска.jpg](/upload/medialibrary/06c/gsixe6uzhtcaae2v76m1kmceb8uq2upv/Устройства%20плавного%20пуска.jpg)

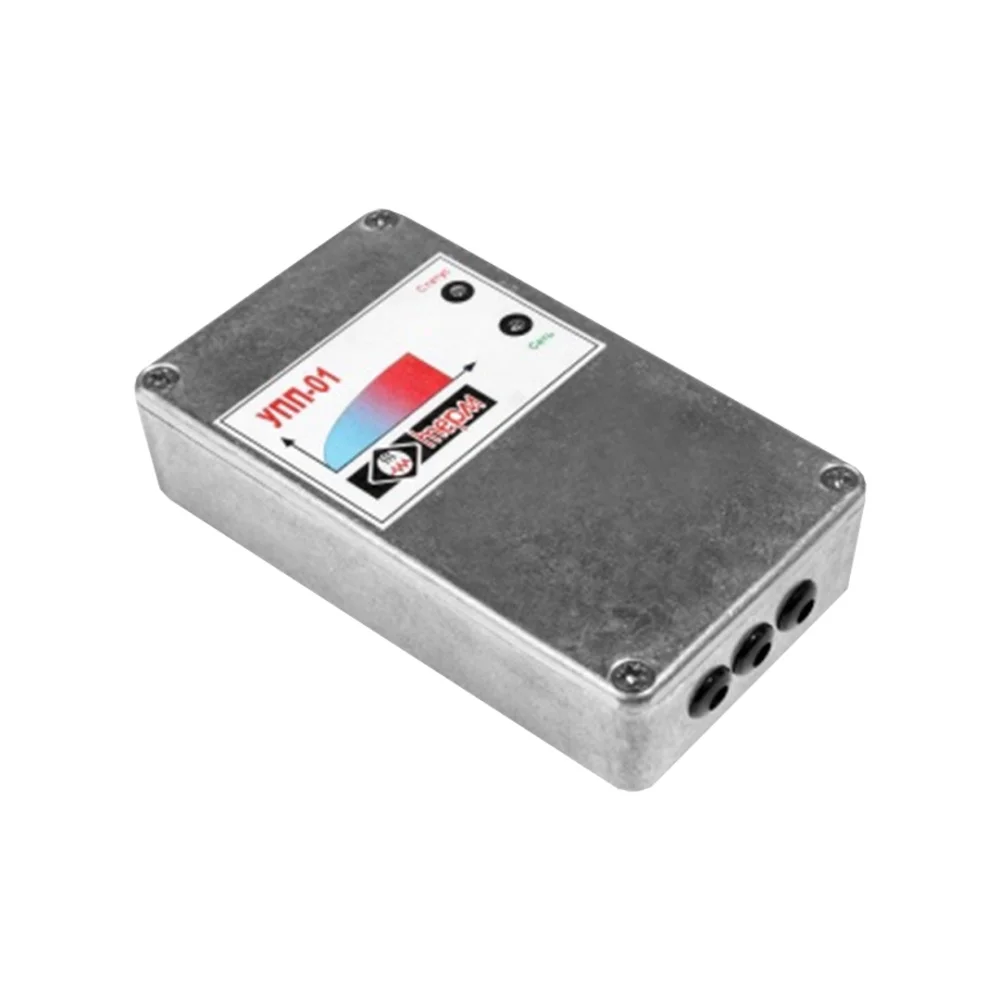

Кабели с функцией саморегуляции имеют ограничения по значениям пусковых токов, поэтому для их включения необходимо использовать устройство плавного пуска.
Регуляторы температуры
![Регуляторы температуры.jpg Регуляторы температуры.jpg](/upload/medialibrary/e4d/sthnujo1nevhy8mm3eipsrnui0epv81k/Регуляторы%20температуры.jpg)
Предназначены для автоматизации работ систем антиобледенения и снижения потребления электроэнергии. Представлены несколькими модификациями, имеющими разную область применения и позволяющими подключать разное количество кабелей TSD или ICE FREE:

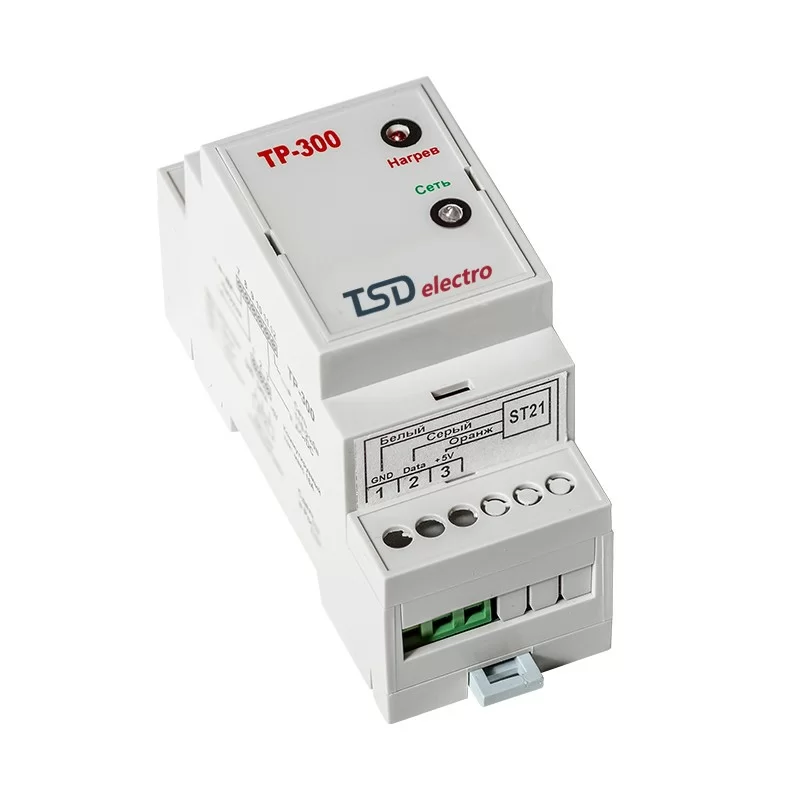

- TP-300 (трубопроводы) — совместим с датчиком температуры;

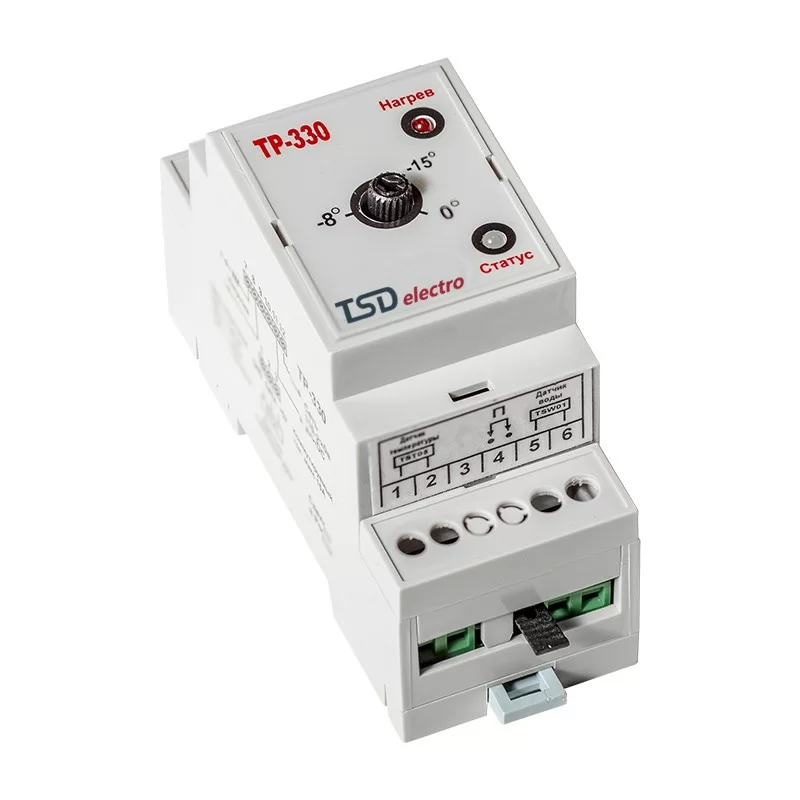

- TP-330 (площадки, водостоки, кровли) — контролирует нагрев при помощи датчиков воды и температуры;

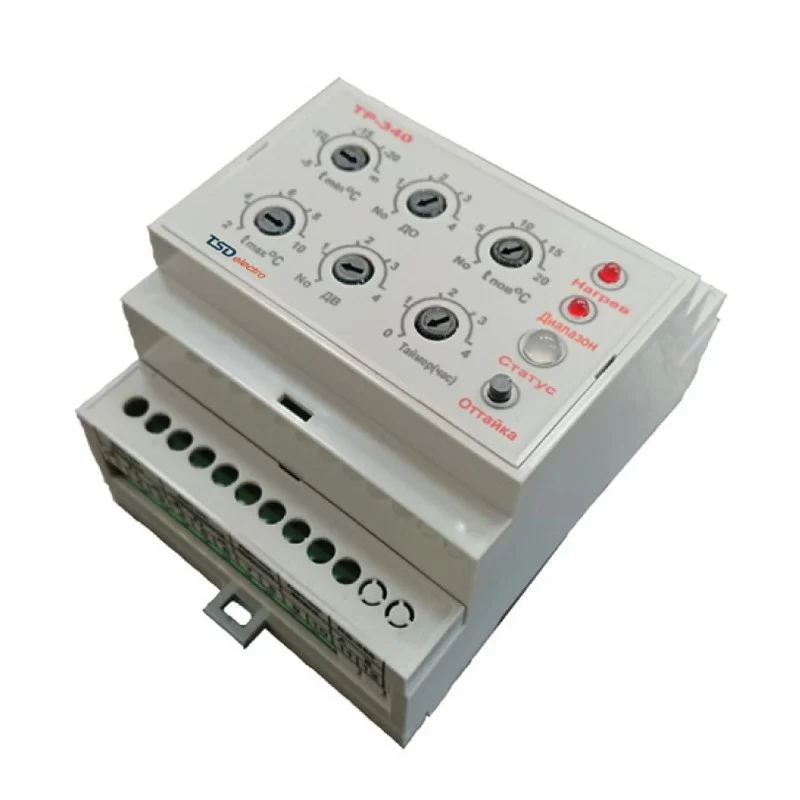

- TP-340 (кровли, площадки, водостоки, дорожки) — универсальный регулятор, совместимый с датчиками температуры поверхности и воздуха, осадков и талой воды;

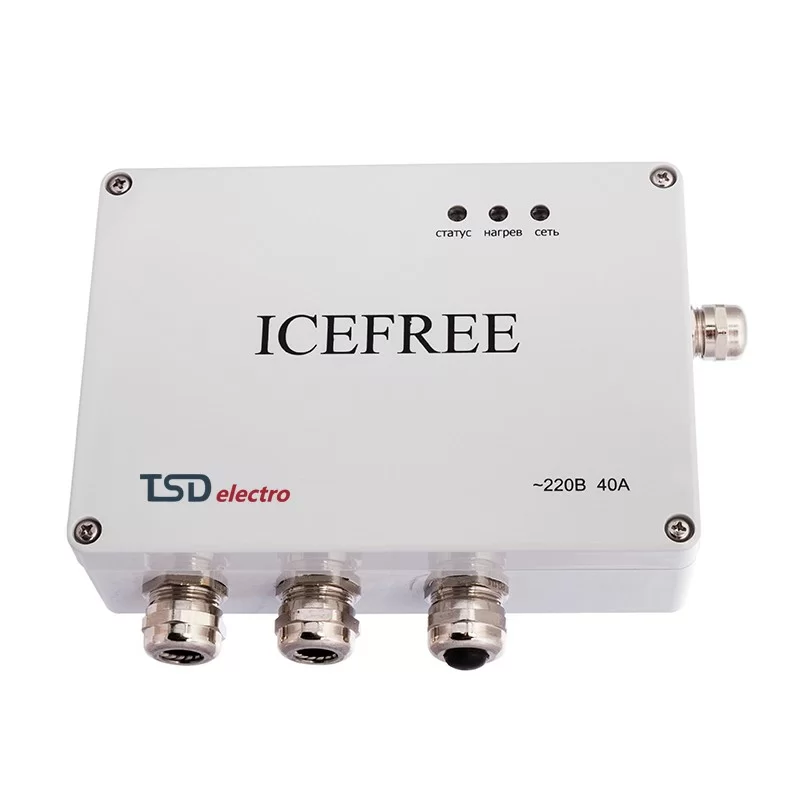

- ICEE FREE TS 16 (водостоки, кровли) — контроль нагрева при помощи датчика температуры воздуха;

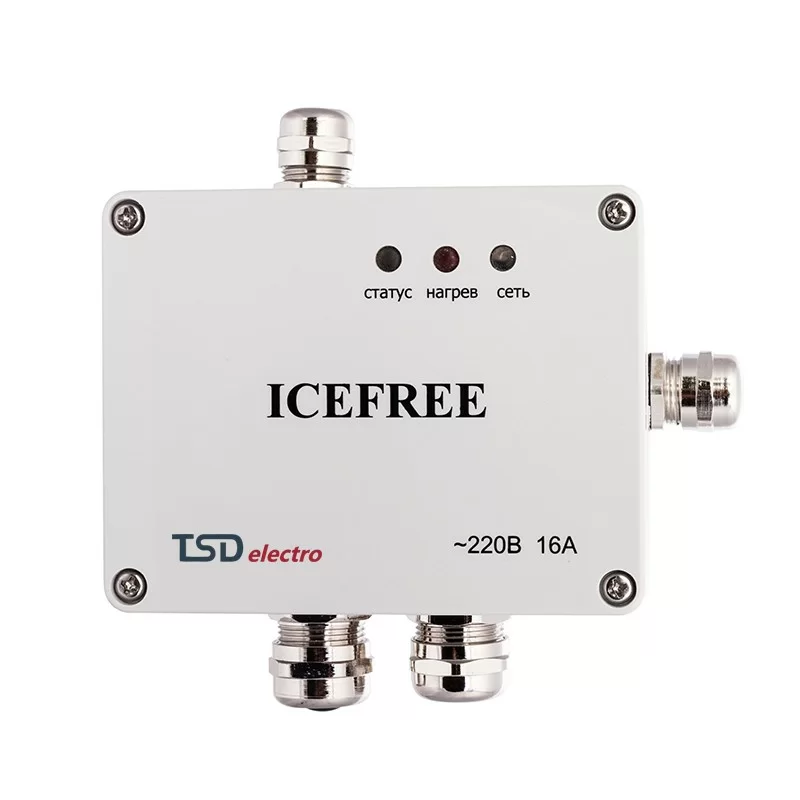

- ICEE FREE TR 16 (емкости, резервуары) — подключается к датчику температуры объекта;
- ICEE FREE TD 16 (открытые площадки) — контролирует нагрев совместно с датчиками температуры поверхности и воздуха.
В зависимости от модификации регуляторы подходят как для внутреннего, так и наружного монтажа. Их используют отдельно либо в комплекте со шкафами управления.
Продукция TSD Electro

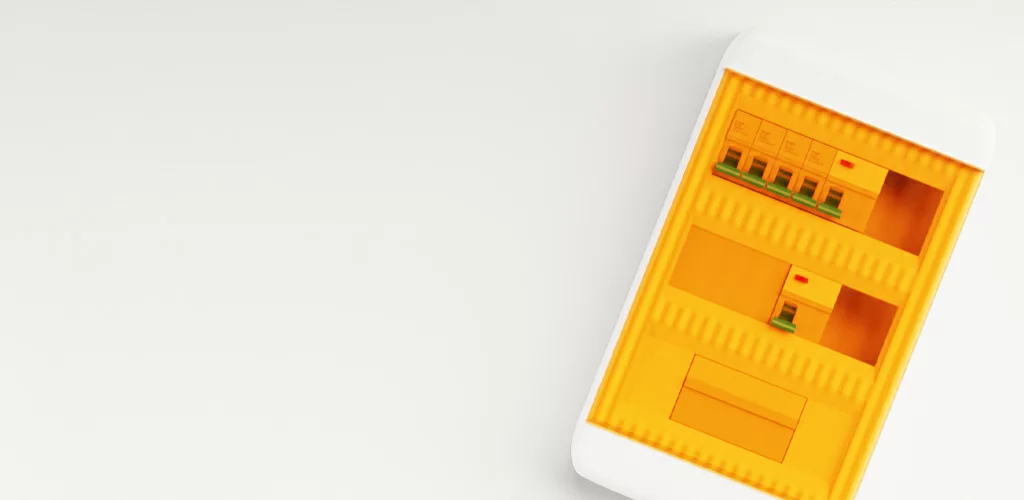

![электро.jpg электро.jpg](/upload/medialibrary/1f9/kai19zzoekh91xg316z93xclduhx6nrl/электро.jpg)
В серию TSD Electro включена широкая номенклатура товаров, предназначенных для подключения кабелей, приема и распределения электроэнергии. Это коробки подключения, шкафы управления, клеммные блоки и кабельные вводы. Все они были разработаны специально для подключения кабелей серий TSD и ICE FREE. Однако подходят для монтажа других систем обогрева при условии соответствия рабочих характеристик.

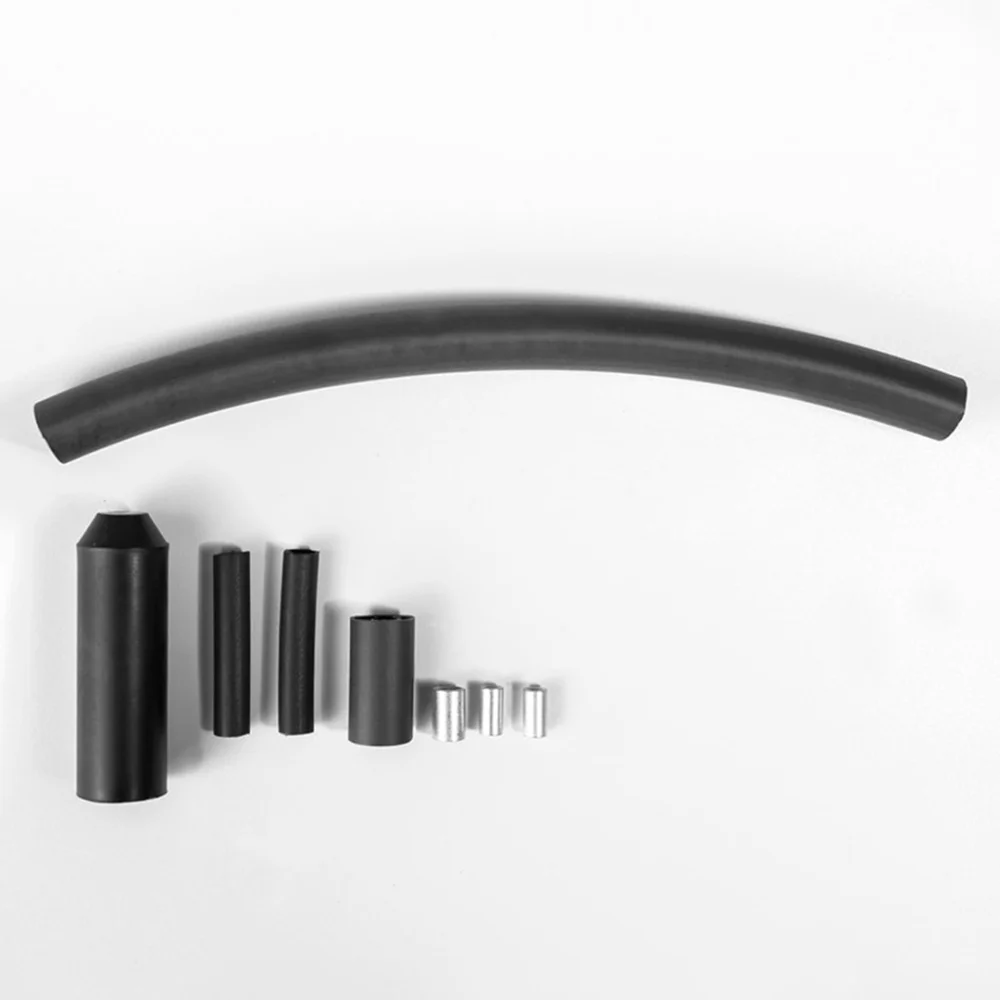

Комплекты для монтажа и соединения кабелей
![Комплекты для монтажа и соединения кабелей.jpg Комплекты для монтажа и соединения кабелей.jpg](/upload/medialibrary/afe/8t0bhcfsu0338on0tlfsar3zdzkbc8bp/Комплекты%20для%20монтажа%20и%20соединения%20кабелей.jpg)

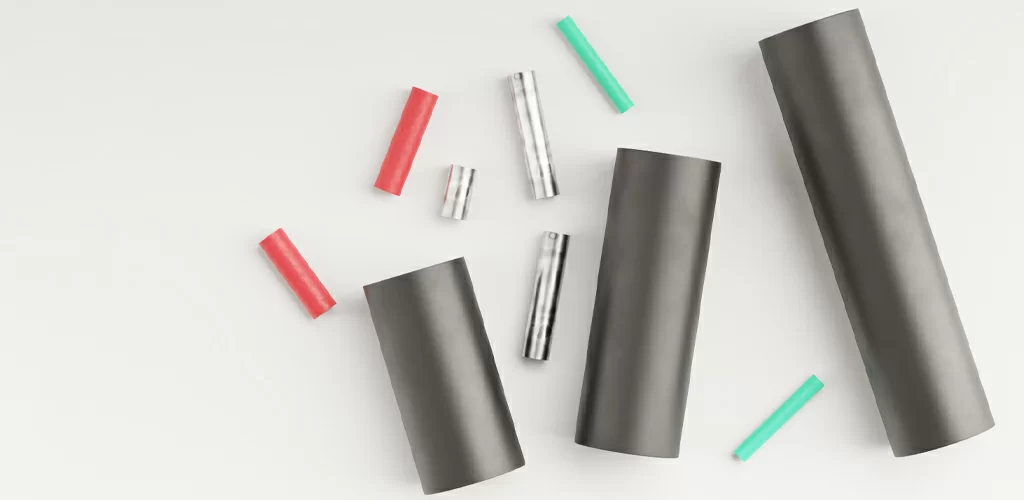

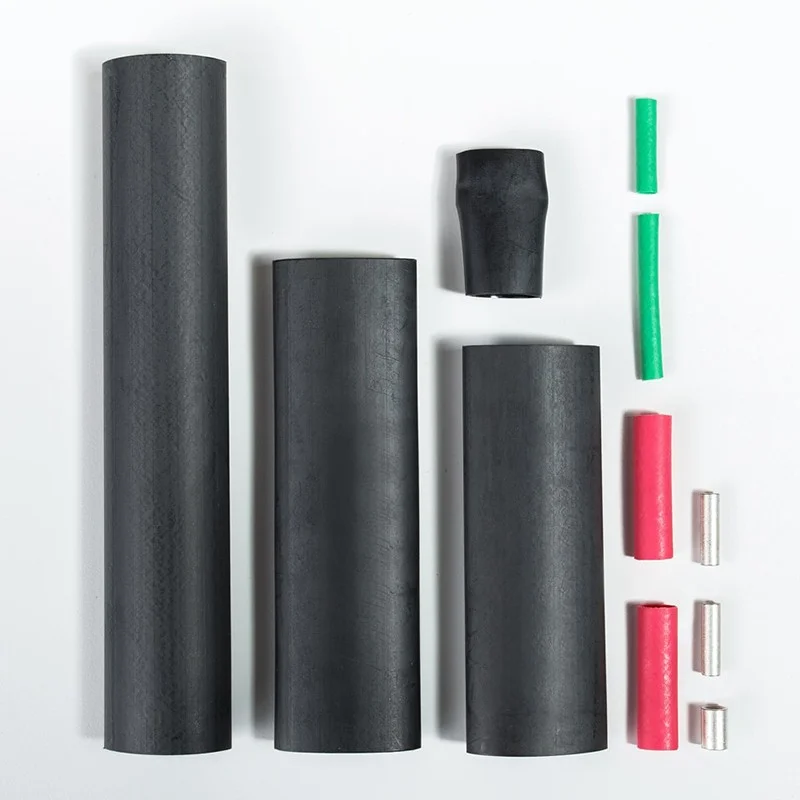

Для укладки саморегулирующихся кабелей TSD компания Теплоресурс производит фирменные комплекты, которые позволяют выполнить монтаж концевой и соединительной муфты. Их использование обеспечит корректную эксплуатацию системы обогрева в широком температурном диапазоне – от -60 °C до 85 °C.
