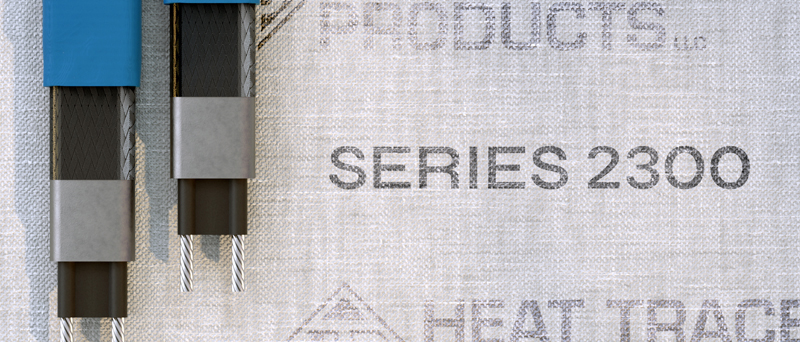

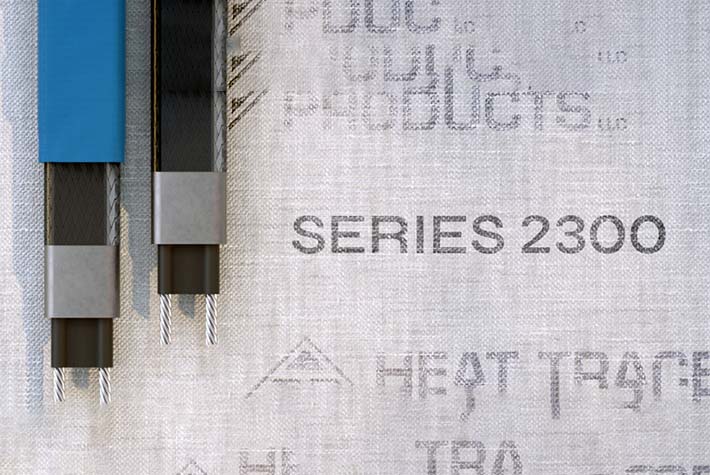

Среднетемпературный американский греющий кабель Heat Trace Products Серия 2300 для промышленных объектов

Американские системы обогрева Heat Trace Products разработали для эффективной защиты от замерзания, а также стабильного поддержания заданных технологических температур. Кабели серии 2300 обладают повышенным уровнем теплоотдачи. Они способны поддерживать температуру до 120 °C. В эту серию включены кабели для эксплуатации в неблагоприятных и обычных средах.

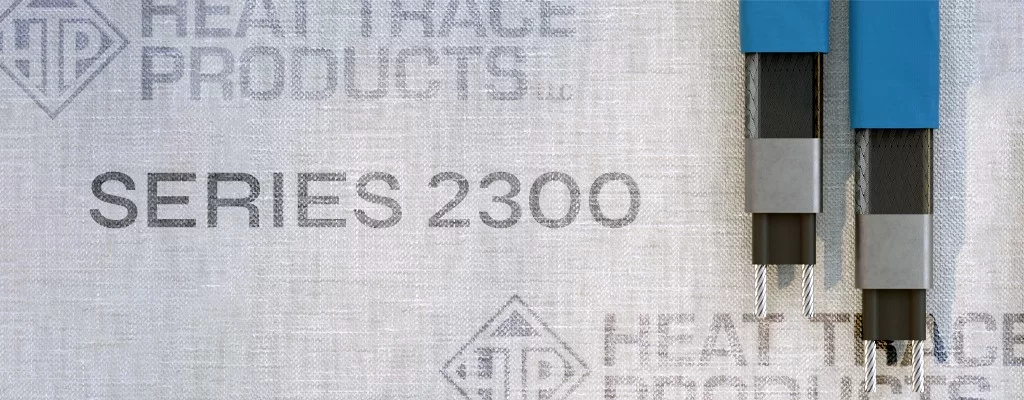

Конструктивные и эксплуатационные особенности кабелей Heat Trace

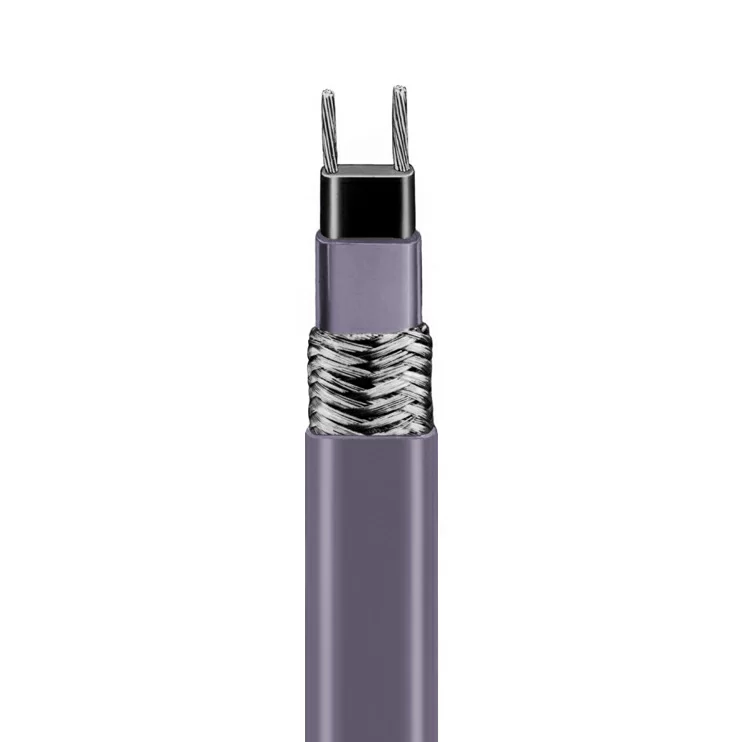

Защитная оболочка систем обогрева Heat Trace изготовлена из стойкого фторполимера. Она обеспечивает кабелям устойчивость к агрессивному воздействию органических и коррозионных материалов. Дополнительную механическую прочность системам обогрева придает защитный экран-оплетка.

Кабели Heat Trace серии 2300 — саморегулирующиеся. Смонтированные на их базе системы обогрева способны реагировать на изменение температуры в разных зонах трубопроводов или резервуаров. При перегреве жидкости кабели отдают меньше тепла, а при охлаждении — больше.

Функцию саморегуляции двухжильным кабелям Heat Trace Products обеспечивает нагревательный сердечник (матрица). Он изготовлен из модифицированного фторполимера и способен менять сопротивление в зависимости от окружающей температуры. При повышении температуры фторполимерного сердечника увеличивается его сопротивление, благодаря чему автоматически снижается тепловыделение.

Плюсы кабелей Heat Trace Серия 2300:

• высокий КПД — благодаря функции саморегуляции уменьшается потребление энергии, необходимой для стабильного поддержания заданной температуры;
• морозостойкость — сохраняет рабочие характеристики зимой при -40 °C и позволяет выполнить монтаж при -50 °C;
• износостойкость — защитная оболочка выдерживает эксплуатацию в опасных средах, продувку горячим паром;
• сохранение работоспособности при перехлестах — кабели Heat Trace Серия 2300 при наложении отдельных участков друг на друга не перегорают благодаря функции саморегуляции;
• вариативность — можно отрезать кусок кабеля любой длины без риска повлиять на теплотехнические характеристики системы обогрева;
• совместимость с разными трубопроводами — допустимый радиус гиба (25 мм) позволяет выполнить монтаж системы обогрева на коммуникациях с любыми размерами и конструктивными особенностями;
• эффективная передача тепла радиусным поверхностям — плоское сечение кабеля (14,6х6,8 мм) обеспечивает максимально возможную площадь соприкосновения с поверхностью труб и резервуаров;
• защита от внештатного повышения температуры — хотя кабели Heat Trace этой серии рассчитаны на работу в режиме до +120 °C, они способны выдержать кратковременное воздействие температуры +185 °C.

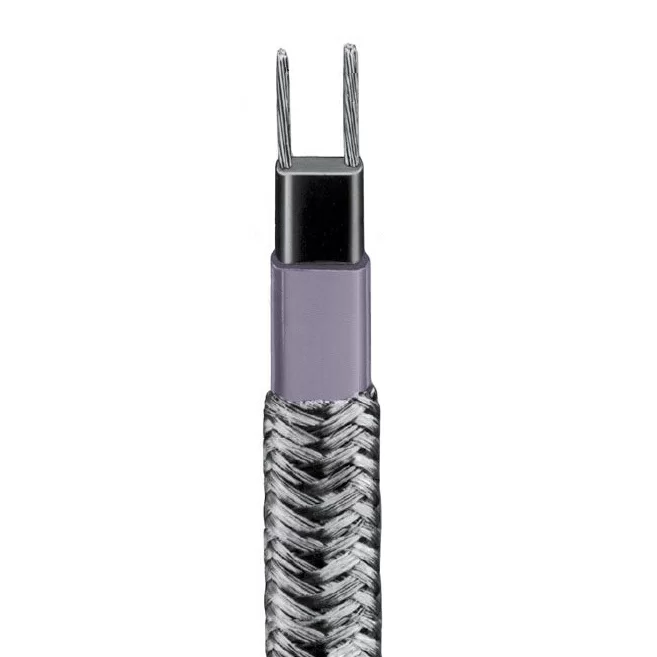

Разновидности экрана-оплетки:

• нержавеющая сталь — линейное сопротивление 0,41 Ω/м;
• луженая медь — линейное сопротивление 0,0098 Ω/м.

Для увеличения механической прочности систем Heat Trace Серия 2300 используют кабели с экраном-оплеткой из нержавеющей стали.

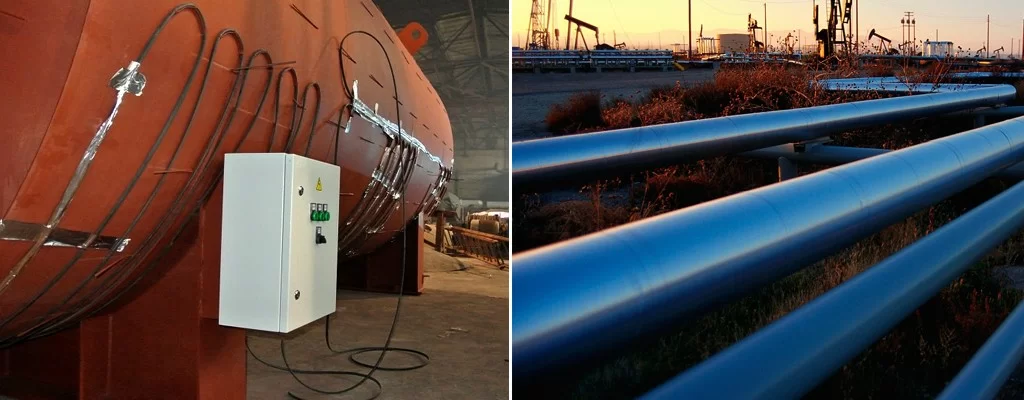

Область применения систем Heat Trace Products Серия 2300

Кабели Heat Trace Серия 2300 предназначены для монтажа систем обогрева промышленного назначения. Преимущественно их используют на трубопроводах, по которым транспортируется жидкость с высокой температурой. Кабели Heat Trace из 2300 серии подходят для монтажа на резервуарах и протяженных трубопроводах.

Рабочие характеристики Heat Trace Products Серия 2300

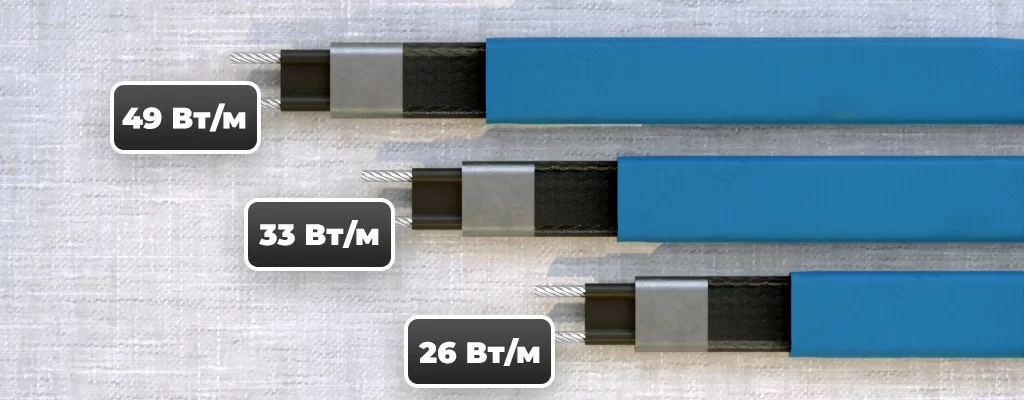

Этот вид кабелей представлен несколькими сериями, которые при 10 °C и напряжении 240 В имеют номинальную линейную мощность:

• 26 Вт/м;
• 33 Вт/м;
• 49 Вт/м.

Системы обогрева способны работать при разном напряжении 208–277В, а также 110–120В. Их линейная мощность увеличивается или уменьшается вместе с изменением напряжения. Поэтому при расчетах рекомендуется использовать коэффициент корректировки мощности, предоставленный для всех кабелей этой серии.

Монтаж и подключение кабелей 2300 серии Heat Trace Products

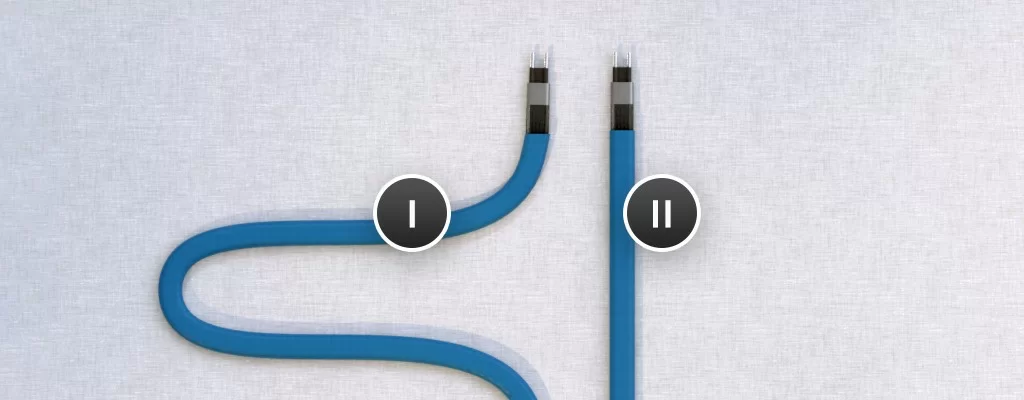

Благодаря защите от перегорания при перехлестах кабели Heat Trace можно крепить не только на трубах, но и на запорной арматуре, клапанах, технологическом оборудовании. Это позволяет обеспечить обогрев по всей длине коммуникаций. Кабели можно укладывать:

1. линейно;
2. змейкой.

Выбор способа укладки зависит от выходной мощности кабеля и требуемой теплоотдачи на метр трубопровода. При недостаточной линейной мощности кабеля выбирают способ укладки змейкой. Это позволяет повысить уровень теплоотдачи. Шаг укладки нагревателя можно определить при помощи таблиц.

При монтаже на пластике необходимо использовать специальную алюминиевую фольгу, которая равномерно распределяет тепло. Для фиксации кабелей на трубах используют фирменные ремешки–хомуты либо стекловолоконные ленты. Для контроля температуры предусмотрены линейные термостаты либо термостаты с датчиками окружающей среды.

Дополнительный плюс систем Heat Trace — для их подключения разработана широкая номенклатура фирменных оригинальных комплектующих:

• торцевые уплотнения;
• контакторы;
• системы контроля (мониторы);
• концевые заделки;
• переходники;
• коробки;
• выключатели.

На выбор выключателей влияет суммарная длина цепи. Также необходимо учитывать, какая серия кабеля Heat Trace 2300 используется для монтажа системы обогрева. Чтобы избежать ошибок на этапе комплектации, рекомендуется воспользоваться таблицами от производителя кабельных систем.
