Крепления для кровельного кабеля и теплого пола

Крепления для греющего кабеля - монтажные элементы, обеспечивающие положение электрокабеля на обогреваемой поверхности в соответствии с проектом или инструкцией завода-производителя. При монтаже очень важно надежно закрепить нагревательный провод, чтобы обеспечить эффективный обогрев и не допустить самопересечения проводов.

Избежать самопересечения особенно важно для греющих резистивных кабелей, которые при этом перегреваются и выходят из строя.

Требования к креплениям для греющего кабеля

Основные требования к крепежным элементам, которые используются для фиксации нагревательных систем:

1. Эстетичный вид. Крепления должны быть незаметными, компактными и не портить внешний вид обогреваемой поверхности.
2. Надежность. Крепления должны обеспечивать надежную фиксацию длительное время под влиянием механических нагрузок и других факторов.
3. Сохранение эксплуатационных свойств. Кабель должен быть закреплен так, чтобы компенсировалось его расширение при нагреве, но при этом исключалось бы его движение.

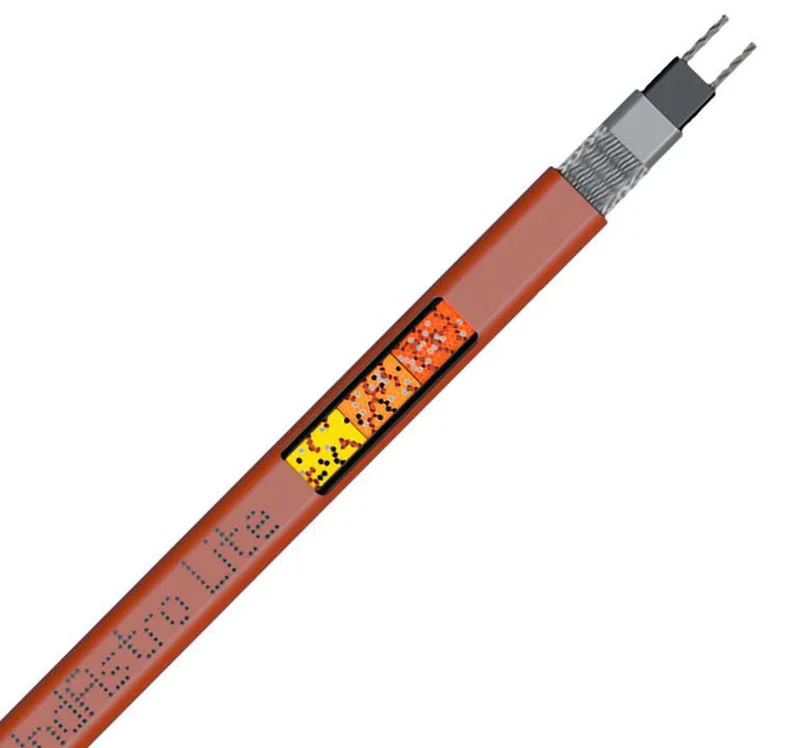

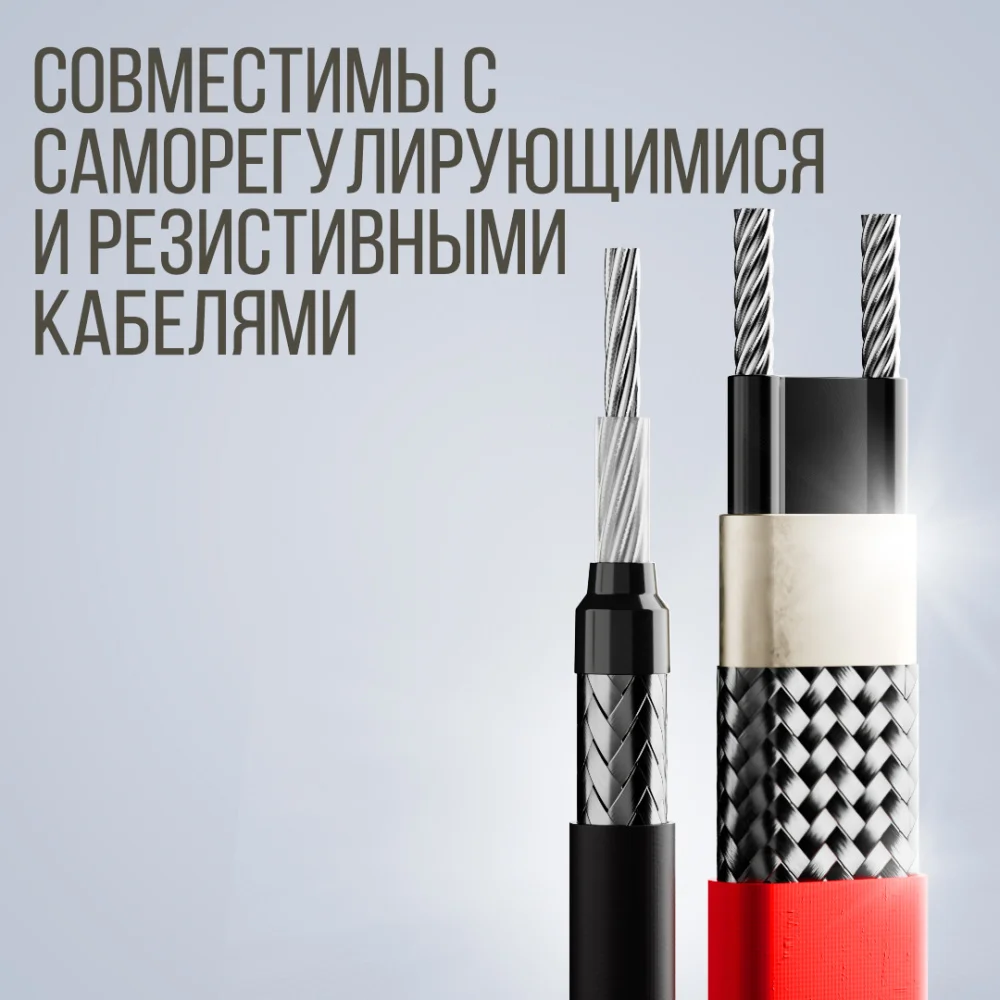

При выборе креплений нужно учитывать тип кабеля (саморегулирующийся или резистивный), материал оболочки, место укладки. Правильно выбранное крепление - это залог стабильной и долгосрочной работы системы антиобледенения и обогрева. Инженеры «Альфа Опт» помогут выбрать крепления для любого греющего кабеля, который есть в нашем каталоге, а также рассчитают нужное количество крепежных элементов.

Крепежные материалы для греющего кабеля

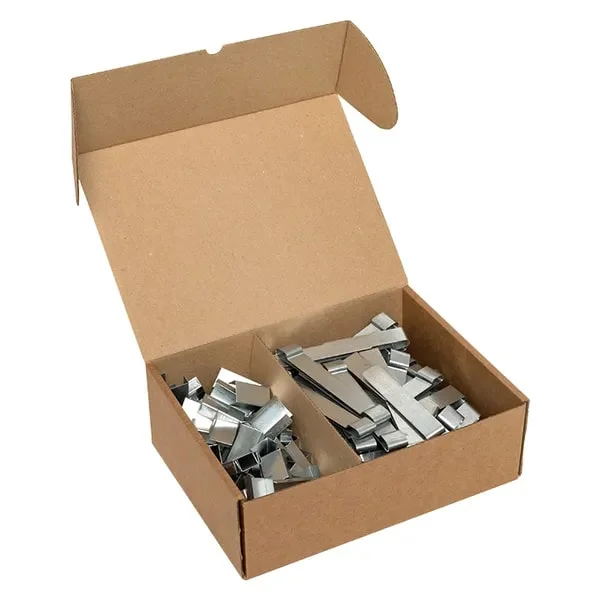

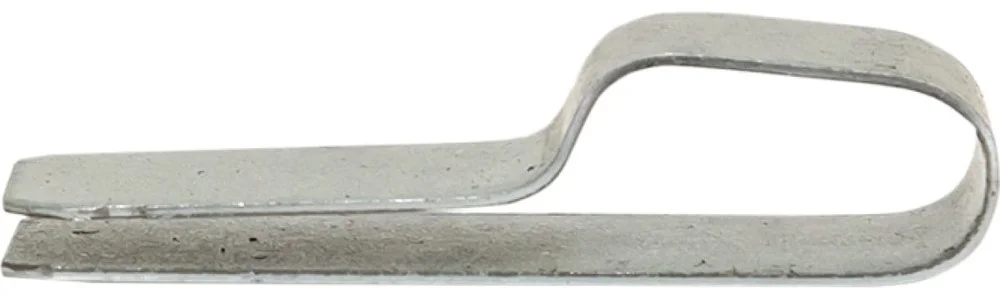

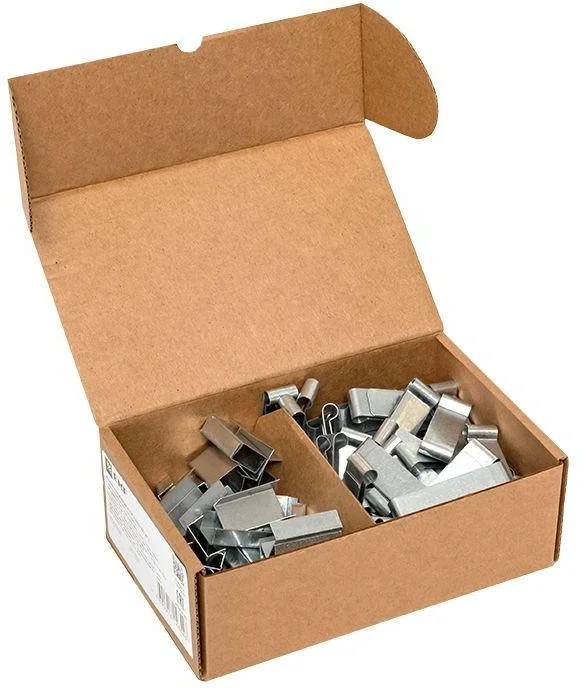

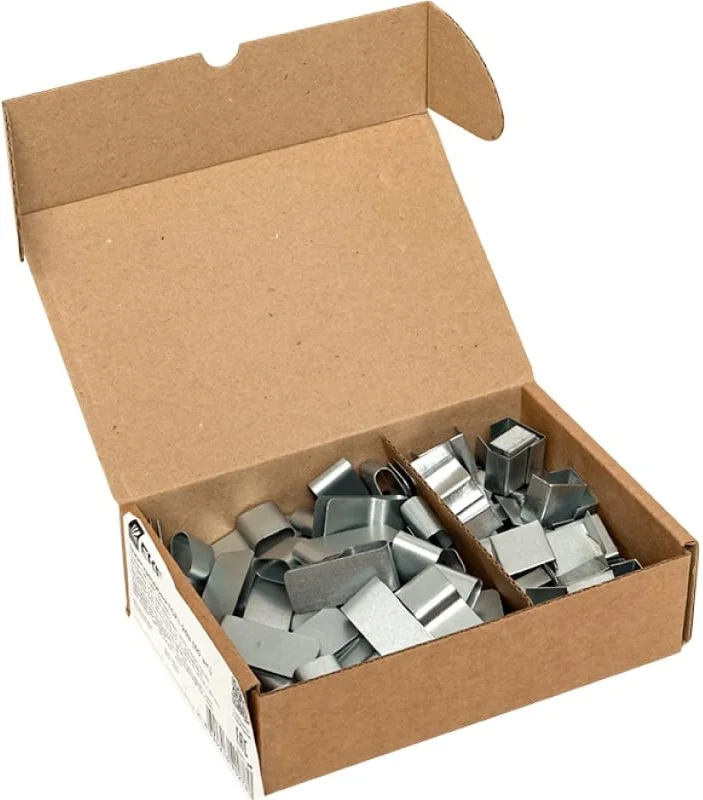

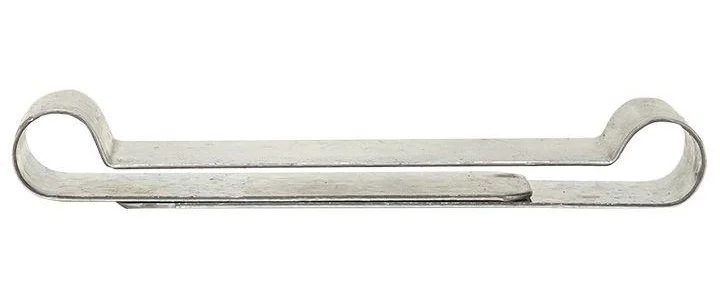

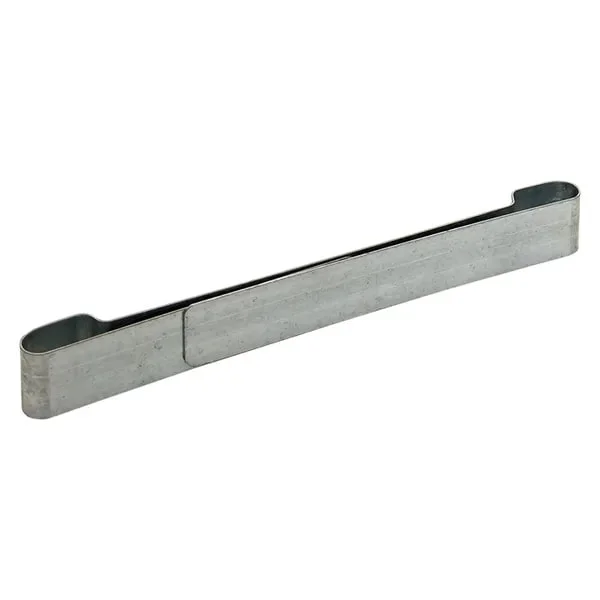

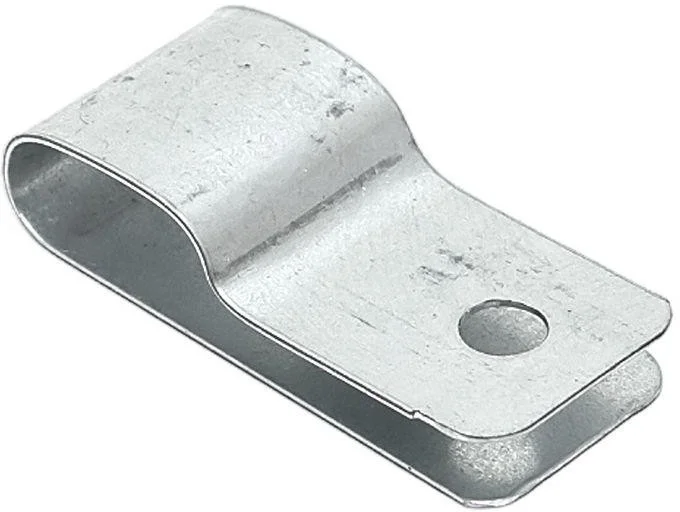

1. Крепёжные элементы. Речь идёт о специальных крепёжных элементах для монтажа греющего кабеля на архитектурные элементы, такие как крыша, водосточные желоба, ендова и другие. Они обеспечивают необходимое расстояние между нитками кабеля, фиксируют по одной или несколько штук одновременно. Существует несколько модификаций со своими функциями:

• СР - для всех типов саморегулирующихся кабелей (лент) и секций ТСБЭ;
• БРН - для секций ТСОЭ, МНТ, НСКТ, НСКБ;
• Т, 2Т - ля крепления к одной или двум ниткам троса;
• К - для крепления на капельнике;
• В - кабель расположен вертикально (при укладке на снегозадержании) – для зажимов типа СР;

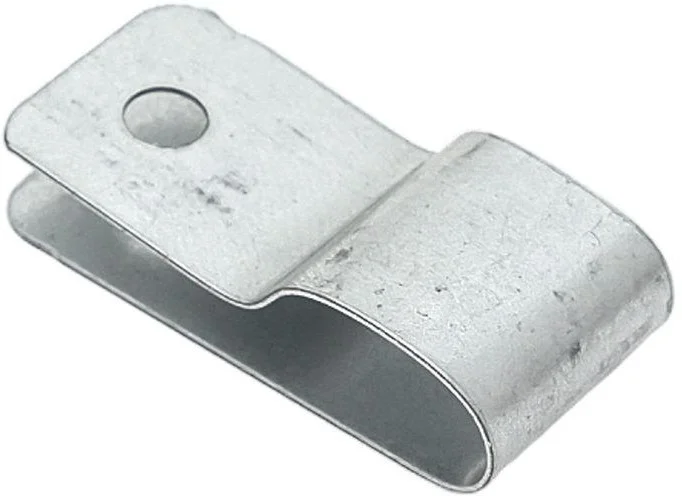

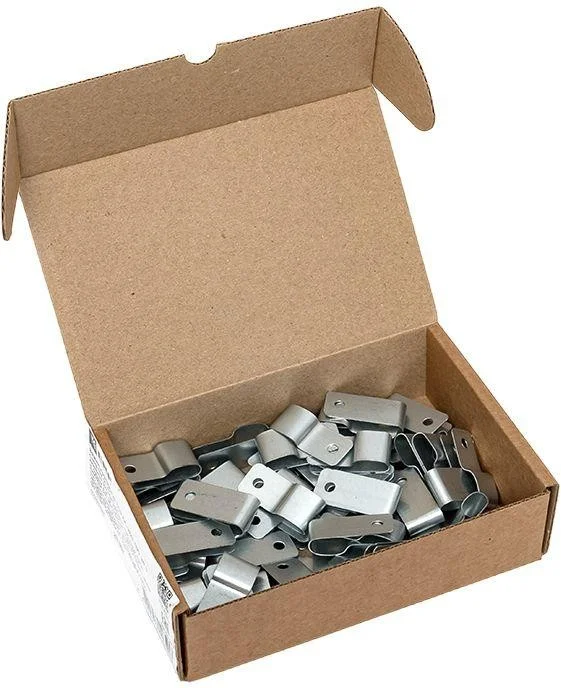

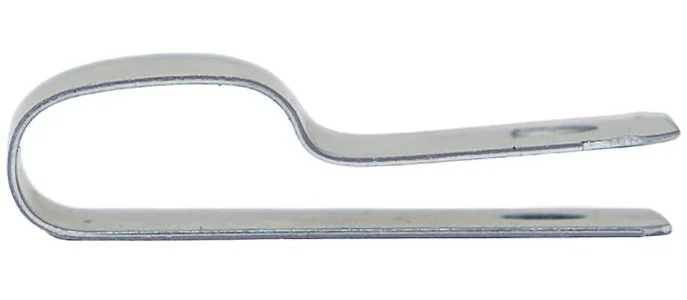

• О - зажим с отверстием под заклепку (без фиксатора).

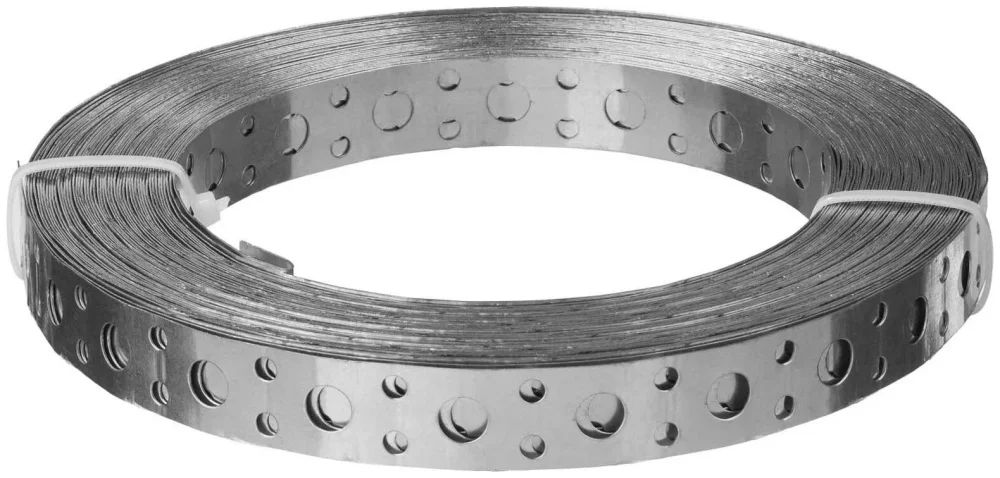

2. Монтажная оцинкованная лента. Универсальный крепеж, который подходит для резистивного и саморегулирующегося кабеля, в т.ч. в мягкой оболочке. Лента имеет перфорацию и предназначена для надежного крепления нагревательного кабеля к любым поверхностям в помещениях и на открытом воздухе. Универсальная лента монтажная 25 изготовлена из тонколистной оцинкованной полосы. Материал прочный, гибкий, устойчивый к коррозии и агрессивным средам.

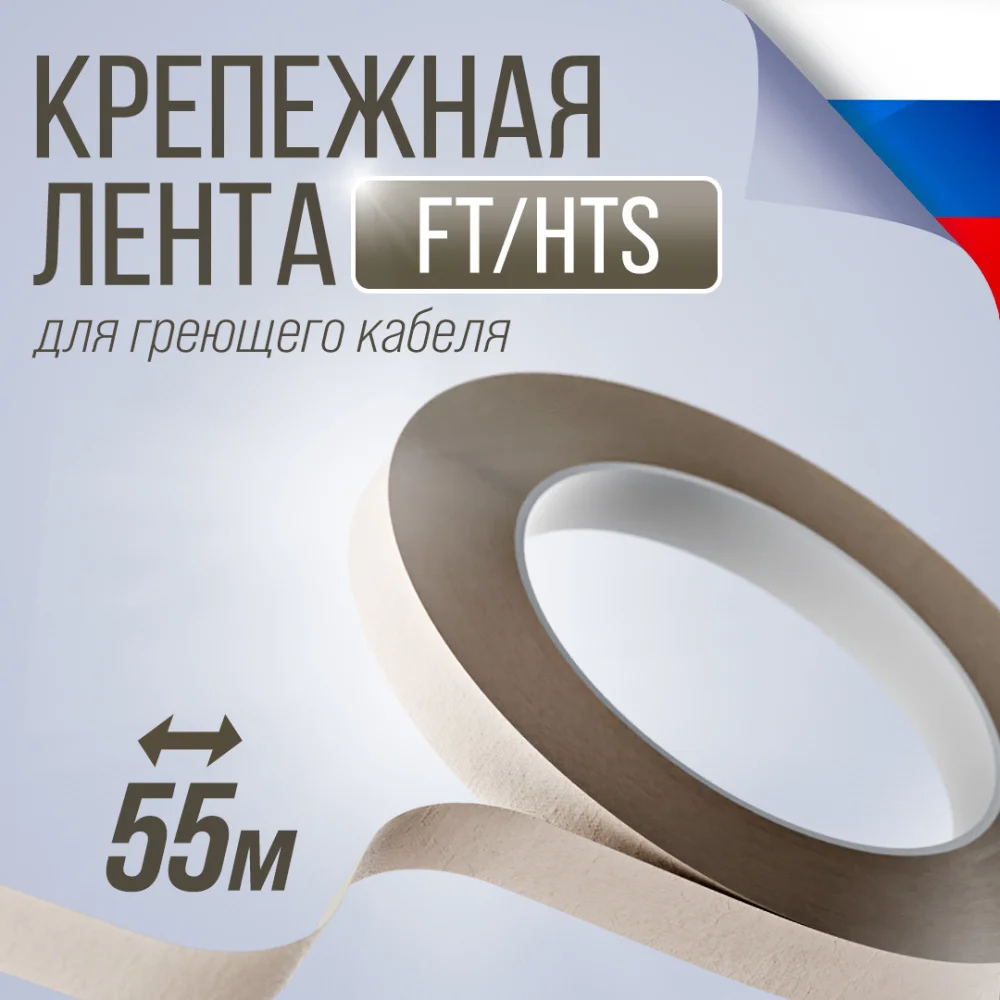

3. Лента крепёжная FT/HTM. Это самоклеящаяся адгезивная крепёжная лента. Она специально предназначена для монтажа греющего кабеля на объекты с поддержанием высоких температур и на округлые поверхности, т. е. вокруг или на трубу. На кровлях её используют редко, только наличии подходящих архитектурных элементов.

Вязальная проволока и пластиковые стяжки не используются для греющего кабеля. Они могут пережать оболочку, токопроводящие жилы и кабель перегорит.

Крепеж греющего кабеля на кровле и водостоках

На металлической кровле из металлочерепицы, ондулина или профнастила нагревательный электрокабель крепится с помощью кровельных саморезов и зажимов. Для обеспечения герметичности крепления нужно изолировать силиконом. Для сокращения количества отверстий в кровельном покрытии можно использовать универсальную монтажную ленту-25.

На мягкой или мембранной кровле из полимеров, мастики, битума используется только перфорированная монтажная лента-25. Лента крепится к кровельному покрытию с помощью отрезков того же материала навариванием горелкой (сваркой) или наплавлением феном. На 1 м оцинкованной ленты наваривают 2-3 отрезка кровельного материала размером 5х5 или 10х10 см.

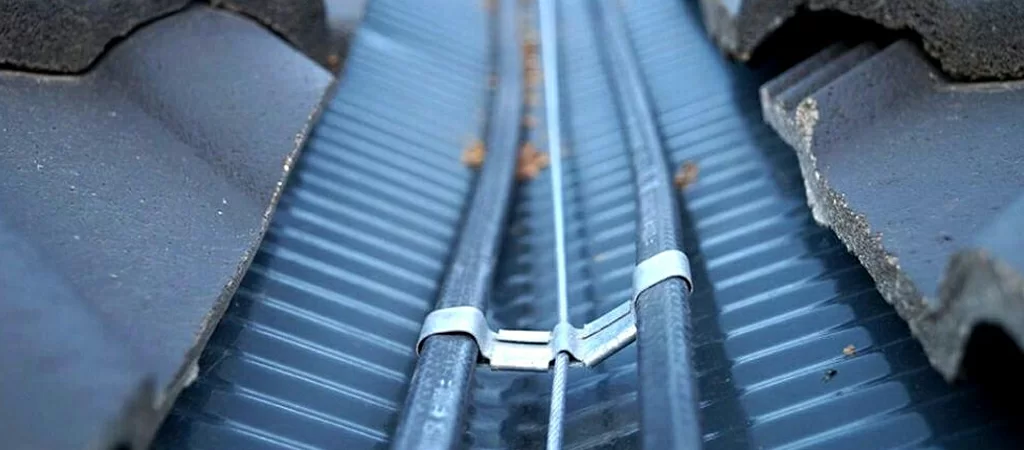

В ендовах греющий электрокабель крепится на трос металлическими зажимами.

В водосборных лотках в качестве крепления греющего кабеля применяют монтажную перфорированную ленту, которая крепится в лотке с помощью саморезов.

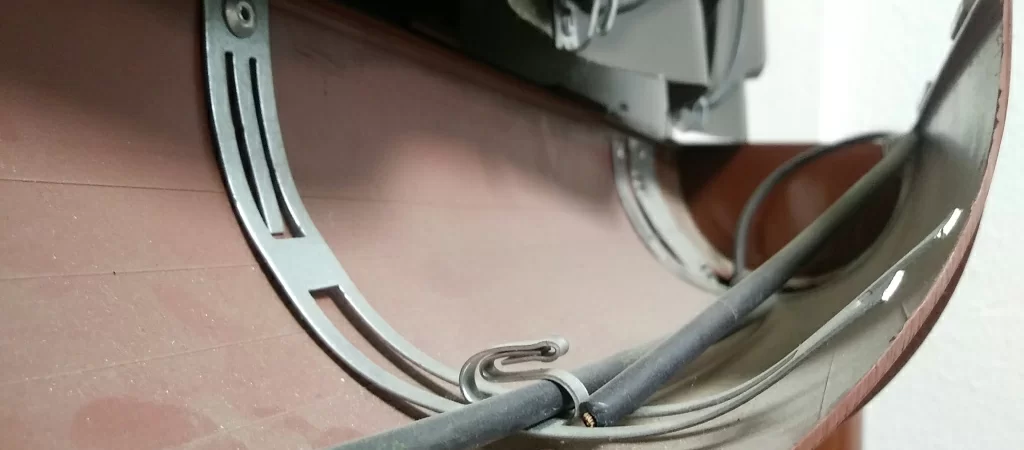

В водостоках греющий кабель устанавливается на тросах ПВХ, которые крепятся на Т-образную пластину металлическими зажимами в месте, где перехода водосбора в водосточную трубу.

В ливневой канализации нагревательный кабель монтируется без крепления, если монтаж выполняется в 1 нитку. Если кабель укладывается в 2 нитки, то применяются металлические зажимы, обеспечивающие одинаковое расстояние между нитками.

Монтажная лента для теплого пола

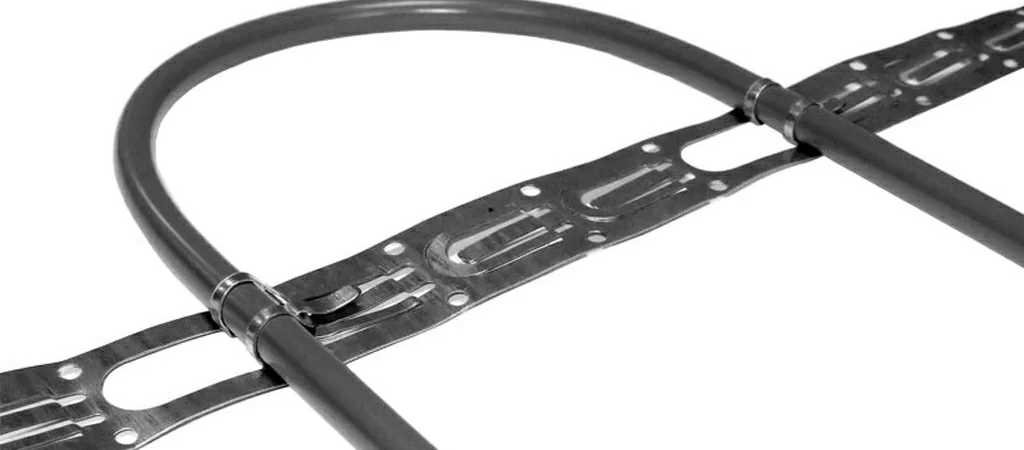

Универсальная перфорированная лента из оцинкованного листа - оптимальный вариант крепления для систем теплый пол на основе греющего кабеля. Лента обеспечивает точное пространственное положение электрокабеля, предотвращает его движение и самопересечение. Не нужно что-то дополнительно высчитывать и размечать.

Лента крепится поперек витков греющего кабеля с выбранным шагом.

Вывод

Греющий кабель - это кабель, который имеет сложную техническую конструкцию. Для того, чтобы кабель работал долго и безаварийно, необходимо соблюдать правила монтажа и использовать специальные крепёжные элементы.

Монтажная оцинкованная лента -универсальное изделие, которое подходит для надежного, простого и долговечного крепления греющего кабеля как на кровле, так и для тёплого пола.

Инженеры Альфаснаб помогут выбрать крепление для греющего кабеля, которое подойдет по всем параметрам под ваш проект обогрева.

Читайте также:

Обогрев желобов и водостоков

Греющий кабель для обогрева труб внутри водопровода

Обогрев канализации внутри трубы

Автор статьи

Дмитрий Бельмесов

Специалист по системам электрообогрева, стаж более 11 лет
