Крепления кабеля для кровли

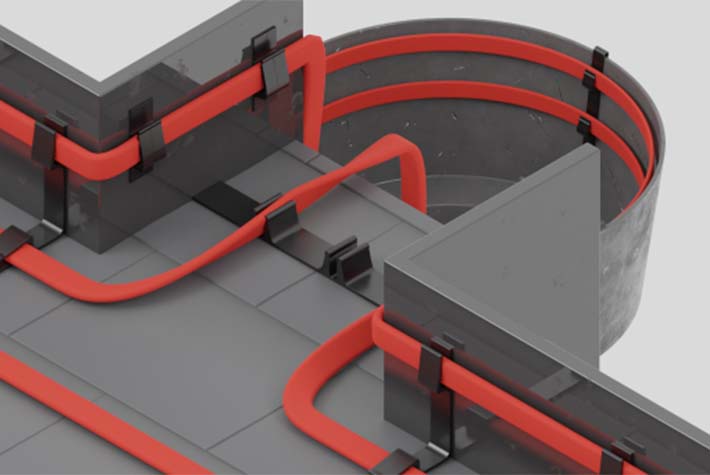

Кабельный обогрев кровли — популярный способ для борьбы с наледью на крышах. Однако при неправильном монтаже системы антиобледенения эффективность метода снижается из-за проблем с фиксацией. Чтобы корректно выполнить укладку кабеля, необходимо верно подобрать крепежные элементы и рассчитать их количество. Это сократит время монтажа и обеспечит надежную работу системы электрообогрева кровли. В каталоге компании «Альфаопт» представлены крепежные элементы от отечественных производителей, ассортимент которых позволит выполнить укладку греющего кабеля на крыше с любым рельефом.

Как правильно выбрать крепеж для укладки кабеля на кровле

Для монтажа на отдельных участках кровельной конструкции предусмотрены специальные элементы, удерживающие кабель в правильном положении. Это позволяет избежать критических изгибов, перехлеста, провисания и соскальзывания кабеля. В процессе выбора требуется не только правильно определить тип крепежа, но и верно рассчитать необходимое количество фиксирующих элементов.

Также имеет значение материал, из которого изготовлены крепежи для систем кровельного обогрева. Ведь зажимы должны надежно удерживать кабель и вместе с тем не сдавливать его. Также материал должен быть безопасен для кровельного покрытия. Оптимальный вариант — термопластичный эластомер. Благодаря добавкам он практически не реагирует ни на температурные перепады, ни на воздействие УФ–излучения. Крепежи из термопластичного эластомера позволяют проводить монтажные работы в мороз до -35 °C.

Надежные и удобные крепежи предлагает ООО «СКМ-Волга» с богатым опытом монтажа и обслуживания систем антиобледения кровли. Специалисты этой компании разработали зажимы, позволяющие выполнить укладку на всех конструктивных элементах кровли. Для производства крепежей ООО «СКМ-Волга» как раз использует термопластичный эластомер. Зажимы спроектированы таким образом, что их можно устанавливать отдельно от кабелей. Они совместимы как с резистивными, так и саморегулируемыми системами обогрева.

Цена крепежей для монтажа кабеля на кровле от ООО «СКМ-Волга» ниже стоимости зарубежных аналогов. Эти зажимы можно приклеивать и крепить методом сквозной фиксации. Наличие 2 способов фиксации дополнительно ускоряет и упрощает процесс укладки греющего кабеля на кровельной конструкции. Если покупателя не устраивает базовый черный цвет зажимов, на предприятии ООО «СКМ-Волга» по предзаказу изготовят крепежи любого цвета.

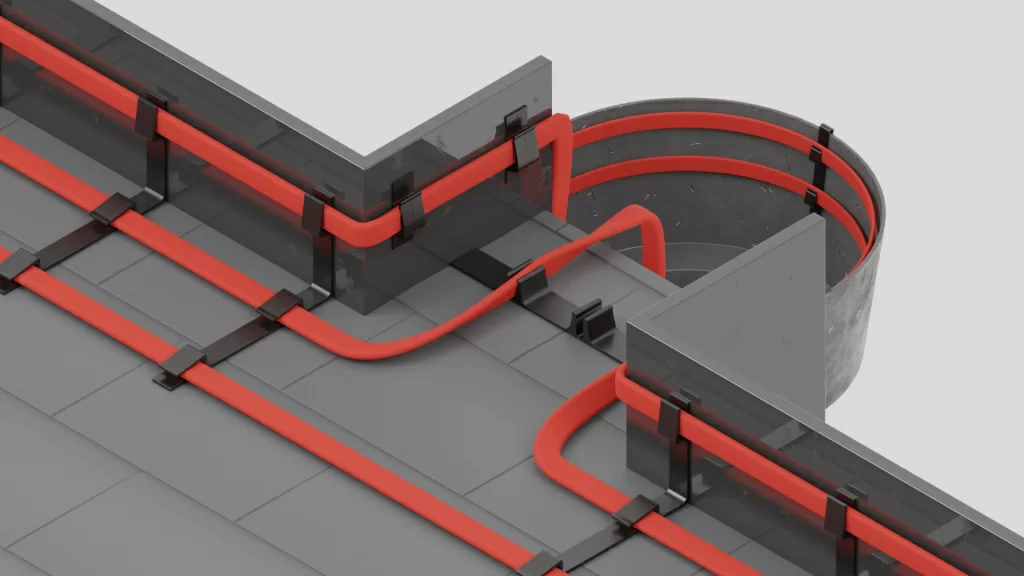

Для участков плоской кровли

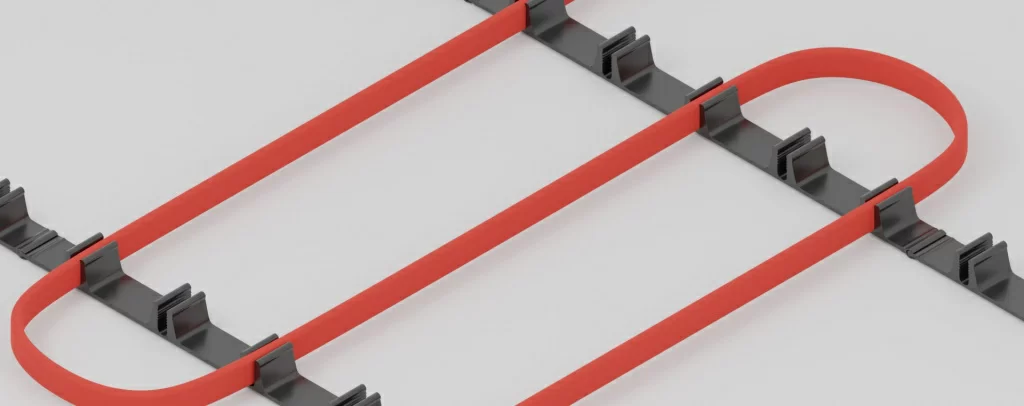

На плоских участках крыши систему обогрева монтируют при помощи зажимов КМ/У1-6, имеющих 6 проушин. Для состыковки этого вида крепежных элементов у них с одной стороны предусмотрен паз, а с другой — шип. Перед фиксацией на кровле зажимы КМ/У1-6 предварительно соединяют друг с другом. Эти крепежные элементы также используют при укладке кабеля для обогрева различных открытых площадок.

Для карниза

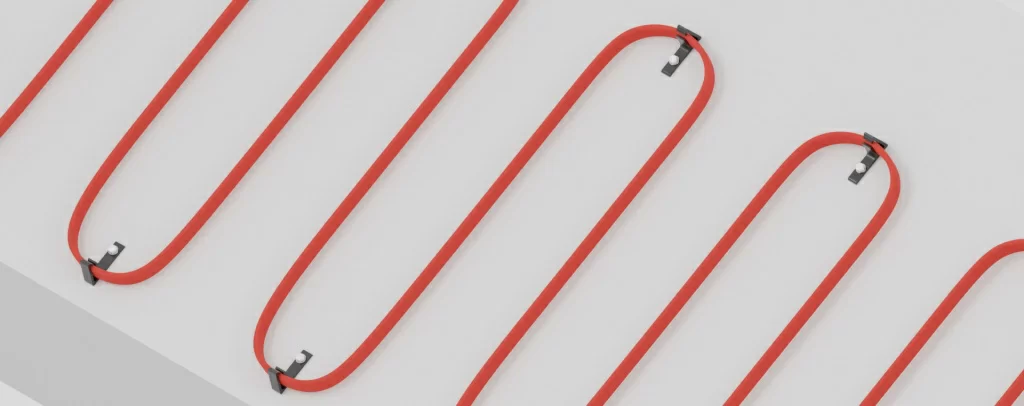

Для фиксации кабеля на карнизе предназначены зажимы КМ/К-2 с парой проушин — верхней и нижней. Нагрузочная способность зажима составляет 42 кг, что позволяет надежно удерживать кабель. Крепежи КМ/К-2 наилучшим образом зарекомендовали себя на кровле без снегозадержателей и уклоном не более 30 градусов.

Для водосборного лотка

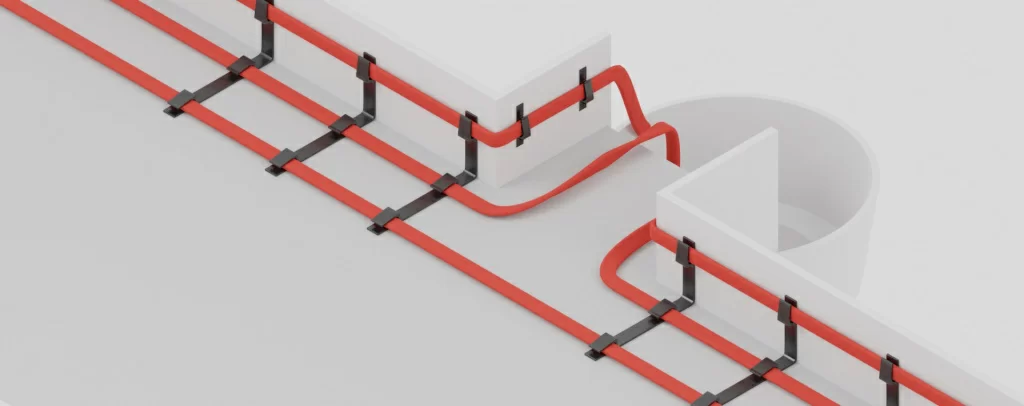

Укладку кабеля внутри водосборного лотка выполняют с применением крепежных элементов КМ/3В. Они позволяют протянуть 2 нитки кабеля по всей протяженности водосборных лотков. Для фиксации кабеля предусмотрены специальные проушины, которые помогают равномерно его распределить по всей длине лотка.

Для водосточных труб

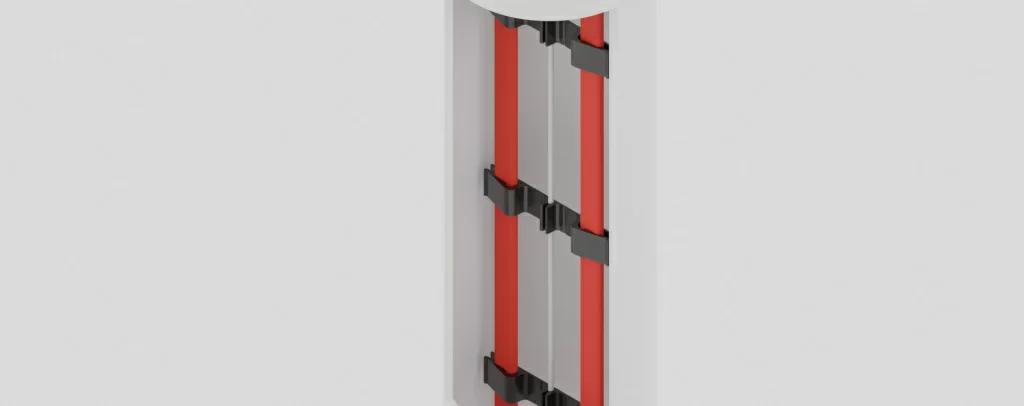

Нагревательный кабель на трубе фиксируют комбинированным способом — при помощи троса и зажимов КМ/Т. Чтобы не повредить кабель или трубу, трос защищен покрыт оболочкой их ПВХ. Помимо двух проушин для крепления кабеля на зажиме КМ/Т имеется паз. В него запрессовывается трос. При помощи такого набора на водосточной трубе можно надежно зафиксировать 2 нитки кабеля.

Зажим рассчитан на тянущую вертикальную нагрузку 2 ниток греющего кабеля в 24 килограмма 200 грамм. Аналогичный параметр стального троса составляет 15 килограммов 400 грамм. После установки всей конструкции тянущая нагрузка передается от кабеля к тросу, что обеспечивает надежность крепления и стабильность всей водоотводящей конструкции.

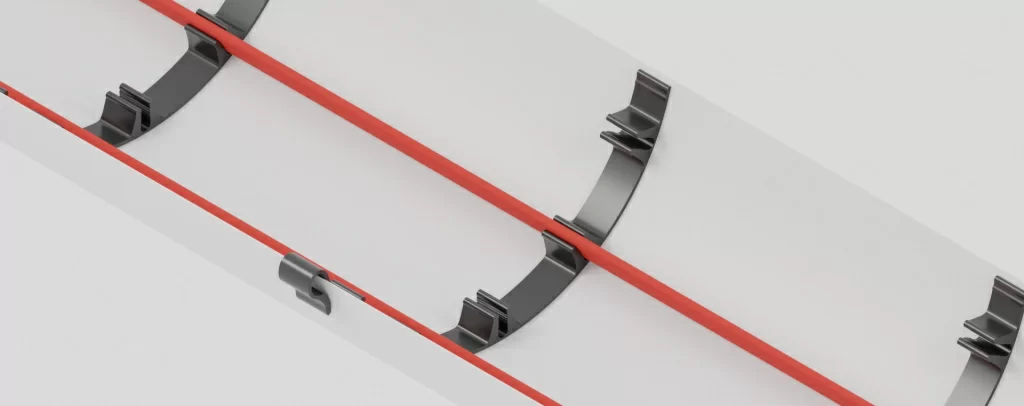

Для водосточного желоба

В большинстве водосточных систем, которые сегодня используют в гражданском строительстве, нагревательные кабели можно проложить при помощи зажимов КМ/В1-6. Эти крепежные элементы позволяют провести до 6 отдельных ниток. В желобе зажим КМ/В1-6 встает «в распор», благодаря чему для его фиксации не требуются дополнительные крепежные элементы.

Крепежи КМ/В1-6 равномерно распределяют нитки кабеля в желобе и исключают вероятность их перехлеста. Эти зажимы надежно удерживают кабели, что обеспечивает корректную работу и защиту от перегорания (актуально для резистивных кабелей).

Для ендов

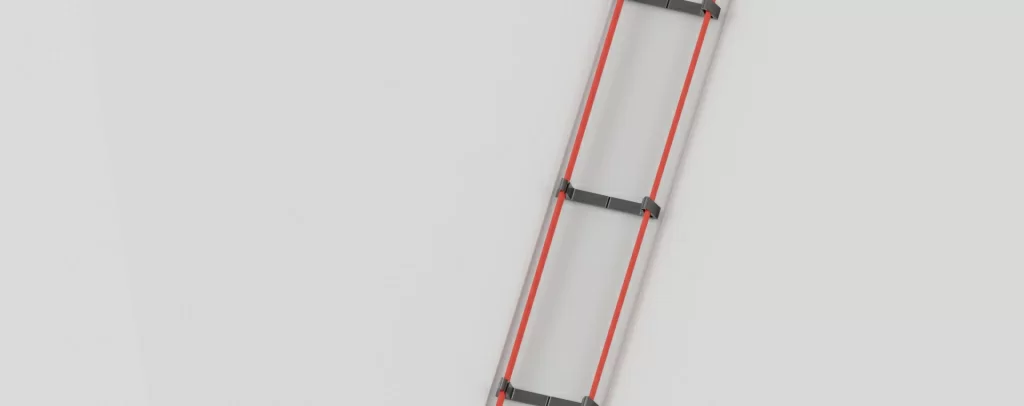

Чтобы закрепить кабель в ендовах необходимо купить зажимы КМ/К-2 и КМ/У. Именно комбинированные использование этих крепежных элементов обеспечит корректный монтаж систем обогрева на этом участке крыши. Укладку в ендове следует выполнять при помощи зажимов КМ/У, а крепежные элементы КМ/К-2 необходимо использовать для удержания петель кабеля в верхней и нижней части зоны обогрева.

Для капельников

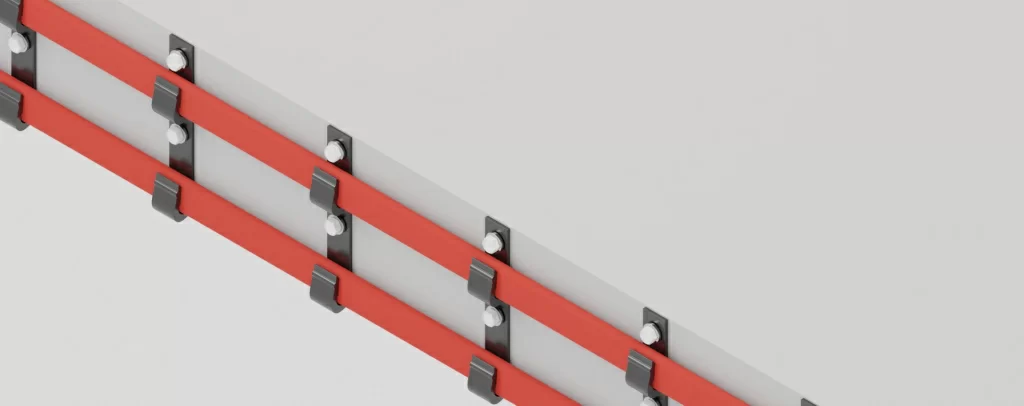

Как и в случае с ендовами, для капельников используют зажимы КМ/У. Они помогают равномерно распределить кабель и надежно удерживает его на капельнике. Кроме ендов и капельников, универсальные зажимы КМ/У подходят для монтажа систем кабельного обогрева резервуаров.

Для одиночных водоприемных воронок

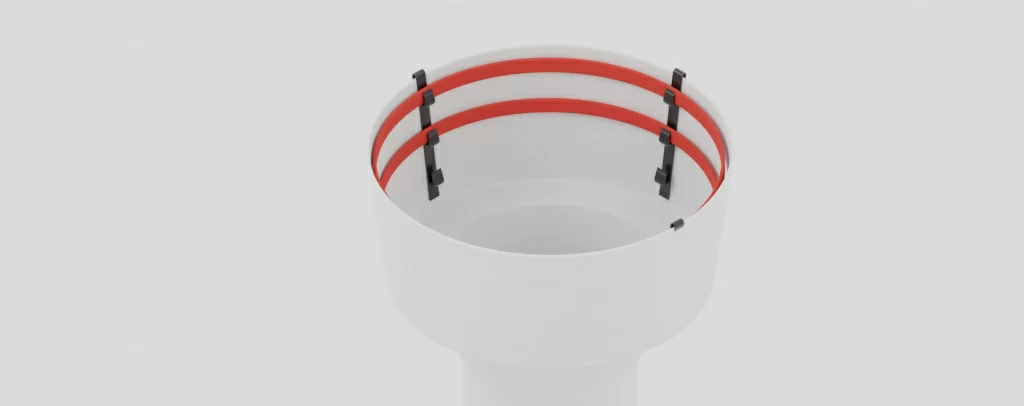

По внутренней стороне водоприемной воронки кабель фиксируют с применением зажимов КМ/3Т. Они имеют монтажный крюк, который обеспечивает надежную фиксацию. Использование этих зажимов позволяет спирально распределить кабель внутри воронки. Помимо крюка, зажим КМ/3Т оснащен стыковочным пазом для соединения с другими зажимами КМ.

Заключение

Для каждого вида зажимов предусмотрены индивидуальные методики определения их оптимального количества. Перед покупкой крепежей для греющего кабеля расчет можно выполнить самостоятельно или обратиться к сотруднику компании «Альфаопт» — наш специалист оперативно окажет квалифицированную помощь.
