Лучший греющий кабель премиум качества среди среднетемпературных аналогов по доступной цене

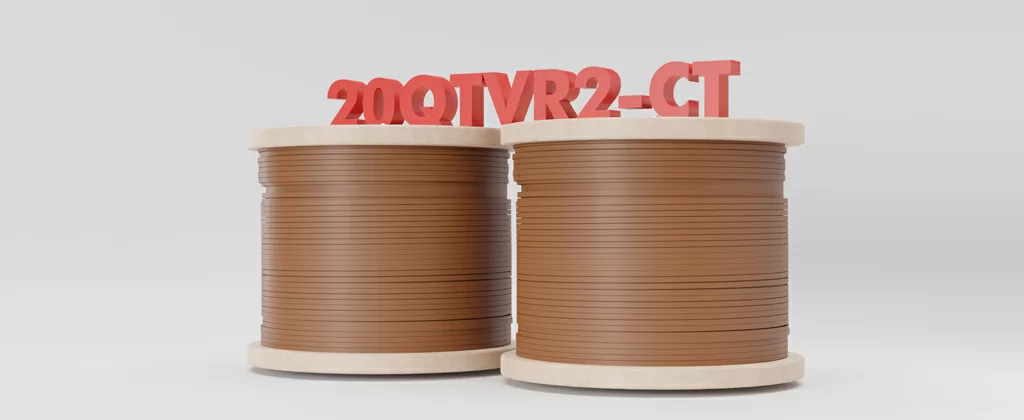

Греющий кабель 20QTVR2-CT от Raychem производства США - среднетемпературный саморегулируемый нагревательный кабель премиум качества, предназначенный для обогрева и поддержания температуры до 110℃.

Аналогом греющего кабеля QTVR по температурному диапазону является южнокорейская серия SRM, которая сейчас практически недоступна в РФ.

Назначение

Саморегулирующийся кабель Raychem предназначен для поддержания технологической температуры в диапазоне до 110℃ (класс Т4 по EN60079-30-1).

Греющий кабель используется для предотвращения замерзания вертикально и горизонтально расположенных трубопроводов из нержавеющей, углеродистой стали и других металлов и их сплавов, в том числе окрашенных. Электрокабель используется для бытовых и промышленных трубопроводов, транспортирующих жидкие, газообразные среды в том числе горючие и взрывоопасные (класс 1).

В быту кабель 20QTVR2-CT применяется для обогрева наружных и внутридомовых водопроводов, канализации, ливнестоков, газопроводов и т.д.

В промышленности изделия широко применяются для обогрева резервуаров, технических емкостей, расположенных над/под землей.

Технические характеристики и конструкция кабеля позволяет укладывать и эксплуатировать его при экстремально низких температурах окружающих среды до -60℃.

Нагревательные кабели серии QTVR разрешены к применению на судах, передвижных платформах в соответствии с сертификатом DNV.

Конструкция и материалы

Наружная оболочка электрокабеля 20 QTVR2-CT выполнена из фторполимера - термоустойчивого материала, обладающего устойчивостью к ультрафиолету, коррозии, химическим средам. Фторполимерная оболочка надежно защищает оплетку, матрицу и токоведущие жилы от воздействия внешних сред и механических повреждений.

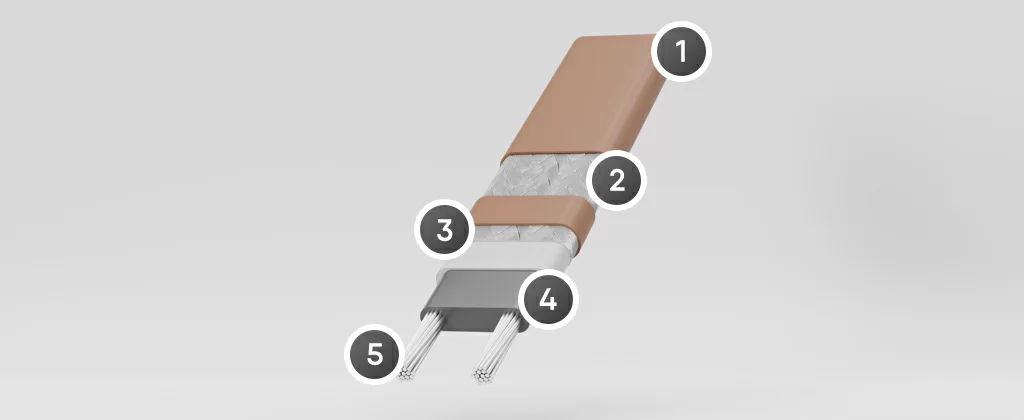

1. Наружная оболочка из фторполимера
2. Оплетка из луженой меди (максимальное сопротивление 0,010 Ом/м)
3. Электроизоляция из фторполимера
4. Саморегулируемый токопроводящий элемент (матрица)
5. Токоведущие никелированные медные жилы с сечением 2,3мм² для кабелей 20QTVR2-CT

Оплетка кабеля изготовлена из луженой меди с максимальным сопротивлением 0,010 Ом/м. Оплетка обеспечивает надежную защиту от механических повреждений, предотвращает заломы и изгибы провода при монтаже.

Электроизоляция из фторполимера позволяет эксплуатировать греющий кабель в широком диапазоне рабочих температур, а также во взрывоопасных зонах, запыленных помещениях. Изоляция фторполимерная обладает высокими диэлектрическими свойствами.

Основной элемент - саморегулируемая токопроводящая матрица из полимерного материала. Матрица выполнена в виде непрерывного греющего элемента и может быть перерезана в любом нужном месте без ущерба для нагревательных свойств кабеля.

Токоведущие медно-никелированные жилы с сечением 2,3 мм2 обладают высокой электропроводимостью. Наличие в составе меди обеспечивает проводам пластичность и легкость монтажа вокруг трубы. Никель в составе придает жилам прочность, повышенную электропроводность, термостойкость.

В процессе производства электрокабель обрабатывается при повышенной температуре с отжигом, что придает ему термоустойчивость без потери выходной мощности на протяжении всего срока службы.

Принцип работы греющего кабеля 20QTVR2-CT

В отличие от других греющих саморегулируемых кабелей Raychem, работающих на основе нагрева металлических проводников, модель электрокабеля 20QTVR2-CT работает на принципе нагревания полупроводникового сердечника и свойствах положительного температурного коэффициента (ПТК).

ПТК был открыт в 50-х гг. прошлого века в США. Коэффициент характеризуется выходной мощностью греющего электрокабеля, которая в автоматическом режиме регулируется для поддержания нужной температуры при ее изменениях в зависимости от условий окружающей среды. Когда окружающая температура понижается, нагревательный элемент (матрица) производит больше тепла. При повышении окружающей температуры ПТК снижается, и матрица снижает тепловыделение.

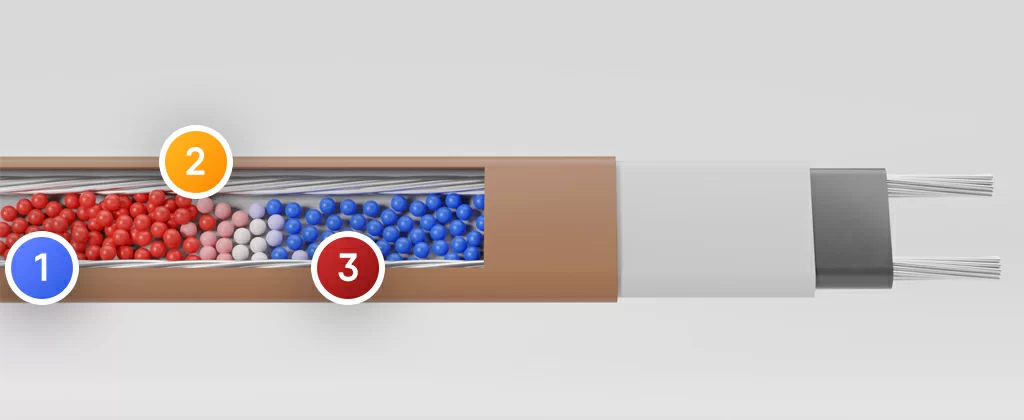

1. Низкая температура среды.
   Много проводящих дорожек. Высокая тепловая мощность греющего кабеля.
2. Требуемая температура нагрева.
   Оптимальная тепловая мощность греющего кабеля.
3. Высокая температура среды.
   Мало проводящих дорожек. Низкая тепловая мощность греющего кабеля.

Аналогично корейским кабелям SRМ продукция Raychem серии QTVR SRL является саморегулирующимися кабелями, которые работают по принципу ПТК. Электрокабели потребляют минимум электроэнергии в сравнении с обычными саморегулируемыми кабелями. Повышению эффективности и снижению энергопотребления способствуют частицы углерода, которые участвуют в выделении тепла матрицей. Частицы испускают определенное количество дальних ИК-лучей, что способствует дополнительному нагреву с использованием лучистой энергии.

Технические характеристики и сертификация

Электрический греющий кабель 20QTVR2-CT подключается к электросети 220-230 В. Основные технико-эксплуатационные характеристики:

• мощность при 10℃ - 64 Вт;
• максимальная рабочая температура 110℃;
• минимальный радиус изгиба при температуре 20℃ - 13 мм, при -60℃ - 35 мм;
• минимальная температура монтажа -60℃;
• толщина/ширина/вес - 5,1 мм/15 мм/180 г.

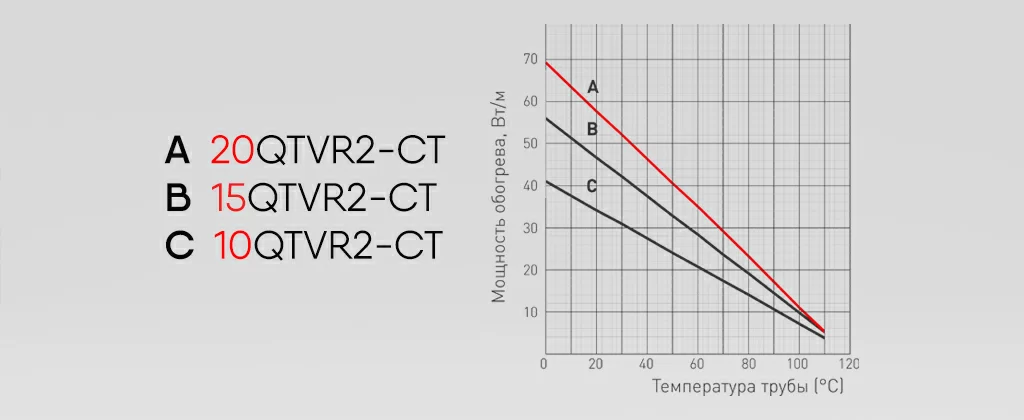

Сравнение мощности обогрева 20QTVR2-CT с другими кабелями этой серии в зависимости от температуры трубы:

Греющие кабели серии QTVR «Райхем» сертифицированы по PТB, Baseefa Ltd., ATEX 1116 Х, Baseefa06ATEX0185X и ГОСТ Р МЭК 60800-2012. Соответствуют декларации ТС RU С-ВЕ.АИ30.В.01970.

Достоинства саморегулирующегося кабеля 20QTVR2-CT

• длительный ресурс эксплуатации;
• доступная стоимость;
• низкое энергопотребление (технология ПТК);
• дополнительный нагрев ИК-лучами;
• соответствие нормам электро- и пожаробезопасности;
• высочайшая в своем классе термостойкость;
• возможность резки на отрезки нужной длины без потери греющих свойств;
• подходит для взрывоопасных зон;
• быстрый и простой монтаж нагревательной системы;
• возможность многократного наложения витков;
• наличие метрической маркировки на фторполимерной оболочке;
• отсутствие риска перегрева;
• обеспечение постоянной температуры по всей длине трубопровода;
• быстрая окупаемость за счет высокой энергоэффективности.

При разработке проекта греющей системы на основе саморегулируемого кабеля 20QTVR2-CT не требуется выполнять расчет оболочки. Электрокабель полностью готов к монтажу.
