Монтаж греющего кабеля на трубу

Греющие кабели применяются для обогрева труб и коммуникаций, расположенных над поверхностью земли или ниже нулевого уровня. Монтаж нагревательного кабеля на трубы выполняется в соответствии с технологической картой ТТК-11233753.014-2015.

Характеристики греющего кабеля

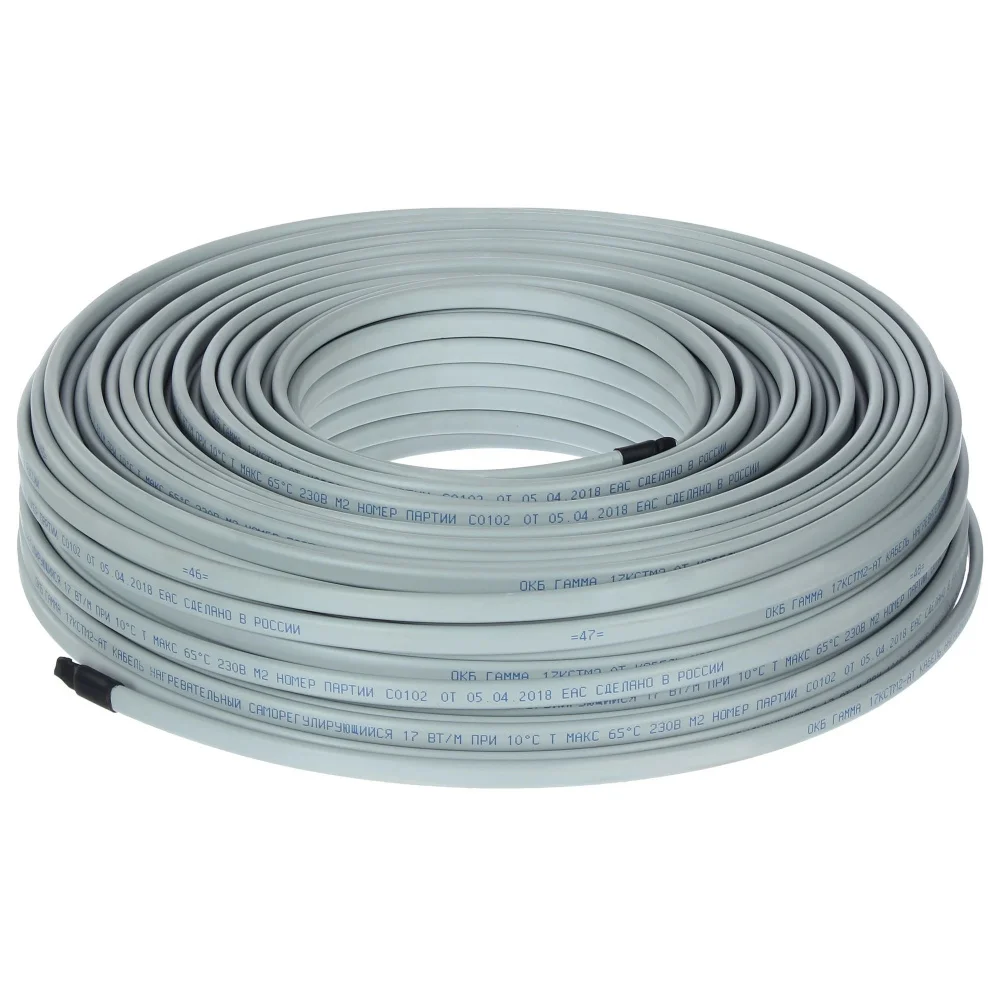

Для прогрева трубопроводов используются саморегулирующиеся электрокабели по ГОСТ 26445-85, состоящие из токопроводящих жил в полимерной матрице. В зависимости от температуры полимерная матрица изменяет свои проводящие свойства: снижение температуры окружающей среды приводит к росту мощности нагрева. Кабель подключают с одного конца, на втором конце остаются изолированные жилы, не соединенные друг с другом. Кабель покрыт защитной оболочкой из полиэтилена или фторопласта, устойчивого к агрессивным средам. Кабельное изделие можно резать на любую длину.

1. Медный проводник с оловянным покрытием
2. Полимерная проводящая матрица
3. Электрическое изоляционное покрытие
4. Экран из медных проволок
5. Наружная защитная оболочка

При прокладке нагревательного элемента по трубам, транспортирующим питьевую воду, используется кабель с наружной оболочкой из пищевого полиэтилена. При прокладке греющего электрокабеля в условиях воздействия агрессивных сред изоляция должна быть выполнена из антикоррозийного материала.

Способы монтажа

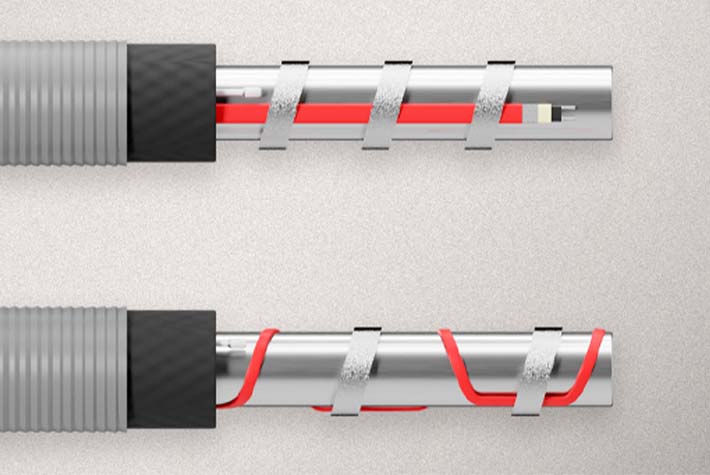

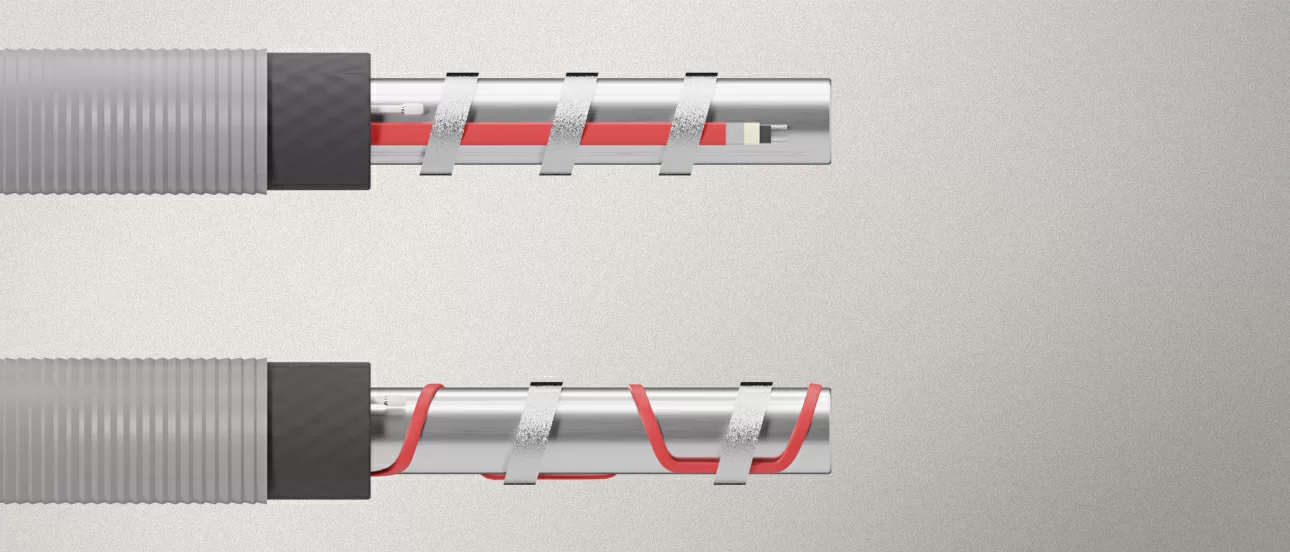

Укладка нагревательного элемента на трубопроводы выполняется прямолинейно в одну нить, прямолинейно в две параллельные нити, по спирали.

Прямолинейная укладка в одну или две нити технически более простая. Однако КПД системы обогрева значительно ниже, чем при спиральном способе. Расстояние между соседними участками кабеля должно быть не менее 10 см. Схема укладки электрокабеля разрабатывается при проектировании кабельной системы обогрева (КСО).

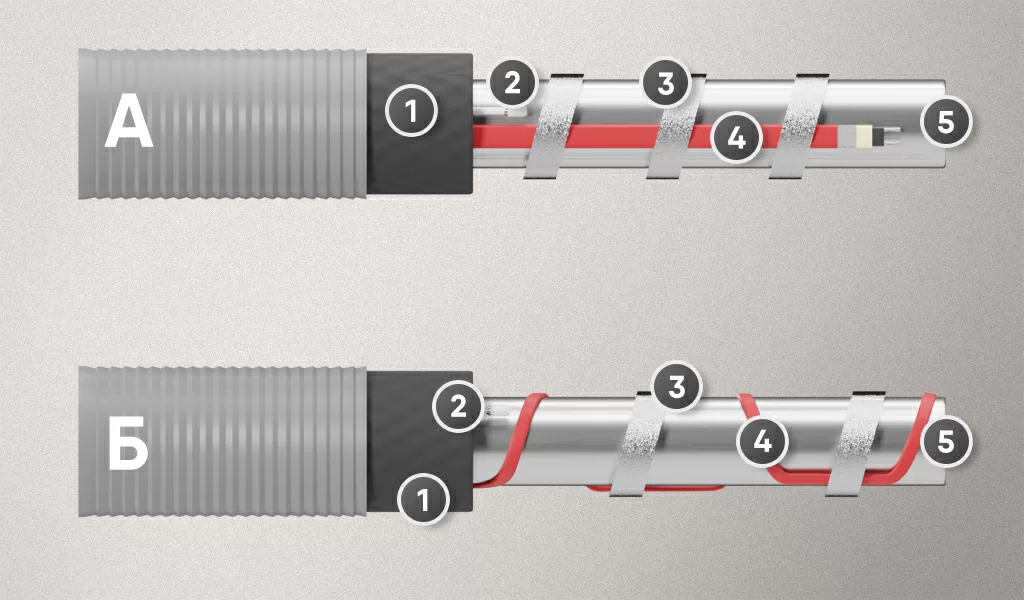

А. Прямолинейный и спиральный способ монтажа Б. Спиральный способ монтажа

1. Теплоизоляция
2. Термодатчик
3. Алюминиевый скотч
4. Нагревательный кабель
5. Труба

Греющий кабель крепится к трубопроводу клеящими лентами. Крепеж выполняется после испытания проложенной КСО.

Важно! Некоторые модели греющих элементов допускается крепить к трубе только одной определенной стороной. Перед монтажом нужно изучить инструкцию изготовителя.

Монтаж греющего кабеля на металлические и пластмассовые трубы

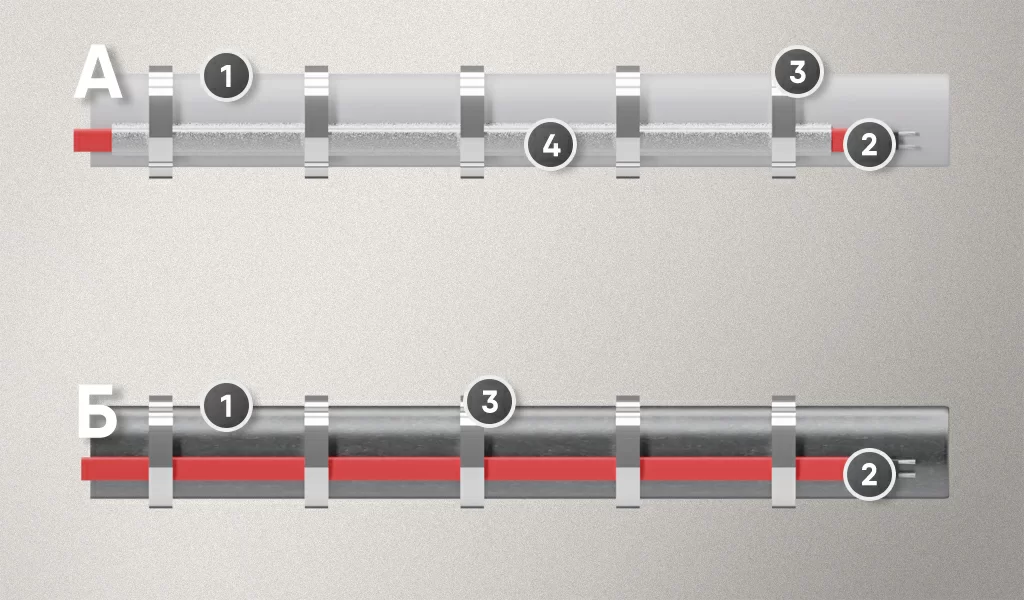

А. Прокладка кабеля по пластмассовой трубе Б. Прокладка кабеля по металлической трубе

1. Труба
2. Нагревательный кабель
3. Поясок из ленты с липким слоем (2-3 витка)
4. Лента алюминиевая с липким слоем

По металлическим трубам нагревательный электрокабель прокладывается непосредственно по поверхности. Крепление выполняется термоустойчивой клейкой лентой с шагом 20-30 см. По пластмассовым трубопроводом прокладка осуществляется по предварительно приклеенной алюминиевой ленте. Греющий кабель не должен контактировать с поверхностью пластмассовой трубы.

Для трубопроводов повышенной ответственности рекомендуется использовать клеящую алюминиевую ленту по всей длине коммуникаций. Это увеличивает КПД нагревательных элементов, но существенно повышает стоимость монтажных работ.

Крепление греющего кабеля к трубопроводной арматуре

1. Образование петли
2. Петля вокруг кабеля или соединения
3. Крепление и фиксация кабеля

Технология монтажа

Технология монтажа основана на нормах СП 48.13330.2011. Монтажные работы выполняются при температуре воздуха не ниже 0 градусов. Этапы монтажных работ:

1. Нагревательный электрокабель в катушке устанавливается на устойчивую подставку.
2. При размотке кабеля не следует допускать большого натяжения, перегибов.
3. Укладка выполняется на горизонтальных прямолинейных участках на нижнюю часть трубы.
4. Укладка на вертикальных участках выполняется так, чтобы кабель не контактировал с деталями крепления.
5. Закрепление нагревательного элемента клейкой лентой осуществляется каждые 20-30 см двумя витками.

Для подключения греющего кабеля к силовому выполняется его разделка:

• снимается 4-5 см оболочки;
• освобождается оплетка и скручиваются жилы;
• делается надрез 1-1,5 см в токопроводящей матрице;
• удаляются остатки полимерах на жилах;
• надеваются гильзы ГСИ 1,5 на жилы;
• конец гильзы обжимается.

По окончании монтажа проводятся испытания. Смонтированная система нагрева проверяется мегомметром с напряжением 500 В.

Теплоизоляция кабельной системы обогрева

Для снижения теплопотерь под греющий кабель допускается укладка теплоизоляции. Теплоизоляционные материалы выбираются с учетом их технико-эксплуатационных характеристик. В качестве теплоизоляции используется минеральная (кремниевая или базальтовая) вата, пенопласт, кальция силикат. При использовании теплоизоляции возможен неравномерный прогрев трубопровода, поэтому нагревательный кабель следует монтировать на алюминиевую фольгу толщиной не менее 100 мкм.
