Муфтирование саморегулирующегося кабеля
Греющий кабель обеспечивает защиту от замерзания, труб трубопроводов, водопроводных кранов, накопительных баков, клапанов в холодное время года.
Греющий кабель обеспечивает защиту от замерзания, труб трубопроводов, водопроводных кранов, накопительных баков, клапанов в холодное время года.

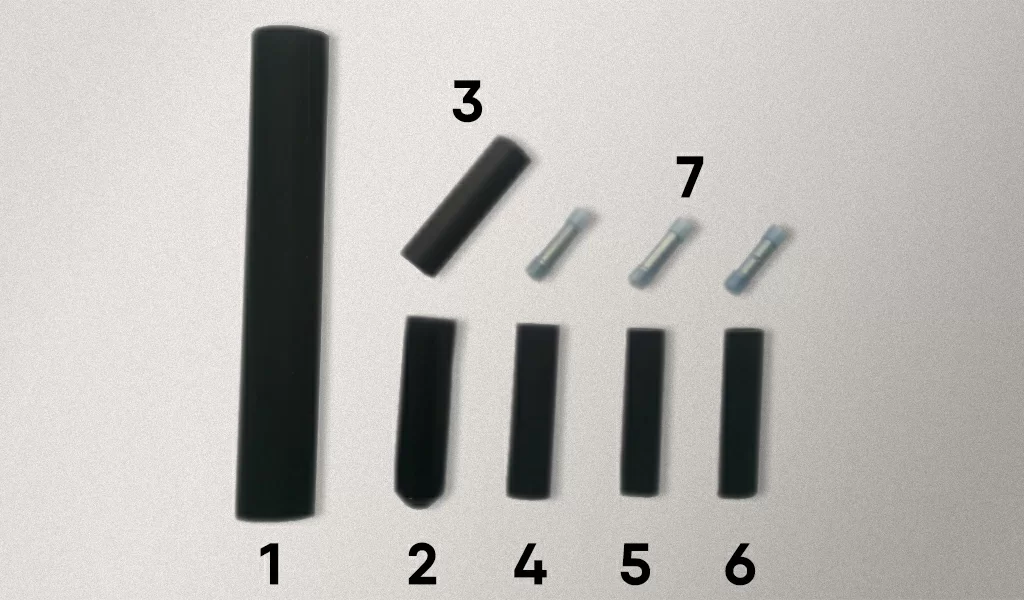

Комплектация:
1. 16 х200 мм внешняя термоусадочная трубка с клеевым слоем
2. 15 х55 мм концевая термоусадочная заглушка
3. 12х30 мм термоусадочная трубка с клеевым слоем
4-5 12х40 термоусадочная трубка с клеевым слоем
6. гильзы 2,5 кВт в нейлоновой оболочке (3 шт.)
Очень важно грамотно изолировать греющий кабель от контакта с влажной средой. Для поддержки температуры выше точки замерзания внутри трубы вы можете самостоятельно провести монтаж греющего кабеля, используя комплект термоусаживаемых муфт.
Для монтажа понадобятся: кусачки, ножницы, нож, пассатижи, фен и комплект термоусаживаемых трубок.
Муфтирование греющего кабеля производится в два этапа. 1. Муфтирование концевой муфты. 2. Подключение силового кабеля и муфтирование образовавшегося соединения. Начнем с муфтирования концевой муфты.
1. Муфтирование концевой муфты
Сначала ножом следует удалить внешнюю оболочку кабеля - несколько сантиметров от конца кабеля. Экранирующую оплетку отделяем при помощи отвертки и отрезаем кусачками . Откусываем часть кабеля, около пяти миллиметров, с одной стороны, на конце кабеля образуется своего рода «ступенька».
Далее, берем термоусадочную трубку с клеевым слоем, надеваем ее на конец кабеля и термоусаживаем при помощи промышленного фена, пока из-под неё не выдавится некоторое количество силиконового герметика. Конец следует обжать плоскогубцами, для полной герметичности соединения.
Выступивший клей – это показатель качественной и герметичной термоусадки. Нагревать все термоусадочные муфты надо от центра к краям, для избежания деформации и попадания воздуха под муфту. Лучше использовать фен со специальными насадками.
Избегайте перегрева термоусадочной заглушки. При перегреве трубка начинает блестеть и следует прекратить нагрев. После обработки феном соединение остывает в течение 5-10 минут, лучше его не трогать, чтобы не обжечь руки, и не нарушить герметичность соединения.
2. Подключение нагревательного кабеля к сети при помощи силового кабеля, муфтирование соединиения
Теперь займемся другим концом кабеля. Необходимо подготовить его к присоединению силового шнура. Удаляем внешнюю оболочку при помощи ножа . Экранирующая оплетка расплетается отверткой , из нее формируется жгут. Промежуточную изоляцию с проводников удаляем при помощи ножа . После этого производится зачистка самой нагревательной матрицы. В результате зачищенные проводники выглядят так. В матрице делаем угловой вырез, для более удобного подсоединения гильз.
Готовимся к соединению греющего кабеля и силового шнура. Самую большую муфту из комплекта заранее надеваем на кабель и сдвигаем так, чтобы ее потом можно было разместить поверх соединения и всех остальных муфт. Маленькие муфты тоже следует надеть заранее на зачищенные концы силового кабеля, до того, как будут установлены и зажаты гильзы на соединение.
Подготовка силового кабеля:
Удалим внешнюю изоляцию силового кабеля приблизительно на несколько сантиметров. Так же снимем изоляцию с заземляющего проводника. Если заземление выполнено в виде медной оплетки скручиваем её в хвостик. Обрезаем проводники до длины 25 мм и снимаем с них изоляцию на 5-6 мм.
Теперь зачищенные проводники нагревательной матрицы саморегулирующегося кабеля надо соединить с концами силового кабеля. Для этого на проводники ставим гильзы и обжимаем их пассатижами .
Каждое соединение закрываем термоусаживаемой трубкой диаметром 12 миллиметров, и производим термоусадку феном. Жила заземления соединяется при помощи гильзы со скрученной в жгут эканирующей оплеткой греющего кабеля, это соединение также закрывается термоусадочной муфтой. Все соединения нагреваются феном до полной усадки муфт.
Поверх всех соединений натягивается самая большая муфта и термоусаживается при помощи фена, от центра к краям
Как видите, принцип подключения саморегулирующегося нагревательного кабеля достаточно простой. Достаточно подключить его токопроводящие жилы к сети 220 и как следует изолировать все соединения и другой конец кабеля.
