Взрывозащищённый высокотемпературный саморегулирующийся кабель XHU имеет в качестве источника тепла специальную полупроводниковую матрицу, которая разогревается во время протекания по медным жилам электрического тока
С понижением температуры сопротивление такой матрицы падает и ее разогрев происходит интенсивнее, а с повышением температуры происходит увеличение сопротивления и кабель уменьшает свой нагрев.
Предназначен для защиты от замерзания трубопроводов и поддержания температуры на бытовых и промышленных объектах, в том числе взрывоопасных.

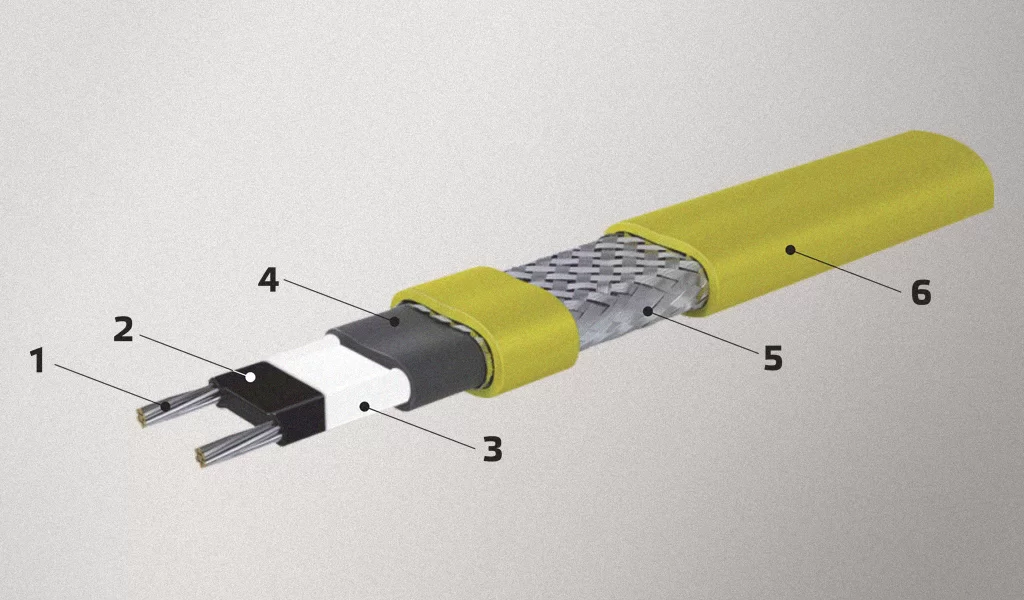

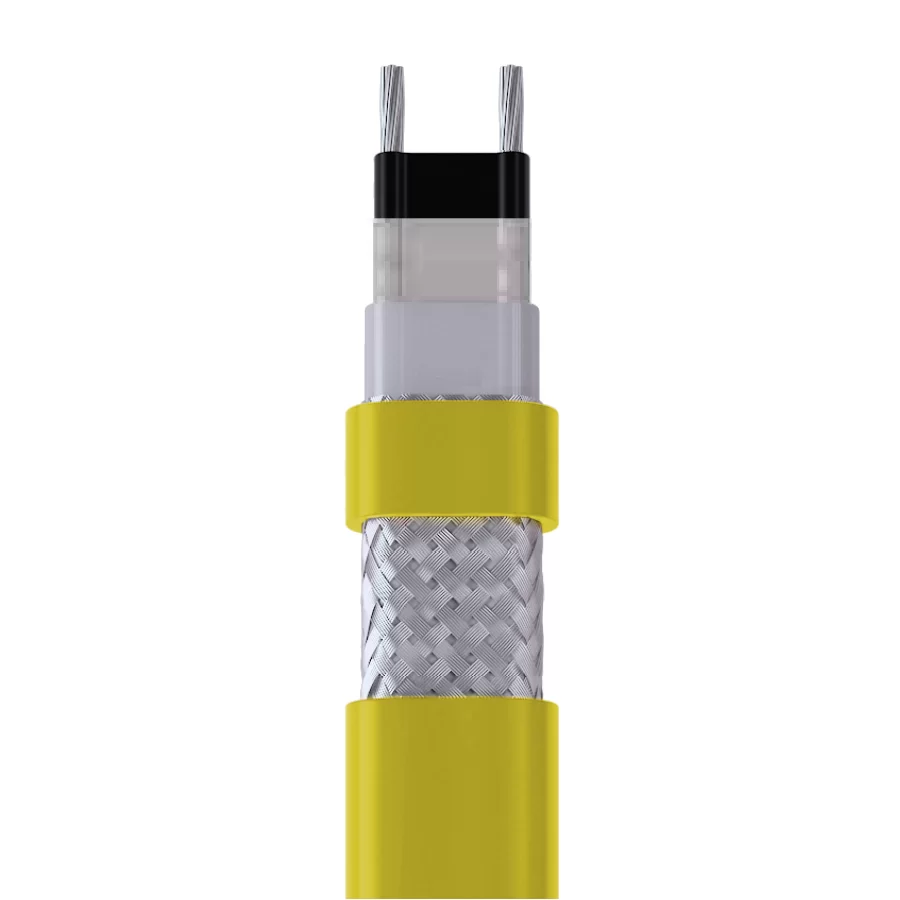

Конструкция кабеля XHU
- токопроводящая жила из луженой/никелированной меди
- нагревательный элемент в виде саморегулирующейся матрицы
- фторполимерная электроизоляция
- фторполимерная внутренняя оболочка
- металлическая оплетка из луженой меди
- фторполимерная внешняя оболочка
Металлическая защитная оплетка внешняя оболочка из фторполимера позволяют применять кабель в условиях химически агрессивных сред.
Технические характеристики кабеля XHU
| № п/п | Наименование характеристики | Значение |
| 1. | Минимальное сечение питающего провода | 1,3 мм2 |
| 2. | Наименьший радиус изrиба (при температурах до -40°С) | 0,04 м |
| 3. | Материал наружной оболочки | СТ |
| 4. | Температурній класс: Т2 - max T разогрева Т2 - max T поверхности | 150 °С 210 °С |
| 5. | Эксплуатационная температура внешней среды | -40 ... +60 °С |
| 6. | Степень защиты. Пылевлагонепроницаемость и противокоррозионная защита позволяют применение изделия внутри и снаружи помещения при относительной влажности до 100 % | ІР66 |
| 7. | Класс взрывозащиты. Ех - обозначение взрывозащищенного оборудования, которое отвечает требованиям ТР ТС 012/2011; tb - маркировка пылевых взрывоопасных сред. Защитная оболочка и ограничение уровня нагрева поверхности против воспламенения пыли; ІІІС - обозначение подгруппы взрывоопасных смесей (промышленные пары и газы до 0,5 БЭМЗ, мм; Db - знак степени взрывозащиты электрооборудования. Материалы, которые используются для выпуска оболочек электрооборудования 3-ей группы, для соответствующего указанного уровня взрывозащиты должны включать в суммарном массовом | Ех tb ІІІС Db U, Ех е ІІС Gb U |

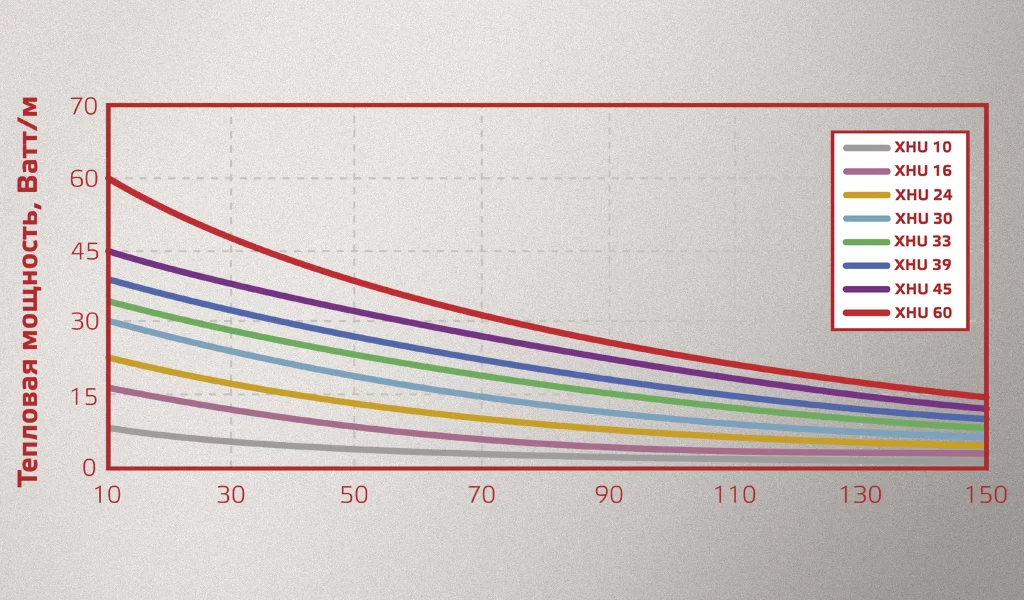

Выходная мощность
Размер изделия и вес в упаковке

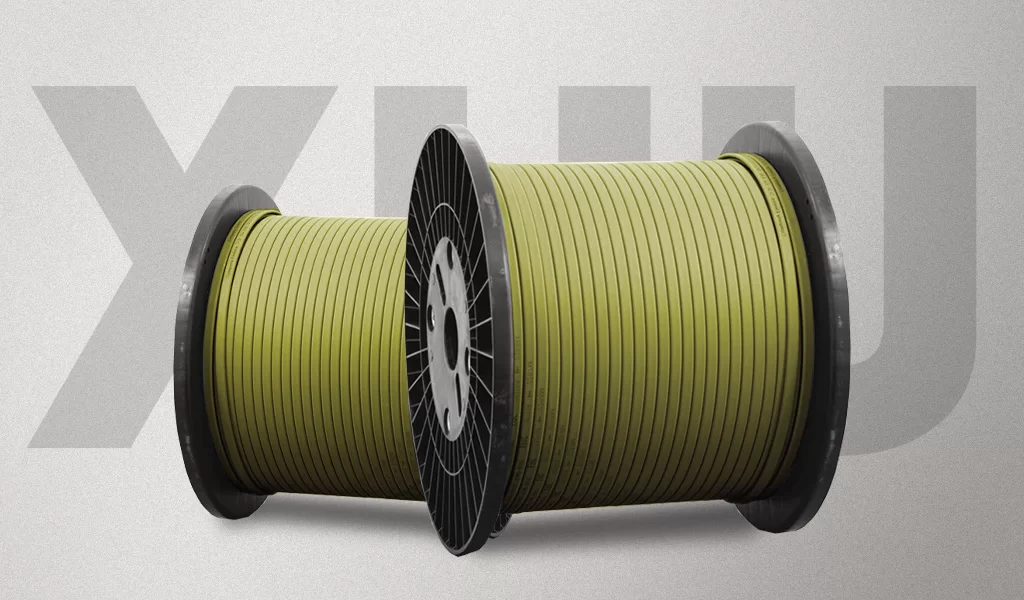

Поставка кабеля по 200 метров осуществляется в бухтах на пластиковой катушке, которые упаковываются в картонные коробки. Размеры упаковки составляют 375х375х300 мм, при массе 28,5 кг.
Применение нагревательного кабеля XHU

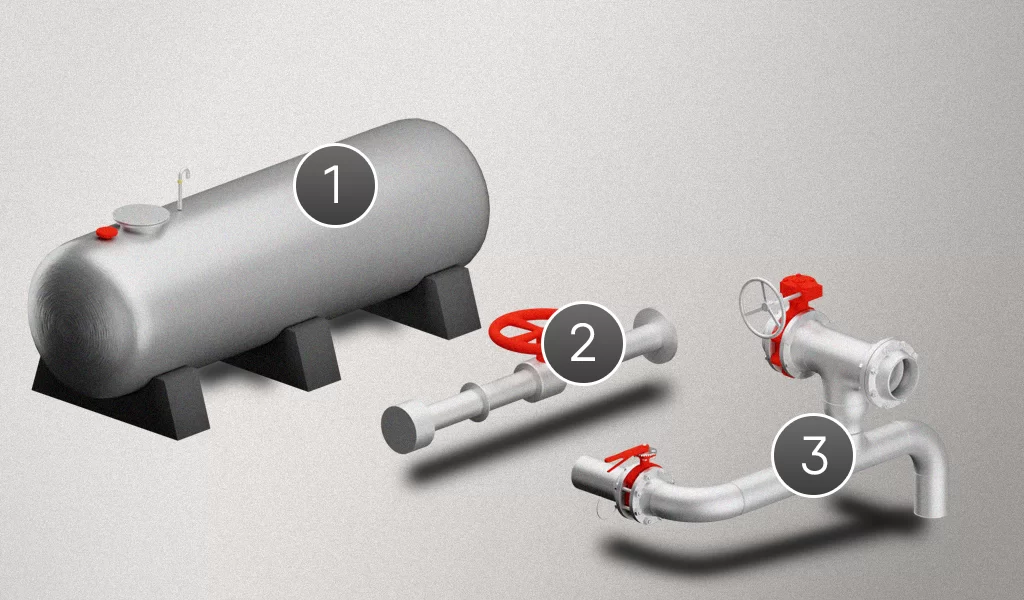

Саморегулирующиеся нагревательный кабель XHU применяется с целью электрического обогрева, защиты от промерзания и поддержания эксплуатационного температурного режима различного рода промышленного оборудования и объектов:
- трубопроводы, резервуары и цистерны в нефтегазовой и нефтехимической отрасли, на электростанциях;
- трубы, емкости и клапаны промыслового оборудования;
- канализации и водопроводы.
Важно помнить, что саморегулирующийся греющий кабель необходимо внешне изолировать для поддержания заданного диапазона температур и в целях предотвращения его повреждения ультрафиолетовыми лучами.
Запрещается в качестве изоляции электрических соединений и концов греющего кабеля применять изоленту и прочие средства, которые не обеспечивают герметичность соединения. Следует обязательно пользоваться комплектами для заделки кабелей на основе клеевых либо силиконовых термоусадочных трубок. При попадании воды внутрь кабеля матрица нагрева выйдет из строя.
Для минимизации риска возникновения пожара от искрения в случае повреждения кабеля либо его неправильного монтажа, в соответствии с внутренними стандартами пожарной безопасности, для всех взрывозащищенных греющих кабелей необходимо разработать и смонтировать заземление. Работы должны выполняться квалифицированными лицами из штата лицензированной организации, обладающей соответствующим разрешением.
Сертификация и гарантийный срок
Срок службы изделия, заявленный производителем - 20 лет.
Гарантийный срок изделия - 5 лет. На кабель предоставляется расширенная гарантия с возможностью ремонта и/или замены при условии правильной эксплуатации.
Греющий кабель сертифицирован в соответствии с техническим регламентом Таможенного союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011) ГОСТ IEC 60079-30-1-2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-31-2013? ГОСТ IEC 60079-14-2011.
Сетрификат RU С-KR.AA71.B.00203/20.

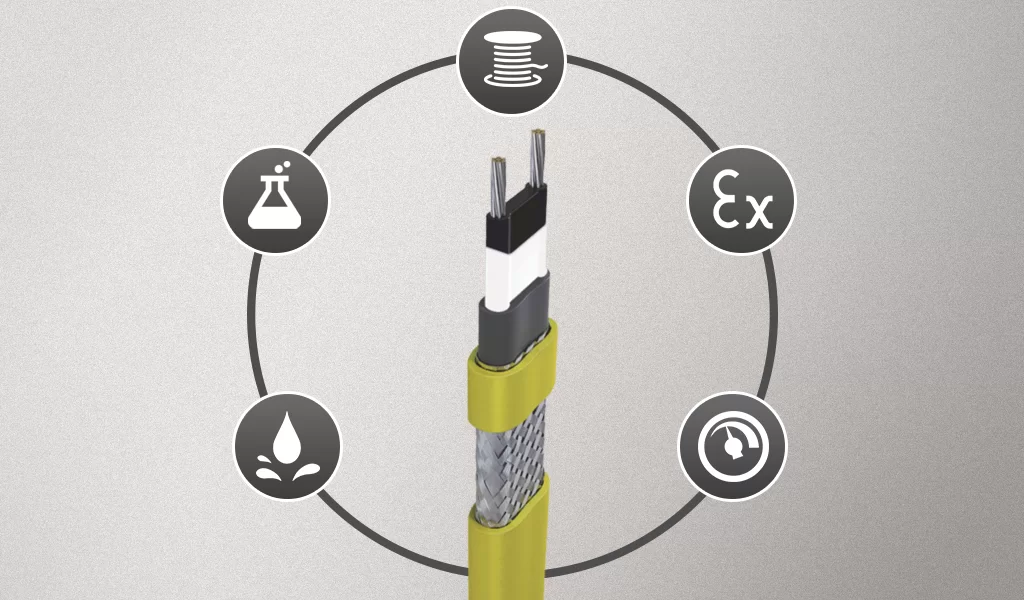

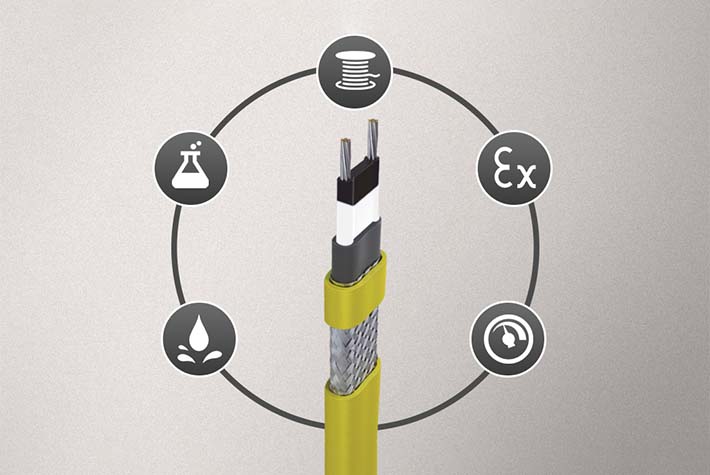

Преимущества нагревательного кабеля XHU:
- саморегулирующийся;
- обладает восемью значениями номинальной выходной мощности;
- есть возможность отрезать необходимую длину с катушки;
- влагостойкость;
- устойчивость к химическим воздействиям;
- пригоден для взрывоопасных зон;
- оптимальное соотношение по цене и качеству.
