Нагреватели электрошкафов для эксплуатации во взрывоопасных зонах
Для стабильного поддержания заданной температуры в зонах, где присутствуют взрывоопасные смеси категории IIIA, IIIB, IIIC, специально разработаны экономичные обогреватели с защитой IP65–66. Они предназначены для эксплуатации в зонах — 1, 2, 21, 22. Среди оборудования этого типа пользуются популярностью взрывозащищенные обогреватели серий ТЕРМИТ-ОША и НКС. Они представлены широкой номенклатурой моделей с разными теплотехническими характеристиками, что позволяет без проблем подобрать прибор для эксплуатации в конкретных условиях.

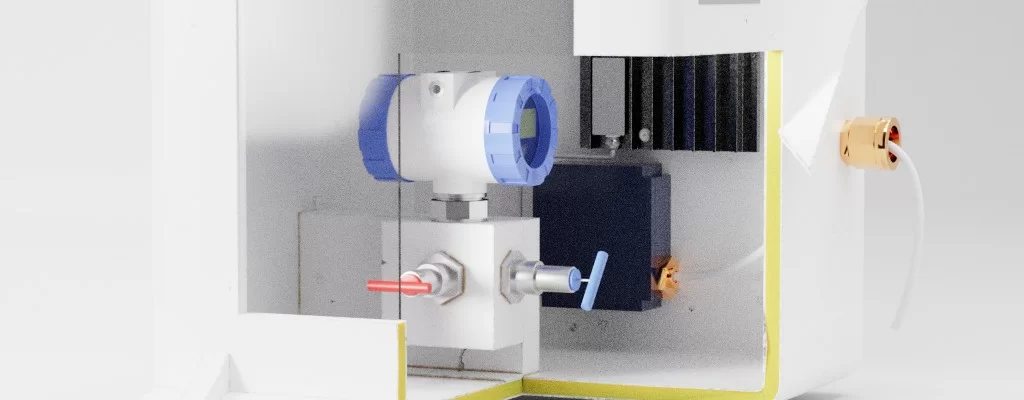

Область применения обогревателей НКС и ТЕРМИТ–ОША
![Область применения обогревателей НКС и ТЕРМИТ–ОША.jpg Область применения обогревателей НКС и ТЕРМИТ–ОША.jpg](/upload/medialibrary/513/5hdeo1xe6mtot2qoxoqiltveyq1yvrq1/Область%20применения%20обогревателей%20НКС%20и%20ТЕРМИТ–ОША.jpg)
Взрывозащищенные системы обогрева разработаны для эксплуатации в термошкафах КИПиА ШПТ®, Хиттерм®, ШПТ-М®. Также ими можно обогревать термочехлы Термотек®, Хиттерм® либо Фаиртек®. Возможна интеграция в шкафы измерения, сигнализации, автоматики. Есть еще одна область вероятного применения взрывозащищенных обогревателей, цена которых зависит от мощности и модификации. Это электроустановки для эксплуатации в условиях низких температур.

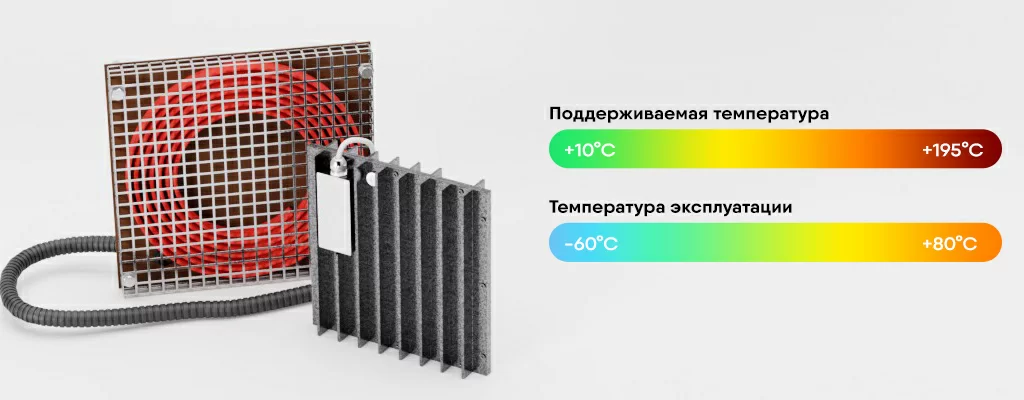

Преимущества использования обогревателей НКС и ТЕРМИТ–ОША
![Преимущества использования обогревателей НКС и ТЕРМИТ–ОША.jpg Преимущества использования обогревателей НКС и ТЕРМИТ–ОША.jpg](/upload/medialibrary/270/hgh4jz0x87am834hjekqz0395wyk3tq1/Преимущества%20использования%20обогревателей%20НКС%20и%20ТЕРМИТ–ОША.jpg)
Эти системы обогрева позволяют поддерживать температуру в широком температурном диапазоне — от +10 до +195 °C. Они имеют климатическое исполнение УХЛ 1. Это значит, что их можно эксплуатировать при температурах от -60 до +80 °C. Нагреватели функционируют от сети 220В, благодаря чему проблем с их подключением не возникает.
Взрывозащищенные обогреватели позволяют не только поддерживать температуру и защищать от морозов, но и препятствуют образованию конденсата и замедляют развитие коррозийных процессов. Они имеют компактный корпус с хорошо продуманной конструкцией. Это делает возможным их монтаж в труднодоступных зонах на ограниченном пространстве.
Принцип работы взрывозащищенных нагревателей
В качестве нагревательных элементов для этого оборудования используют саморегулирующиеся кабели или слюдопластовый элемент. Они экономно расходуют электроэнергию и безопасны в эксплуатации. Саморегулирующиеся кабели, которыми оснащены системы НКС, способны в автономном режиме изменять нагрев в зависимости от окружающей температуры. Слюдопластовые элементы для нагревателей ТЕРМИТ–ОША не имеют функции саморегуляции, но зато обладают низкой инерционностью — они начинают интенсивно выделять тепло (для разогрева им достаточно 3–5 секунд).
Как подобрать мощность нагревателя
![Как подобрать мощность нагревателя.jpg Как подобрать мощность нагревателя.jpg](/upload/medialibrary/627/2zeqbz4rp141097jup2tuj95vfpsa40t/Как%20подобрать%20мощность%20нагревателя.jpg)

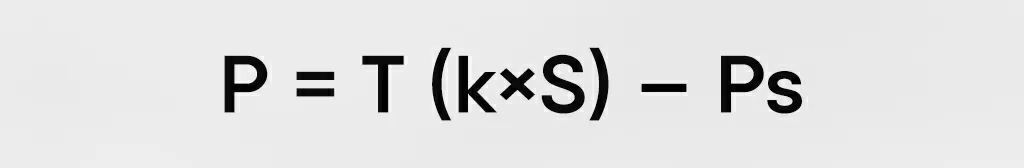

Подходящую модификацию системы обогрева подбирают не только на основании соответствия условиям эксплуатации, но и в зависимости от мощности. Этот параметр рассчитывают по формуле: P = T (k×S) – Ps, где:
- Р — расчетное значение оптимальной мощности взрывозащищенного нагревателя (Вт);
- Т — абсолютная сумма температур в шкафу и за его пределами (°С);
- к — коэффициент теплопроводности оболочки шкафа;
- S — полная площадь внешней поверхности корпуса, определяемая по разным формулам в зависимости от геометрии форм (м²);
- Ps — значение тепловой мощности, параллельно выделяемой другим оборудованием внутри шкафа (Вт).
При расчетах целесообразно использовать значения самой низкой температуры воздуха, которая может быть за пределами корпуса шкафа, и минимальное значение тепловыделения оборудования. Это поможет подобрать нагреватель, который справится в период сильных холодов.
Особенности эксплуатации приборов из серий НКС и ТЕРМИТ–ОША
Выбор подходящего нагревателя зависит от вида, размеров и эксплуатационных особенностей оборудования, внутри которого необходимо поддерживать оптимальный температурный режим.

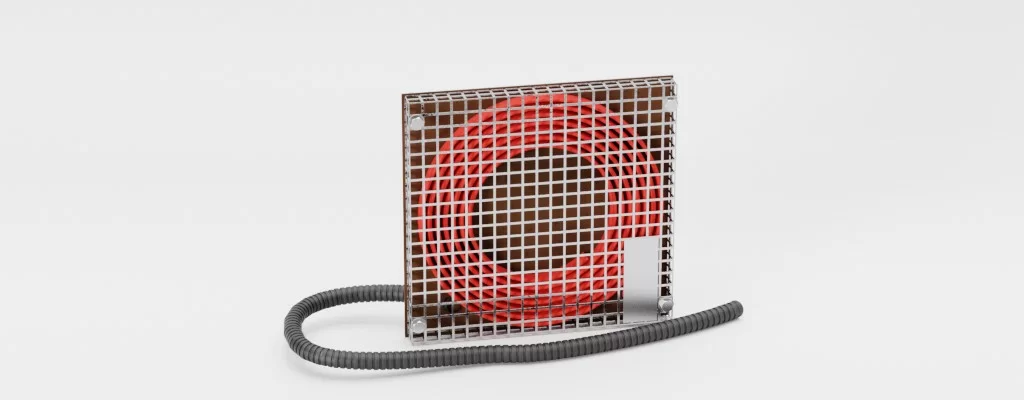

НКС–300
![НКС.jpg НКС.jpg](/upload/medialibrary/950/mte0lfmfqqalqw1n93pk12kschlpeklq/НКС.jpg)
Эту систему используют для термошкафов, внутри которых необходимо поддерживать оптимальные условия для работы высокотехнологичного оборудования. Поверхность нагревательного элемента может иметь температуру в диапазоне от +10 до +195 °C.
Также эта система обогрева подходит для обогрева шкафов автоматики, сигнализации, управления. Диапазон температур среды варьируется в пределах от -60 до +80 °C.
Модель НКС–300 имеет степень защиты IP66. Это значит, что нагреватель имеет полную защиту от пыли и способен выдерживать воздействие достаточно мощных водяных струй. Он разработан для эксплуатации во всех опасных зонах по пыли — IIIA, IIIB, IIIC, в которых также вероятно наличие взрывоопасной газовой смеси.
Мощность прибора составляет 300 Вт. Этого достаточно для поддержания оптимального режима. Конструкция нагревателя НКС—300 предельно проста. Помимо саморегулирующегося кабеля, в комплект входят:
- монтажная панель;
- перфорированная крышка;
- монтажные кронштейны;
- взрывозащищенный переходник.
Внутренний объем шкафов для установки нагревателей с такой мощностью зависит от условий окружающей среды и требований к температурному режиму.

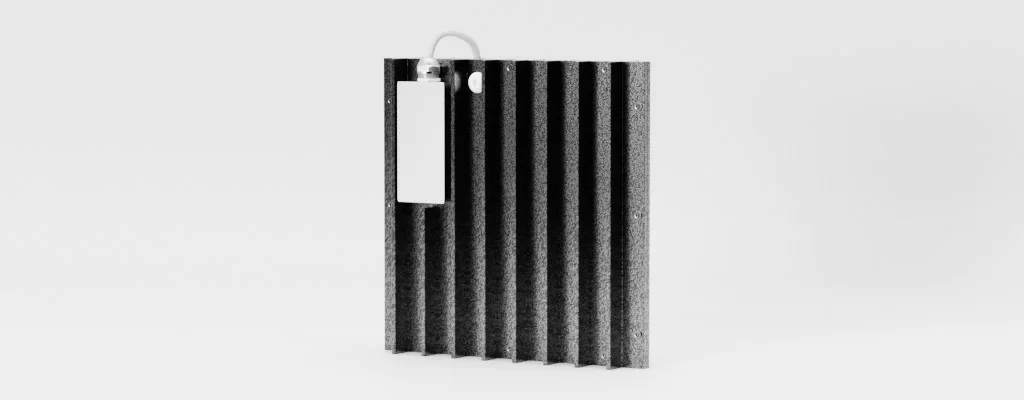

ТЕРМИТ-ОША-200
![ОША.jpg ОША.jpg](/upload/medialibrary/360/qcpgcw2idfe9m7mrgi7bc3xhgj3cag1q/ОША.jpg)
В отличие от моделей из серии НКС взрывозащищенные обогреватели ТЕРМИТ–ОША, цена которых зависит от комплектации и мощности, имеют более широкую область применения. Их используют не только для обогрева всех видов термошкафов КИПиА и шкафов автоматики, измерения, сигнализации. Нагреватели ТЕРМИТ-ОША устанавливают на электроустановках, а также в термочехлах.
Система ТЕРМИТ-ОША имеет класс защиты IP65, который позволяет ей безотказно работать при повышенной концентрации пыли в условиях высокой влажности. Этот нагреватель способен поддерживать температуру до +80 °C. Он безопасно функционирует в зонах с разной концентрацией пыли IIIA, IIIB и IIIC, в которых также присутствуют газовые смеси.
Мощность этой модели нагревателя составляет 200 Вт. Ее можно беспроблемно эксплуатировать в температурном диапазоне от -60 °С до +60 °С. Этот компактный нагреватель модификации ТЕРМИТ-ОША-200 с биметаллическим терморегулятором позволяет поддерживать температуру внутри шкафов от +10 °С до +20 °С. Он подходит для поддержания заданного режима в термошкафах типа L, U, M, K и H типов с объемом корпуса от 80 до 300 литров, а также в различных термочехлах.

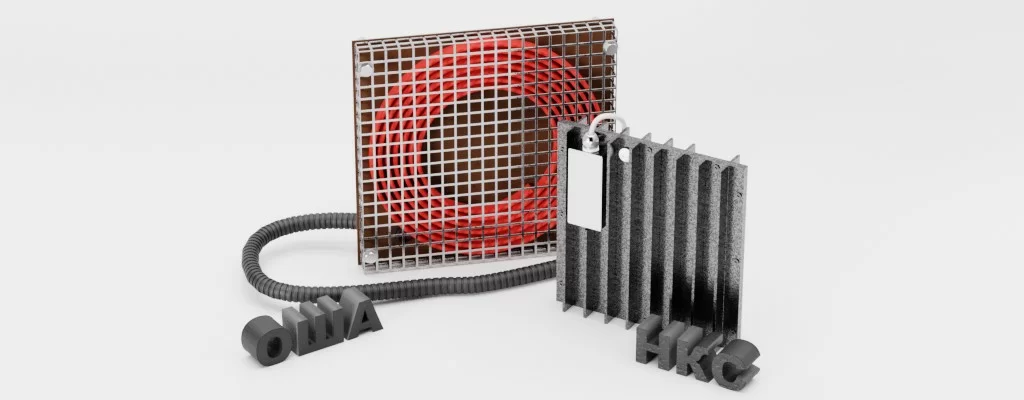

Особенности выбора нагревателей ТЕРМИТ-ОША и НКС
![Нагреватели электрошкафов для эксплуатации во взрывоопасных зонах.jpg Нагреватели электрошкафов для эксплуатации во взрывоопасных зонах.jpg](/upload/medialibrary/04d/zs5urdx6yyh8h8nnvku7kbuh1qpx3tbt/Нагреватели%20электрошкафов%20для%20эксплуатации%20во%20взрывоопасных%20зонах.jpg)
В каждую из серий нагревателей ТЕРМИТ-ОША и НКС включено более десятка моделей. Все они работают по одному и тому же принципу, имеют одинаковую конструкцию. Отличаются только размеры и мощность, диапазон которой составляет:
- НКС — от 100 до 400 Вт.
- ТЕРМИТ–ОША — от 100 до 2500 Вт.
При выборе модели основное параметр — мощность. Хотя формула для ее расчета достаточно простая, вычисления лучше доверить специалистам. Слишком много нюансов нужно учесть в процессе определения оптимального значения.
Модели из серии НКС больше подходят для условий, требующих меньшей интенсивности нагрева. Для шкафов с большим объемом корпуса и эксплуатации при сильных морозах подойдут более мощные системы ТЕРМИТ–ОША. Также нужно учитывать конструктивные особенности оборудования и возможность установки нагревателей взрывозащищенного типа.
