В холодное время года требуется обогревать фундамент не только во время строительства для его быстрого и качественного застывания, но и на, например, холодильных складах, производственных площадках без отопления. Замерзание грунта на таких объектах может привести к деформациям, вспучиваниям и повреждению фундамента.
Для предотвращения таких явлений самым действенным методом является электрообогрев греющим кабелем. Специально для этих целей немецкая компания eltherm выпустила саморегулирующийся греющий кабель ELSR-FHP. Кабель укладывается в фундамент или прилегающий грунт.
Этот греющий кабель поддерживает температуру выше температур замерзания, предотвращая образование инея и обмерзание фундамента. Подходит для применения в опасных зонах.

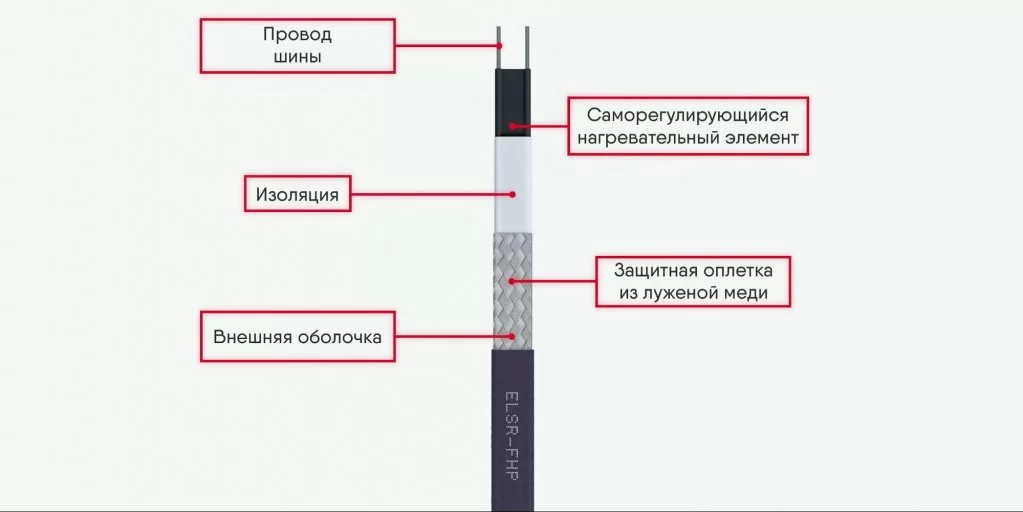

Конструкция кабеля ELSR-FHP
Греющий кабель состоит из пары токопроводящих жил, изготовленных из никельсодержащей меди. Они замыкаются через нагревательный элемент, который представляет собой полимерную саморегулирующуюся матрицу. Жилы изолируются и покрываются защитной медной оплеткой, для этого используется луженая медь.
Для изготовления внешней оболочки используется фторполимер. Этот материал обладает высокими показателями химической устойчивости. Фторполимер отлично подходит для сложных эксплуатационных условий.
Высокое качество материалов и конструкция кабеля позволяют использовать его даже в опасных зонах.
Технические характеристики греющего кабеля ELSR-FHP
Есть два типа кабеля, которые отличаются по своим параметрам:
- ELSR-FHP-23 Для этого вида греющего провода номинальная мощность составляет 23 Вт на один метр длины. Максимальная температура при включенном напряжении – 65 °С, максимум температуры при выключенном напряжении равен 80 °С.
- ELSR-FHP-38 Номинальная мощность кабеля – 38 Вт/м. Максимум температуры воздействия в рабочем состоянии равняется 80 °С, в выключенном – 110 °С. Номинальная мощность рассчитывается для температуры 5 °С. Удельный вес одного метра составляет около 155 г. Ширина кабеля равномерна по всей длине и составляет 14 мм, толщина – 5,5 мм.
| Наружняя оболочка | фторполимер |
| Провод шины | никелированная медь |
| Максимальная температура воздействия в рабочем состоянии, ℃ | 80 (ELSR-FHP-38) |
| 65 (ELSR-FHP-23) | |
| Максимальная температура воздействия в выключенном состоянии, ℃ | 110 (ELSR-FHP-38) |
| 80 (ELSR-FHP-23) | |
| Номинальное напряжение, В | 230 |
| Минимальный радиус изгиба, мм | 50 |
| Минимальная температура монтажа, ℃ | -45 |
| Удельный вес, г/м | 155 |
| Приблизительные размеры, мм | 14x5,5 |

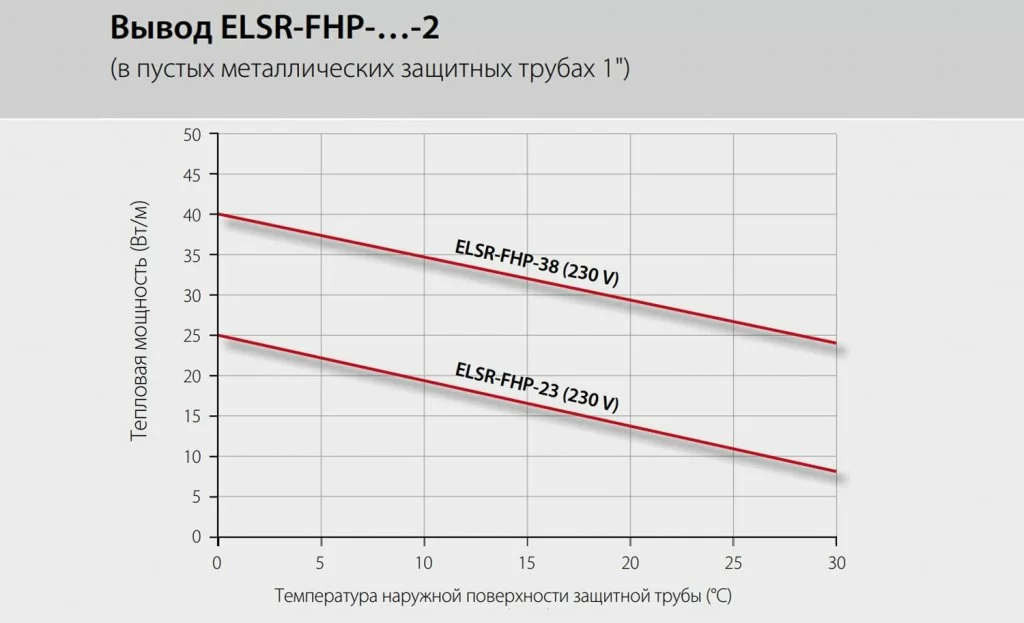

Выходная мощность кабеля на графике
Преимущества нагревательного кабеля ELSR-FHP
- высокая прочность;
- устойчивость к ультрафиолету;
- простота монтажа;
- возможность эксплуатации в сложных условиях;
- водонепроницаемость;
- применение в опасных зонах.
Применение нагревательного кабеля ELSR-FHP
Кабель применяется для обогрева оснований криогенных установок, обогрева фундамента различных строений в холодное время года.
Важно помнить, что греющий кабель ELSR-FHP не подходит для монтажа теплого пола.
