Обогрев кровли и водостоков: от выбора кабеля до монтажа

Водосточная система, оснащенная греющим кабелем, избавлена от многих проблем.

Электрический обогрев водостоков предотвращает ее закупорку льдом, деформацию желобов, разрыв труб. Работа системы базируется на нагреве поверхности кабелем, выполняющим функцию антиобледенения водостоков и элементов кровли.

Особенности системы

Система обогрева исключительно водостоков будет хорошо функционировать только при условии, что крыша хорошо утеплена. При некачественной теплоизоляции необходимо делать обогрев кровли и водостоков в комплексе.

Основные элементы системы

Ключевой элемент системы — контур, созданный на базе греющего кабеля, зафиксированного на основании посредством специального крепежа. Кроме кабеля полноценно функционирующая система включает:

• блок распределительный;
• датчики;
• контроллер;
• пульт управления.

На качество функционирования обогрева в большой степени оказывает влияние работа терморегулятора.

Посредством специальных датчиков, смонтированных в зонах наибольшего скопления воды, он определяет, когда нужно включать/выключать систему. Это экономит электроэнергию и защищает водостоки и кровлю от перегрева.

В терморегуляторе в стандартном исполнении присутствует датчик температуры. Для обогрева небольших площадей используют двухдиапазонный терморегулятор. Минимальный температурный диапазон устройства — -3-8℃. Здесь существует возможность настроить температуру, при которой выключается и выключается кабель для обогрева водостоков и кровли.

При охвате системой большой площади, более эффективно осуществляет контроль ее функционирования метеостанция. В составе присутствует несколько датчиков. Они держат под контролем не только температурный режим, но и другие параметры, оказывающие влияние на появление наледи — температуру, осадки, а иногда и наличие влаги в лотках и водостоках. Особый терморегулятор дает экономию электроэнергии до 80%.

Такая сложная схема обогрева водостоков кровли реализуется путем прокладки кабеля через водосточные трубы, желоба, ендовы, по кромке кровли, по контуру пересекания кровли и смежных вертикальных ограждающих конструкций.

Обогрев в водосточных трубах, желобах

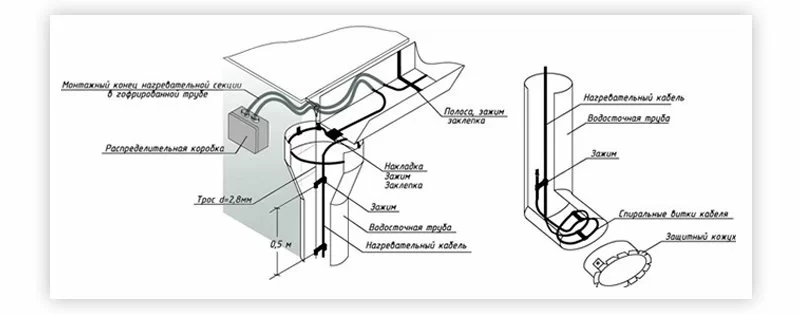

Слабым звеном водосточной системы являются сливные воронки. Здесь наиболее часто происходит формирование наледи, поэтому монтаж кабеля — безальтернативный вариант. Если труба имеет диаметр до 100 мм, можно обойтись одной ниткой кабеля. В трубу диаметром от 100 до 300 мм — заводят две нитки.

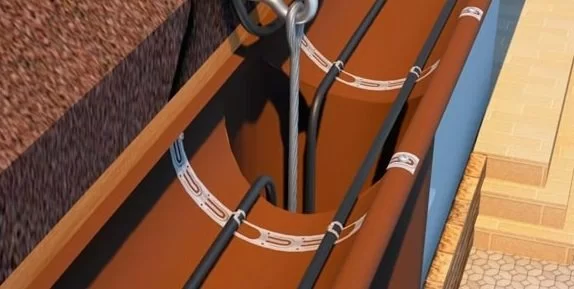

Кабель фиксируют к стенкам трубы на входе посредством скоб. В наибольшем подогреве нуждаются верх и низ трубы. Для этого монтируют дополнительные нити, имеющие вид нескольких витков спиралевидной формы либо «капающей» петли.

В трубу, длина которой выходит за пределы 3 м, кабель опускают при помощи троса или цепи со скобами для фиксации. Для подвеса троса в деревянные части кровли ввинчивают крюк и закрепляют на желобе.

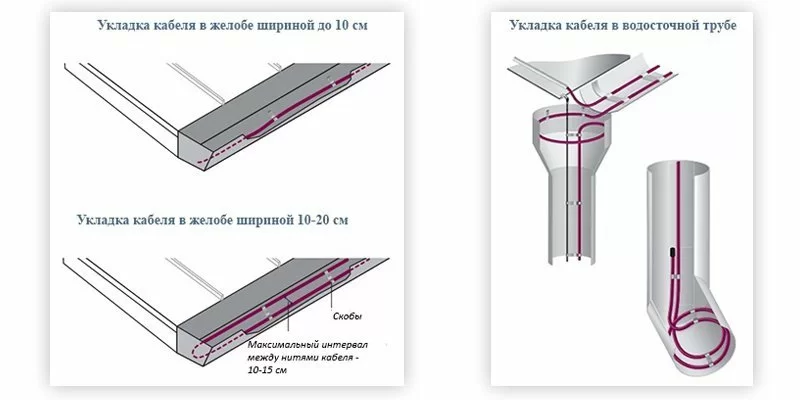

Укладка кабеля в желоб, имеющий горизонтальное расположение, осуществляется по всей его протяженности. Может быть одна нить, если ширина его не превышает 100 мм, либо несколько параллельных при ширине желоба свыше 200 мм. Выполняя монтаж обогрева кровли и водостоков, в частности желобов, обеспечивают расстояние между нитями от 100 до 150 мм.

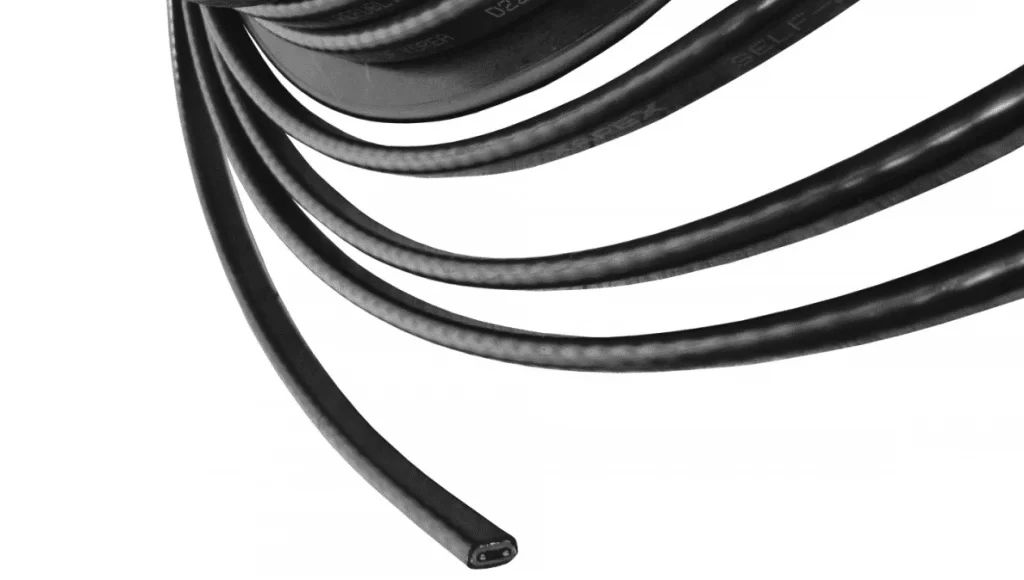

Выбор греющего кабеля

Наиболее популярными являются два варианта — саморегулирующийся кабель и резистивный. Первый отличается более сложной конструкцией. Внутри него находятся пара жил, вокруг них — специфическая матрица, подстраивающая кабель под внешнюю температуру.

Чтобы он работал нормально, не нужен терморегулятор и детекторы. Настроиться он способен самостоятельно. Главный недостаток заключается в постепенном старении матрицы, после чего кабель приходит в негодность.

Кабель резистивного типа имеет внутри токопроводящую жилу, для которой характерно большое сопротивление. Под воздействием тока, она быстро нагревается. Главным ее плюсом является то, что при запуске отсутствуют стартовые токи. При правильной настройке система будет функциональной и экономичной.

Более эффективным является резистивный кабель зональный. В нем есть нихромовая нагревательная жила. От размера ее погонная мощность не зависит, поэтому такой кабель можно делить на отрезки.

Зная характеристики кабелей и тонкости монтажа, можно устроить хороший обогрев как водосточных систем, так и кровли греющим кабелем. Самый сложный момент — расчет, а также выбор участков, где необходим монтаж подогрева.
