Обогрев трубопроводов бытового и промышленного назначения решает следующие задачи:
- снижение теплопотерь (для труб, транспортирующих горячую воду или другой теплоноситель);
- поддержание температуры теплоносителя в заданном диапазоне;
- исключение промерзания труб и последующего разрыва;
- возможность монтажа трубопроводов выше глубины промерзания или выше нулевого уровня.

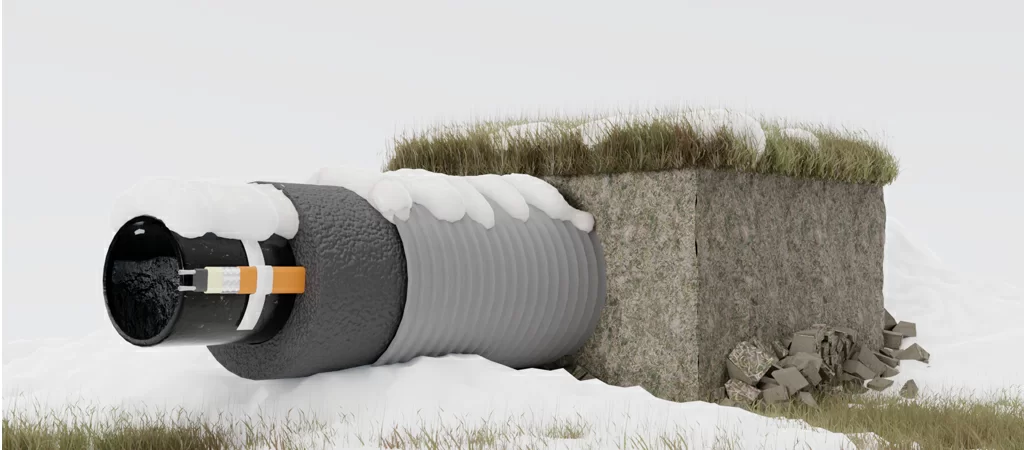

Для эксплуатируемых трубопроводов установка систем обогрева внутри труб невозможна или крайне затруднительна. Единственным вариантом становится обогрев труб снаружи.
Когда нужен наружный обогрев труб?

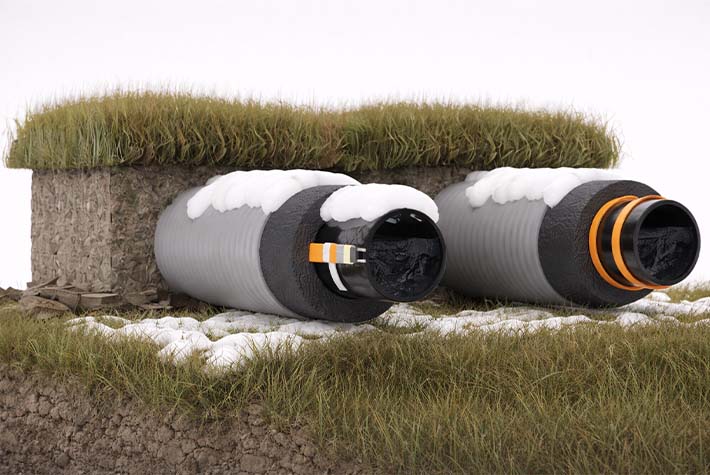

Для нормальной эксплуатации коммуникаций, предотвращения повреждений труб и снижения расходов на ремонтно-восстановительные работы в осенне-зимний период трубопроводы, расположенные выше глубины промерзания грунта нуждаются в обогреве.
Коммуникации могут располагаться выше глубины промерзания в следующих случаях:
- особенности грунтов, исключающие прокладку труб на нужной глубине;
- устройство временных коммуникаций;
- наличие естественных или искусственных препятствий в толще грунта;
- места входа коммуникаций в здания;
- внешние точки: водозаборные колонки, краны, пожарные гидранты.
Во всех этих случаях трубопроводы или их отдельные участки нуждаются в эффективном обогреве.
Проблемы наружного обогрева
Система обогрева для эксплуатируемых трубопроводов должна соответствовать ряду требований:
- пожарная безопасность, отсутствие риска прогара для металлических труб или расплавления - для пластиковых;
- равномерный прогрев по всей длине трубопровода;
- простой монтаж и доступная стоимость системы обогрева;
- низкое энергопотребление, длительный срок службы системы.
Для обогрева труб снаружи широко используются нагревательные секции на основе греющего кабеля.
Саморегулируемый кабель для обогрева

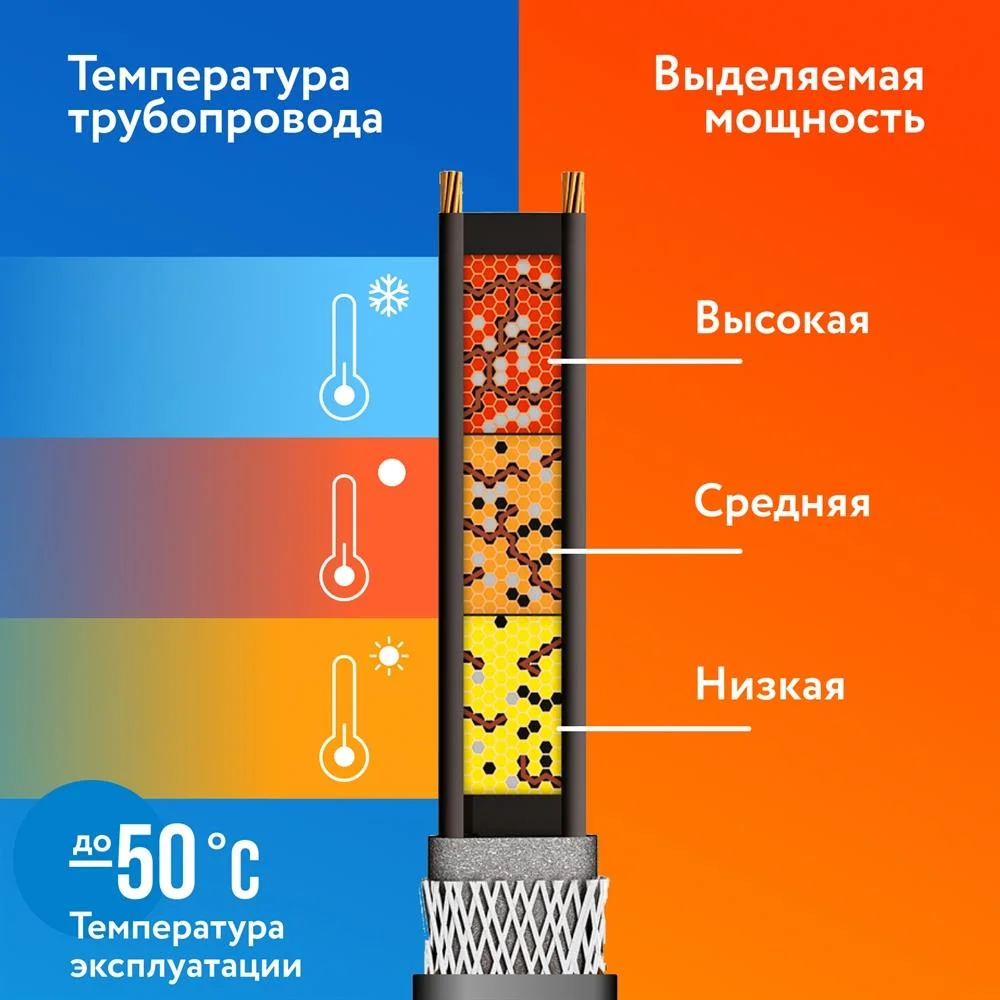

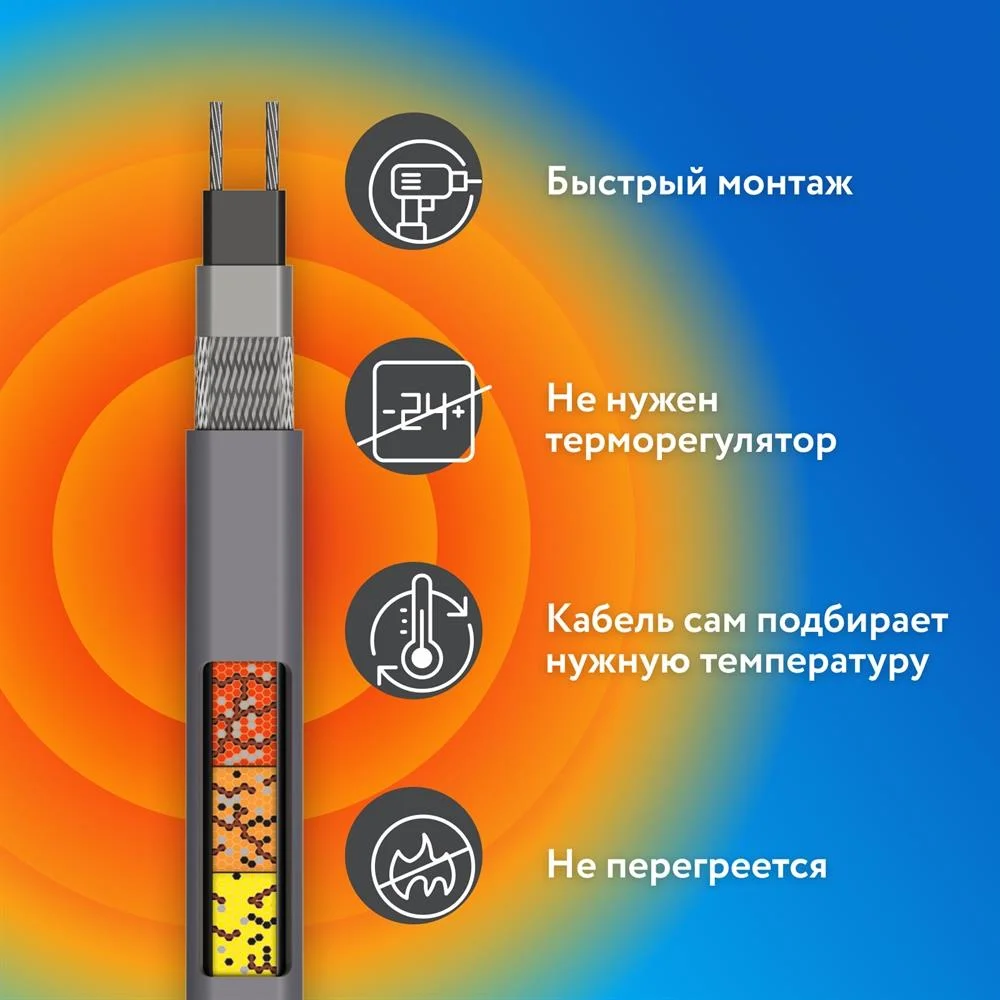

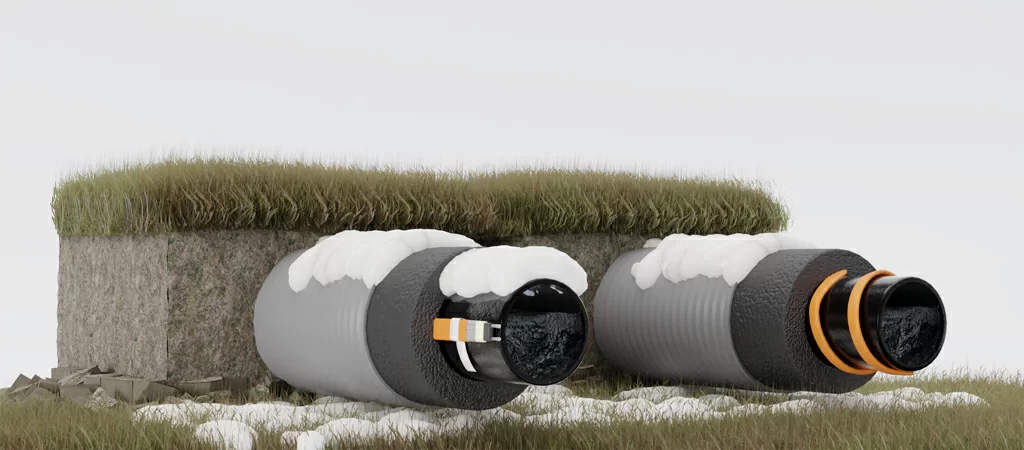

Для обогрева коммуникаций применяется греющий кабель с саморегулируемой матрицей, который укладывается снаружи трубы в 1-2 нити или спиралью. В отличие от резистивных кабелей с постоянной мощностью саморегулируемые способны изменять теплоотдачу (мощность нагрева) в зависимости от температуры окружающей среды или температуры обогреваемой поверхности. Функция саморегулирования позволяет экономить электроэнергию: кабель греет только тогда, когда это нужно.
Конструкция разных моделей саморегулируемых кабелей и нагревательных секций на их основе во многом схожа. Однако имеются и отличия, которые нужно учитывать при выборе нагревательных секций для монтажа систем.
Как выбрать греющий кабель для обогрева труб снаружи?
Здесь стоит в первую очередь ориентироваться на тип коммуникаций, диаметр труб и их протяжённость.
Инженерные сети от 10 до 35 мм

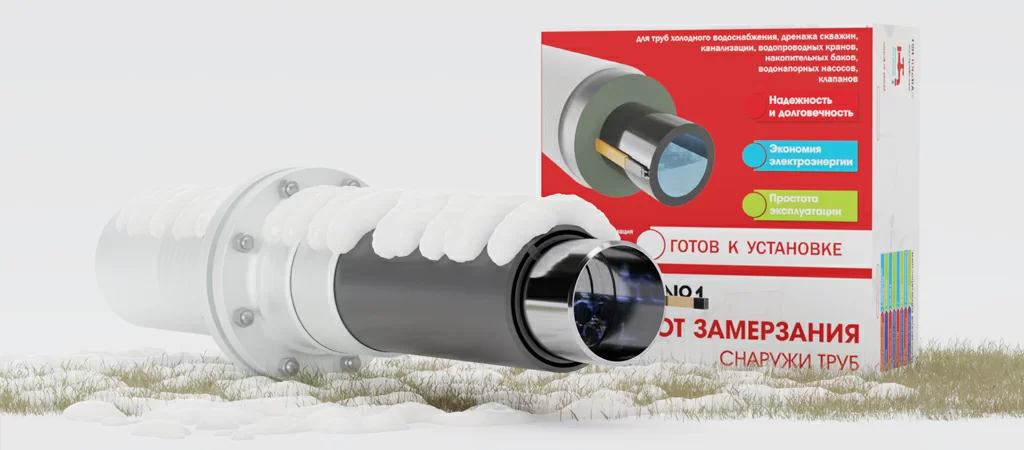

Для обогрева бытовых инженерных сетей небольшого диаметра (от 10 до 35 мм) подходят готовые комплекты определённый длины с аксессуарами для быстрого монтажа. Например, готовый комплект греющего кабеля для труб AlfaKIT 1, представляющий собой греющий саморегулирующейся кабель мощностью 16 Вт/м, оснащенный 2-метровым монтажным проводом и концевой муфтой.
Комплект готов к установке и подходит для защиты от замерзания водопроводов, водостоков и других коммуникаций из полиэтиленовых труб низкого (ПНД) и высокого (ПВД) давления, а также водосборных емкостей, накопительных емкостей, водопроводных кранов.
Комплект AlfaKIT 1 выполнен на основе греющего кабеля производства Южной Кореи. Кабель имеет две токопроводящие жилы и оболочку из термопластичного фторполимера (полиолефин).
Цена готового комплекта AlfaKIT 1 - 2 686 руб.
Инженерные сети диаметра от 35 мм

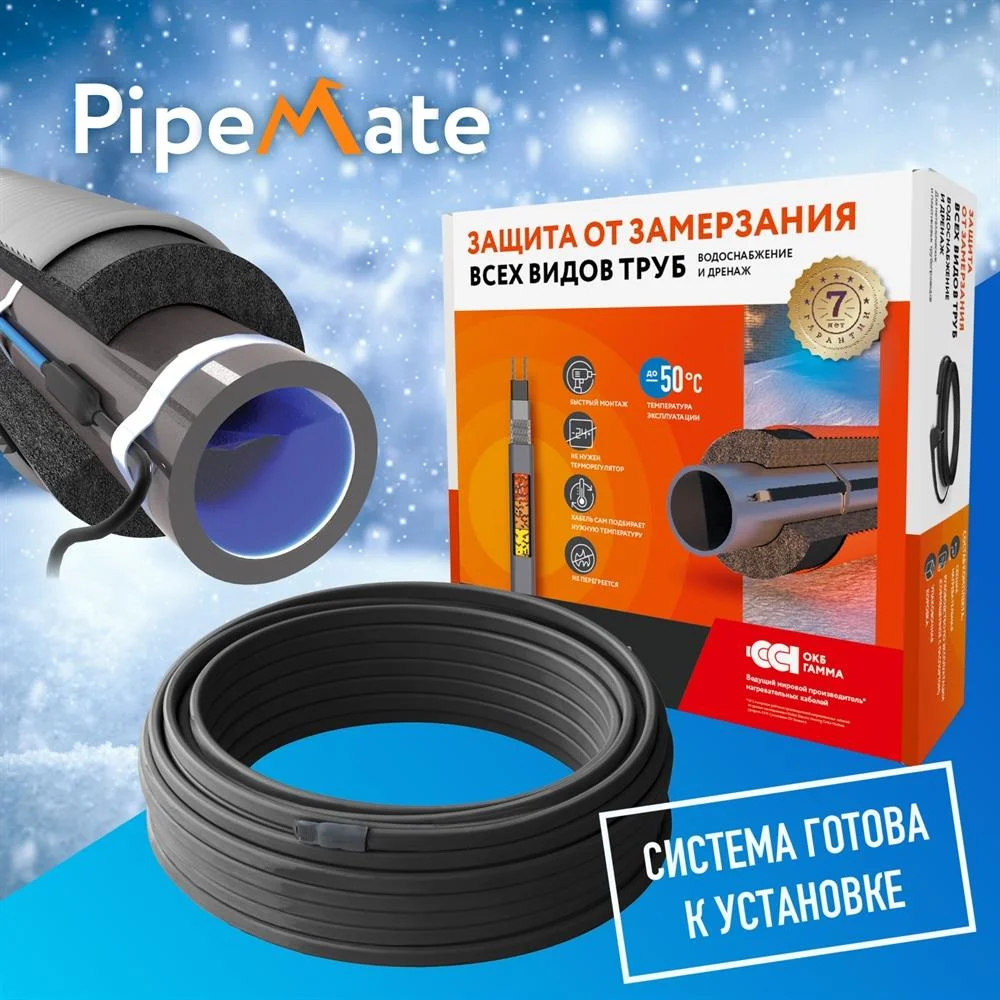

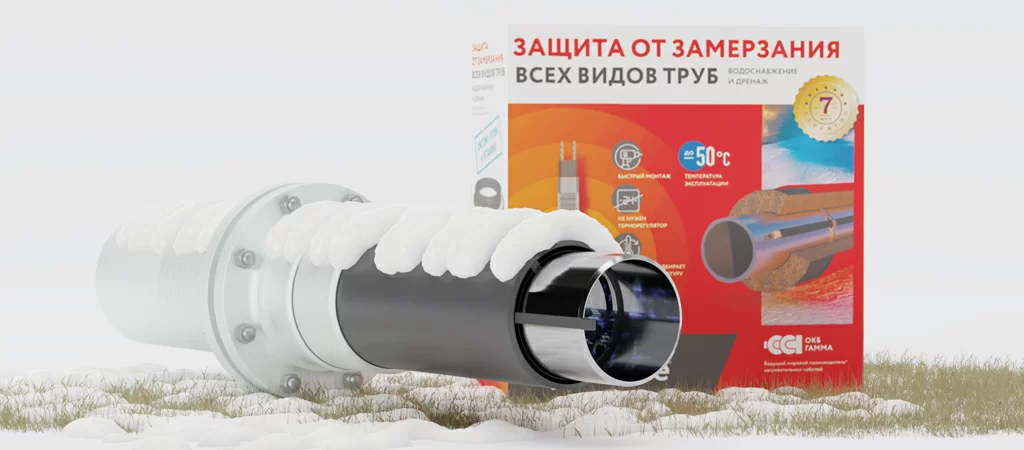

Для обогрева труб большого диаметра (от 35 мм), а также малых диаметров в сложных климатических условиях рекомендуется использовать секции нагревательные кабельные PipeMate 25 Вт/м подходящей длины от 2 до 25 м. Секции подходят для защиты трубопроводов, водопроводной арматуры и кранов.
В основе готового решения PipeMate - нагревательный саморегулирующийся кабель, который выделяет определенное количество тепла только в нужном месте и в нужное время, оптимизируя энергозатраты на обогрев.
Секция готова к установке и подходит для всех видов труб.
Цена готовой секции PipeMate - от 2 221 руб. в зависимости от длины греющего кабеля.
Инженерные сети длиной более 20 м

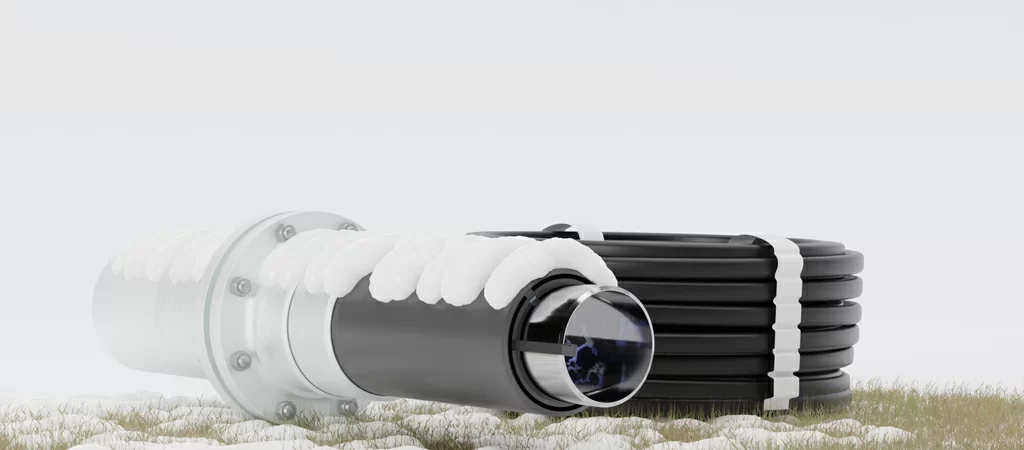

Для обогрева трубопроводов длиной более 20 м подходят саморегулирующиеся нагревательные ленты SRL и RoofMate2-N. Саморегулирующийся нагревательная лента серии SRL (Южная Корея) применяется для обогрева трубопроводов, монтажа систем антиобледенения кровли и водостоков, подогрева полов и открытых площадок.
Лента SRL выпускается с мощностью 16, 24 и 30 Вт/м и поставляется метражом.
Цена - от 110 руб./м в зависимости от мощности.

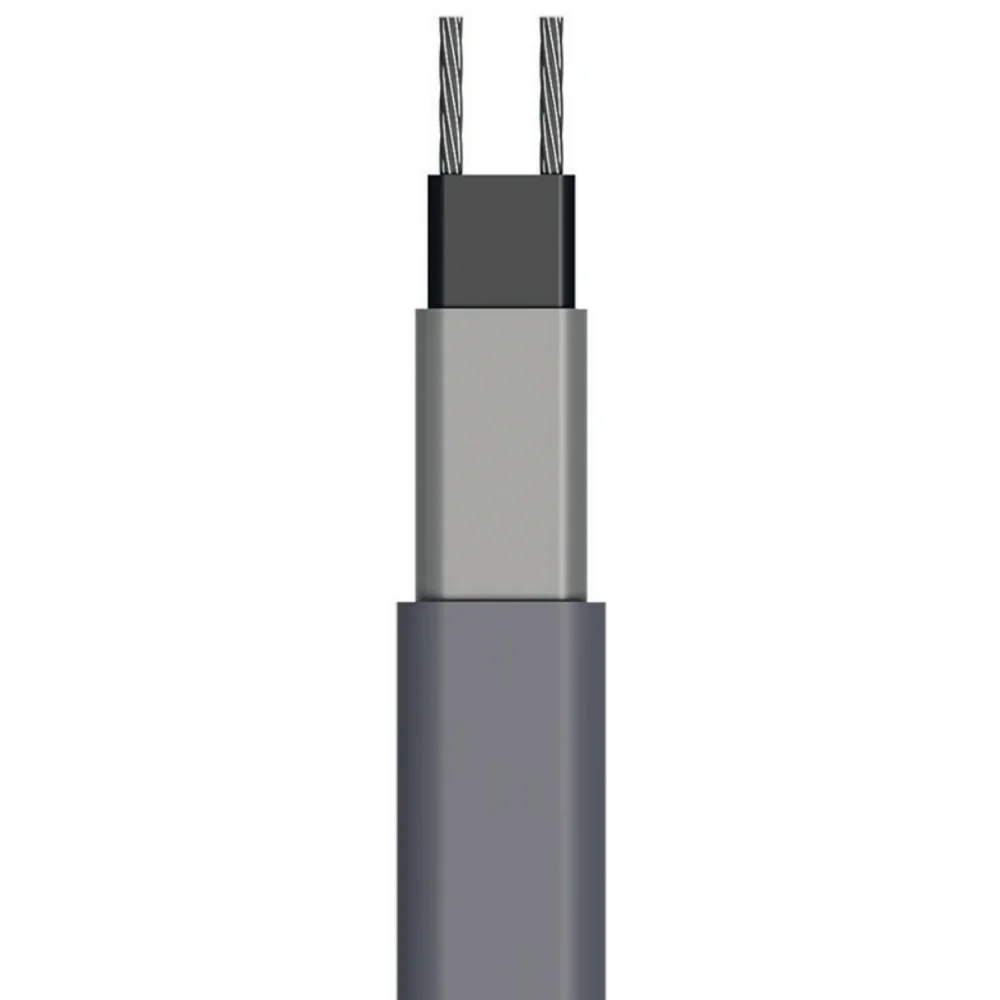

Нагревательные саморегулирующиеся ленты RoofMate2-N без экранирования для защиты пластиковых труб от обледенения. Выпускаются мощностью 12,18 и 32 Вт/м. Оболочка ленты выполнена из высокопрочного эластомера, устойчивого к ультрафиолету. Лента поставляется метражом.
Цена RoofMate2-N - от 132 руб./м в зависимости от мощности.
Трубы из металла
Для обогрева металлических труб нужны греющие кабели с экранированием. Экран выполняет функцию заземления для предотвращения электротравм.
Для металлических труб подходят греющие электрокабели:
- SRL 16-2 CR мощностью 16 Вт/м с экраном из луженой меди и оболочкой из полиолефина, обеспечивающей механическую прочность и защиту от повреждений;
- 18RoofMate2 мощностью 18 Вт/м с контактным проводником совместно с фольгированным лавсаном и наружной оболочкой из термопластичного эластомера, устойчивого к воздействию высоких температур;

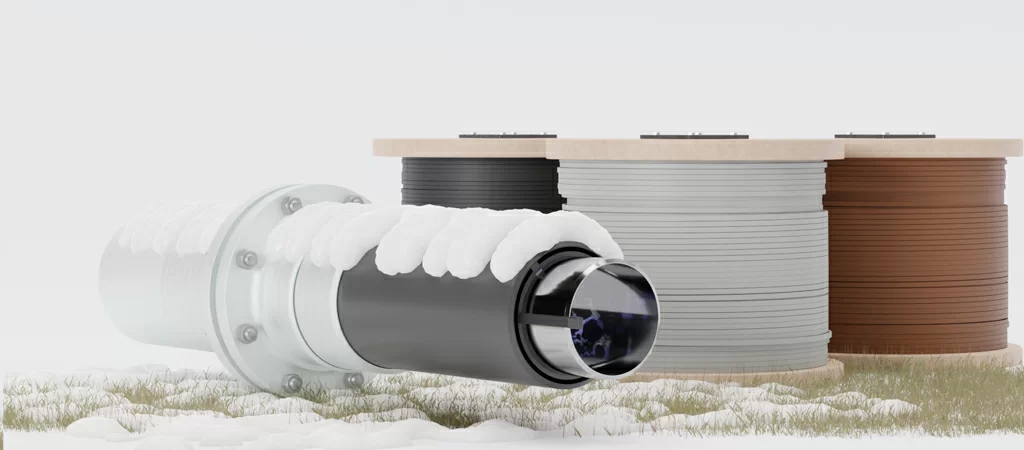

- 21 IndAstro Lite2 мощностью 21 Вт/м с экраном из медной луженой проволоки и оболочкой из термопластичного эластомера.
Цена 21IndAstro Lite 2 – 270 руб./м
На основе любого греющего кабеля для металлических труб может быть изготовлена нагревательная секция, готовая к монтажу.
Вывод
Применение для обогрева трубопроводов снаружи греющих саморегулирующихся кабелей и секций на их основе полностью решает проблему промерзания и разрыва труб.
Для пластиковых трубопроводов малого диаметра подойдет комплект AlfaKIT 1, для большого диаметра – секции PipeMate. Для обогрева протяженных трубопроводов оптимальным решением являются нагревательные ленты SRL и RoofMate2-N. Для металлических труб подходят экранированные греющие кабели SRL 16-2 CR, 21 IndAstro Lite 2, 18 RoofMate2.
