Подготовка к соединению греющего кабеля с силовым проводом
Саморегулирующий греющий кабель представляет собой конструкцию, внутри оплеток и экранов находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.
Подготовим греющий саморегулирующийся кабель для соединения с силовым. Для этого необходимо аккуратно и последовательно удалить все слои изоляции кабеля, не повредив при этом проводящие части кабеля.

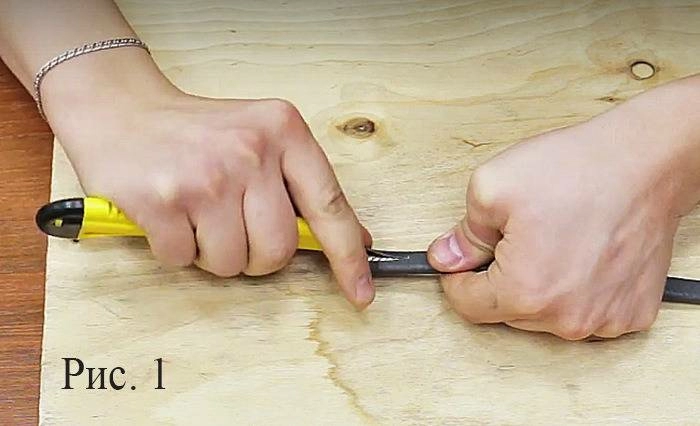

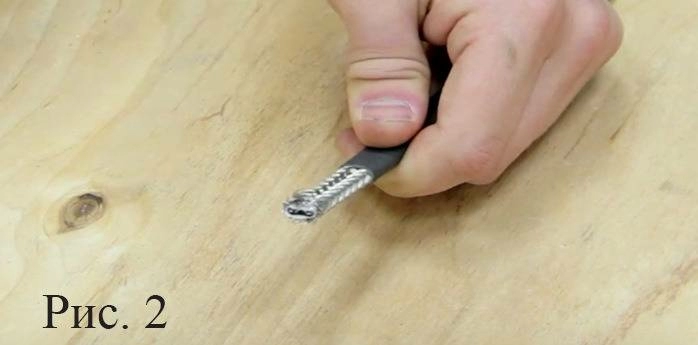

При помощи ножа удаляем внешнюю оболочку кабеля. (Рис. 1). Под внешней оболочкой находится экранирующая металлическая оплетка (Рис. 2)

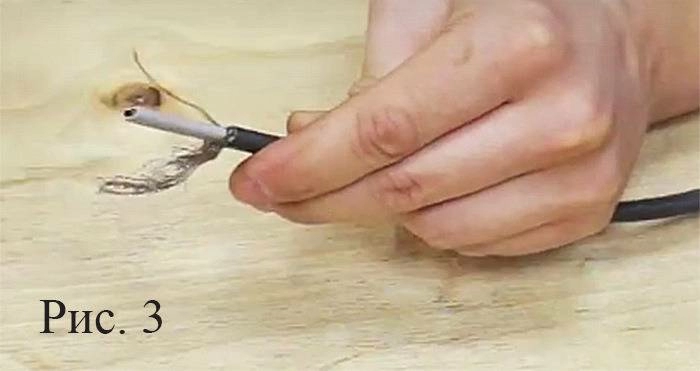

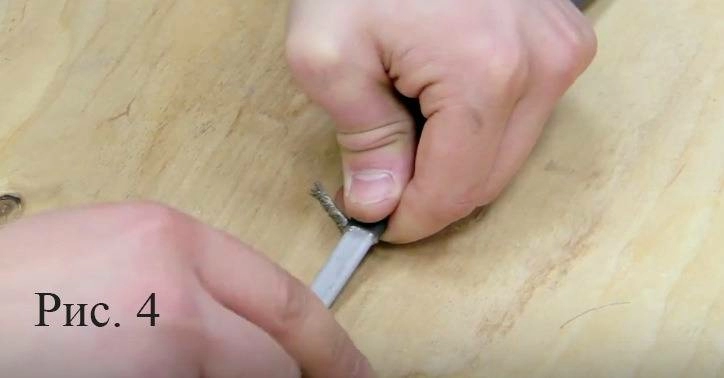

Металлическую оплетку кабеля расплетаем (Рис. 3) и скручиваем в жгут (Рис. 4), который позже соединится с жилой заземления силового кабеля.
Расплетать кабель надо аккуратно, не делая резких движений, чтобы обеспечить достаточную длину жгута, для дальнейшего присоединения заземления.

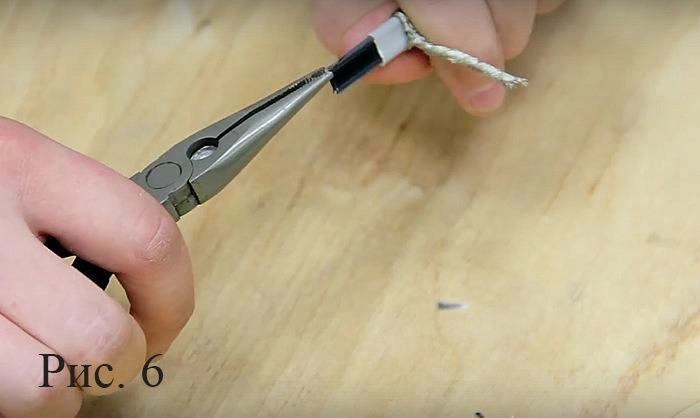

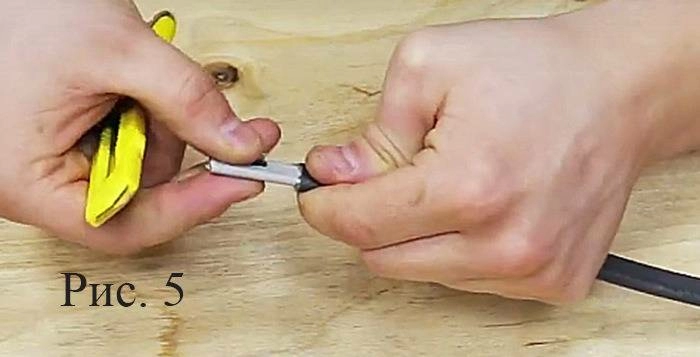

Удаляем промежуточную изоляцию греющего кабеля (Рис. 5). Далее необходимо зачистить матрицу (Рис. 6).

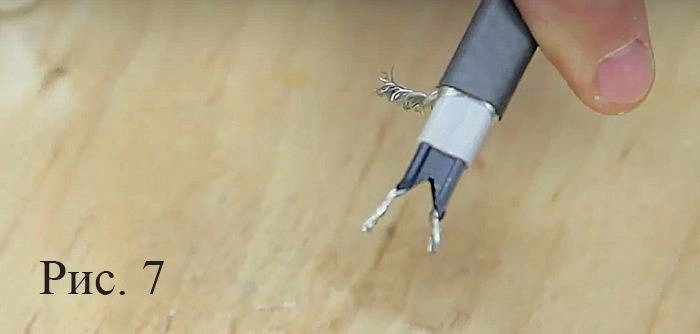

Зачищать матрицу надо очень аккуратно, чтобы не повредить токопроводящие жилы. В середине матрицы делаем вырез в виде уголка, для удобства подсоединения гильз (Рис. 7).

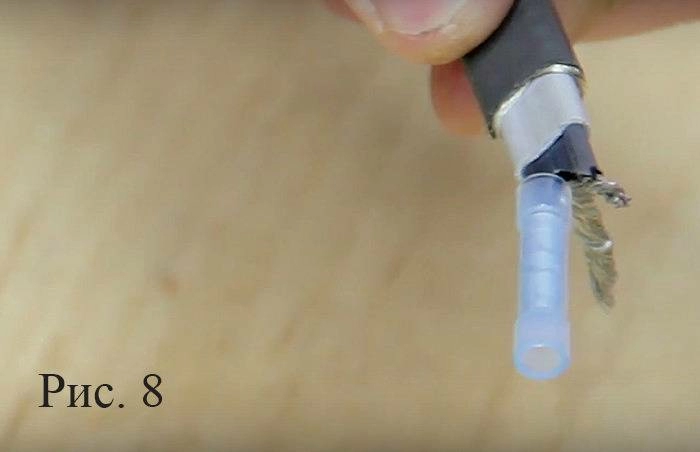

На подготовленный таким образом саморегулирующий греющий кабель легко установить соединительные гильзы, для подключения двух токонесущих жил силового кабеля, и жилу заземления (Рис. 8).
