Саморегулирующийся нагревательный кабель HTSX 15-2 OJ разработан для поддержания заданной пользователем температуры и защиты водопроводных систем от промерзания. Кабель имеет мощность от 9 до 64 Вт/м в зависимости от модификации.
Основные сведения о продукции
Греющий кабель HTSX 15-2 OJ выпускается компанией Thermon (США). Продукция предназначена для бытового использования. Электрокабель устойчив к длительному воздействию высоких температур в соответствии с IEC 60332-1, устойчив к УФ-излучению и озону в соответствии с ISO/IEC стандартами. Кабели серии HTSX сертифицированы Федеральной службы по технологическому надзору России, а также по международным системам стандартизации Lloyd’s, SAA, CENELEC, DNV, FMR, CCE/CMRS и пр.
Маркировка продукции соответствует ГОСТ Р МЭК 60800.
Пример маркировки:
HTSX15-2-OJ, где:
- HTSX - тип греющей матрицы;
- 15 - выходная мощность в Вт/м;
- 2 - напряжение переменного тока 220...240В (цифра 1 в маркировке указывает, что греющей кабель предназначен для электросети с переменным током 110...120В);
- O - тип оплетки - луженая медь;
- J - тип оболочки - фторполимерная.

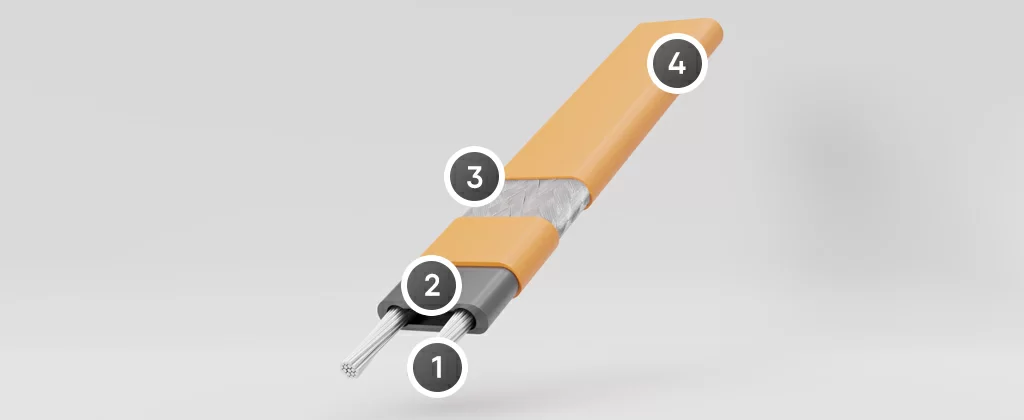

Конструкция и материалы
- Никелированные медные жилы с сечением 1,3 мм. В состав входят чистые (не менее 99,9%) медь и никель, обладающие высокими токопроводящими свойствами.
- Полупроводниковая греющая матрица. При изменении окружающей температуры снижается или повышается электрическое сопротивление материала, из которого изготовлена матрица, в результате повышается или снижается тепловыделение.
- Луженая медная оплетка. Лужение поверхности кабеля надежно защищает его от негативного воздействия кислорода, увеличивает показатели прочности на разрыв и повышает устойчивость к перелому при сгибании.
- Фторополимерная оболочка. Обеспечивает эффективную защиту проводов и греющей матрицы от воздействия высоких температур, механической деформации, агрессивных сред.
Применение и принцип работы
Нагревательный саморегулирующийся провод HTSX 15-2 OJ применяется для создания и поддержания заданной температуры в диапазоне от средней до высокой. Кабель используется для защиты трубопроводов от промерзания. Сфера применения продукции: подогрев водопроводов, газопроводов, канализации, водосточных и ливнесточных систем в частных домах. Допускается использование электрокабеля для обогрева инженерных коммуникаций небольших промышленных и сельскохозяйственных объектов. Кабели серии HTSX 15-2 OJ могут использоваться в средах с повышенным температурным воздействием и подвергаться пропарке.

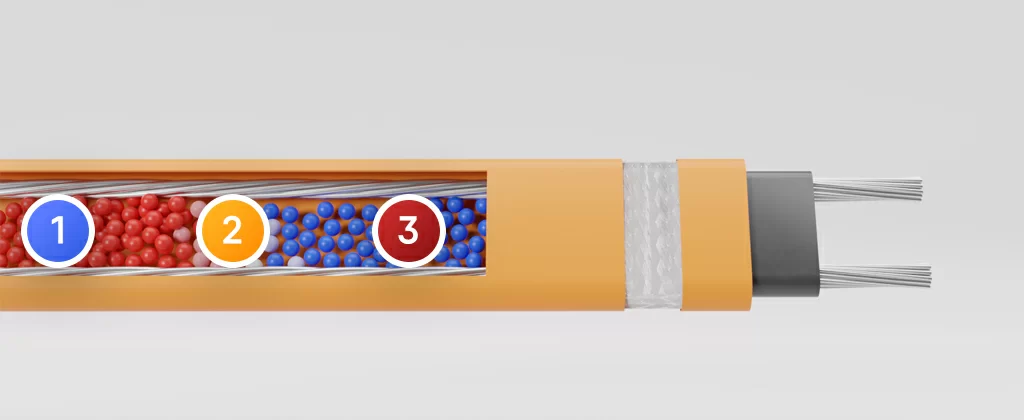

- Холодная труба.
Много проводящих путей. Высокое тепловыделение. - Теплая труба.
Меньше проводящих путей. Среднее тепловыделение. - Горячая труба.
Мало проводящих путей. Низкое тепловыделение.
Принцип работы греющего электрокабеля HTSX основан на уникальной разработке Thermon – едином процессе совместной экструзии. Тепловыделение кабеля самостоятельно регулируется в зависимости от окружающей температуры. Изменение температуры автоматически компенсируются на всех участках обогреваемого трубопровода.
Диаграмма выходной мощности кабелей серии HTSX:
Технические характеристики
| Характеристика | Значение |
| Варианты удельной мощности | 10, 20, 24, 33, 39, 40, 49, 57, 66 Вт/м при +10℃ |
| Напряжение питания | 208-277 или 380-480 В перем. тока |
| Максимальная температура поддержания | (208-277 В перем. тока) 150℃ (380-480 В перем. тока) 204℃ |
| Максимальная температура непрерывного воздействия при отключенном питании | 204℃ |
| Минимальная температура монтажа | -60℃ |
| Минимальный радиус изгиба | при -15℃ - 10мм при -60℃ - 32мм |
| Температурный класс, Т3/230 | 3-2,6-2,9-2,10-4, 12-2, 15-2, 15-4 |
| Температурный класс, Т2/230 | 20-2, 20-4 |
| На основе стабилизированной конструкции | Т3-Т6 |
Особенности монтажа и эксплуатации
ООО «АльфаСнаб» предлагает приспособления для систем обогрева, предназначенные для быстрого и простого монтажа греющих кабелей Тhermon. Производитель рекомендует для монтажа «горячих» концов, предназначенных для работы при температуре +230 С и выше, использовать комплекты Tерминатор ZS/ZE или ZE-B. Характеристики автоматического выключателя, и степень его защиты от замыкания на землю должны соответствовать требованиям ГОСТ Р 50345-2010. Инженеры-энергетики нашей компании подберут выключатели и другое оборудование для монтажа систем обогрева на основе нагревательного кабеля HTSX 15-2 OJ с учетом условий эксплуатации.
