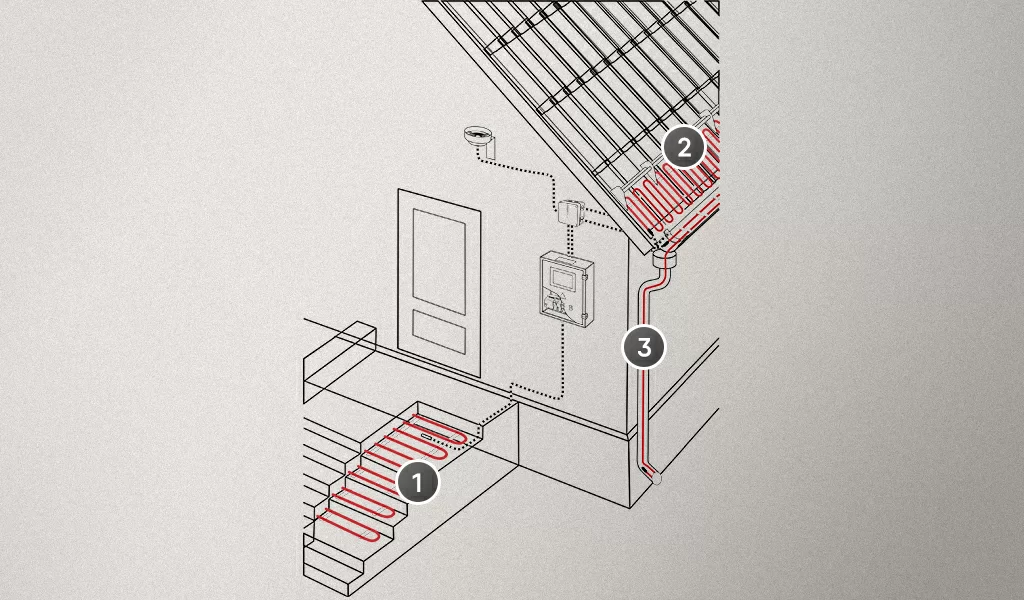

На схеме вы видите полноценную антиоблединительную систему для кровли и ступеней.
Давайте разберем всё детально.
Система представляет собой три греющие секции:

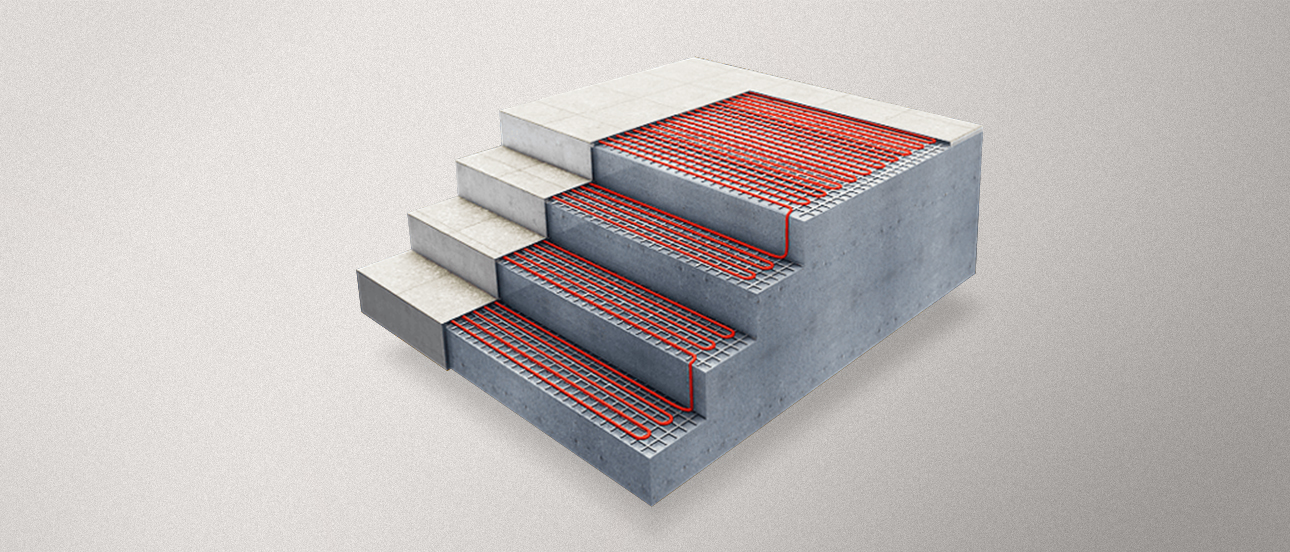

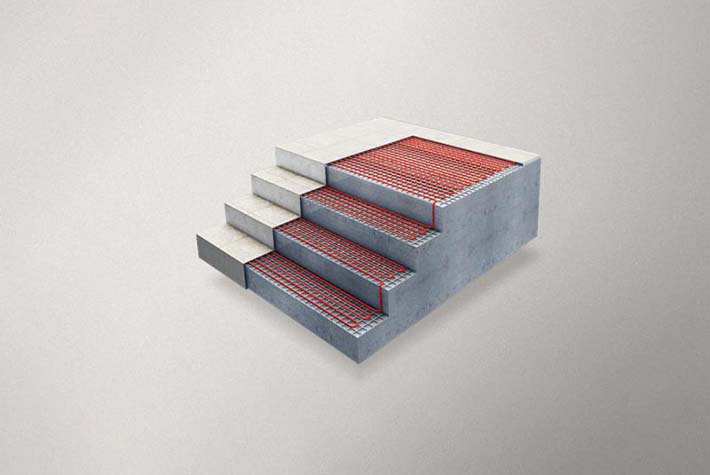

- Резистивный греющий кабель в виде нагревательного мата для обогрева ступеней.

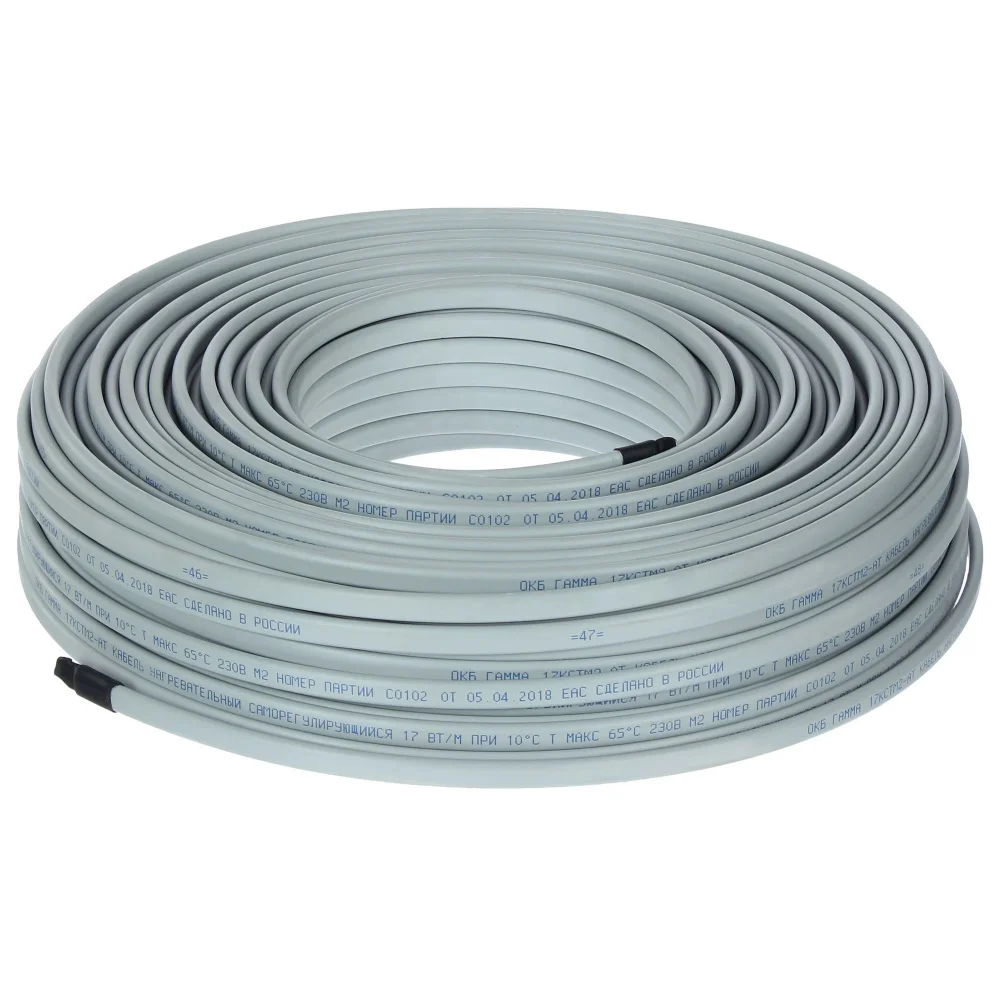

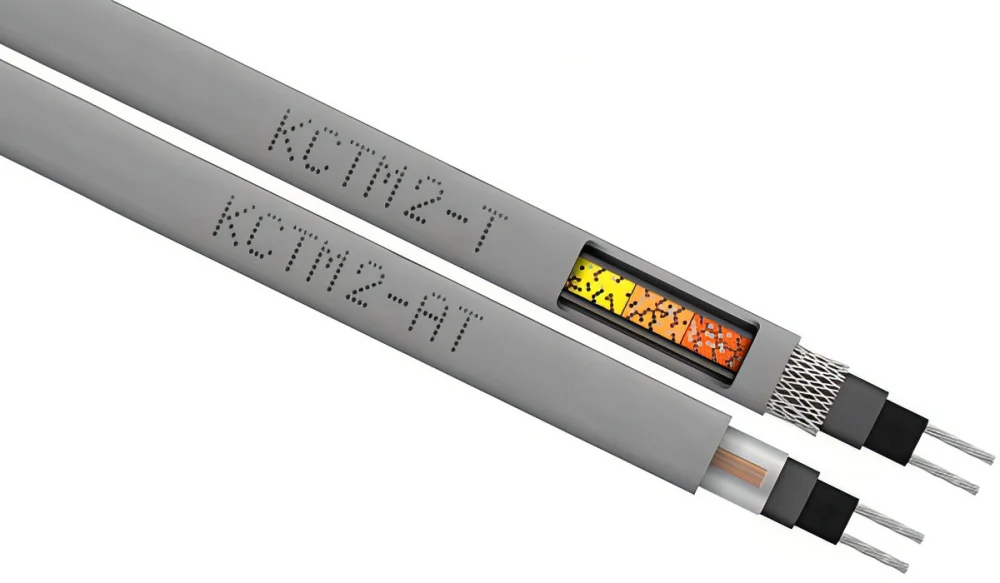

- Саморегулирующийся греющий кабель для обогрева ската кровли.
- Саморегулирующийся греющий кабель для желоба и водостока.

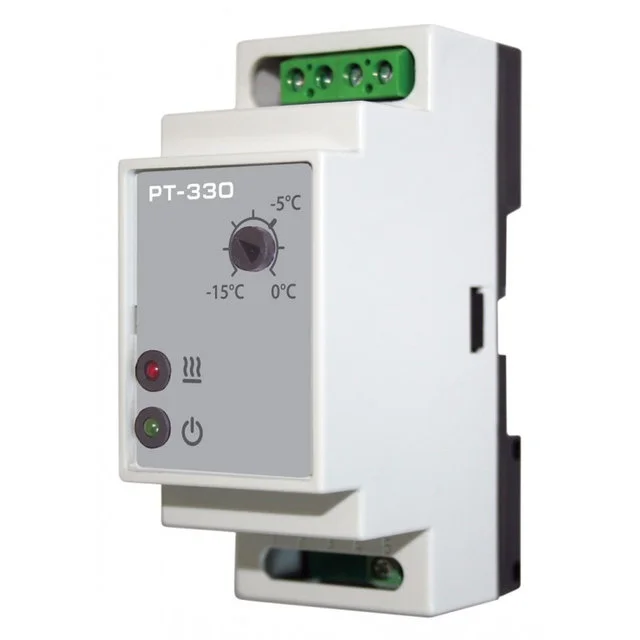

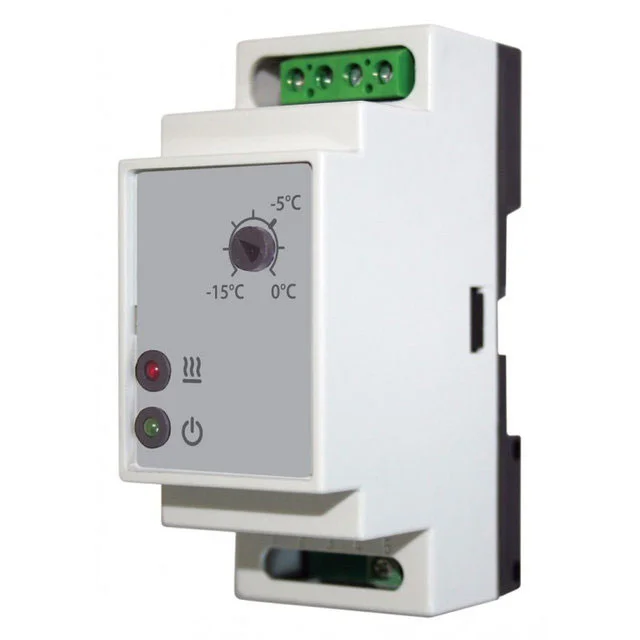

Управление представлено терморегулятором с тремя выходами под датчики температуры и одним под датчик осадков. Электрическая часть представляет собой силовой кабель 3*1,5, распределительную коробку и щит с автоматами, в который монтируется система управления.
Терморегулятор настроен на работу всей системы при температуре от -15 до +5℃, подключен датчик снежных осадков. Следовательно при попадании осадков в датчик и температуре от -15 до +5℃ вся система включается.
Также можно настроить чтобы с 8 утра и до 8 вечера подогрев ступеней был включен при температуре до -15℃, когда велик риск образовании наледи.
Система легко настраивается и регулируется, возможен автоматический режим на весь зимний период.
Перенесем все необходимое оборудование в таблицу с указанием средних розничных цен.
| Оборудование антиобледенительной системы | Кол-во | Стоимость,руб. /м/шт |
| Нагревательный мат для обогрева ступеней | 5 кв.м | 7 000 |
| Саморегулирующийся греющий кабель для края кровли | 30 м | 250 |
| Саморегулирующийся греющий кабель для желоба и водостока | 20 м | 300 |

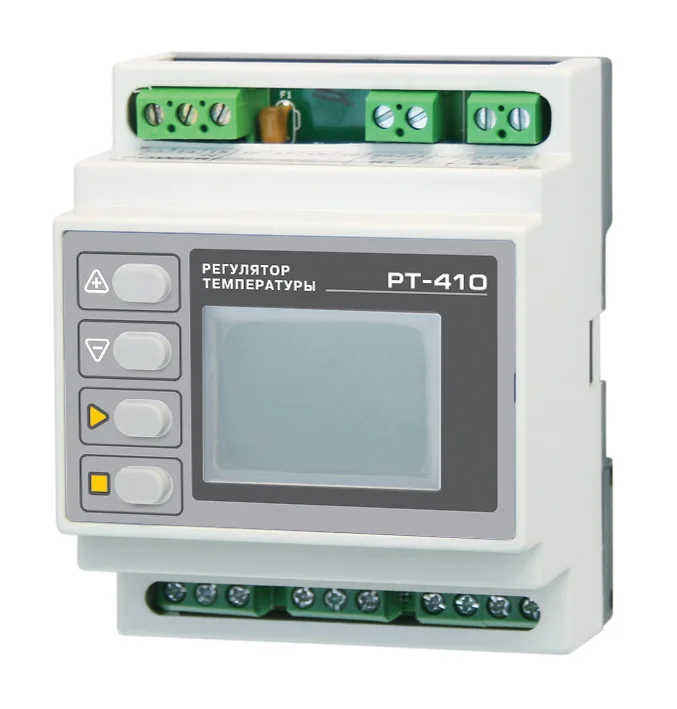

| Терморегулятор с подключением до 4 нагревательных секций (универсальный многофункциональный мультипрограммный регулятор температуры для различных систем обогрева) | 1 шт | 10000 |
| Датчик осадков | 1шт | 4000 |
| Монтажный комплект для саморегулирующего греющего кабеля | 2 шт | 350 |
| Датчик температуры | 3 шт | 500 |
| Распределительная коробка (уличное исполнение с герметичными вводами) | 1 шт | 1200 |
| Щит с автоматикой (вариантов много, это за вариант уличного исполнения) | 1 шт | 6000 |
| Силовой кабель 3х1,5 | 10 м | 50 |
| Система крепления греющего кабеля на кровле (монтажная лента) | 1 шт | 2000 |
| Система крепления греющего кабеля в желобе и водостоке (специальные зажимы) | 1 уп | 1500 |
| Итого | 47900 рублей с НДС за ВСЁ |
Расчет примерный, но универсальный.
Подобранное оборудование премиального сегмента. Все цены розничные. За покупку данной системы вы непременно получите скидку 10%, а также полные указания по монтажу и настройке всей системы.
Затраты на электроэнергию при полной работе системы целый месяц составят 2000р, при штатной работе 1200р за месяц.
