Соединительная коробка для греющего кабеля УСК 12.Н
Сегодня мы распакуем и соберем соединительную коробку УСК 12.Н производства компании Специальные системы и технологии. Коробка Сертифицирована и имеет разрешение Ростехнадзора для применения во взрывоопасных зонах. № РОСС RU.ГБ05.В04093 номер сертификата соответствия с маркировкой взрывозащиты.
![yck12h.jpg yck12h.jpg](/upload/medialibrary/b4e/b4e36257f8a8faa8630f6b8005b51bfe.jpg)

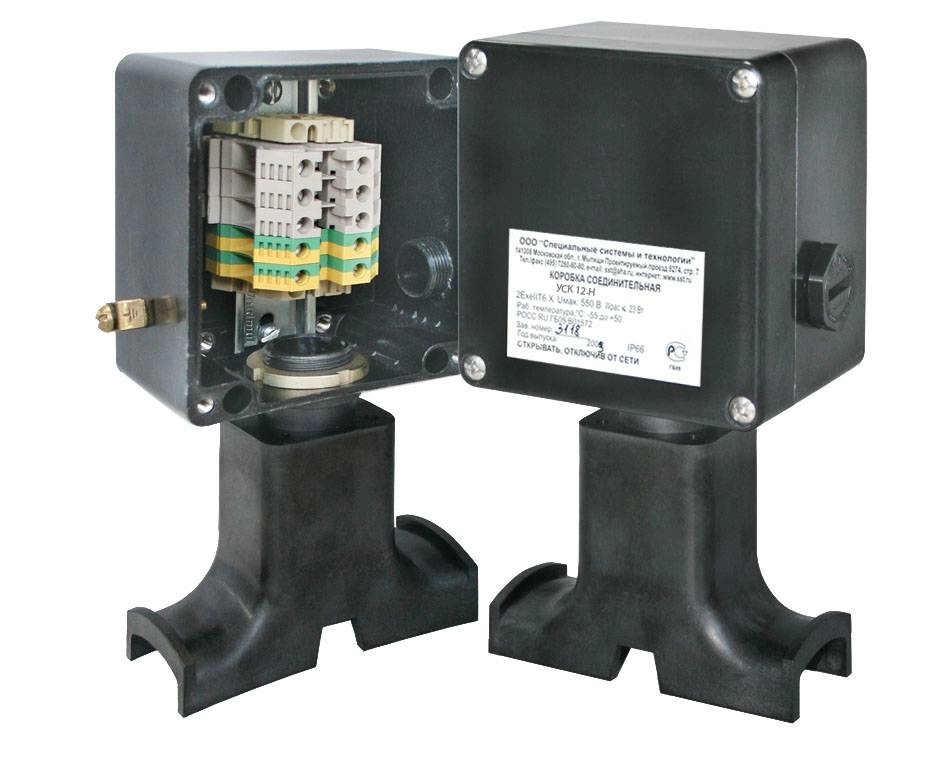

Коробка соединительная УСК 12.Н служит для подвода питания к саморегулирующимся электрическим
нагревательным лентам. Корпус коробки выполнен из взрывозащищенного армированного
стекловолокном реактопластического полиэстра.
Крепится на трубопроводе с помощью опорного кронштейна, который служит также устройством для
ввода кабеля под теплоизоляцию. Конструкция корпуса гарантирует защиту от проникновения влаги и
пыли IP66 и высокую коррозионную стойкость.
![02.gif rtv401_1.gif](/upload/medialibrary/153/1535c411a123cef1384ee10bbdff99f0.gif)
Коробка позволяет выполнить подключение до 2 ниток* саморегулирующихся электрических
нагревательных лент к силовому кабелю и подключение до 3 ниток* для разветвления.
Преимущества УСК 12.Н:
- Подходит для всех типов саморегулирующихся электрических нагревательных лент
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
- Исключает риск повреждения нагревательных лент в местах заделки
- Повышенная устойчивость к агрессивным растворителям и воздействию атмосферных осадков
- Прочность и долговечность
- Не подвержена коррозии
- Пожаробезопасность
- Малый вес

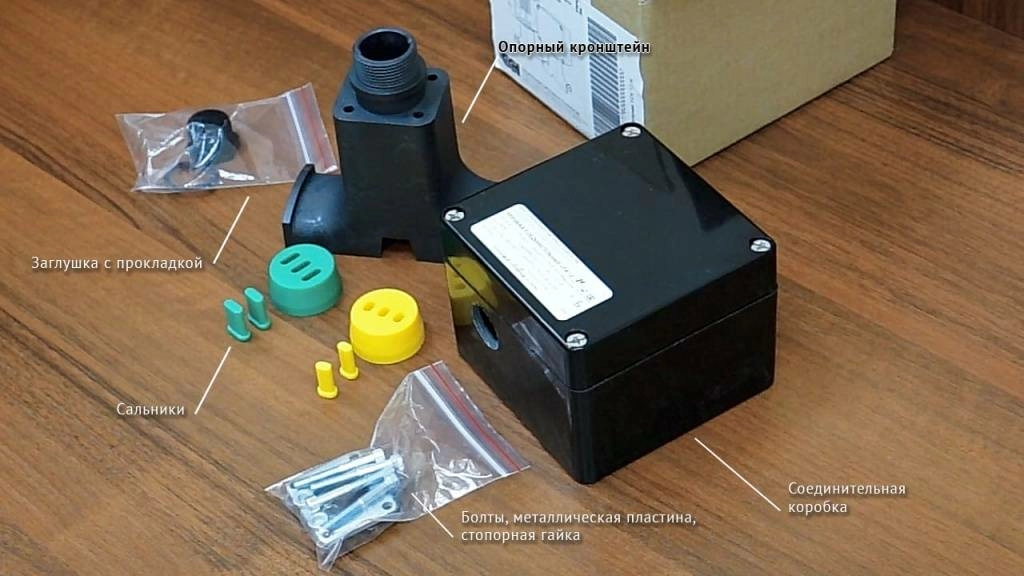

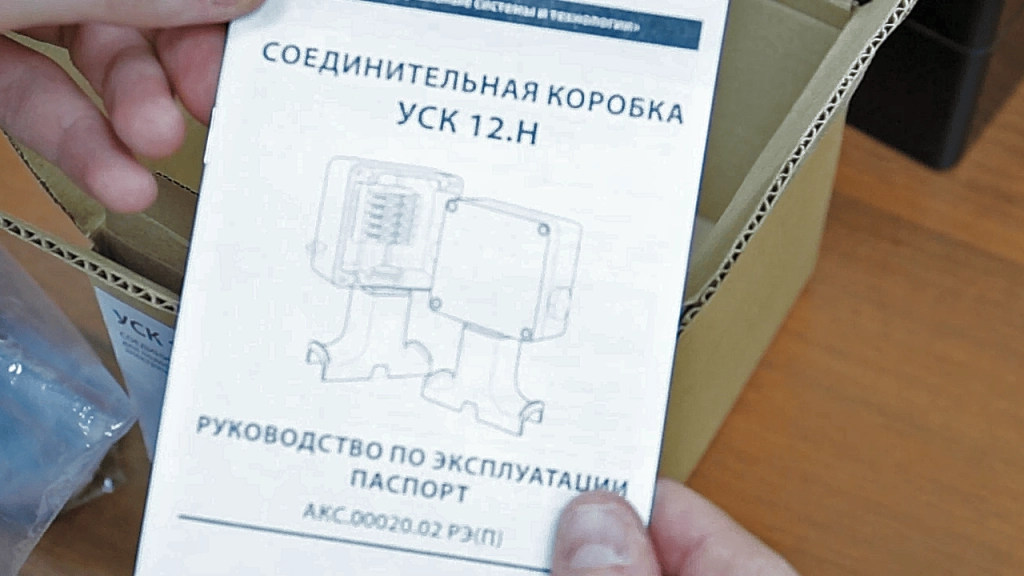

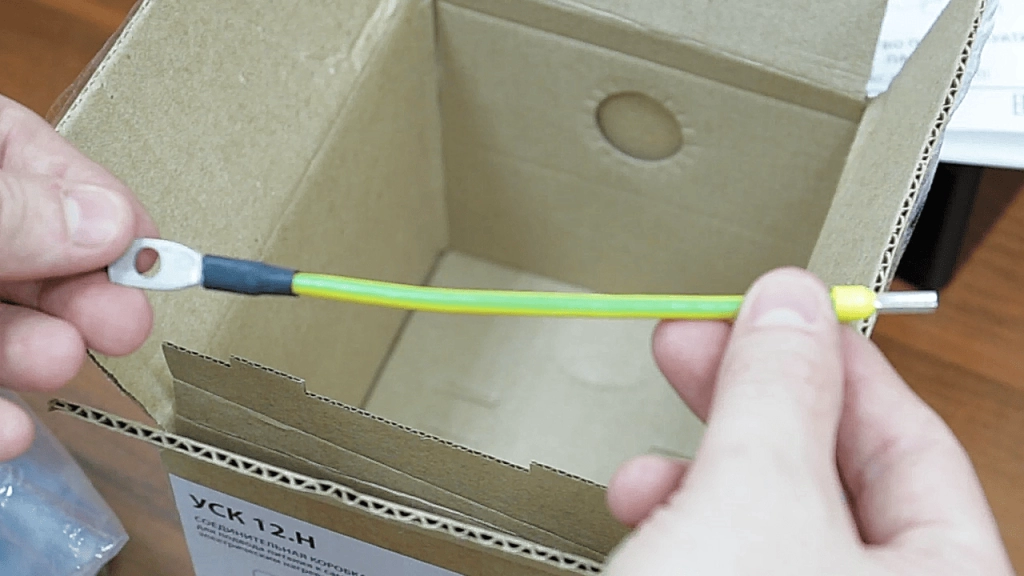

Коробка поставляется с:
![02.jpg Сальники.jpg](/upload/medialibrary/710/7101f3f0902ccd5e8e871ac2b2d64dfc.jpg)
![Паспорт.jpg Паспорт.jpg](/upload/medialibrary/edf/edffb675ba7507a92ec132479a2757a1.jpg)
![Перемычка.jpg Перемычка.jpg](/upload/medialibrary/b0c/b0c8e1292cc150ad92f40599a8ac0519.jpg)
Технические характеристики:
Рабочий диапазон температур окружающей среды | -50...+50 °С |
Температурная группа взрывоопасной зоны | T6 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
Степень пылевлагозащиты | IP66 |
Маркировка взрывозащиты | 1Ex e IIC T3…T6 |
Максимальное напряжение | до 550 В |
Максимальный ток | до 50 А |
Габаритные размеры корпуса | 122×120×91,5 мм |
Общий вес | 1,2 кг |
Последовательность сборки
![01.jpg 01.jpg](/upload/medialibrary/dfc/dfc2e3e32fe283a37eaae810a7c4785e.jpg)

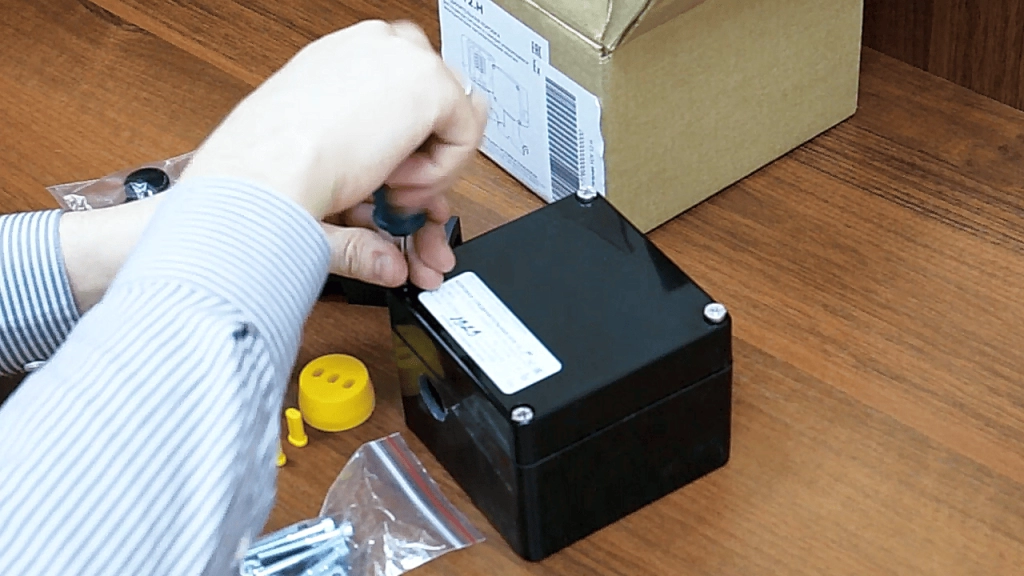

Сначала необходимо выкрутить болты из крышки.
![02.jpg 02.jpg](/upload/medialibrary/cd3/cd320fa7cc373cef46fc135482be50c8.jpg)

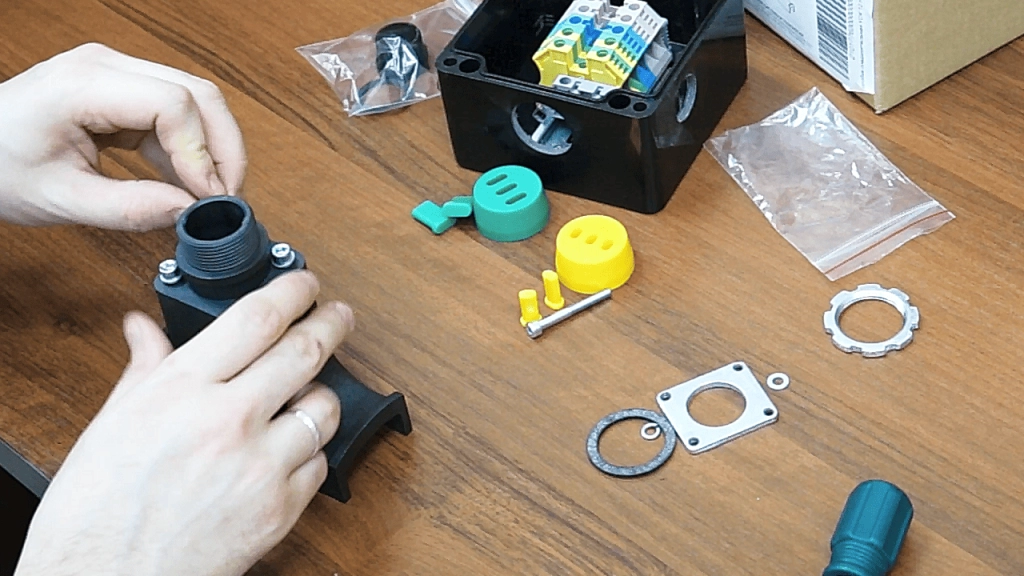

Вставляем болты под шестигранник в опорный кронштейн. На греющие кабеля надеваем металлическую
пластину.
![Коробка соединительная.jpg 03.jpg](/upload/medialibrary/9fc/9fc13a30ffa752c803a103a1e513bb5e.jpg)

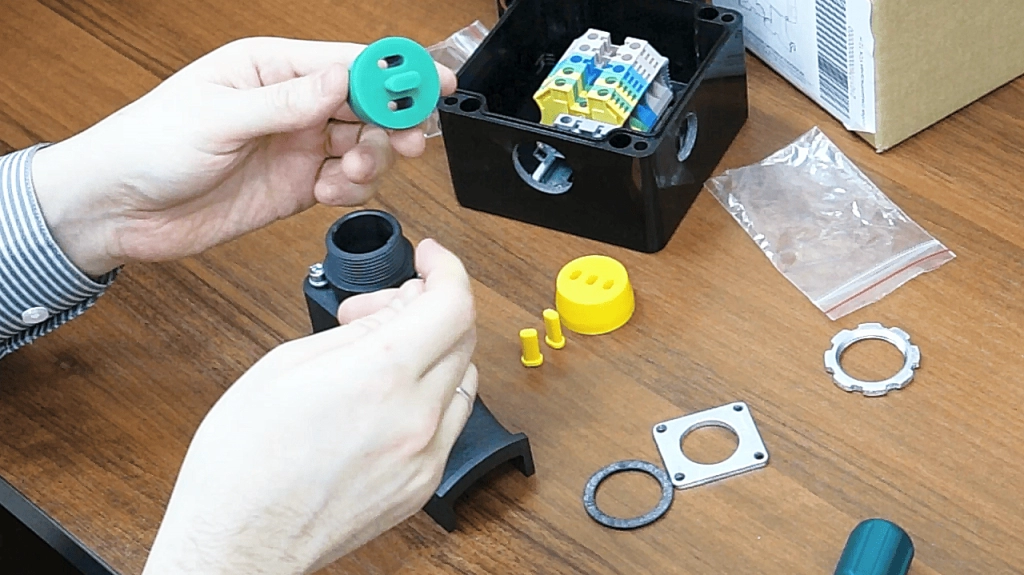

Продергиваем нагревательные кабели в сальник, оставшийся разъем(ы) закрываем заглушками.
![опорный кронштейн.jpg 04.jpg](/upload/medialibrary/327/3273fdef5b359cdcbe94a478447d68ef.jpg)

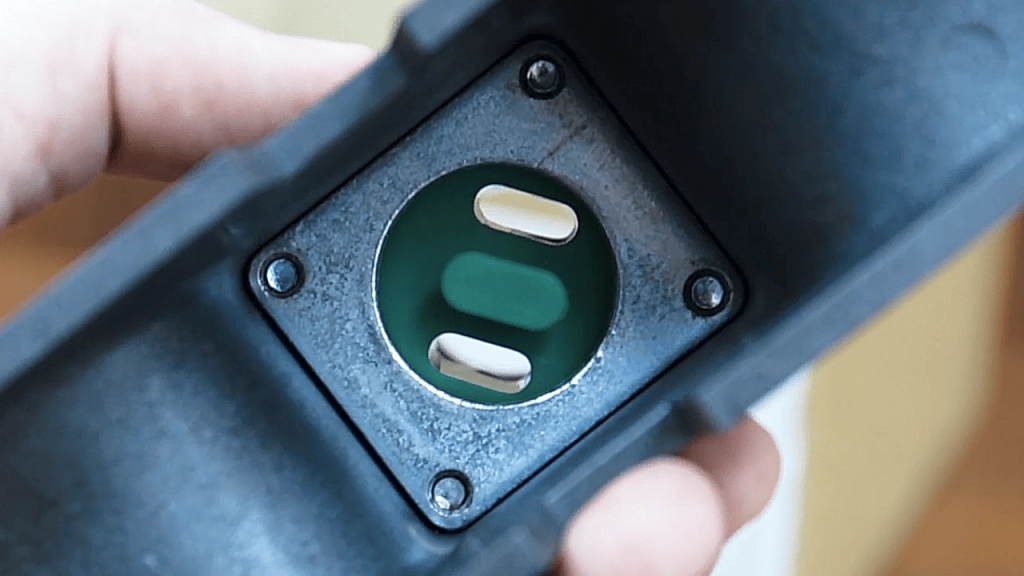

Вставляем сальник с металлической пластиной в опорный кронштейн и фиксируем пластину болтами.
![05.jpg 05.jpg](/upload/medialibrary/239/239928128d1913288714f744d20fda2a.jpg)
![06.jpg 06.jpg](/upload/medialibrary/771/771605d455467cb4faa0de2236963a46.jpg)

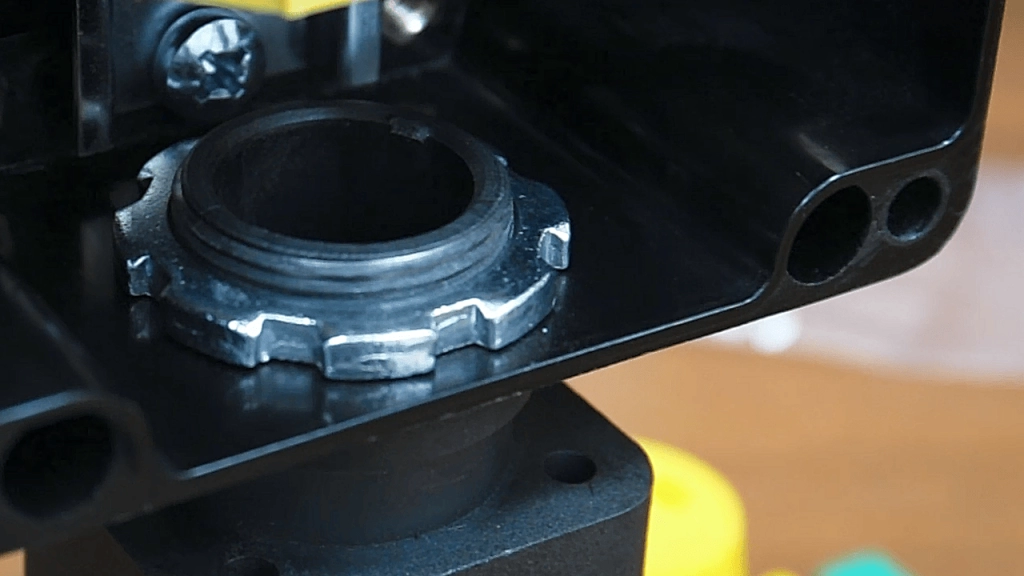

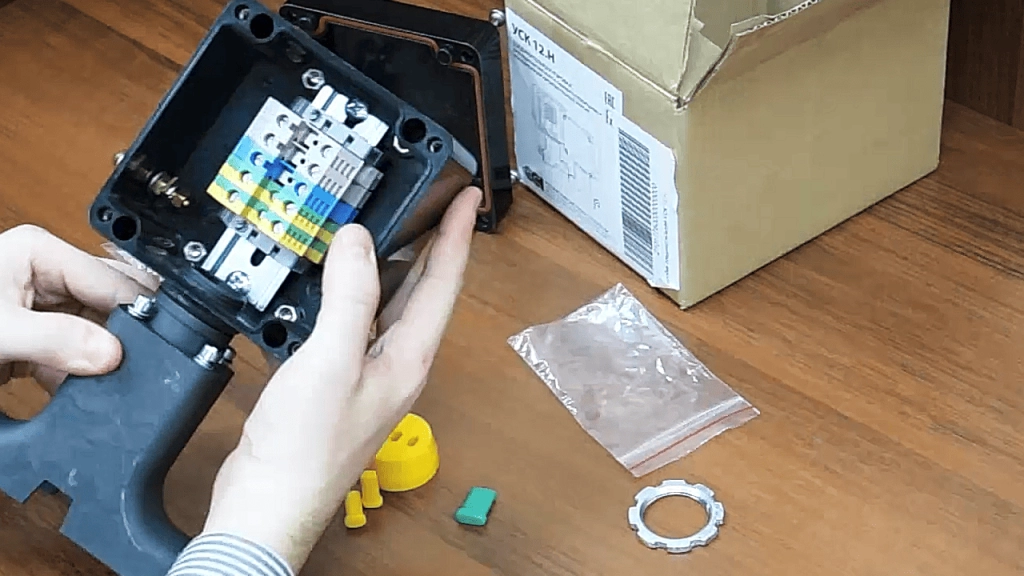

Надеваем коробку на кронштейн и фиксируем ее стопорной гайкой, выполняем подключение кабелей.
![ССТ УСК.jpg 07.jpg](/upload/medialibrary/7da/7dade4b66fe3ae29325ccd1aa71444ee.jpg)
![УСК.jpg 08.jpg](/upload/medialibrary/c0b/c0be6e97da5d1035873339416ed0d2b8.jpg)

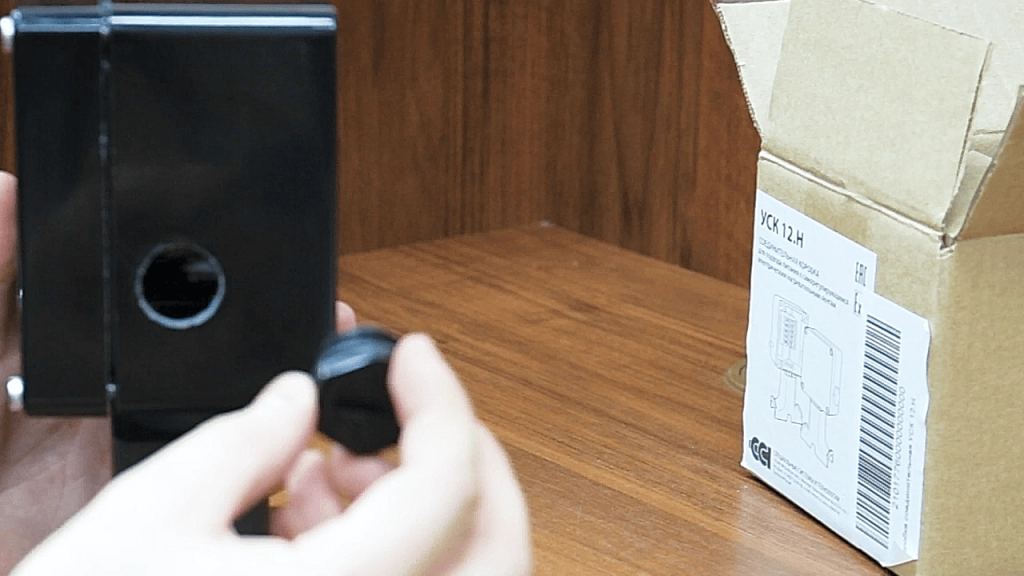

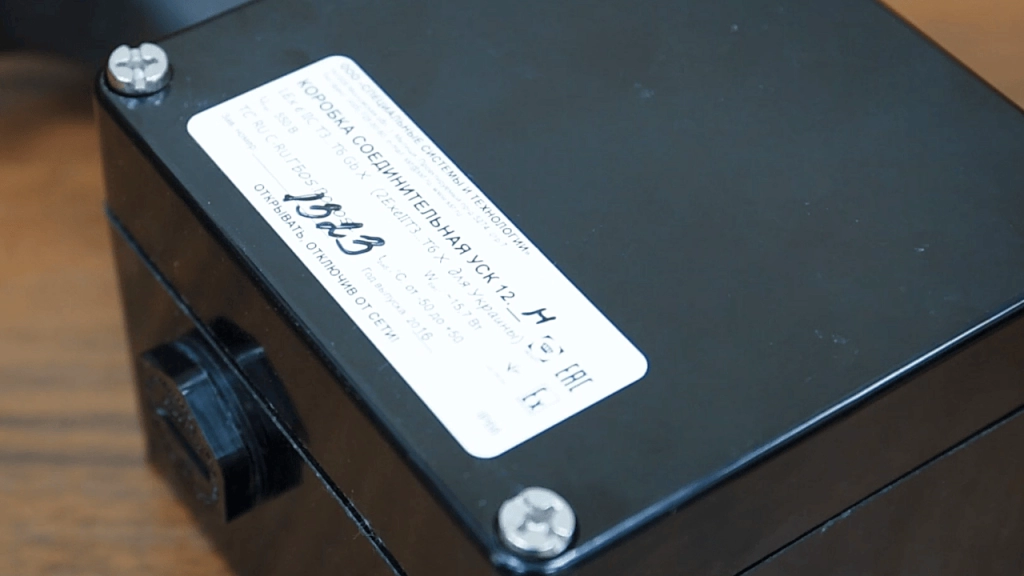

Одеваем крышку и вставляем заглушку и фиксируем коробку с помощью хомута PSF/3 для крепления
кронштейна на трубе.
![fetg_3a.jpg fetg_3a.jpg](/upload/medialibrary/5c4/5c456daafaa222e72f59546f311e78e6.jpg)
![i.jpg i.jpg](/upload/medialibrary/0db/0dbc552d37b1bb1af4855a22c3260e68.jpg)

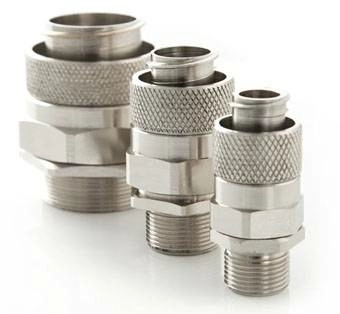

Этот тип коробки имеет один ввод силового кабеля. Для этого необходимо приобрести ввод для
небронированного кабеля диаметром от 7 до 18мм или бронированного кабеля диаметром от 12,5
до 20,5мм.

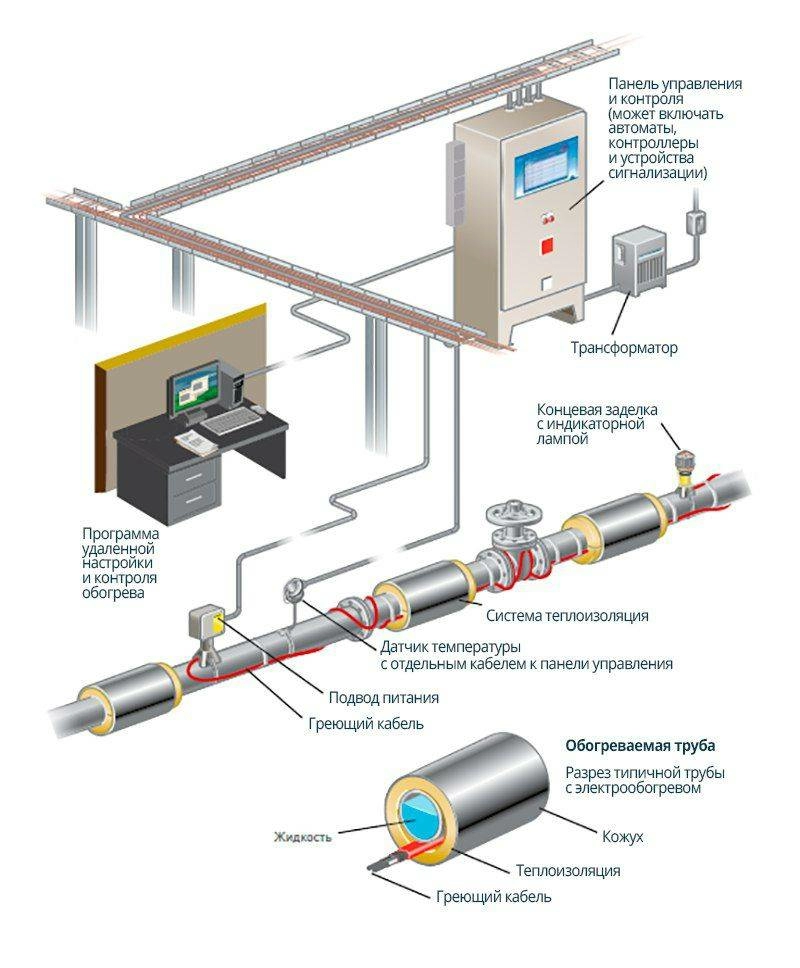

![prom-obogrev.jpg prom-obogrev.jpg](/upload/medialibrary/662/662e07c1ecc2980271aaa19c3c179212.jpg)
Узнать о цене и наличии, вы можете позвонив по номеру 8 (800) 555-26-23.
Самостоятельно ознакомиться с каталогом соединительных коробок и заказать можно по адресу: alfaopt.com
*Запрещается одновременное использование трех нагревательных лент марок 31VR и 60VC.
