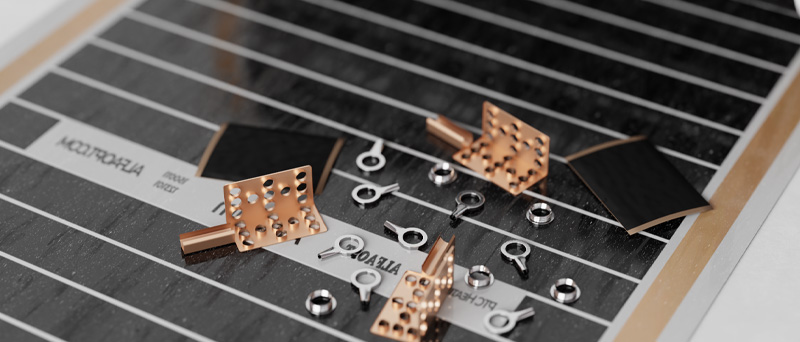

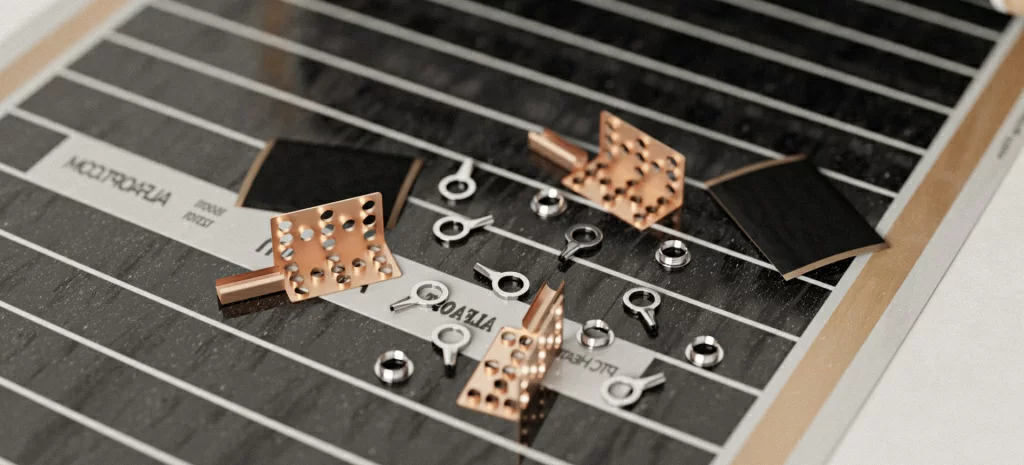

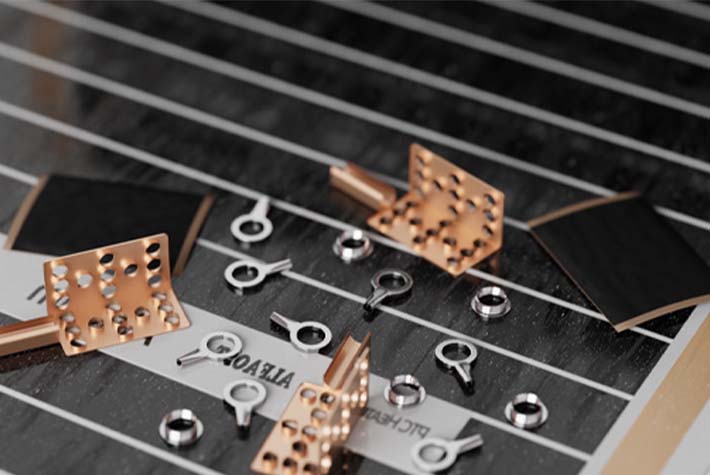

Способы подключения ИК–теплых полов
Пленочные инфракрасные полы можно подключить несколькими способами. Выбор технологии зависит от планировки и площади помещений, характеристик ИК–пленки, а также требований к системе обогрева. Существуют разные способы подсоединения пленки к сети и терморегуляторам. Все это нужно учитывать при составлении индивидуального проекта монтажа теплого пленочного пола. Эта статья состоит из набора рекомендаций, которые целесообразно учитывать при подключении ИК–пленок.
![способы подлкючения ик-пола.jpg способы подлкючения ик-пола.jpg](/upload/medialibrary/51a/8hz50sjiychrlit7o1uefddukj2m4v7l/способы%20подлкючения%20ик-пола.jpg)
Общие рекомендации по подключению ИК–пленки
Независимо от выбора варианта подключения инфракрасных пленок существуют общие правила для всех способов монтажа теплых полов этого вида. От их соблюдения зависит стабильность и безопасность системы обогрева. Поэтому при самостоятельном монтаже теплых полов необходимо выполнять следующие рекомендации:
- нельзя вместо специально разработанных прессовочных клещей использовать обычные пассатижи, поскольку ими можно недожать либо пережать контакты;
- при использовании теплоотражающей подложки толщиной не более 3 мм в основании пола необходимо делать углубления под клипсы;
- при укладке проводов питания необходимо избегать их перехлеста;
- фактическая мощность терморегуляторов должна на 10–15% превышать номинальное значение;
- нежелательно подключать к одному терморегулятору пленки с разными теплотехническими характеристиками;
- сечение всех проводов для подключения ИК–пленок также следует подбирать с запасом.
Если в процессе монтажа какие-либо участки пленки получили механические повреждения, их лучше сразу заменить. Даже если они пока еще в рабочем состоянии. Все равно это придется сделать, но процесс замены будет более трудоемким. К тому же поврежденные ИК–пленки потенциально опасны с противопожарной точки зрения.
Подключение теплого пола к розетке
Без монтажа отдельной проводки, терморегулятора и датчика можно подключить только пленочный пол небольшой мощности, который предназначен для вспомогательного обогрева локальной зоны. Обычно подобным образом подключают ИК–пленки под рабочим и учебным столом или возле мягкой мебели для отдыха.
При выборе такого варианта нужно учесть, что нагрев такого теплого пола необходимо постоянно контролировать. Для этих целей нужно использовать саморегулируемые пленки с мощностью не более 150 Вт/ м²и способностью снижения температуры на 30–50%.
Для такого способа подключения рекомендуется дополнительно купить реле времени. Это устройство вставляют в розетку и уже к нему подключают теплый пол. Его использование гарантированно застрахует от перегрева и прочих неприятностей.
Можно ли подключить 2 ИК–пола к одному терморегулятору
Если суммарная мощность ИК–пленок не превышает номинальную мощность терморегулятора (нужно учесть запас 10–15%), то такой вариант подключения возможен. Однако в этом случае нужно учитывать, что к терморегулятору получится подключить лишь один датчик температуры. Для комнат с примерно одинаковой площадью и теплоизоляцией это приемлемо. В остальных ситуациях могут возникнуть сложности с поддержанием в соседних помещениях одинаковой температуры.
Способы подключение ИК–пленки
Соединить ИК–пленку и провода питания можно разными способами. Популярностью пользуются 3 варианта:

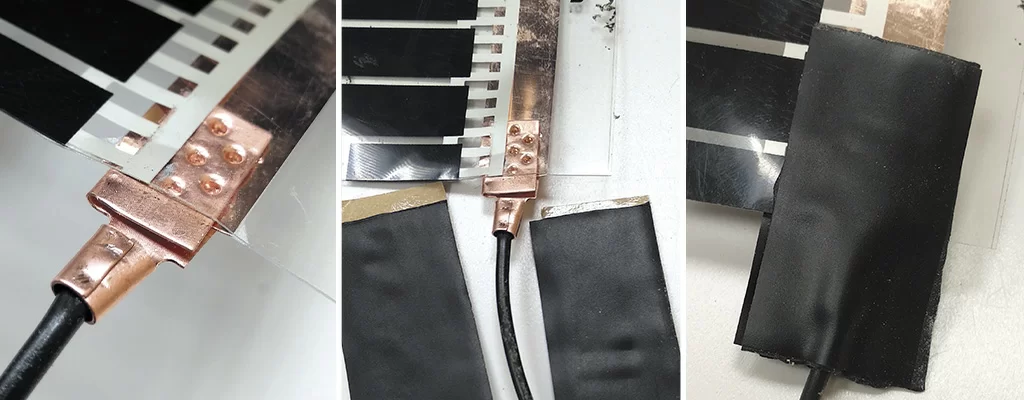

- Посредством клеммы — это самый популярный метод, который рекомендуют сами производители ИК–пленки. Способ считается самым безопасным и при соблюдении технологий сводит к минимуму риск перегрева.Клипсы для подключения к проводам обычно идут в комплекте с нагревательными ИК–пленками. То есть для выполнения работ понадобиться приобрести только прессовочные клещи.
-

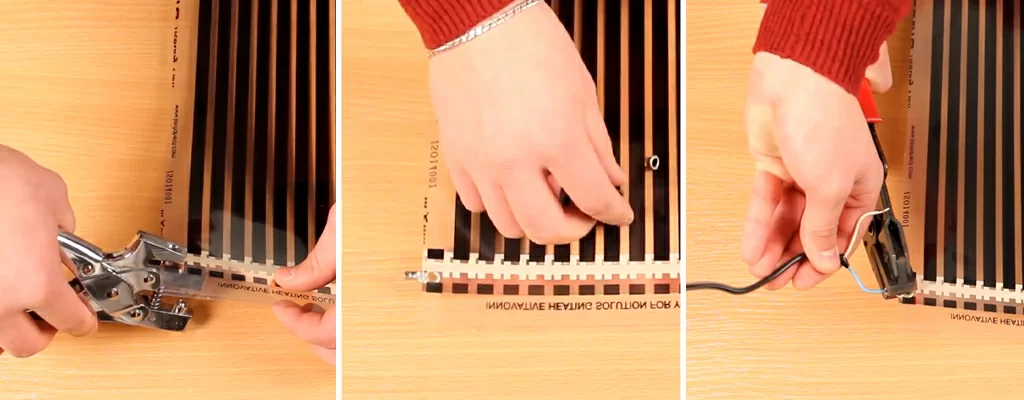

Метод «Ушко» — простой, но более трудоемкий способ подсоединения ИК–пленок. К тому же такое подключение со временем может привести к перегреву в местах контакта проводов и токопроводящих шин. Это способ основан на подсоединении клеммы с проводов посредством заклепки. Для этого в токопроводящих шинах пробивают дыроколом или отбойником отверстия. Затем все конструкцию (заклепка и клемма) запрессовывают молотком.
-

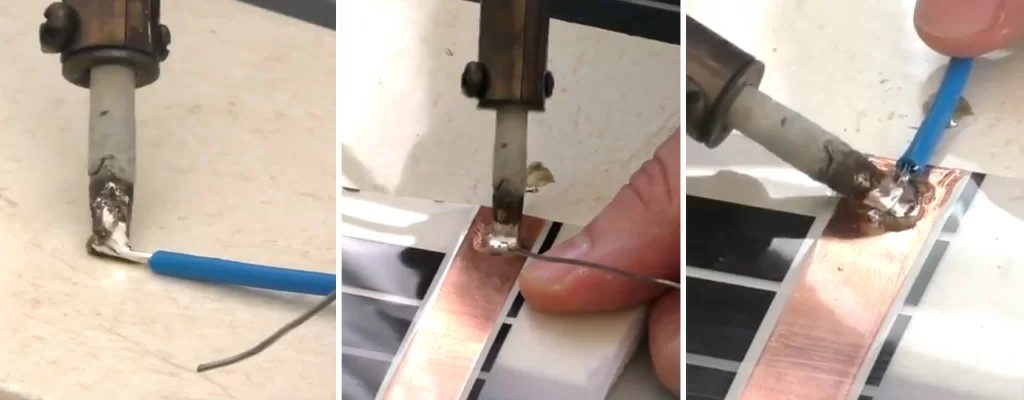

Пайка — безопаснее метода «Ушка» и не сложнее запрессовки заклепок. При качественной пайке практически полностью исключается риск появления искр и перегрева контактов.
Независимо от выбора способа подключения пленки к проводам питания места контактов необходимо защищать битумной изоляцией. К тому же она не только предохраняет контакты от мусора и влаги, но и выполняет фиксирующую функцию. То есть обеспечивает дополнительную надежность соединениям греющих пленок и проводов.
Раскрой пленки перед укладкой
При составлении схемы укладки пленки недостаточно соблюдать отступы от стен. Также необходимо учитывать максимально допустимую мощность каждого нагревательного элемента ИК–пленки, цена которой зависит функционала и ширины полотна. Чтобы не допустить ошибок и соблюдать ограничения, рекомендуется пользоваться готовыми данными из таблицы.
Максимальная длина полос (м) | Ширина рулонов (м) | Мощность пленки (Вт/м²) |
7 | 1 | 150 |
5 | 1 | 220 |
6 | 0,8 | 220 |
8 | 0,5 | 220 |
10 | 0,5 | 150 |
Превышение допустимых максимумов приведет к увеличению нагрузки и перегреву. Это будет провоцировать постоянное срабатывание автомата.
Схемы подключения
Независимо от расположения и количества отдельных нагревательных элементов пленочный теплый пол необходимо подключать параллельно. От каждого куска пленки выходит по 2 провода. Подсоединять пленки необходимо к терморегулятору. Существует 2 варианта подключения — стандартный, а также без пересечения проводов.

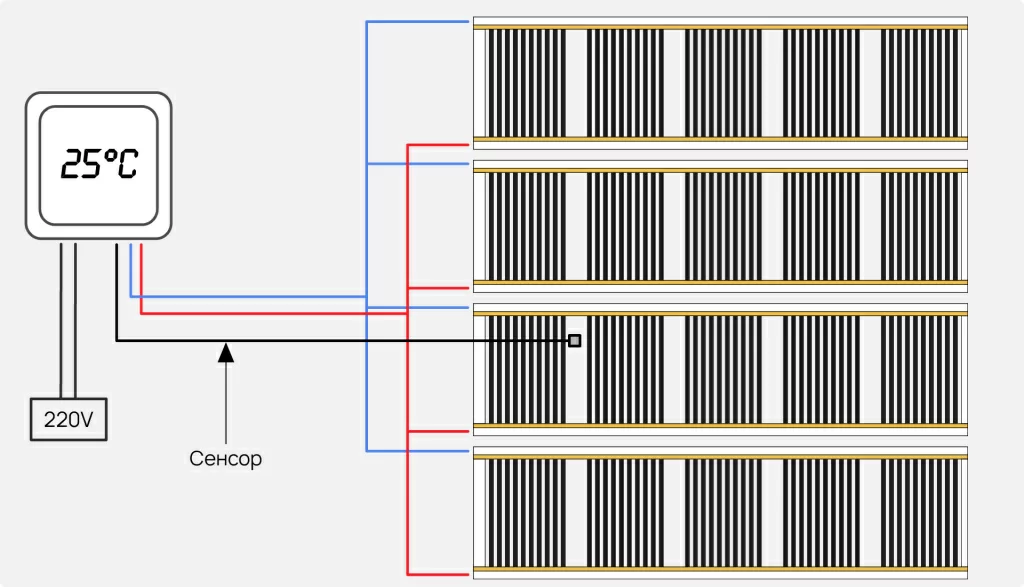

Стандартный
- Вывод в подрозетник проводов с дальнейшим их соединением между собой и подключением к терморегулятору. Этот метод неудобен тем, что для подключения дополнительно требуются распределительные коробки и увеличивается количество соединений.
- Технология шлейфования позволяет отказаться от использования коробок и выполнить подключение цельными проводами. Этот способ более компактен и элегантен.

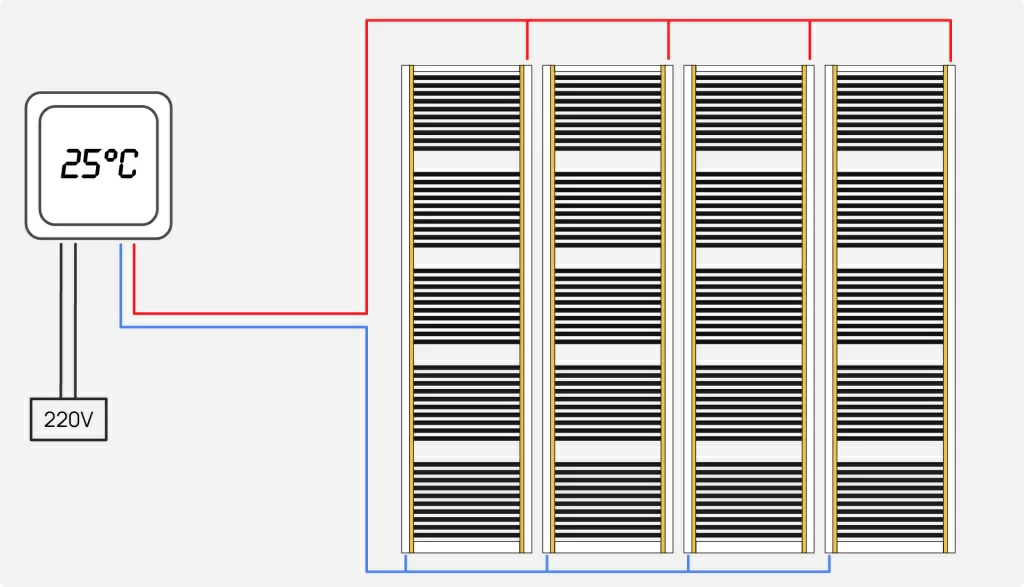

Без пересечения проводов
При установке без пересечения проводов ноль и фазу разводят на разные концы пленки. Метод снижает риск перепутать ноль и фазу, а также помогает исключить перехлест проводов.
![способ без пересечения проводов для подключения ИК-полов.jpg способ без пересечения проводов для подключения ИК-полов.jpg](/upload/medialibrary/7da/fwy8maghm2viynwfgzbka8br05f2u1si/способ%20без%20пересечения%20проводов%20для%20подключения%20ИК-полов.jpg)
