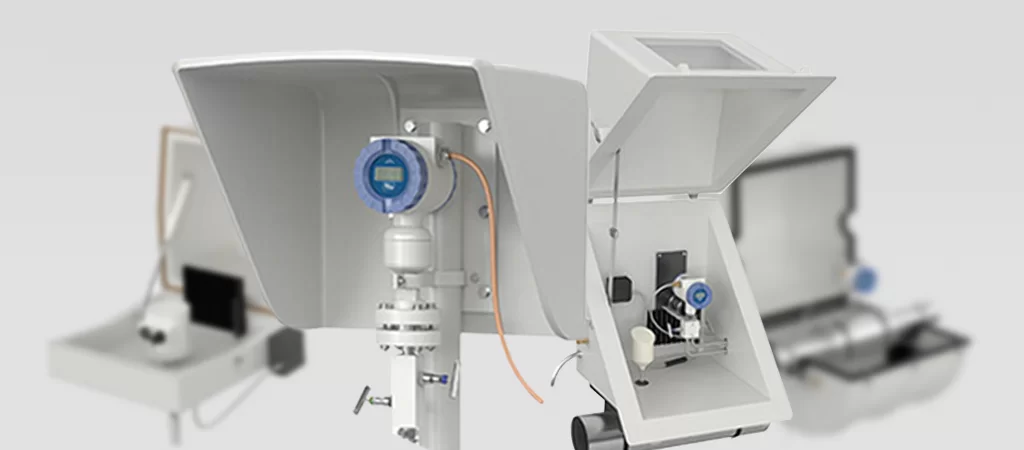

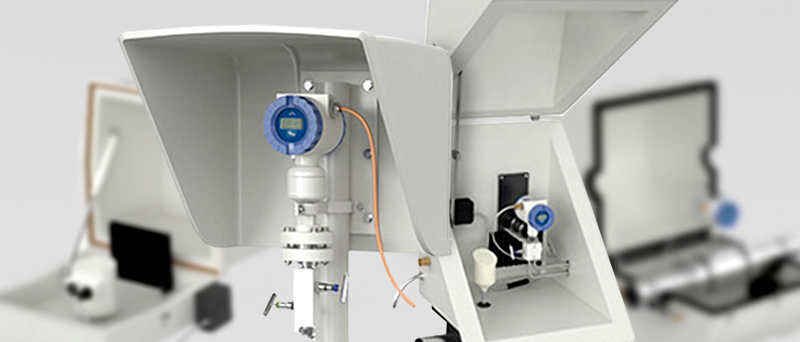

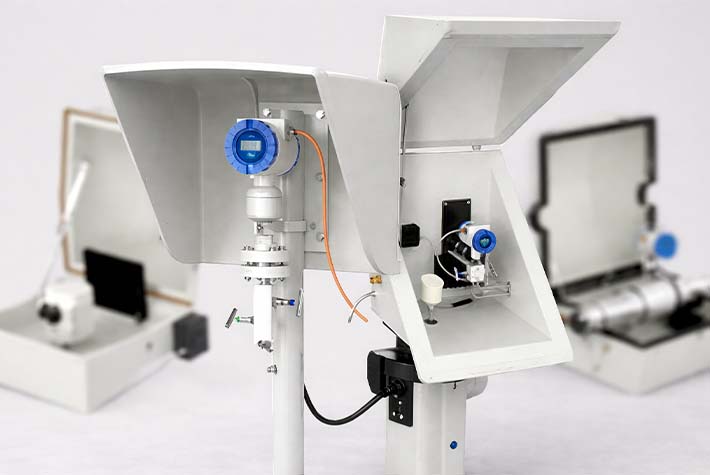

Термошкафы для защиты КИПиА и другого технологического оборудования

Греющий кабель и системы обогрева

Обеспечить эффективную защиту оборудования от осадков, пыли, переохлаждения, конденсата и солнечного света проще всего путем установки термошкафов ШПТ®, Хиттерм®, ШПТ-М®. Степень защиты всех моделей этой серии — IP65. Они служат не менее 15 лет, неприхотливы, подходят для взрывоопасных зон и экономичны в обслуживании, а также имеют широкую область применения.

Богатый ассортимент термошкафов обеспечивает возможность защитить технологическое оборудование с разной формой и размерами корпусов. Они характеризуются многофункциональностью, что позволяет выполнять широкий спектр технических задач. Внутри защищенного корпуса можно размещать коммутационные устройства, средства автоматики, измерительное оборудование.

Конструктивные особенности термошкафов

Внешняя и внутренняя оболочка термошкафов ШПТ®, Хиттерм®, ШПТ-М® изготовлена из армированного стеклопластика, имеющего толщину 3 мм. Это обеспечивает надежную защиту технологичного оборудования не только от атмосферных явлений и грязи, но и от внешнего механического воздействия. Армированный стеклопластик в 3,5 раза легче стали, но при этом обладает такой же прочностью. Кроме того, он не подвержен коррозии.

Корпус имеет многослойную структуру — между внешним и внутренним листами стеклопластика расположен комбинированный термоизоляционный материал. Его толщина составляет 29 мм. В качестве утеплителя производитель использует закрытоячеистый ППУ и базальтовое волокно. Это исключает образование внутренних полостей и не позволяет накапливаться конденсату.

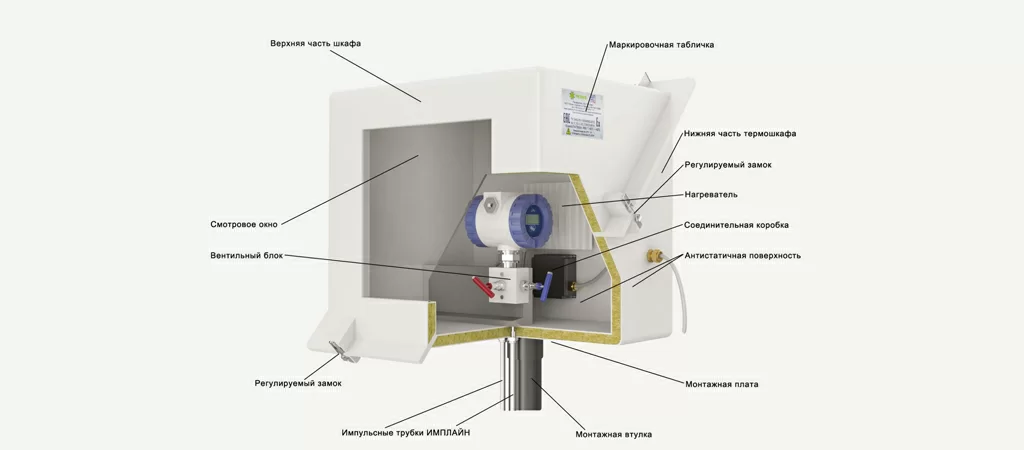

Ударопрочный корпус термошкафов оснащен:

экономичным нагревательным элементом;
смотровым окном;
Т–образной ручкой с замком;
монтажной платой и втулкой;
взрывозащищенным соединительным коробом;
вентильным блоком;
импульсными трубками Имплайн;
регулируемыми замками.

Для установки термошкафов ШПТ®, Хиттерм®, ШПТ-М®, цена которых зависит от модификации, предусмотрена широкая номенклатура крепежных элементов. Корпус оснащен элементами для заземления.

Возможности и преимущества термошкафов

Покупка термошкафа обеспечит полноценную защиту даже самого капризного в эксплуатации оборудования. Все рабочие характеристики термошкафов ШПТ®, Хиттерм®, ШПТ-М® фактически можно считать их достоинствами:

температурный диапазон эксплуатации — от -70 до +95 °С;
монтажные зоны — В-1а, В-1г;
объем корпуса разных моделей — от 20 до 680 литров;
ударная прочность — около 72 кДж/м²;
сопротивление антистатического покрытия — менее 10⁹ Ом;
прочность на изгиб — 160,5–161 Мпа;
гарантия — 2 года.

Конструкция термошкафов и богатый выбор крепежей обеспечивают возможность фиксации на трубах, колоннах, площадках, стенах. Их корпус в состоянии кратковременно защитить при возгорании, поскольку имеет класс горючести Г1.

Термошкафы способны обеспечить работу оборудования и измерительных приборов в разном температурном режиме. Мощность их нагревательных элементов варьируется в диапазоне от 50 до 700 Вт, благодаря чему можно без проблем найти модель с подходящей производительностью.

Небольшой вес шкафов, который составляет 2,5–63 кг, минимизирует нагрузку на трубопроводы, опорные и несущие конструкции. Дополнительный плюс — внутренние размеры термошкафов не сильно отличаются от их внешних габаритов.

Типы термошкафов

Производитель этого вида защитного оборудования предлагает 7 типов термошкафов ШПТ®, Хиттерм®, ШПТ-М®. Они отличаются формой корпуса, объемом, расположением и способом открытия дверки. Это обеспечивает возможность крепления в разных местах и размещения фактически любого оборудования.

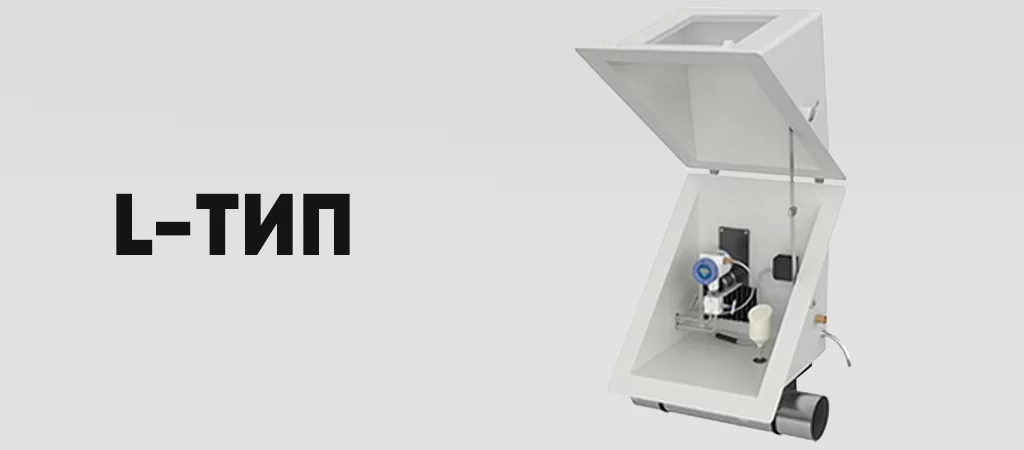

L–тип

Корпус термошкафов L–типа состоит из 2 частей и поделен по диагонали. Его верхняя часть выполняет функцию дверки, которая фиксируется в отрытом положении газ-лифтом. В эту серию включено 5 моделей с разными размерами, массой и объемом:

L-тип 80 — 15 кг/80 л;
L-тип 80T —19,5 кг/80 л;
L-тип 130 — 19,5 кг/130 л;
L-тип 160 — 23 кг/160 л;
L-тип 160Т — 30 кг/255 л.

Мощность нагревательных элементов для этих термошкафов варьируется в пределах 100–300 Вт. Их корпус можно крепить на площадки, стены, трубы, колоны. Предусмотрена возможность интеграции в трубопроводы.

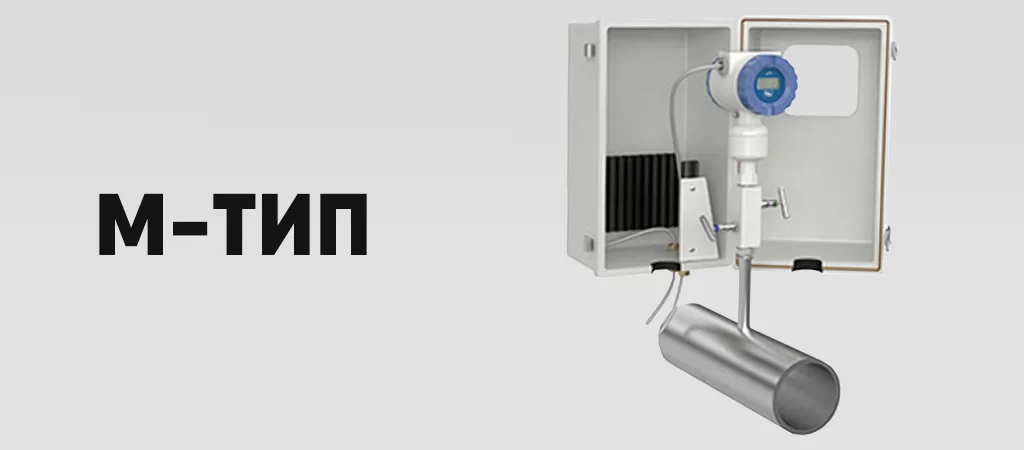

M-тип

Термошкафы ШПТ®, Хиттерм®, ШПТ-М® M-типа представляют собой корпус в виде стандартного шкафчика с прямоугольной распашной дверкой. Они представлены 3 моделями:

Мощность их нагревательных элементов составляет 50–200 Вт. В дне корпуса предусмотрено отверстие под импульсные трубки. Благодаря этому возможна герметичная фиксация на интегрированных в трубопроводы приборах.

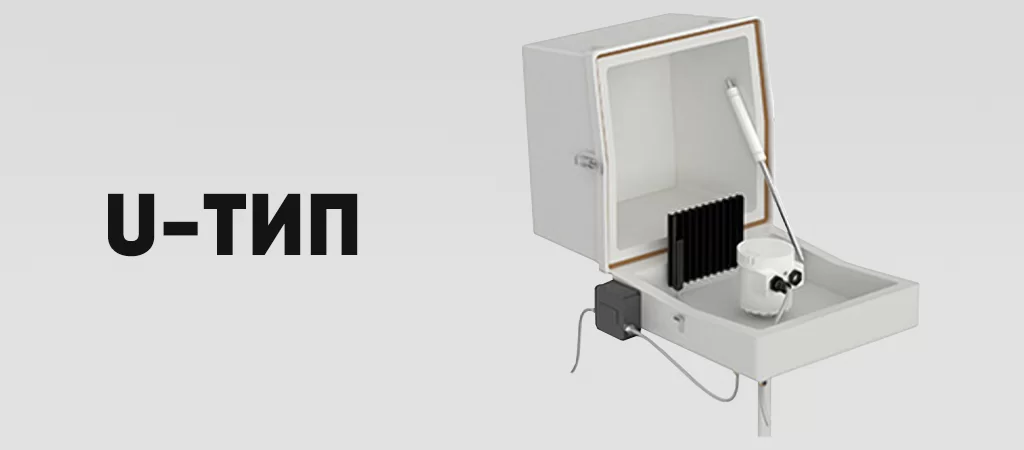

U-тип

Имеют корпус с фиксируемой подъемной крышкой. Представлены в 2 вариантах:

Нагреватели термошкафов U-типа имеют мощность 50, 75 и 100 Вт. Корпус хорошо подходит для фиксации на площадках и трубопроводах.

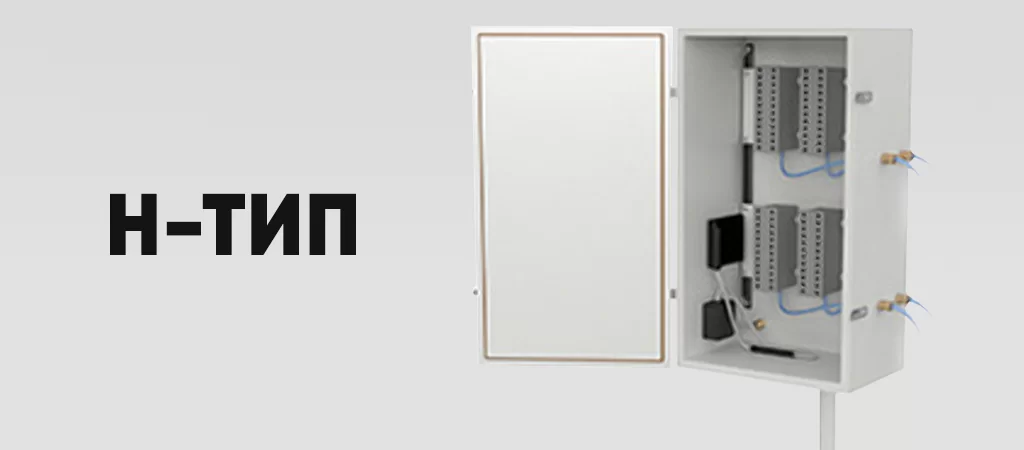

H-тип

Отличается от моделей M-типа размерами, массой и способом монтажа. Термошкафы H-типа имеют следующие параметры:

Система обогрева для этих моделей имеет мощность от 50 до 150 Вт. Их корпус можно крепить на площадках, стенах, колоннах.

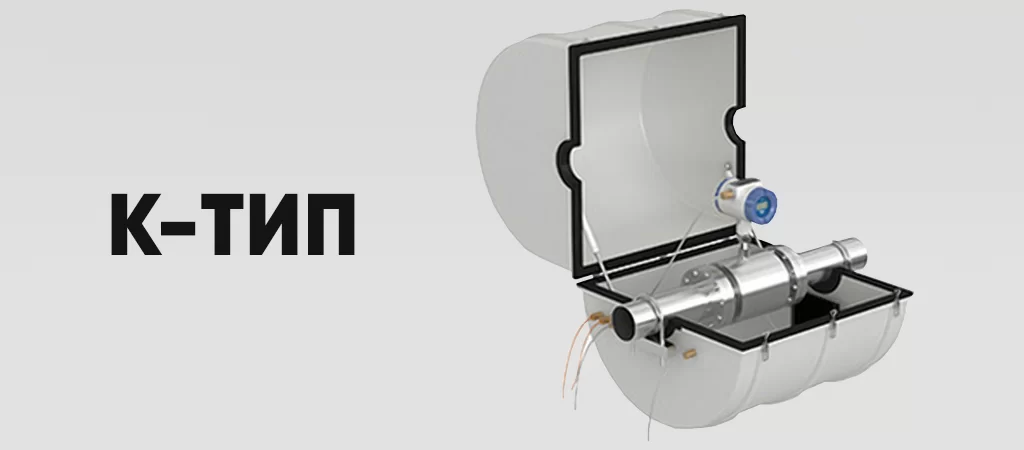

K-тип

Корпус моделей K-типа имеет цилиндрическую форму. Он оснащен верхней откидной крышкой и разработан для монтажа на трубопроводах. Эта линейка термошкафов представлена наиболее широко — 8 моделями:

Мощность нагревателей для термошкафов К–типа составляет 300–700 Вт.

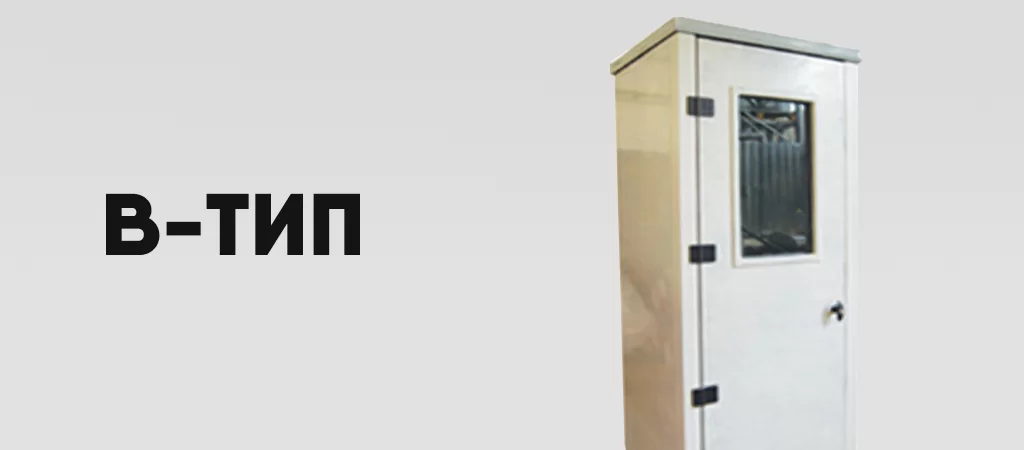

B-тип

Самые габаритные термошкафы, которые разработаны для защиты и обогрева КИПиА, коммутационных устройств, базовых компонентов автоматических систем управления, а также средств автоматизации. Возможна комплектация 1 или 2 дверными полотнами. Корпус имеет усиленную структуру и подходит для монтажа на цоколе, стене и трубопроводе.
