Тёплая крыша: зачем нужен терморегулятор для системы антиобледенения кровли

Проблема наледи и сосулек на крыше, замерзание водостоков - актуальная проблема в условиях сурового российского климата. Монтаж обогрева с применением греющего кабеля позволяет предотвратить замерзание кровли и водосточной системы, обезопасить людей и имущество от падения сосулек, снега, кусков льда с крыши, продлить срок службы конструкций и кровельных материалов. Для управления антиобледенением используется специальная система автоматического управления.

Принцип работы

Автоматическая система управления обеспечивает надежную, экономичную работу обогрева. Автоматика включает греющие кабели только при наличии на крыше льда или снега, что позволяет избежать перерасхода электроэнергии.

Система автоматически замеряет температуру окружающего воздуха, определяет наличие осадков с помощью метеостанции или отдельных датчиков. При наличии соответствующих условий происходит включение обогрева, нагревательные кабели начинают работать. Применение автоматики обеспечивает защиту от утечки тока и коротких замыканий.

Состав системы управления обогревом кровли

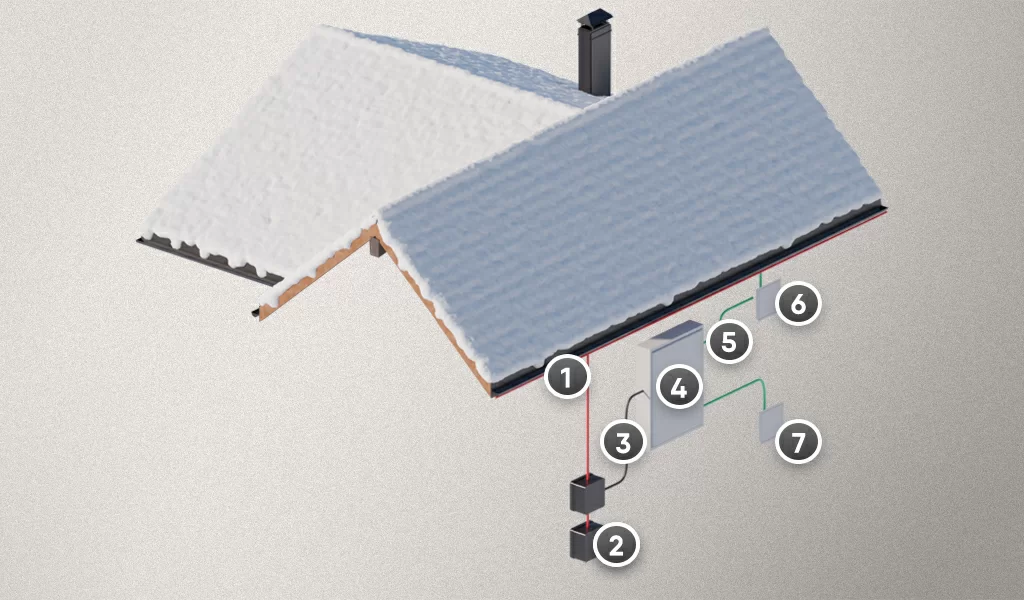

В состав управления электрообогревом крыш и водостоков могут входить следующие элементы:

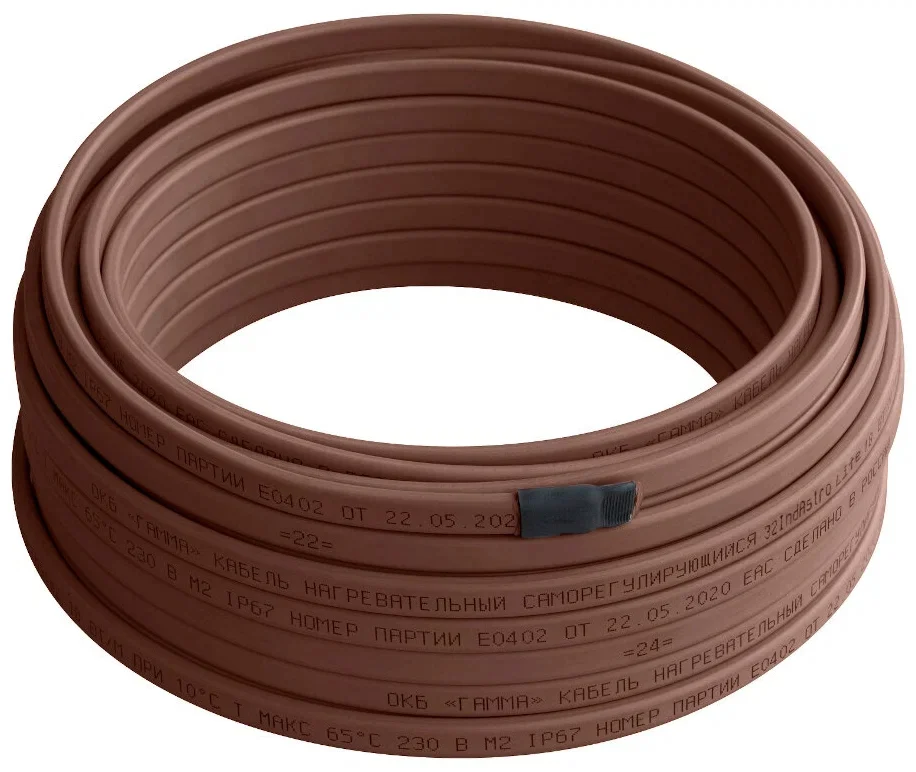

Греющий кабель
Монтажные коробки
Распределительная сеть
Шкаф управления
Кабели управления
Датчик температуры трубы
Датчик температуры воздуха

Датчики температуры и осадков

Служат для непрерывного замера окружающей температуры.

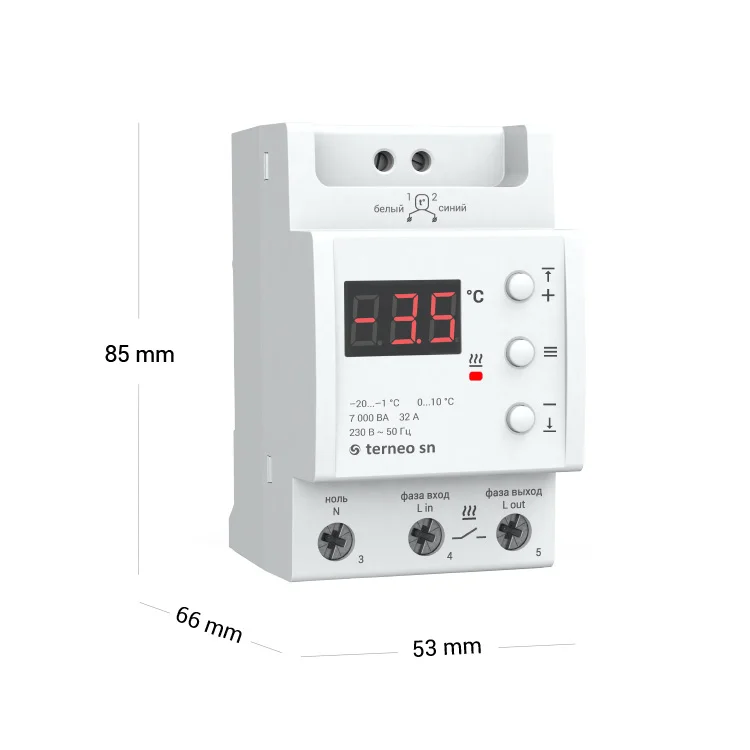

Для систем обогрева кровли, как правило, используются датчики в составе терморегуляторов, например модели Terneo SN, Terneo kt. Удобно, когда в состав терморегулятора входит также датчик осадков как в модели Terneo sneg. Если датчик для регистрации осадков в составе регулятора отсутствует, то он устанавливается отдельно.

Для кровли оптимальным вариантом является установка датчиков серии TSP в паре с контроллером РТМ-2000.

Терморегулятор

Это основной компонент бытовой системы, в корпусе которого находится блок управления и настройки температурного диапазона. Современные терморегуляторы типа ТР крепятся непосредственно на греющий кабель.

Устройства регулируют температуру в заданном диапазоне за счет реле: при понижении температуры цепь замыкается, греющий кабель начинает работать, при повышении - цепь размыкается, обогрев прекращается.

Шкаф управления ШУ

Конструкция шкафа включает: металлический или пластиковый корпус, вводный автомат, дифавтомат или УЗО, терморегулятор, переключатели и индикационные лампы. Дополнительно ШУ может оснащаться термостатом, обогревателем для эксплуатации в условиях экстремально низких температур (до -60℃), устройством плавного запуска.

В состав электроуправления обогревом крыши входят также силовые и контрольные кабели, монтажные короба. Кабели служат для передачи электроэнергии к компонентам системы управления. Наиболее часто используются электрокабели ПВС 3х1.5, ВВГнг 3х2.5, ВВГнг 5х4 и пр. Монтажная коробка нужна для подключения датчиков и других компонентов системы.

Особенности систем управления

Проектирование автоматического управления обогревом крыши заключается в расчете мощности и подборе компонентов. Условно системы можно разделить на три группы:

Системы управления для обогрева малой мощности – до 2кВт

Для регулировки обогрева достаточно простого терморегулятора, к которому напрямую подключается греющий кабель. Для греющих секций мощностью не более 16 А возможно подключение через розетку.
Системы управления для обогрева средней мощности - 2-15 кВт

Регулировка осуществляется при помощи терморегулятора, который устанавливается в шкаф. Греющие кабели при этом подключаются через контактор или магнитный пускатель. Наличие автоматики в системах средней мощности позволяет значительно экономить электроэнергию. Наличие датчиков температуры и осадков уменьшают периоды нерациональной работы обогрева.
Системы управления для обогрева высокой мощности - от 15 кВт

При проектировании систем управления большой мощности нужно снизить стартовые токи при запуске обогрева. Наличие больших пусковых токов приводят к значительному удорожанию ШУ, появлению перепадов напряжения, которые отрицательно сказываются на электроснабжении греющего кабеля.

Вывод

Наличие даже самой простой системы управления обогревом обеспечивает безопасность, экономит электроэнергию. При выборе управляющей автоматики нужно учитывать мощность обогрева и особенности эксплуатации.
