Назначение обогревателя ОВЭ-4 — обогрев взрывоопасных помещений 1, 2 классов.
В таких помещениях существует вероятность возникновения смеси паров, горючих газов с воздухом, пыли, которые в присутствии источника подпаливания могут взорваться.
Конструкция обогревателя
Конструкционное исполнение обогревателя соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.2-99, ГОСТ Р 51330.9-99, ГОСТ Р 51330.11-99 и имеют взрывобезопасный уровень взрывозащиты «взрывонепроницаемая оболочка».
Эксплуатируется в температурном диапазоне:
- версия «В» — -25-+30⁰;
- версия «Т» — -25-+25⁰;
- другие версии — -25-+15⁰.
Также есть модификация обогревателя ОВЭ-4 с терморегулятором, для более точного управления нагревом и экономии электроэнергии.
По взрывозащищенности:
Со средами IIAT4 по ГОСТ 30852.9-2002 - исполнение обогревателя в версии “Т”.
Со средами IIAT3 по ГОСТ 30852.11-2002 -остальные исполнения.

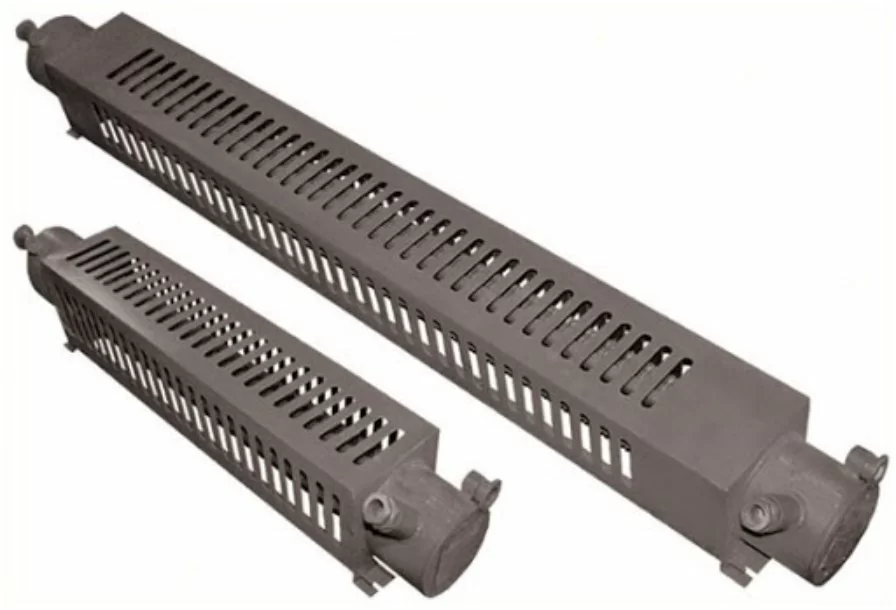

Визуально это обыкновенный напольный стационарный сухой электрический радиатор. Он оснащен тремя трубчатыми электронагревательными элементами. Каждый из них имеет взрывонепроницаемую, оребренную стальной лентой рубашку, повышающую теплоотдачу. Скобы и резиновые втулки защищают ТЭНы от продольного смещения.
ОВЭ-4.webp "(1)ОВЭ-4.jpg")
Снаружи обогреватель защищен кожухом. Для конвекции теплого воздуха на нем имеется множество пазов прямоугольной формы, а также установочные опоры, предназначенные для выводов, взрывонепроницаемые полости. Последние закрыты крышками с резьбой.
В точке наибольшего разогрева взрывонепроницаемая рубашка прогревается максимум до 200⁰. Это является гарантией того, что взрывоопасная смесь не воспламенится.

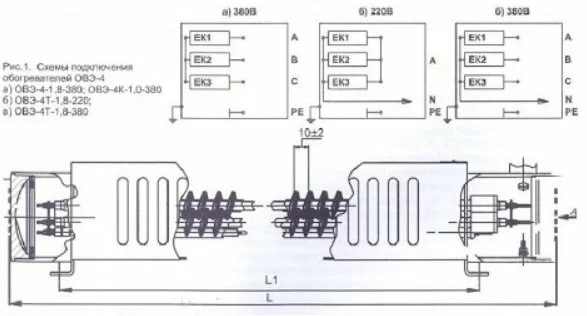

С одной стороны ТЭНы имеют соединение типа «звезда». Нейтраль выведена на клеммную колодку в направлении кабельного ввода через добавочную трубку.
ОВЭ-4.webp "(2)ОВЭ-4.jpg")
Обязательное условие: внешняя изоляция кабеля должна выступать за границы рукава на 5 мм минимум. В конструкцию обогревателя включены 2 болта заземления с резьбой М6 — наружный и внутренний.
Технические характеристики
| ОВЭ-4-К-1,0-220/380 | ОВЭ-4-К-1,0-380 | ОВЭ-4-1,8-220/380 | ОВЭ-4-1,8-380 | ОВЭ-4 с терморегулятором | ОВЭ-4 настенные | ||
| Питающее напряжение, В | 220/380 | 380 | 220/380 | 380 | 220/380 | 220/380 | |
| Количество фаз для 380 В | 3 | 3 | 3 | 3 | 3 | 3 | |
| Потребляемая мощность, кВт | “В” “Т” | 0,45 | - | 0,9 | 0,9 | 0,9 | 0,9 |
| - | 0,9 | 0,9 | 1,8 | 1,8 | 1,8 | 1,8 | |
| Габариты, мм | “В” “Т” | 165х320х860 | 165х320х860 | 165х320х1530 | 165х320х1530 | 165х320х1566(860) | 165х320х1566(860) |
| - | 165х171х860 | 165х171х860 | 165х171х1530 | 165х320х1530 | 165х171х1566(860) | 165х171х1566(860) | |
| Масса, кг | “В” “Т” | 23 | 21 | 33 | 28 | 33 | 33 |
| - | 21,5 | 29,5 | 30,5 | 25,5 | 30,5 | 30,5 | |
| Ток | переменный | ||||||
| Отклонение по напряжению | +10-15% | ||||||
| Частота | 50 Гц ± 1 | ||||||
| Наработка на отказ (средняя) | 8 лет (7 тыс. часов) | ||||||
| Защита от внешних влияний | IP54 | ||||||
Взрывозащищенность оборудования гарантирована типом защиты от взрывов «взрывонепроницаемая оболочка».
Особенности обогревателей
Обогревательное оборудование ОВЭ-4 обладает следующими особенностями:
- возможностью изготовления в двух вариантах — напольном и настенном;
- наличием всех необходимых сертификатов и разрешений соответствующих инстанций на применение;
- возможностью изготовления на заказ.
Оболочка обогревателя является взрывонепроницаемой за счет наличия щелевой взрывозащиты.
Преимущества
Большим плюсом обогревателей ОВР-4 является возможность автоматического регулирования температуры, наличие надежных оребренных нагревателей.
К преимуществам можно отнести возможность установки на стену.
Применение

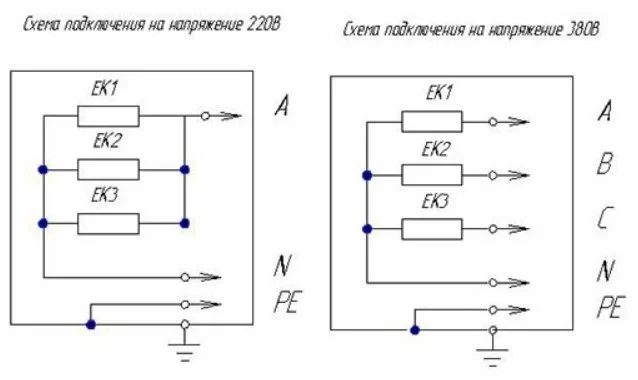

ОВЭ-4 применяют как в производственных, так и в бытовых помещениях. От стен, пола его следует удалять на расстояние 10-20 см. Монтировать необходимо строго по схеме.
ОВЭ-4.webp "(3)ОВЭ-4.jpg")
По окончании работ по установке нужно обязательно протестировать сопротивление заземляющего контура. Оно должно быть 4 Ом, как минимум.
