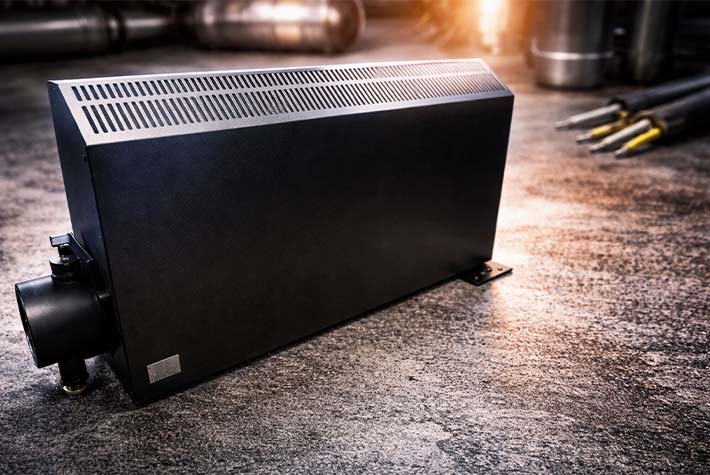

Электрические взрывозащищенные обогреватели марки ОВЭ-4В предназначены для организации обогрева помещений, относящихся к взрывоопасным зонам 1-го и 2-го классов. Имеют уровень взрывозащиты «взрывобезопасный» с типом «взрывонепроницаемая оболочка».
Конструкция обогревателей ОВЭ-4В
Обогреватель ОВЭ-4В представляет собой сухой стационарный электрорадиатор на базе трех трубчатых нагревательных элементов. Все они заключаются в металлическую трубу, диаметр которой равен 22 мм (толщина стали - 3 мм), оребренную стальной лентой. Законцовки труб герметично приварены к отверстиям стоек корпуса.
Шпильки нагревательных элементов, проводящие электрический ток, выходят в полости, которые образуют кожухи стальной трубы, имеющей диаметр 133 мм (толщина стали - 6 мм), приваренные к стойкам герметичным швом по одну сторону, а по другую - оснащенные резьбой М125, посредством которой ввинчиваются крышки. Данные крышки, вместе со стальными кожухами, оребренными компонентами и стойками корпуса формируют взрывозащитную оболочку.
Кабель подключается напрямую к зажимам ТЭНов, которые зафиксированы от продольного смещения при помощи втулок на основе кремнеорганической резины. Кабель требует тщательного уплотнения, поскольку это влияет на взрывонепроницаемость всего устройства.
Модели, оснащенные терморегулятором, имеют отметку глубины погружения датчика внутрь капсулы.Преимущества модели
-
Высокие обогреватели взрывозащищенные типа производятся с увеличенным корпусом.
-
Подходят для эксплуатации в условиях широкого диапазона температур (-50 ... +30°С).
-
Дополнительно могут оборудоваться терморегулятором.
-
Возможность эксплуатации при отказе одного ТЭНа.
-
Наличие напольного и настенного вариантов монтажа.
-
Срок службы 8 лет.
Применение обогревателей ОВЭ-4В
Изделие предназначено для обогрева помещений, в которых существует риск образования взрывоопасных смесей паров и горючих газов с воздухом, способных взорваться при случайном поджиге.
Технические характеристики
|
Параметры взрывозащищённых обогревателей |
ОВЭ-4-1,8 220/380 |
ОВЭ-4-1,8 380 |
ОВЭ-4-К-1,0 220/380 |
ОВЭ-4-К-1,0 380 |
|
| Напряжение, В | 220/380 | 380 | 220/380 | 380 | |
| Колебание напряжения, % |
от +10 до - 15 |
||||
| Род тока |
переменный |
||||
| Частота, Гц |
50 |
||||
| Потребляемая мощность (-10%), кВт | с индексом "В", "Т" | 1,8 | 0,9 | ||
| без индексов | 1,8 | 0,9 | |||
|
Степень защиты от внешних воздействий по ГОСТ 14254-80 |
IP54 |
||||
| Габаритные размеры, мм | с индексом "В", "Т" | 165∗320∗1530 | 165∗320∗860 | ||
| без индексов | 165∗171∗1530 | 165∗171∗860 | |||
|
Масса, кг (не более) |
с индексом "В", "Т" | 33 | 28 | 23 | 21 |
| без индексов | 30,5 | 25,5 | 21,5 | 19,5 | |
Особенности обслуживания обогревателей ОВЭ-4В при эксплуатации
При профилактических осмотрах проверяется:- оболочка на целостность;
- состояние уплотнения кабеля и заземления;
- наличие крепежных деталей, предупредительных надписей и маркировки взрывозащиты.
Чтобы избежать перегрева наружных частей, периодически следует очищать поверхность оребренных элементов от пыли.
