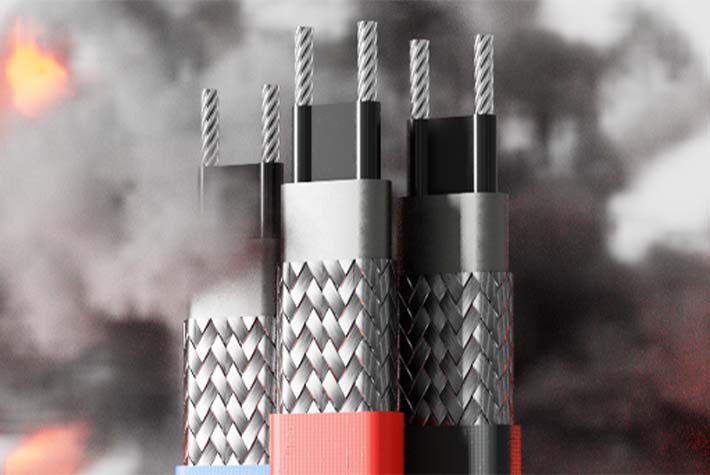

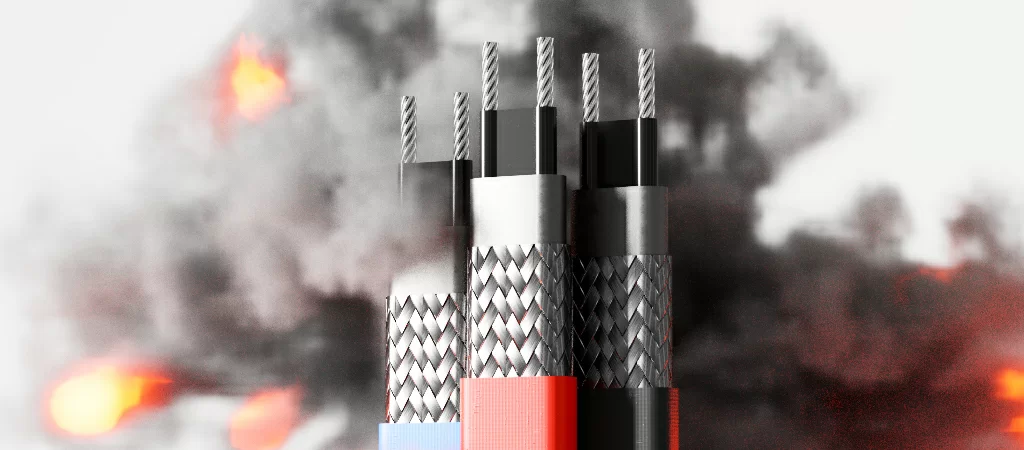

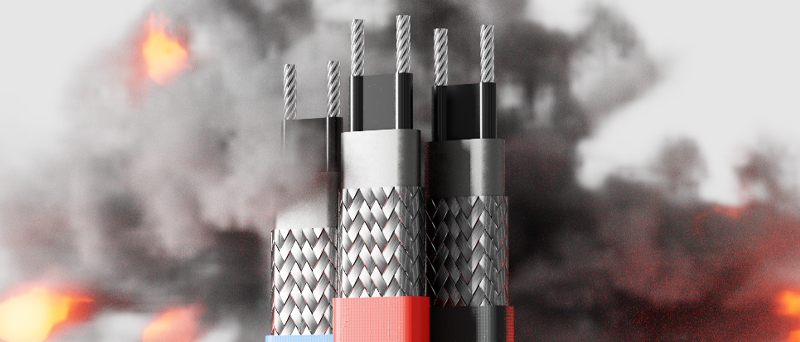

Взрывозащищённый греющий кабель

Системы обогрева на базе обычных промышленных кабелей не подходят для эксплуатации во взрывоопасной среде. Для этих целей требуется электрооборудование со специальной защитой, которое исключит риск аварий. При монтаже систем обогрева в опасных по выбросам зонах используют специальные взрывозащищенные кабели. Они представлены широким ассортиментом, что обеспечивает возможность реализации разных проектов.

Чем отличается взрывозащищенный греющий кабель

В местах прокладки греющих кабелей могут образовываться взрывоопасная среда. Причины ее появления — скопления пыли, паров, промышленных газов, остатков топлива. Взрывоопасная среда классифицируются по нескольким признакам:

• составу и свойствам смесей;
• месту расположения таких зон;
• температуре самовоспламенения смесей;
• вероятности образования смесей.

Для повышения уровня безопасности систем обогрева проектировщики внесли конструктивные изменения в стандартные промышленные кабели, которые не годятся для эксплуатации в таких условиях. Главное условие — обеспечить герметичность, поскольку при перепадах давлениях и других нестандартных ситуациях взрывоопасная смесь может проникнуть внутрь. Для выполнения этого условия усиливается оболочка, а также заполняются все полости внутри кабеля.

При проектировании дополнительно учитываются растягивающие нагрузки на греющий кабель, поскольку они провоцируют нарушение изоляции. Это автоматически приводит к разгерметизации кабельной системы обогрева и вероятность взрыва газовой или пылевой смеси. Поэтому греющие взрывозащищенные кабели отличаются не только улучшенной герметичностью и термостойкостью, но и повышенной прочностью.

Как выбрать греющий кабель для взрывоопасного объекта

При проектировании взрывобезопасной системы обогрева нужно учитывать:

• индивидуальные требования к системе;
• класс взрывоопасной зоны, через которую планируется выполнить укладку греющего кабеля;
• возможность обработки обогреваемого объекта паром.

Также в процессе подбора подходящего оборудования целесообразно рассмотреть возможность выноса из опасной зоны оборудования для управления. Это позволит уменьшить расходы и сделать безопаснее систему обогрева.

Подходят ли взрывозащищенные кабели для обычных зон

Греющие взрывозащищенные кабели теоретически можно использовать за пределами опасных зон. Однако это приведет к ощутимому удорожанию системы обогрева. Ведь цена взрывозащищенных греющих кабелей намного выше стоимости их стандартных аналогов с идентичными характеристиками.

Ассортимент взрывозащищенных греющих кабелей

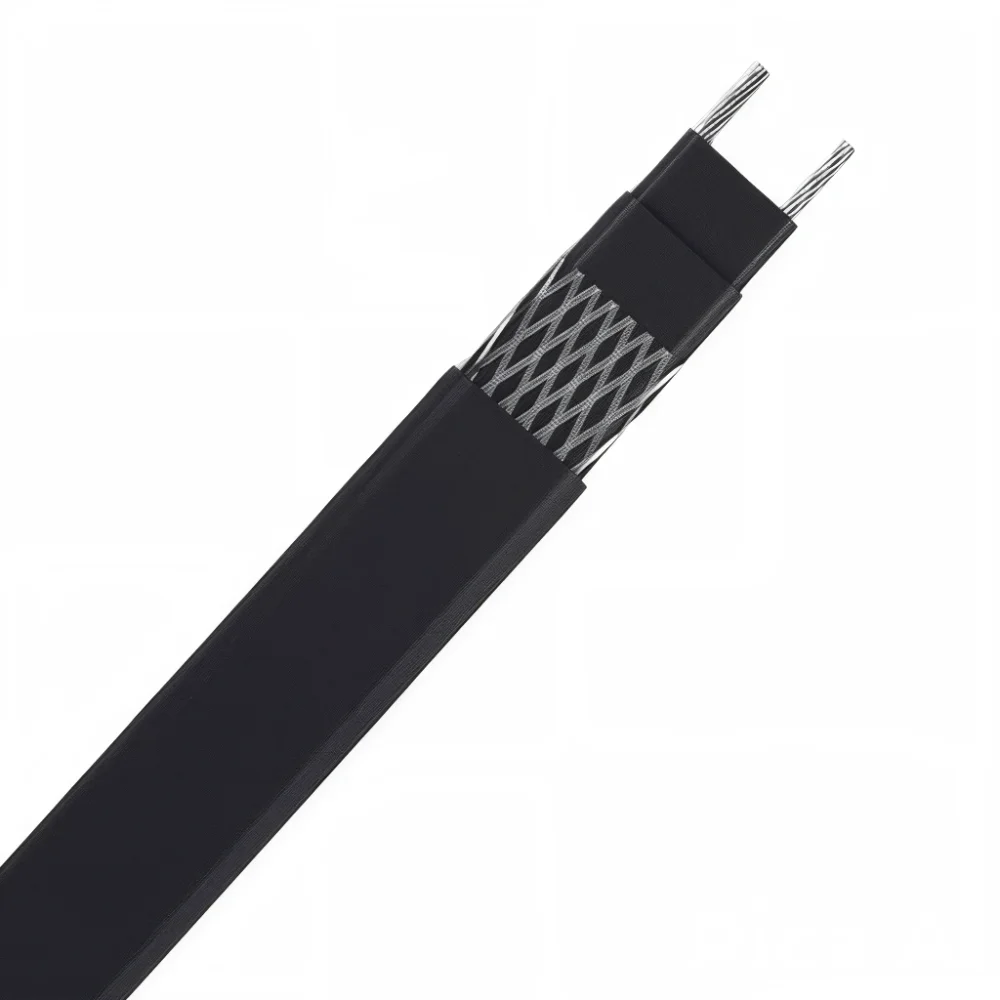

Для экономного и эффективного промышленного обогрева рекомендуется использовать взрывозащищенные саморегулируемые кабели.

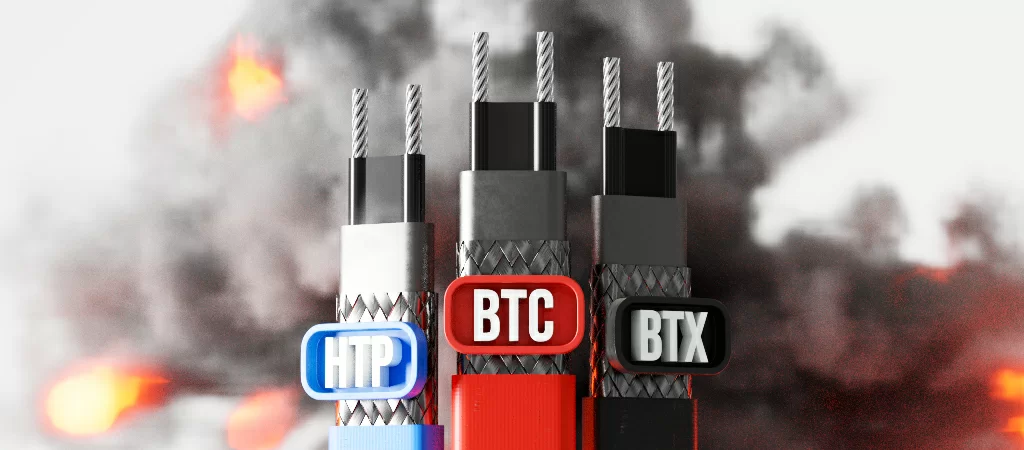

При покупке взрывозащищенного нагревающего кабеля необходимо учитывать возможность его эксплуатации в зоне с разным уровнем опасности, но и температурный класс. Это обусловлено разной температурой горения опасных смесей. С учетом критических нагрузок оболочка должна выдерживать внутренний (рабочий) и внешний нагрев. Линейка промышленных взрывозащищенных кабелей ССТ с одинаковой защитой (IP67) представлена 3 сериями:

• ВТХ (класс Т3 — высокотемпературные) — максимальный нагрев до 250 °С (предельная рабочая температура 200 °С);
• ВТС (класс Т4 — среднетемпературные) — максимальный нагрев до 200 °С (предельная рабочая температура 120 °С);
• НТР (класс Т5 — низкотемпературные) — максимальный нагрев до 85 °С (предельная рабочая температура 65 °С).

Саморегулирующийся греющий кабель ВТС

Саморегулирующийся греющий кабель ВТХ

Саморегулирующийся греющий кабель НТР

Кабели всех серий выдерживают не только повышенную температуру, но и обладают антикоррозийными свойствами. Их оболочка выдерживает эксплуатацию в химически активной среде.

Заключение

Поскольку при покупке взрывозащищенного греющего кабеля комплексно учитывают сразу несколько параметров, включая особенности монтажа, возможны ошибки с выбором. Проконсультируйтесь у квалифицированных сотрудников компании «Альфаопт», которые помогут подобрать максимально подходящее оборудование для монтажа систем промышленного обогрева.
