Замерная установка: что это, способы обогрева

Замерная установка является неотъемлемой частью технологического оборудования на месторождении.

В статье разберём: что из себя представляет замерная установка, какие функции выполняет и почему необходимо поддерживать определенную температуру в данном оборудовании.

Что такое замерная установка

Все замерные установки выполняют функцию замера количества нефти, газа, воды и механических примесей. Это позволяет контролировать скважину и месторождение. Для избежания аварий на месторождение необходимо постоянно наблюдать за откачиваемой смесью.

Есть два типа замерных установок по способу установки - стационарные и мобильные или передвижные. А также выделяют единичные и групповые установки.

Устройство и принцип работы замерной установки

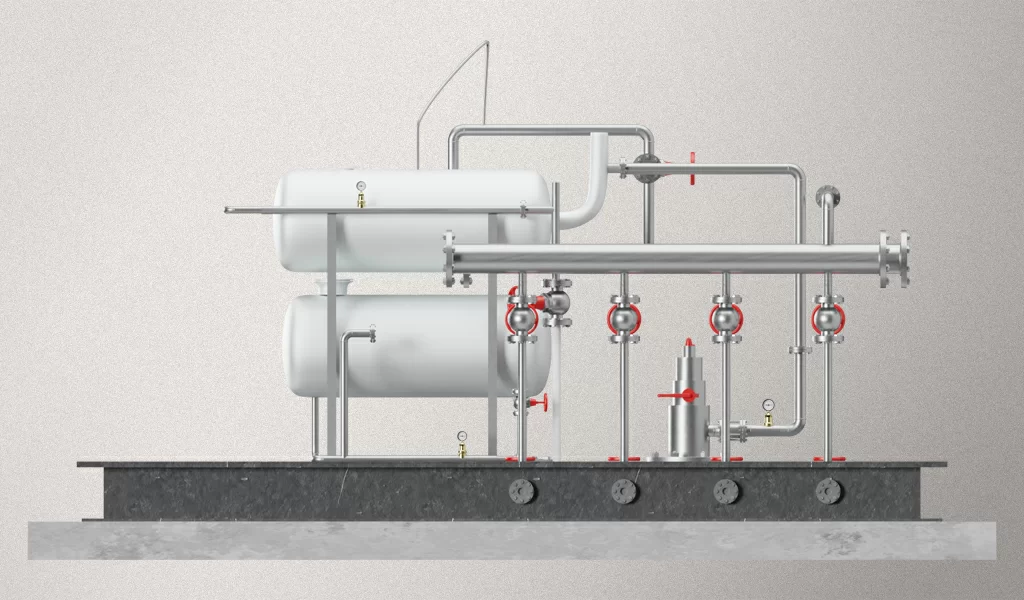

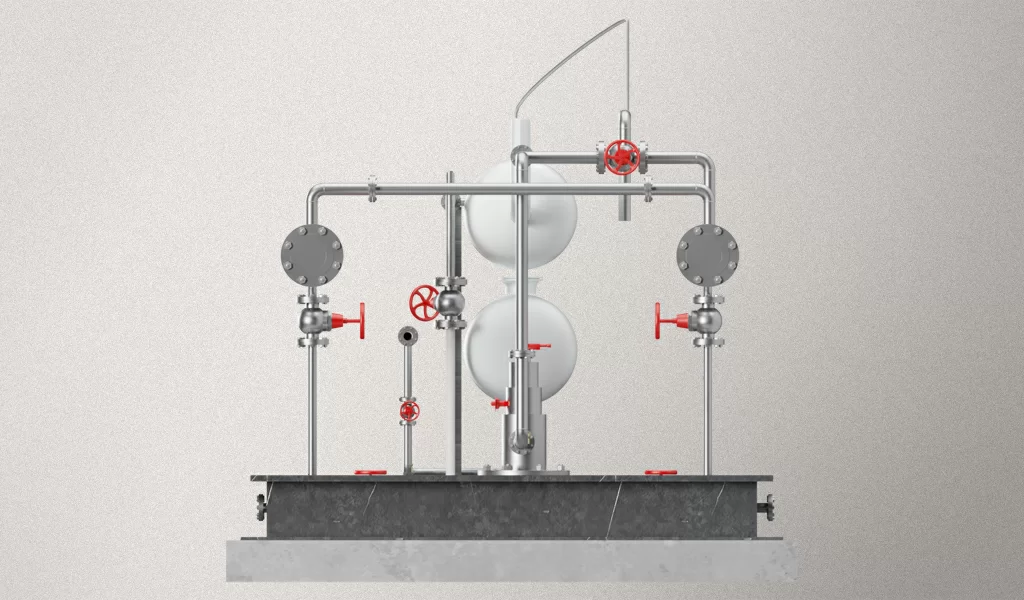

Замерная установка представляет собой, главным образом, цилиндрическую емкость с разными трубками и датчиками, так называемый газосепаратор.

Смесь из скважины по отдельной трубе подается в газосепаратор, где фильтруется, распределяется по камерам и оценивается. Важно, чтобы смесь быстро и точно распределилась и также важны точные приборы для замера расхода, давления и температуры.

Нефть и вода остаются в мернике, газ попадает в газосборную сеть. В мернике вода и механические примеси выпадают в осадок и после сливаются в отвод.

В наше время замеры производятся высокоточными датчиками и расходомерами, хотя недавно пользовались обычными линейками и поплавками для учета смеси.

Функции замерной установки

Контроль качества поступающего продукта для безопасной добычи нефтегазовой смеси. При резком увеличении механических примесей необходимо незамедлительно укрепить призабойную зону.
Учёт количества жидкости и газа для последующего определения дебита месторождения.
Подача полученных данных и информации об аварийных ситуациях на диспетчерский пункт.

Обогрев замерной установки

Чтобы замерная установка корректно выполняла свои функции необходимо поддерживать определенную температуру.

Благодаря лабораторным анализам, полученным из образцов перед началом добычи и математическим расчетам, определяется необходимая температура смеси для проведения замеров добываемого продукта.

Как вы знаете, основное в переработке нефти - это крекинг, нагрев до высоких температур. В добычи нефти также важно поддерживать положительные температуры от 30℃ для текучести добываемой смеси.

В недрах нефтяная смесь разогрета, но при выкачивании остывает и ее необходимо подогревать или хотя бы не дать замерзнуть при перекачке до замерной установки в зимнее время.

Пропарка замерной установки

При эксплуатации замерного оборудования в экстремально низких температурах в зимнее время для отогрева применяют способ пропарки. Этот метод используют в случае по необходимости в случае перемерзания агрегатов.

Пропарке подвергают:

трубопроводы от скважин до установки;
замерный сепаратор и переключатель ПСМ;

Работы могут проводиться при работающей скважине с учетом того, что температура смеси не более 100℃.

Обогрев замерной установки с помощью греющего кабеля

Для устранения теплопотерь всё ещё достаточно разогретой и имеющей достаточную текучесть смеси, успешно используют греющий саморегулирующийся кабель под теплоизоляцию.

Для этих целей хорошо подходит среднетемпературный саморегулирующийся кабель с температурой поддержания до 110℃. Сама смесь в замерной установке обычно подогревается тэнами, а греющий кабель служит именно для предотвращения тепловых потерь.

Размеры замерных установок варьируются от 20-ти футового контейнера, до громадного сооружения контролирующего десяток скважин. Тут уже нужны высокие температуры, доходящие до 190℃ и здесь подойдёт высокотемпературный саморегулирующийся греющий кабель.

Со всеми процессами мы разобрались и уже имеем представление, где устанавливается греющий кабель, теперь разберем, какой греющий кабель необходимо установить.

Зачем устанавливать среднетемпературный греющий кабель на выкидную линию, когда достаточно низкотемпературного греющего кабеля? Это делается для гарантированного предотвращения перемерзания при суровых климатических условиях, а также при попадании большого количества воды или механических примесей, так как их теплопроводность выше и они быстрее остывают, чем нефтегазовая смесь.

Зачем такие высокие температуры в замерной установке и достаточно мощный греющий кабель? Чтобы быстро распределить смесь, отделить воду, газ и понять, какого качества мы получаем нефть. Многофазные расходомеры, датчики давления и температуры могут выйти из строя при недогреве или перегреве продукта, поэтому важно использовать греющий кабель, работающий с функцией саморегуляции.

Саморегулирующийся греющий кабель - необходимое оборудование в непрерывном процессе добычи нефтегазовой смеси. Это как пожарная система, только от холода. При выходе из строя других нагревательных элементов, изменения состава продукта и резкого понижения температуры, саморегулирующийся греющий кабель всегда спасет положение. Главное, выбрать максимально качественный продукт, способный включится даже при максимально низких температурах и точно поддерживать заданную температуру на каждом участке.

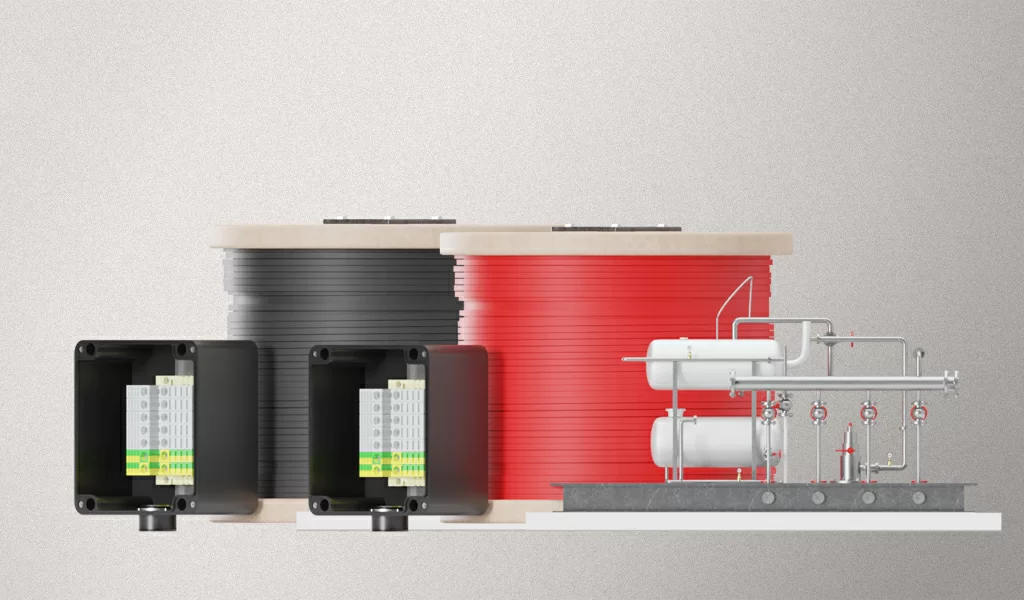

Для решения таких сложных задач следует использовать оборудование и саморегулирующийся греющий кабель, например, из премиального сегмента от завода ССТ.

Данное оборудование выдерживает до -60℃, что необходимо мобильным замерным установкам, а также его можно монтировать при температуре до -60℃ и оно будет работать.

Саморегулирующиеся греющие кабели ВТС и ВТХ справятся с любой задачей по предотвращению перемерзания, поддержания заданной температуры и даже нагрева до высокой температуры добываемой нефтегазовой смеси.
