Как счётчик передаёт показания

В соответствии с ФЗ №522 с 1 января 2022 г. в квартирах и домах потребителей будут устанавливаться только интеллектуальные (умные) счетчики. Установка умных приборов учета позволит автоматически передавать данные о потребленных ресурсах.

Что такое умный счетчик?

Умный счетчик - это электронный прибор учета, который записывает, хранит и передает информацию о потребленных ресурсах. Информация передается от потребителя поставщику ресурсов, а также на ПК или мобильные устройства потребителей. Интеллектуальные устройства передают данные практически в онлайн-режиме или сообщают их через определенные промежутки времени. В ЕС к 2021 г. 86% приборов учета составляют умные счетчики. В России переход на интеллектуальные приборы запланирован поэтапно. В 2022-2023 г. умные счетчики будут устанавливаться на вновь вводимых в эксплуатацию объектах, при замене выработавших ресурс старых или вышедших из строя счетчиков. Особые категории потребителей, например предприятия, в том числе малого бизнеса, обязаны заменить старые счетчики на интеллектуальные, не ожидая выработки их ресурса.

Умные счетчики используются для систем энергопотребления, водоснабжения и канализации, газоснабжения, отопления и кондиционирования.

Конструкция умных счетчиков

Внешне интеллектуальный счетчик похож на обычный, но его внутренняя конструкция отличается и включает:

ЖК-дисплей - отображает результаты измерений и данные о работе;
часы с календарем - синхронизируют работу устройства с сервером;
автономный источник энергии - поддерживает работу устройства при падении напряжения;
датчик - контролирует расход энергоресурсов (света, газа, воды, тепла);
интерфейс передачи данных - осуществляет передачу показаний счетчиков на сервер, ПК, мобильное устройство;
интерфейс приема данных - получает команды с сервера на остановку, смену режима работы и т.д.;
оптический порт - для локального доступа Р2 - RS-232 и RS-485-порт - для удаленного доступа;
микроконтроллер - основной узел прибора, служит для управления всеми компонентами.

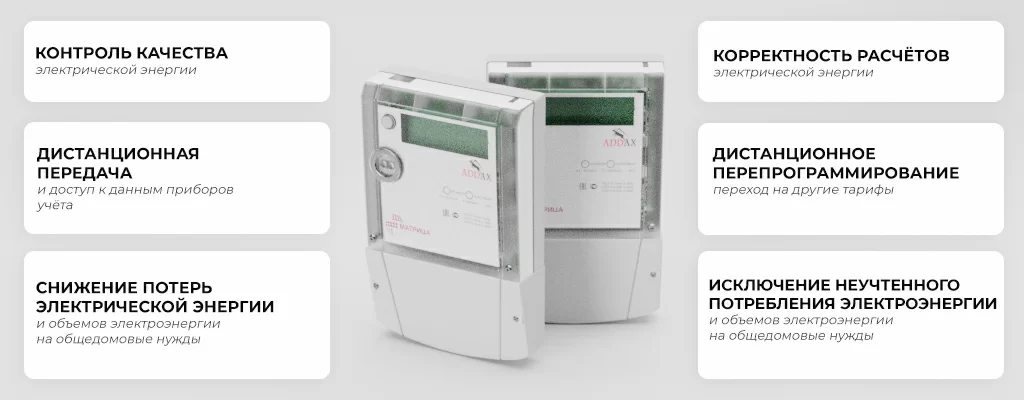

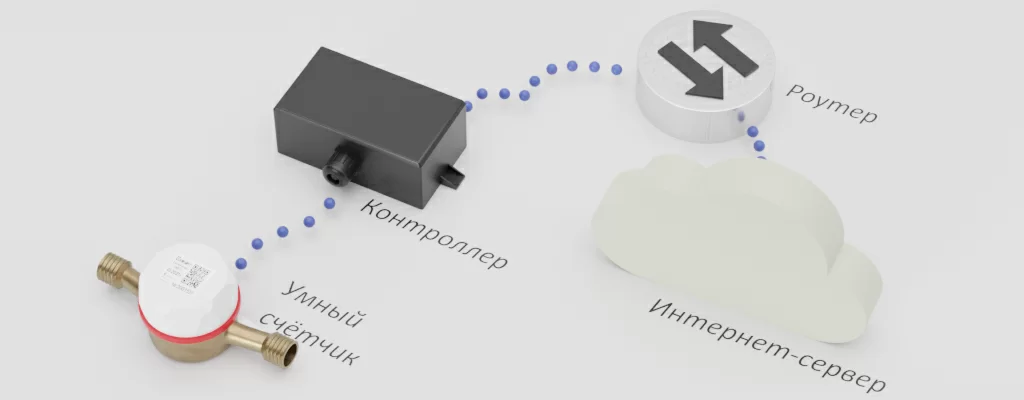

Как счетчик передает показания

Передача и прием показаний счетчиков выполняется за счет технологии, которая включает два основных компонента:

1. Канал передачи данных. Умный счетчик способен безопасно принять и передать показания, используя следующие способы связи:

по силовой сети (технология PLC) и далее GPRS-модемом на сервер;
по низковольтной не силовой сети с помощью RS-485 или витой пары, которая уложена в специальных коробах;
по радиоканалу (технологии LPWAN – LoRaWAN), при этом приборы учета оснащены радиомодулем и антенной;
с использованием встроенного GPRS-модема (для автономных систем).

Каналами связи также могут служить спутниковые, пейджинговые сети, лицензированные и нелицензированные радиочастоты, а также связь по линиям электропередач.

2. Протокол. Определяет порядок и правила аутентификации, передачи данных между счетчиком и сервером или другим принимающим устройством. В качестве протоколов связи используются протоколы, соответствующие ГОСТ Р 58940-2020:

СПОДЭС;
TCP;
UDP;
FTP;
SMTP;
SMS;
HDLC;
M-Bus;
IPSec;
ZigBee и др.

Наблюдается тенденция к использованию протокола TCP в качестве общей платформы коммуникации для приложений умных счетчиков. С помощью технологии коммунальные службы имеют возможность развертывать системы связи, используя IP для управления.

Какие данные передает интеллектуальный счетчик?

Цель передачи данных для потребителя - получение полной информации о потребленных ресурсах, тарифах и оплате. Установив счетчик электроэнергии, передающий показания автоматически, потребитель энергоресурсов всегда знает, за что он платит. Для поставщиков ресурсов использование умных счетчиков - возможность отслеживать поведение потребителей и выставлять счета в соответствии с ФЗ №522.

Перечень данных, которые может передать интеллектуальный счетчик, включает более 22 позиций. Например, электро-счетчик, передающий показания через интернет, показывает:

мгновенные значения потребляемой энергии;
усредненные значения потребляемой энергии;
количество потребленной электроэнергии за установленный период времени;
информацию о несанкционированном вскрытии корпуса или повреждении пломбы;
текущее время и дату с корректировкой встроенных часов через сервер;
информацию о выходе напряжения за допустимые пределы;
информацию об изменениях тарифах и другие уведомления.

В зависимости от настроек показания могут передаваться через определенный интервал или по запросу. После передачи эти данные сохраняются в памяти прибора учета. Объем сохраняемых данных зависит от модели счетчика и может доходить до 5-6 лет. Умный счетчик самостоятельно без участия человека принимает команды с сервера на перепрограммирование и смену режимов работы. Например, оператор дистанционно может изменить количество тарифов, отключить потребителя за неуплату.

Лучшие интеллектуальные счетчики: топ-3

В России на 1 января 2022 г. установлено 5,7 миллионов умных приборов учета. Наиболее востребованы счетчики следующих брендов:

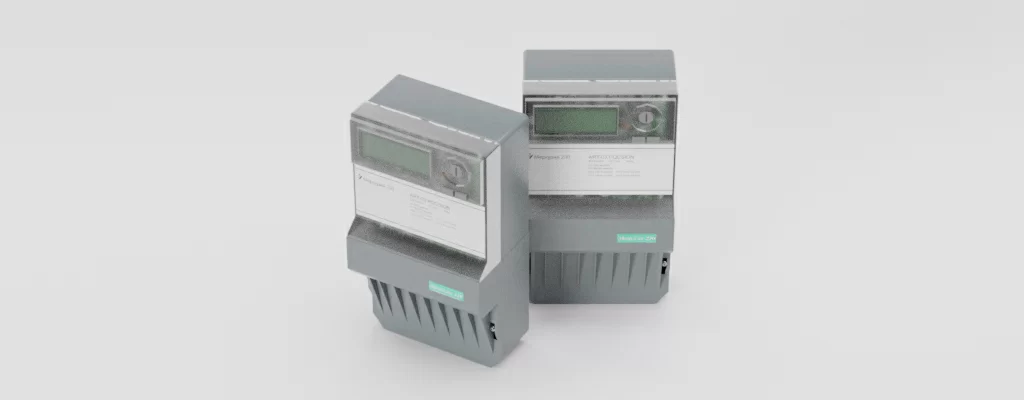

«Меркурий»

Счетчики электроэнергии «Меркурий», передающие показания с помощью каналов связи и интерфейса, выпускаются в следующих исполнениях:

трехфазные многотарифные - модели «Меркурий 234 ARTM», «Меркурий 234 ART», «Меркурий 230 ART», «Меркурий 231 AT», «Меркурий 236 ART»;
трехфазные однотарифные - модели «Меркурий 230 AR», «Меркурий 230 AM», «Меркурий 231 AM»;
однофазные многотарифные - модели «Меркурий 206», «Меркурий 203.2T», «Меркурий 200»;
однофазные однотарифные – модели «Меркурий 203», «Меркурий 202», Меркурий 201.

Отличительные особенности приборов: наличие оптопорта и RS-485 во всех моделях, многофункционального гальванически развязанного импульсного выхода, 2 независимых интерфейса RS-485, функция самодиагностики с индикацией ошибок. Межповерочный интервал - 16 лет. Срок службы - 30 лет или 220 тысяч часов.

«Матрица»

Способные передать показания счетчиков автоматически приборы учета бренда «Матрица» выпускаются в следующих исполнениях:

однофазные 7 серии «Экстра» - модель NP71E.1-10-1;
трехфазные 7 серии «Экстра» - модели NP73E.1-11-1, NP73E.3-14-1, NP73E.2-2-2, NP73E.3-6-2.

Приборы учета 7 серии регистрируют активную и реактивную энергию. Особенности умных счетчиков «Матрица»: до 6 тарифов, глубина хранения почасового профиля - до 417 дней, датчики вскрытия клеммной крышки и крышки счетчика, датчик магнитного поля и дифференциального тока. Межповерочный интервал - 16 лет. Срок службы - 30 лет.

«Энергомера»

Счетчики «Энергамера» с передачей данных выпускаются в следующих исполнениях:

однофазные однотарифные - модели СЕ101, СЕ200;
однофазные многотарифные - модели СЕ102, СЕ102М, СЕ201;
трехфазные однотарифные - ЦЭ6803В, СЕ300, СЕ302;
трехфазные многотарифные - СЕ301, СЕ303, СЕ306 ;
многофункциональные - ЦЭ6850М, СЕ304.

В счетчиках «Энергомера» предусмотрено наличие программно-аппаратных опций, например, подключение резервного электропитания, телеметрический вход/выход, реле сигнализации и управления нагрузкой. Межповерочный интервал - 16 лет. Срок службы - 30 лет.

Заключение

При отсутствии интеллектуального счетчика в соответствии с законодательством расчет оплаты за потребленные ресурсы будет выполняться по нормативам, что выйдет дороже на 20-30%. Умные счетчики воды, передающие показания, а также приборы для учета тепла, электроэнергии прочно войдут в нашу жизнь и смогут сделать систему ЖКХ прозрачной. Благодаря электронным счетчикам потребитель точно знает, за что и по каким тарифам он платит. Выбрать умный счетчик помогут инженеры нашей компании.
