Корректор ЕК270. Особенности эксплуатации и новые функциональные возможности

Введение

Корректоры объема газа ЕК270 (см. рисунок 1) выпускаются уже более 3-х лет. Они успешно заменили корректоры ЕК260 в производственной программе.

Анализ технических и метрологических характеристик корректоров ЕК270, проведенный после введения в действие ГОСТа Р 8.740-2011, показал их полное соответствие данному стандарту.

Эксплуатация электронных корректоров ЕК270 показала их выгодные отличия от предшественников — корректоров ЕК260, а также от других вычислителей, предлагаемых конкурентами.

Рисунок 1 — Корректор ЕК270

Новые возможности и основные преимущества корректоров ЕК270

Основные преимущества и новые возможности, предоставляемые корректорами ЕК270 следующие:

1) Измерение перепада давления на счетчике газа

В соответствие с требованиями ГОСТ Р 8.740-2011 на счетчиках газа турбинного и ротационного типа необходимо измерять перепад давления. При этом могут применяться средства измерения перепада давления различных производителей.

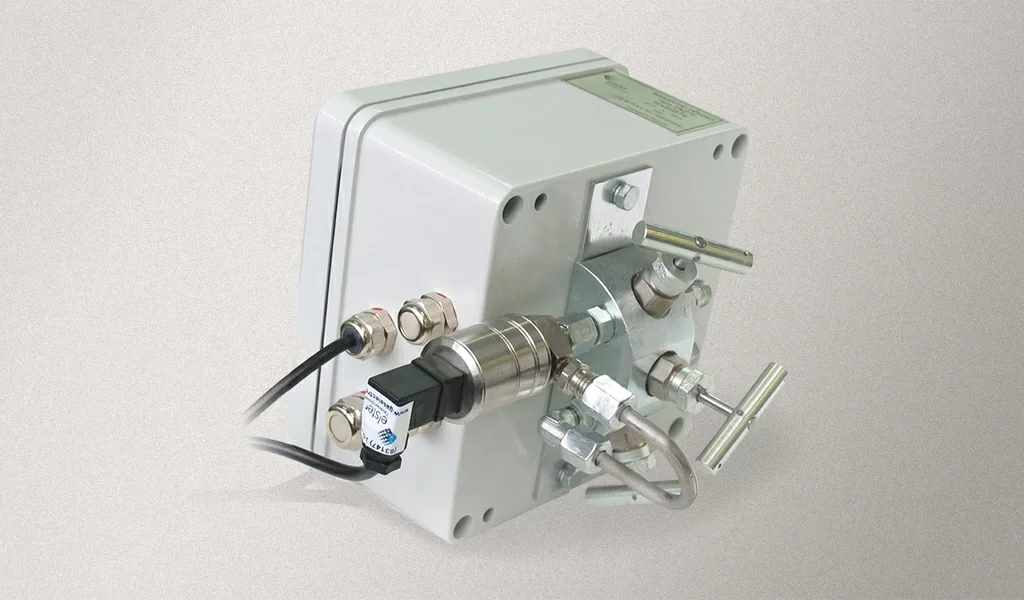

Рисунок 2 — Корректор ЕК270 с преобразователем перепада давления

Отличительной особенностью ЕК270, является совмещение в одном приборе измерения стандартного объема газа и перепада давления газа, а также хранение измеренных значений в одном архиве.

Сохраненные значения перепада давления, как и значения других параметров, могут быть просмотрены либо непосредственно на дисплее корректора, либо на компьютере после считывания и обработки архива программным комплексом «СОДЭК».

Для каждого типа и типоразмера счетчика газа, с учетом конкретных условий эксплуатации, подбираются преобразователи с соответствующим верхним пределом измерения. С учетом результатов, полученных при испытаниях счетчиков газа RVG и TRZ после эксплуатации, была разработана методика контроля перепада давления на счетчиках и выбора преобразователей перепада давления. Разработанная методика полностью соответствует требованиям ГОСТ Р 8.740-2011.

Рисунок 3 — Комплекс СГ-ЭК-Т с высокочастотным датчиком A1S и комплектом прямых участков КПУ

На рисунке 2 показан внешний преобразователь перепада давления, установленный на кор-пус корректора вместе с вентильным блоком.

Более половины корректоров ЕК270, произведенных в 2011 — 2012 годах, по заказу были укомплектованы преобразователями перепада давления.

В 2012 году с корректором объема газа ЕК270 стал поставляться преобразователь перепада давления с цифровым выходным сигналом. Его применение, в отличие от преобразователя перепада давления с аналоговым выходным сигналом, позволяет вынести корректор ЕК270 на расстояние до 10м от счетчика газа. При этом непосредственно преобразователь перепада давления устанавливается рядом со счетчиком газа.

В процессе производства, каждый корректор ЕК270, начиная с версии ПО 1.50, проходит проверку цифрового входа для подключения преобразователя перепада давления с цифровым выходом, что в дальнейшем позволяет провести дооснащение узла учета газа узлом измерения перепада давления на месте установки, без последующей поверки корректора. Каждый преобразователь перепада давления в сборе с комплектом монтажных частей проходит отдельно проверку метрологических характеристик и герметичности.

Электронные корректоры ЕК270 могут быть дооснащены преобразователем перепада давления с цифровым выходным сигналом непосредственно на месте установки измерительного комплекса или в сервисном центре. Работы по дооснащению производятся региональными сервисными центрами.

Специалисты ООО «ЭЛЬСТЕР Газэлектроника» на основе статистики, полученной за время эксплуатации выпущенной продукции, разработали методику оценки работоспособности счетчиков газа на основе контроля за изменением перепада давления. Эта методика введена в эксплуатационно-техническую документацию на счетчики газа типов RVG и TRZ и комплексы для измерения количества газа СГ-ЭК.

2) Работа корректора ЕК270 по подстановочному значению расхода газа. Применение СЧ и ВЧ датчиков

В импульсном режиме работы газоиспользующего оборудования (работа котлов предполагает их полный останов) при использовании корректора ЕК260 или других вычислителей, использующих низкочастотный сигнал со счетчиков газа, необходим большой интервал времени для точного определения мгновенного значения расхода. Поэтому, хотя мгновенное значение расхода точно вычисляется при стабильной работе в пределах диапазона расходов счетчика, при мгновенном останове потребления газа и соответственно останове счетчика, корректору ЕК260 и другим вычислителям необходимо дополнительное время для определения этого факта. В течение этого времени, при включенном режиме работы по подстановочному значению расхода, происходит дополнительное увеличение счетчика стандартного объема.

В корректоре ЕК270 режим работы по под-становочному значению расхода газа действует следующим образом: предварительно устанавливаются значения нижней (Qрmin) и верхней (Qpmax) границ диапазона рабочего расхода газа. В случае, если расход газа через механический счетчик становится меньше Qрmin или больше Qpmax, в «Статусе 4» корректора появляется сообщение тревоги «1». При этом подсчет стандартного объема ведётся в счетчик возмущенного потока Vс. В с использованием подстановочных значений Qр.ПН (при нарушении нижней) и Qр.ПВ (при нарушении верхней) границ рабочего расхода соответственно.

Если одна из границ Qрmin, Qpmax равна нулю, то контроль расхода по этой границе не производится и подстановочный расход для соответствующего диапазона не используется.

Если измеренный рабочий расход газа равен нулю, то использование подстановочного расхода отменяется, значения счетчиков рабочего и стандартного объемов не увеличиваются.

Отключение функции «подстановочный расход» выполняется установкой Qрmin = Qpmax.

Для того, чтобы быстро определить факт остановки счетчика газа в корректоре ЕК270 заложена возможность работы с высокочастотными (см. рисунок 3) или среднечастотными (см. рисунок 4) датчиками импульсов. Их применение позволяет свести время определения факта остановки счетчика газа к минимуму и исключить дополнительное необоснованное увеличение счетчика стандартного объема газа в корректоре. Счетчики газа типа RVG и TRZ по дополнительному заказу комплектуются средне-частотным датчиком R300 или высокочастотными датчиками A1K, A1R и A1S. Эти датчики могут использоваться во взрывоопасной зоне в составе комплексов СГ-ЭК. Отдельно, (не в составе СГ-ЭК) среднечастотные датчики R300 не поставляются. Счетчики газа СГ не имеют возможности установки среднечастотных датчиков R300 и высокочастотных датчиков A1K, A1R и A1S. Оценив преимущества, которые предоставляет использование корректоров ЕК270 в составе комплексов СГ-ЭК с датчиками высокой и средней частоты, многие газовые компании рекомендуют их установку в случаях, где используется газопотребляющее оборудование, работающее в импульсном режиме.

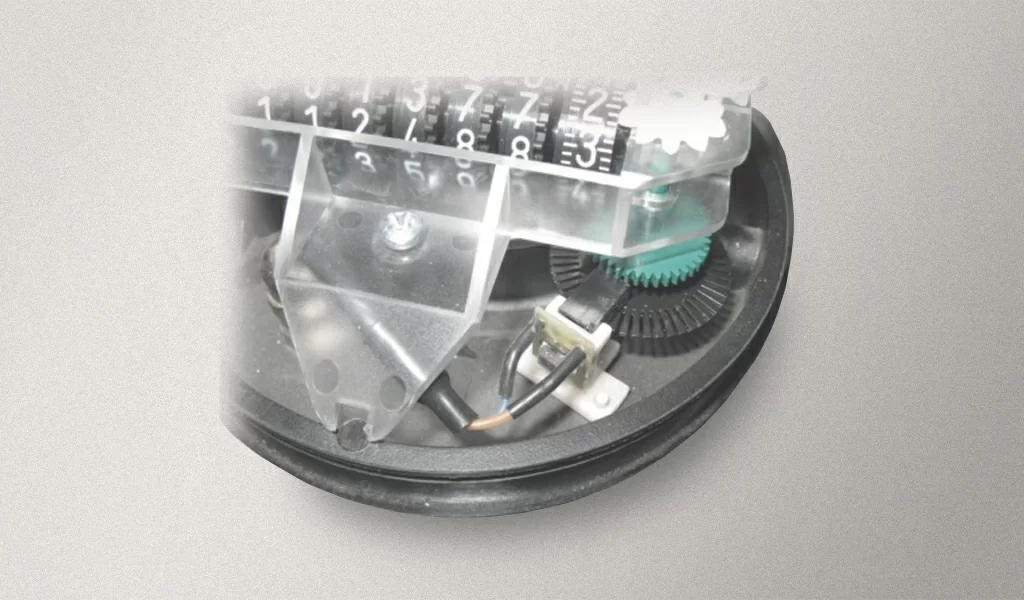

Рисунок 4 — Датчик импульсов R300

В случае, если среднечастотный или высокочастотный датчик не установлены, то для уменьшения времени, в течение которого корректор работает по подстановочному значению расхода в корректоре ЕК270 можно выполнить дополнительные настройки, а именно установить параметр Qstop (адрес для параметризации 4:3AA). По умолчанию установлено значение 0,1 м3/ч. Данный параметр — это минимальное значение рабочего расхода (м3/ч) ниже которого корректор считает расход через счетчик равным нулю. Однако, при работе счетчика в режиме ниже Qрmin корректор зафиксирует аварийную ситуацию. Рекомендуется значение Qstop устанавливать по минимальному паспортному значению потребления газа газопотребляющего оборудования.

Таким образом, в условиях импульсного режима работы оборудования при различных соотношениях значений Qрmin и Qstop, достигается оптимизация работы корректора, а именно:

1. При значении потребления газа в диапазоне Qрmin < Qр < Qpmax корректор работает в штатном режиме без использования подстановочного значения.
2. При значении потребления газа в диапазоне Qstop < Qр < Qрmin корректор использует для вычисления стандартного объема нижнее подстановочное значение QрПН и создает запись в архиве о нарушении нижней границы тревоги Qрmin.
3. При значении потребления газа в диапазоне Qpmin < Qр < Qstop (режим «старт-стоп», расход меняется скачкообразно) корректор принимает расход равным нулю, не формируется сигнал тревоги и не создается запись в архив о нарушении нижней границы тревоги Qрmin.

3) Измерение температуры окружающей среды

Возможность измерения температуры окружающей среды, также очень востребована потребителями. В отдельных регионах это стало обязательным требованием при установке электронных корректоров. Сохранение значений температуры окружающей среды в архиве корректора позволяет дистанционно контролировать температуру окружающей среды, например, температуру в шкафу с подогревом. Программный комплекс «СОДЭК®» позволяет считывать, обрабатывать эти данные и представлять в виде различных отчетов. Около трети реализованных в 2011 — 2012 годах корректоров ЕК270 были укомплектованы преобразователями температуры окружающей среды. Электронные корректоры ЕК270 могут быть дооснащены преобразователем температуры окружающей среды в региональных сервисных центрах.

4) Подключение сигнализаторов загазованности и датчиков контроля периметра

В корректоре ЕК270 есть возможность подключения сигнализаторов загазованности и датчиков контроля периметра (см. рисунок 5). Они могут быть подключены, при необходимости, на дополнительный импульсный вход корректора ЕК270. При получении сигнала от сигнализатора или датчика, корректор ЕК270 выдает предупредительное сообщение на дисплее и сохраняет событие в архиве. Также могут быть настроены выдача импульсов на оповещающие устройства, или отправка SMS сообщения на заранее запрограммированные телефонные номера с помощью дополнительно подключенных коммуникационных модулей типа БПЭК-02/МТ и БПЭК-04/ЕК. Особенно актуально подключение датчика контроля периметра, для определения открытия шкафных пунктов учета, установленных за пределами населенных пунктов.

Дистанционная установка параметров газа с помощью SMS сообщений

При эксплуатации электронных корректоров и вычислителей необходимо регулярно обновлять данные по составу газа. В корректоре ЕК260 и в вычислителях, предлагаемых на рынке, эта возможность присутствует. Возможен ввод параметров газа, как непосредственно с клавиатуры, так и дистанционно, с помощью программного обеспечения. Однако, эксплуатация большого количества приборов показала недостаточное удобство таких вариантов ввода параметров газа: для этого нужно или объехать все места установки корректоров и ввести значения параметров газа вручную, или с помощью программного обеспечения дистанционно подключиться по аналоговому или GSM модему к каждому прибору, ввести измененные параметры газа и отключиться. При большом количестве приборов это может занять много времени и при частом съеме данных стоит достаточно дорого.

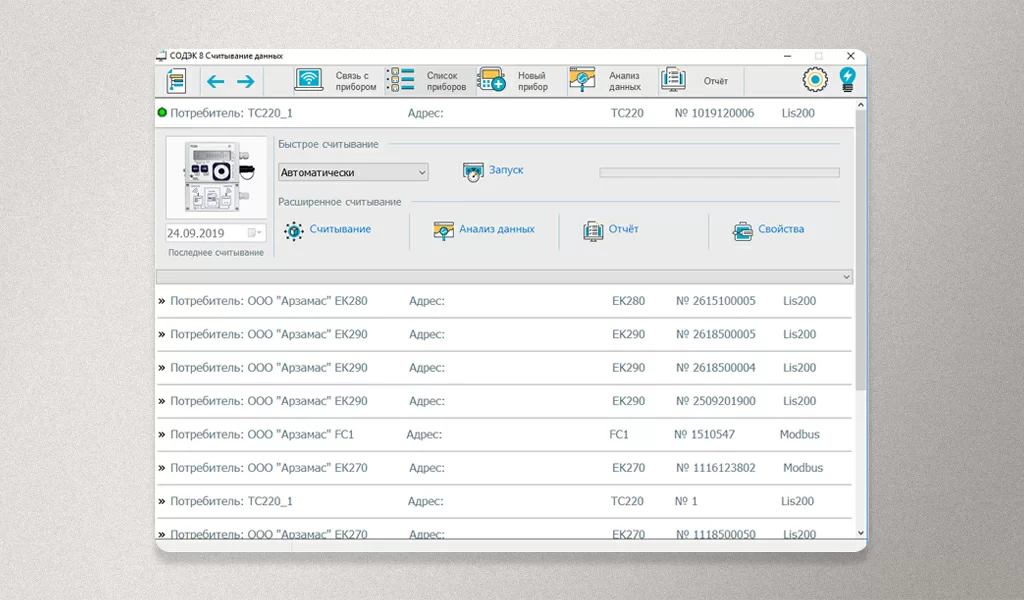

Рисунок 5 — Скриншот программы «СОДЭК — СМС»

При наличии всех перечисленных вариантов, в корректоре ЕК270 дополнительно добавлена возможность изменения параметров газа с использованием SMS сообщений. Корректор ЕК270 с подключенным и настроенным GSM модемом может получать и отправлять SMS сообщения, поэтому изменение параметров газа может быть проведено практически одновременно для большого количества электронных корректоров. Специальное программное обеспечение «СОДЭК — СМС», (см. рисунок 6), установленное на компьютере в диспетчерском пункте, позволяет выполнять данную процедуру. При получении SMS с новыми параметрами газа, корректор ЕК270 проверяет корректность данных, проводит изменения и отправляет SMS с подтверждением о выполнении замены параметров газа. Это значительно упрощает и удешевляет процесс. Информация о произведенном изменении параметров газа фиксируется в архиве изменений корректора ЕК270 и может быть считана программным обеспечением «СОДЭК».

Опытная эксплуатация программного обеспечения подтвердила удобство и экономичность данного решения.

При разработке программного комплекса «СОДЭК Экстра» функция отправки SMS сообщений также была включена.

Организация системы сбора данных на базе ПТК «СОДЭК Экстра» с использованием коммуникационных модулей серии БПЭК.

Особую актуальность в последнее время приобретает организация сбора данных с узлов учета газа, расположенных в местах, где нет возможности подключить внешнее питание. Корректор ЕК270 совместно с новым коммуникационным модулем БПЭК-04/ЕК решает этот вопрос. В автономном коммуникационном модуле БПЭК-04/ЕК установлен комплект элементов питания, обеспечивающий питание встроенного GSM / GPRS модема в течение 3-х — 5-и лет, в зависимости от режима передачи данных. Настройки интерфейса корректора ЕК270 выполняются таким образом, что передача данных производится в определенные временные интервалы, при этом встроенные элементы питания корректора обеспечивают его работоспособность в течение 5-и лет.

В случае, когда можно подключить внешнее питание, просто и удобно организовать дистанционный сбор данных с помощью коммуникационных модулей БПЭК-02/МТ. При этом, передача данных возможна в любое время.

Программно-технический комплекс «СОДЭК Экстра» выполняет в автоматическом режиме сбор и обработку данных с большого количества электронных корректоров ЕК260 / ЕК270, ТС215 / ТС220, подключенных напрямую или через коммуникационные модули серии БПЭК, и значительно упрощает работу с данными по потреблению газа.

Заключение

Корректоры ЕК270 с новыми функциями позволяют поставщикам и потребителям газа не только точно учитывать потреблённый газ, но и дополнительно выполняют ряд важных задач: по измерению перепада на счетчике газа, измерению температуры газа, контролю загазованности или периметра объекта, позволяют вести учет по подстановочному значению расхода газа и т.д.

Корректоры ЕК270 и комплексы коммерческого учета СГ-ЭК на их основе полностью соответствуют требованиям ГОСТ Р 8.740-2011.

В настоящий момент ведутся разработки, направленные на улучшение выпускаемых изделий и на выпуск новых приборов с дополнительными функциями, необходимыми поставщикам и потребителям газа.
