Счетчики воды Streamlux - портативные расходомеры для измерения объемного количества жидкости в промышленных трубоустройствах. Используются для измерения чистой и загрязненной воды на магистральных трубопроводах, а также в открытых каналах.

Монтаж счетчиков Стримлюкс не требует выполнения сварных и слесарных работ. Стационарные приборы имеют порты для интеграции в АСУТП. Мобильные расходомеры оснащены энергоемкими АКБ для длительной автономной работы.

Счетчики воды для труб

Для заполненных труб, пропускающих ультразвук, используются два вида расходомеров Стримлюкс:

1. Время-проходные счетчики воды серии SLS-700

Используются для измерения объема чистых и слабозагрязненных сред, содержащих не более 10% твердых включений.

Принцип работы устройств серии SLS-700 основан на прохождении УЗ-волны через поток воды за определенный промежуток времени. В состав оборудования входит два УЗ-датчика: приемник и передатчик.

Датчики устанавливаются на трубопровод по одной из схем:

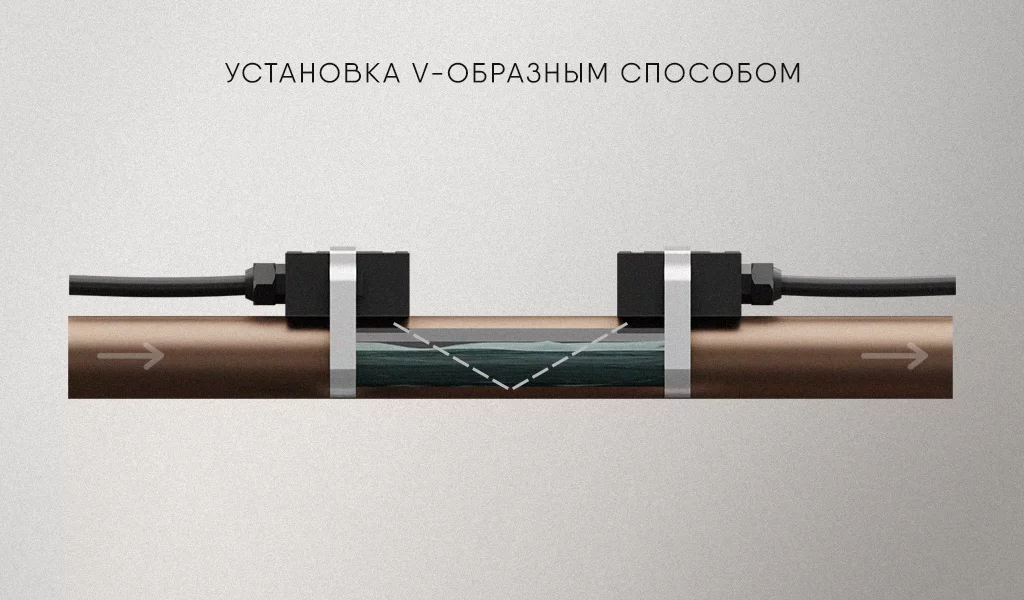

Установка V-образным способом

Установка V-образным способом является наиболее распространенным способом при внутреннем диаметре трубы в пределах от 20 мм до 300 мм. Этот способ также называется отражающий способ.

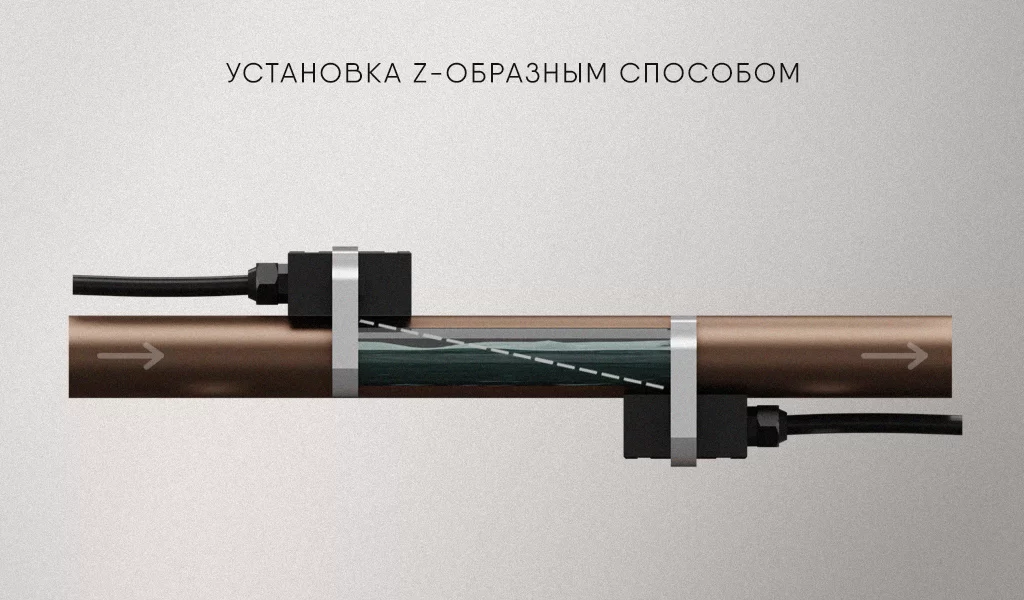

Установка Z-образным способом

Z-образный способ используется, если диаметр трубы не более 500 мм. Этот способ можно применять, когда V-образное отражение в трубе большого диаметра "гасит" исходный сигнал настолько, что производить измерения не представляется возможным.

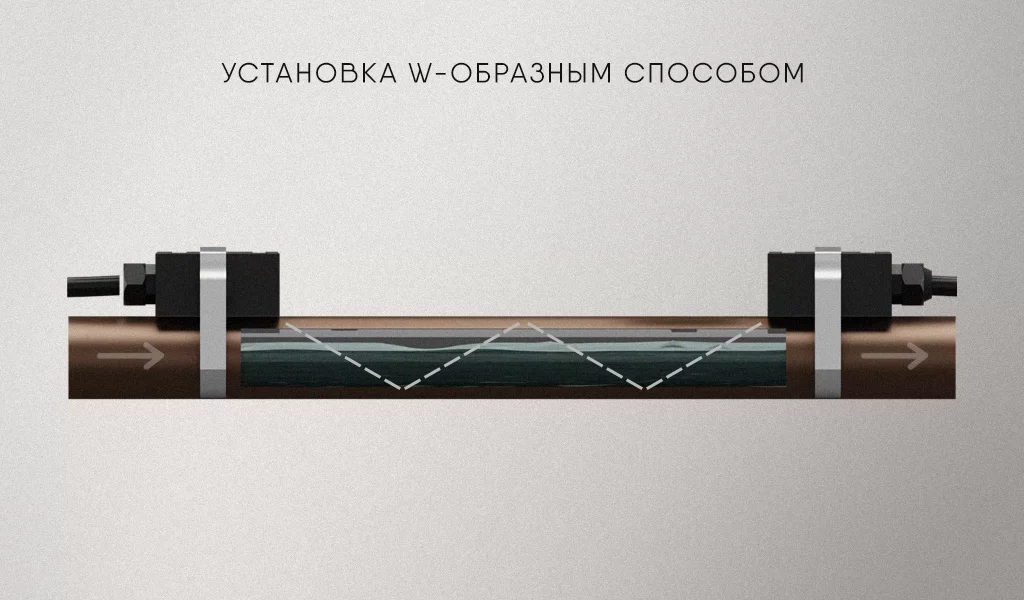

Установка W-образным способом

W-образный способ обычно используется на трубах малого диаметра (от 10 мм до 100 мм). Этот способ позволяет значительно повысить точность измерения, но стабильно работает только на трубах малого диаметра из-за больших потерь при прохождении сигнала по трубе.

Выбор способа монтажа зависит от назначения трубопровода и технических характеристик транспортируемой среды. Измерение выполняется посредством определения времени, которое УЗ-сигнал проходит сквозь поток воды. Устройства измеряют объем и скорость движения потока.

Достоинства:

накладные, не требуют врезки в трубу;
не блокируют поток воды;
простой демонтаж;
высокая точность;
интеграция в АСУТП и систему диспетчеризации;
доступная цена.

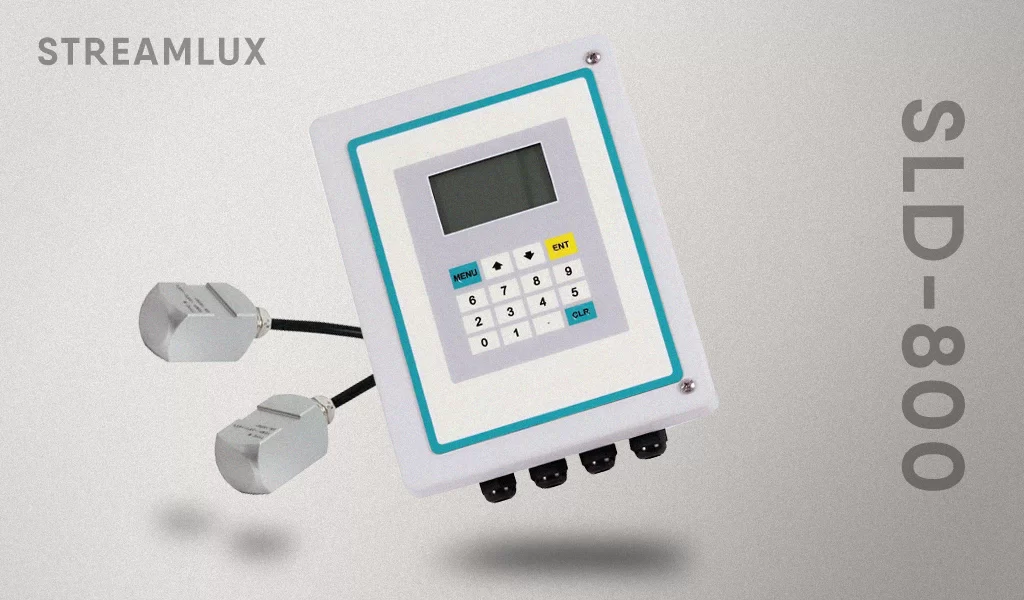

2. Доплеровские счетчики воды серии SLD-800

Используются для транспортируемых сред с любыми техническими характеристиками, в том числе пульп, суспензий, загрязненной воды с большим количеством включений, канализационных стоков.

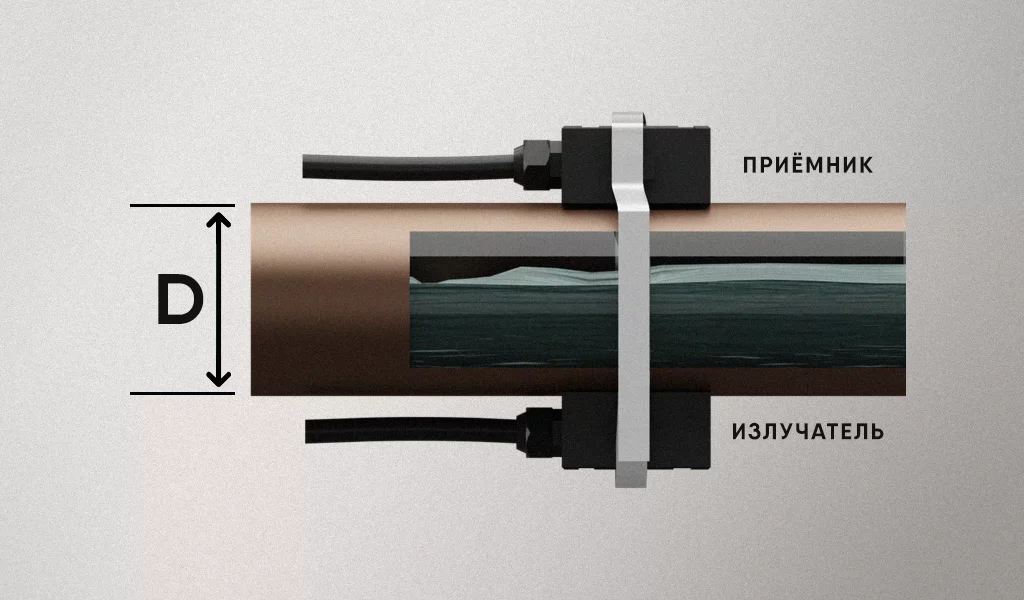

Принцип работы приборов основан на эффекте Доплера: УЗ-сигнал отражается от твердых частиц или пузырьков воздуха, содержащихся в воде. Конструкция счетчика представлена двумя УЗ-датчиками, которые монтируются по сторонам трубы:

Достоинства:

подходят для напорных и безнапорных труб;
высокая точность измерения;
фиксируют скорость и объем потока;
простой монтаж/демонтаж.

Счетчики воды для открытых каналов

Для открытых каналов, трубопроводов, изготовленных из материалов не пропускающих ультразвук, а также для труб с биоотложениями используются:

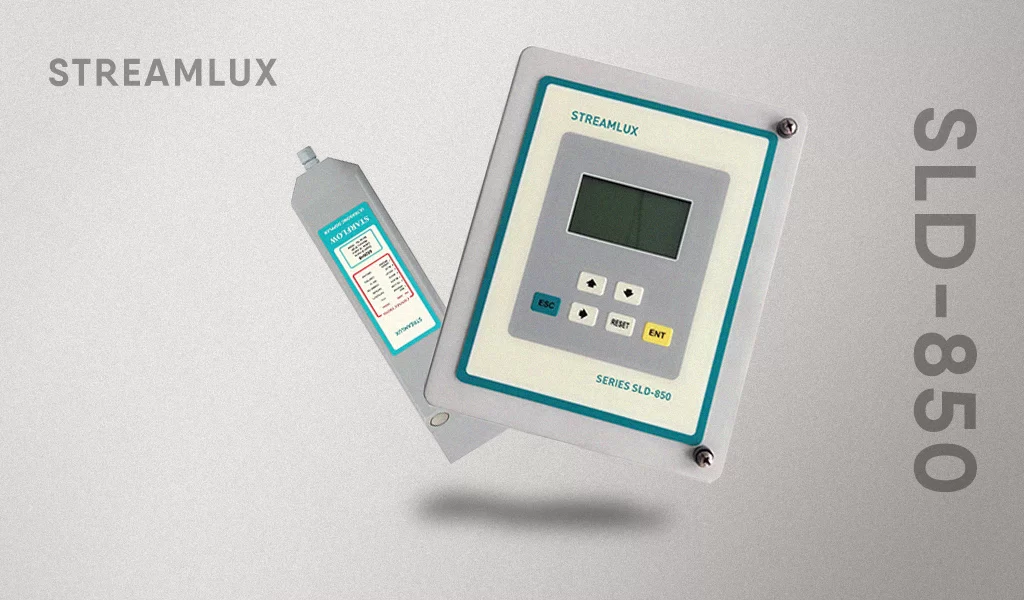

1. Доплеровские счетчики воды Streamlux серии SLD-850

Используются для измерения чистой и загрязненной воды. Подходят для частично заполненных труб, открытых каналов, лотков, рек, сливов, быстротоков.

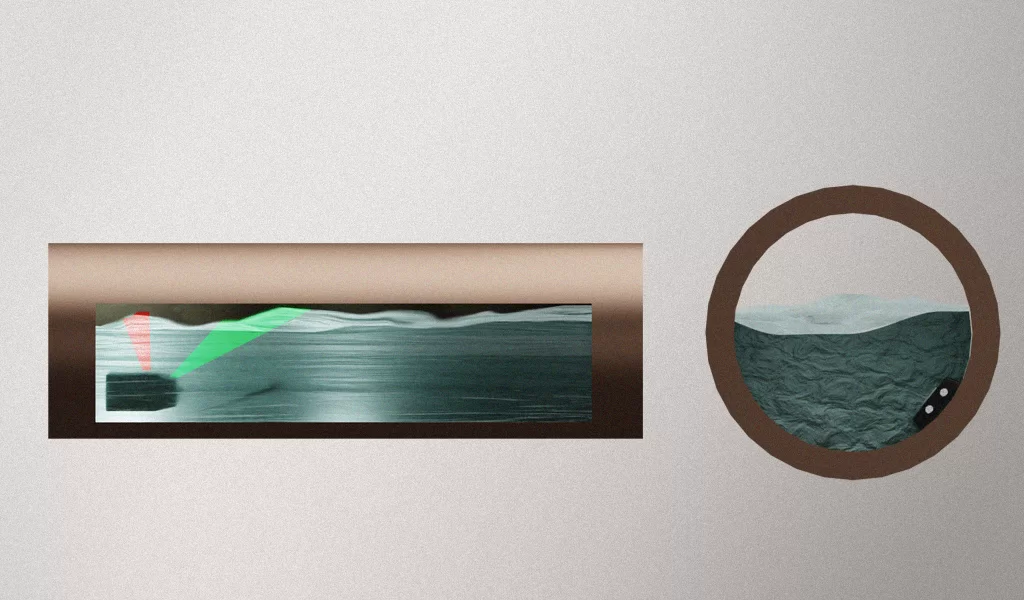

УЗ-датчик располагается на дне при помощи фланцевого соединения или хомута и фиксирует две величины: высоту водяного столба и скорость потока. Расчет объема выполняется в автоматическом режиме.

2. Ультразвуковые счетчики воды серии 131

Применяются для открытых каналов, лотков, колодцев и прочих вертикальных сооружений.

УЗ-датчик монтируется на определенной высоте и дает информацию об объеме транспортируемой жидкости на основании формул. Расчет выполняется автоматически.
