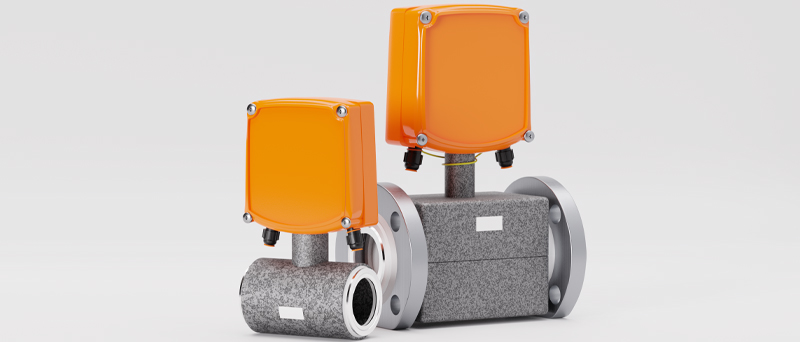

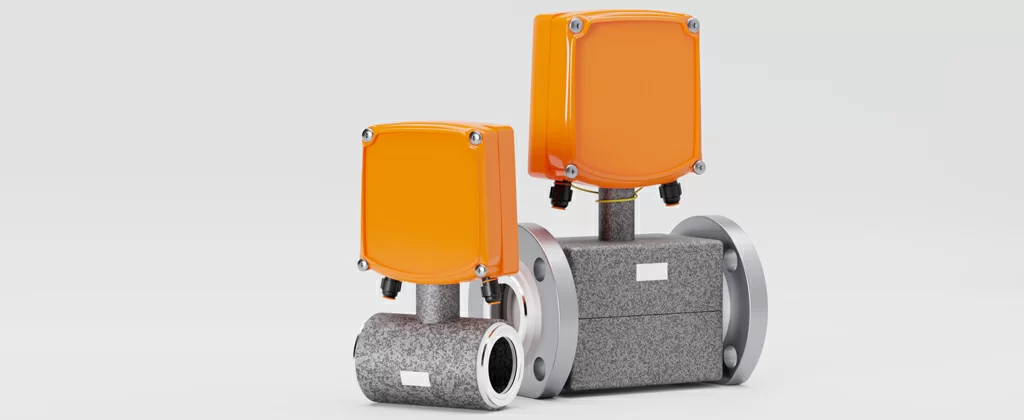

Преобразователи расхода применяют для контроля технологических процессов и учета расхода жидкостей. Эти устройства можно смело назвать многофункциональными приборами. Помимо непосредственного измерения физических величин, они преобразуют информацию и передают ее в виде сигналов, пригодных для дальнейшей обработки и считывания. Преобразователи расхода фактически состоят из двух приборов — непосредственно счетчика, который ведет учет, и электронного микропроцессорного устройства, обеспечивающего трансформацию данных и передачу сигналов.
Особенности преобразователей расхода
В зависимости от модификации преобразователи расхода способны по-разному вести учет. Они могут определять количество вещества, прошедшего по коммуникациям за единицу времени, а также измерять суммарный объем жидкости, израсходованной с начала отсчета. Такая способность этих приборов упрощает процедуру контроля технологических процессов.
Один из распространенных примеров комбинированного использования разных устройств в одном приборе — оснащение преобразователя расхода теплосчетчиком. Это позволяет не только контролировать расход жидкости, но и вести учет потребления энергии.
Преобразователи расхода можно использовать автономно (такие приборы изначально оснащены дисплеем) или сделать их частью автоматизированной системы управления. По конструкции и принципу работы эти приборы делятся на 3 вида:
- проточные;
- накладные;
- погружные.
По принципу действия преобразователи делятся на следующие модификации:
- электромагнитные;
- турбинные (тахометрические);
- ультразвуковые;
- вихревые.
Приборы накладного типа — это ультразвуковые преобразователи расхода. Турбинные преобразователи расхода работают по принципу счетчиков для учета воды. Эти модели постепенно выводят из обращения, поскольку примеси в транспортируемых средах негативно влияют на точность измерений при помощи крыльчатки. Сегодня чаще используют преобразователи расхода вихревого электромагнитного типа.
Наиболее распространены проточные преобразователи, которые имеют самую высокую точность измерения. Статистически их погрешность обычно варьируется в пределах от 0,2 до 0,5%. У накладных и погружных приборов этот показатель составляет 1–3%. Также различают преобразователи по компоновке. Они бывают разнесенными и интегральными. Приборы учета с разнесенным исполнением обычно используют на коммуникациях с высокой температурой или затрудненным доступом к ним. Также на выбор могут повлиять вибрации на трубопроводах.
Для бытовых, коммунальных и коммерческих нужд используют преимущественно электромагнитные преобразователи. У моделей от разных производителей могут отличаться комплектация, максимальная погрешность, максимальное давление, класс (диапазон измерения), диапазон рабочих температур.
Мастер Флоу (МФ)

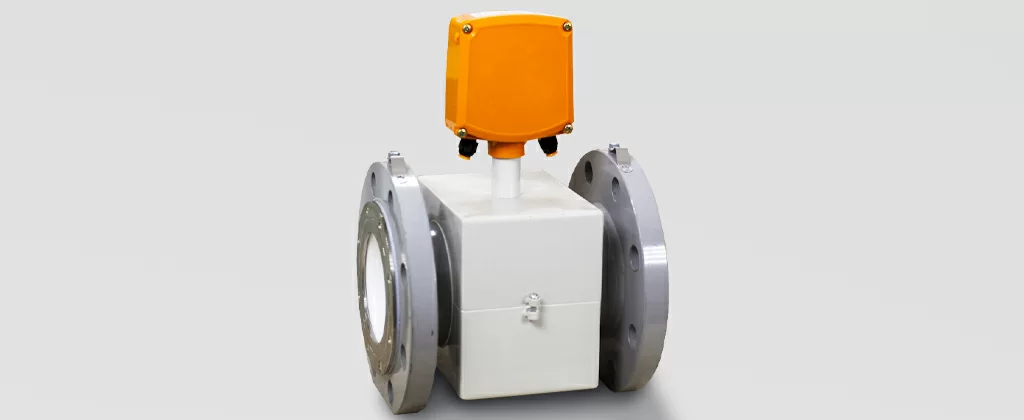

В зависимости от модификации преобразователь расхода Мастерфлоу может иметь условный диаметр от 15 до 300 мм. Эти устройства можно использовать в качестве расходометров либо теплосчетчиков. Также они находят применение в автоматизированных системах, отвечающих за сбор данных. Приборы МФ способны преобразовывать объемы расхода как в электрические сигналы, так и в измеряемые величины с последующим их выводом на дисплей. Основные плюсы этой серии преобразователей:
- подходят для установки в вертикальном и горизонтальном положении;
- обладают стабильными характеристиками при эксплуатации в разных условиях;
- имеют высокий класс точности;
- температурные погрешности не влияют на измерение расходов;
- изменения свойств транспортируемых по трубам сред не оказывают ощутимого влияния на точность измерений.
Эти преобразователи расхода электромагнитные. Они функционируют по принципу измерения изменений ЭДС потока, информация о которых трансформируется в код. В виду эксплуатационных особенностей преобразователей расхода из линейки Мастер Флоу их не рекомендуется монтировать в зоне действия электромагнитных полей.
Для бытовых нужд преимущественно используют преобразователи МФ с условным диаметром 15 или 20 мм. Их основные характеристики:
- рабочая температура — от 0,5 до 150 °C;
- диапазон частот — в пределах 0,1–1000 Гц;
- напряжение — 12 В;
- предел потребляемой мощности — 7,5 Вт;
- давление — до 2,5 Мпа;
- максимальный объем МФ 15 Ду — до 6,5 м³/ч;
- максимальный объем МФ 20 Ду — до 12,5 м³/ч;
- класс (диапазон измерения) МФ 15 Ду — Б, Б2, В, Э;
- класс (диапазон измерения) МФ 20 Ду — Б, Б2, В, Г, Д, Е, Э.
Эти преобразователи расхода, цена которых зависит от комплектации и условного диаметра, подходят для снятия данных не только с прямых, но и реверсивных потоков. О возникновении внештатных ситуаций сигнализирует светодиод. Приборы защищены от пыли с водой согласно нормативов из ГОСТ 14254.
Саяны

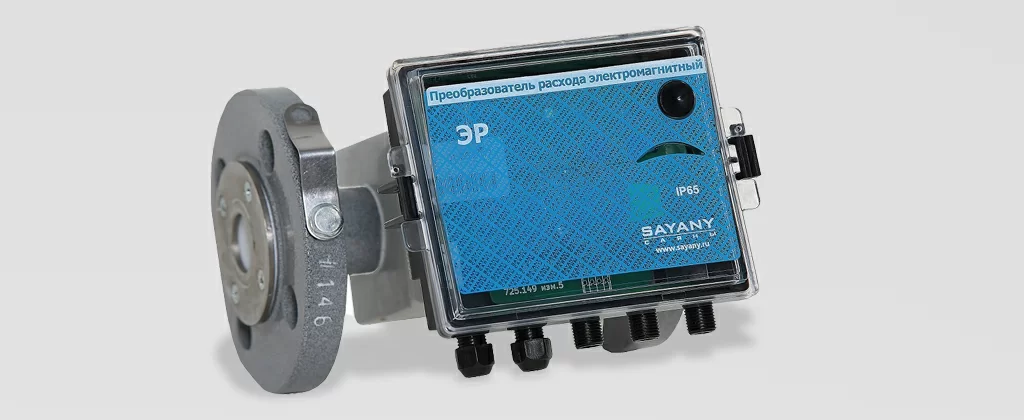

Преобразователь расхода Саяны ЭР МФ предназначен для измерения объёма жидкости, протекающей через его поперечное сечение и преобразования значения объёма в количество импульсов на выходе. Используются в составе теплосчётчиков КСТ-22 вместе с тепловычислителем.
Этот усовершенствованный преобразователь расхода, купить который можно для интеграции в автоматизированные системы, имеет архив потребления тепла. Устройство КСТ-22 ЭР позволяет получать данные за час, сутки, месяц. Основные характеристики преобразователя Саяны:
- питание — 12 В (внешний источник);
- максимальный предел погрешности — +/-3%;
- температурный диапазон окружающей среды — от +5 до +55 °C;
- максимальный расход — 5–2500 м³/ч (параметр зависит от условного диаметра);
- допустимая температура теплоносителя — до 150 °C;
- предельное давление транспортируемой среды — 1,6 Мпа.
Тепломеры Саяны КСТ-22 ЭР можно монтировать на произвольно ориентированных участках коммуникаций. Они представлены моделями с типоразмером (Ду) от 20 до 150 мм.
ПромПрибор
Преобразователи расхода вихревые электромагнитные из линейки ПромПрибор имеют фланцевое подключение и представлены моделями, условный диаметр которых составляет 25–150 мм. Погрешность этих приборов варьируется в пределах +/-1–1,5%. Для бытовых нужд преимущественно используют расходомеры с Ду 25 мм. Основные характеристики модели:
- допустимая температура теплоносителя — до +150 °C;
- минимальная температура транспортируемой среды — +5 °C;
- допустимое рабочее давление — до 1,6 Мпа;
- колебания погрешности при изменении температуры на 10 °C — 0,05%;
- учитываемый диапазон расхода — от 0,15 до 15 м³/ч;
- температура окружающей среды — в диапазоне от -10 до +50 °C.
В качестве источника питания в преобразователе расхода ПромПрибор используется встроенная литиевая батарея 3,65 В. Эти устройства можно монтировать на трубопроводах как горизонтально или вертикально, так и под углом. При несоответствии Ду прибора учета и трубопровода допускается установка на первичный преобразователь расхода конусных переходников.
