СЧЕТЧИКИ 7 ВЕРСИИ. NP73E (С GSM/GPRS МОДЕМОМ)
NP73E.2-2-2
NP73E.3-6-2
NP73E.3-9-1
Счетчики NP73E — это электронные интеллектуальные многофункциональные устройства, являющиеся частью АИИС КУЭ.
Такие счетчики бывают прямого (NP73E.2-2-2) или трансформаторного (NP73E.3-6-2, NP73E.3-9-1)включения и устанавливаются у 3ф абонентов в СНТ, в ТП и у абонентов мелкомоторного сектора чаще всего в тех случаях, когда необходимо смонтировать небольшое количество счетчиков (например 1-3) и установка маршрутизатора может быть не целесообразна.
Основные функции счетчиков NP73E, это:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до 12 сезонов, до 24 временных тарифов с возможностью задания специальных дней);
- измерение таких величин, как:
- активная и реактивная мощность по каждой фазе;
- пиковая нагрузка (период усреднения 5, 10, 15, 30, 60 мин. 24 часа);
- ток (мгновенный, средний, дифференциальный) по каждой фазе;
- напряжение (мгновенное и среднее) по каждой фазе;
- температура;
- частота;
- cosϕ;
- угол между напряжениями фаз.
- возможность считывания суточных, а также 5, 10, 15, 30 и 60 минутных профилей;
- возможность дистанционного считывания данных со счетчика и конфигурации счетчика;
- мониторинг и контроль следующих лимитов:
- активная и реактивная мощность;
- ток (для каждой фазы);
- напряжение (для каждой фазы);
- напряжение батареи;
- температура;
- дифференциальный ток;
- напряжение дисбаланса;
- дисбаланс мощности;
- частота;
- cosϕ по каждой фазе (импорт/экспорт);
- угол между фазными напряжениями (фазы А и В, А и С).
Значение уставок можно настраивать.
- счетчик поддерживает следующие средства защиты информации:
- защита от вредоносных кодов (перед установкой, новая прошивка проверяется на полноту и аутентифицируется счетчиком);
- безопасное хранение данных (информация хранится в энергонезависимой памяти счетчика, при этом исключается возможность ее разрушения и потери);
- регламентированный доступ к данным (различные категории пользователей имеют разные права доступа);
- защищенные каналы связи (аутентификация концентратора, шифрование сообщений, управление криптографическими ключами)
Счетчики NP73E имеют различные виды функций для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- определение неправильного подключение счетчика;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.

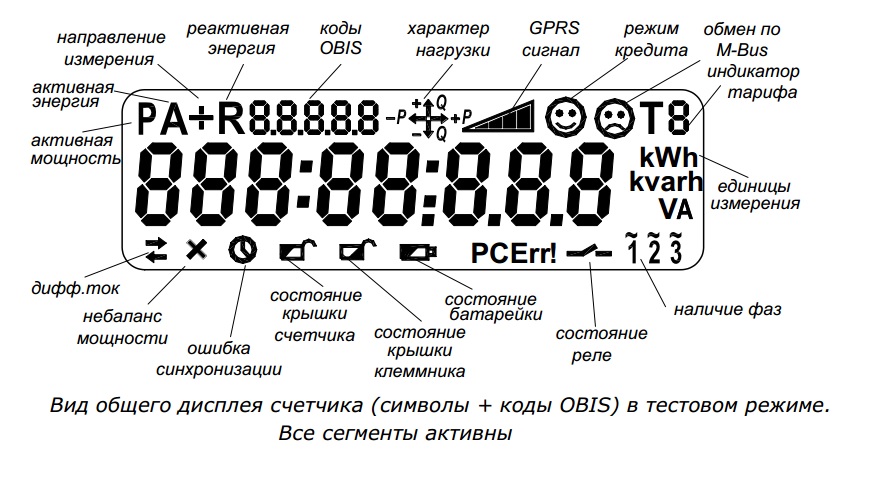

Дисплей счетчиков имеет такой внешний вид:
На дисплее счетчиков отображается различная информация на экранах, сменяющих друг друга. Смена экранов должна происходить автоматически, через 5-10 с. Также можно пролистать экраны с помощью кратковременного нажатия на функциональную кнопку.

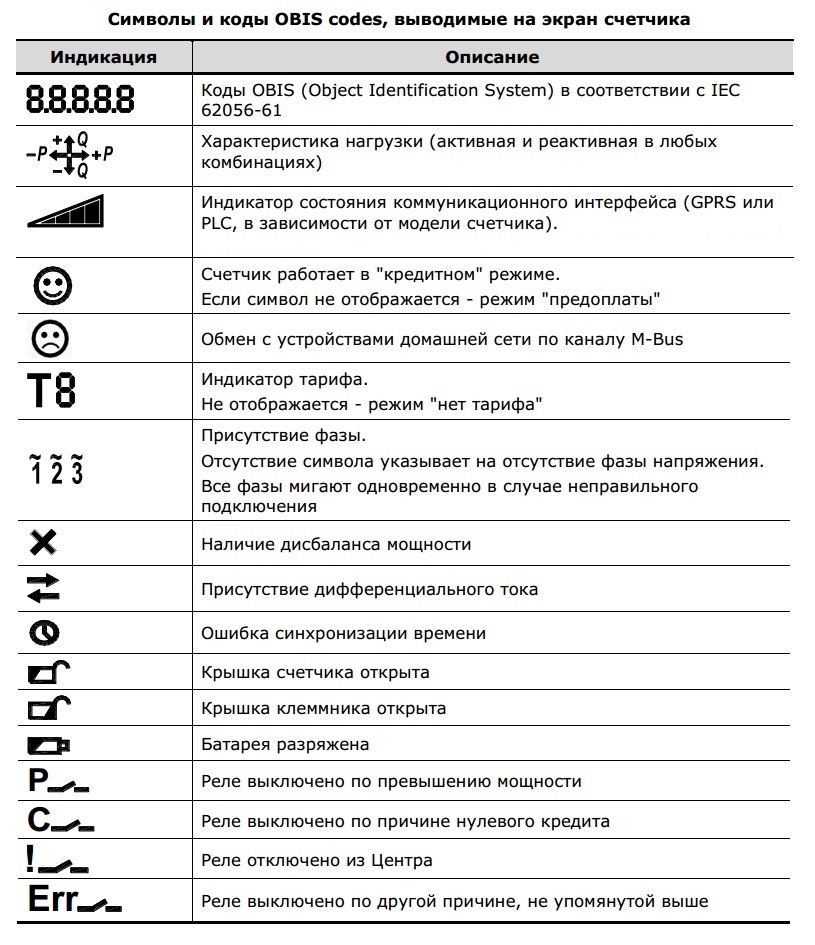

Также на дисплее могут отражаться следующие аварии и события:

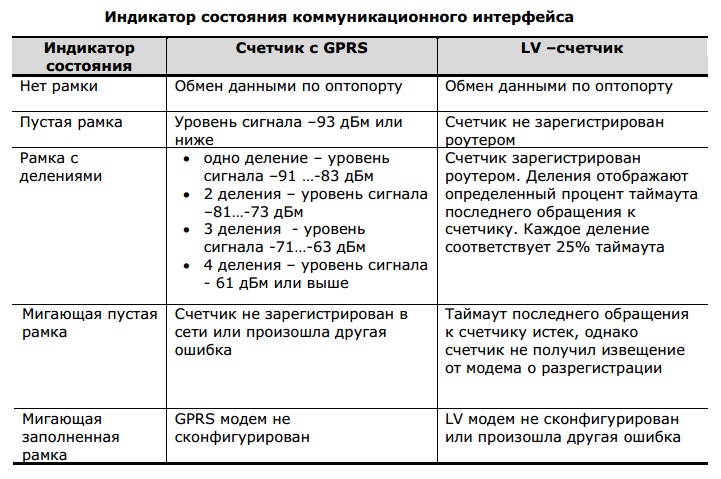

Индикатор состояния коммуникационного интерфейса:

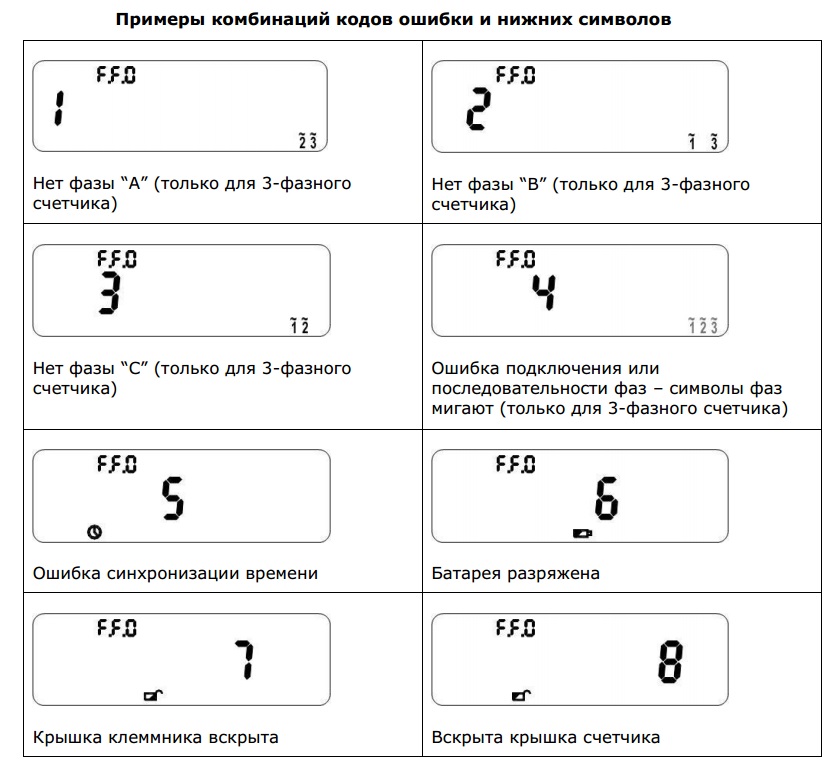

Помимо аварий и событий на дисплее счетчиков серии Extra отображаются коды ошибок. Коды ошибок (Error Codes) отображаются по возрастанию слева направо. Для каждой ошибки существует своя, фиксированная позиция. Одновременно могут отображаться несколько кодов ошибок. Коды ошибок выводятся на дисплей вместе с соответствующими символами или символами других событий.
