Счётчики электроэнергии Альфа серии 1800 – будущее уже здесь

Счетчики АЛЬФА 1800 – многофункциональные, многотарифные приборы учета электроэнергии производства «Эльстер» (Россия). Приборы оснащены микропроцессором и обладают увеличенной памятью. Устройства фиксируют и сохраняют в памяти до 32 параметров электросети.

Устройства разработаны конструкторами Эльстер с учетом опыта эксплуатации счётчиков АльфаПлюс и ЕвроАльфа. Инновационный компонент счетчиков серии 1800 - измерительный чип ALPHA, обеспечивающий высочайшую в своем классе точность измерений и надежность.

Высокий уровень защиты, расширенный функционал делают счетчики АЛЬФА-1800 самыми востребованными приборами в энергетике – более 4 млн. приборов установлено по всему миру.

Особенности счетчиков АЛЬФА 1800

За конфигурирование и съем показаний счетчиков АЛЬФА 1800 отвечает ПО Metercat. Приборы интегрируются в любые АИИС, АСКУЭ и пр., измеряют параметры электросети с нормируемыми погрешностями.

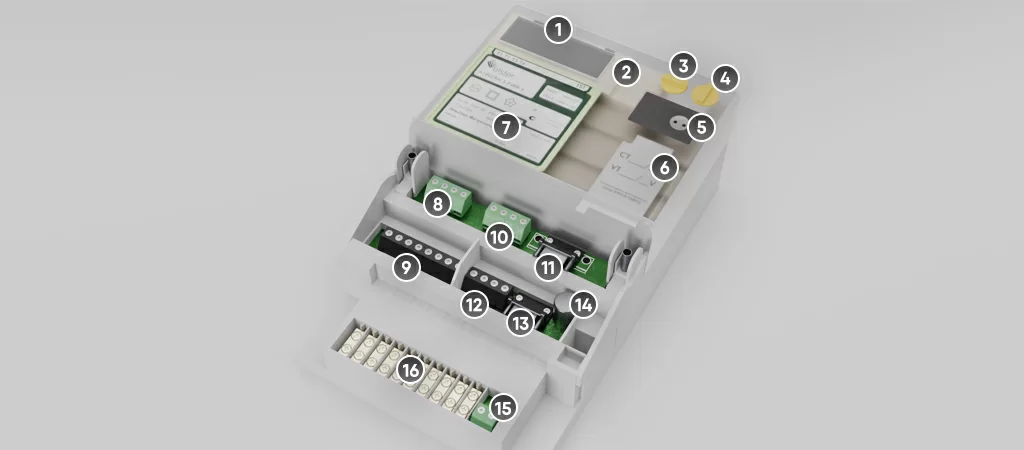

1. Дисплей счётчика
2. Светодиоды
3. Кнопка Alt (альтернативный режим)
4. Кнопка сброс
5. Оптический порт
6. Заводской системный щиток
7. Дополнительный системный щиток
8. Импульсный вход
9. Импульсный вход
10. Дополнительный коммуникационный порт интерфейс RS-485
11. Дополнительный коммуникационный порт интерфейс RS-232
12. Дополнительный коммуникационный порт интерфейс RS-485
13. Дополнительный коммуникационный порт интерфейс RS-232
14. Литиевая батарея
15. Клеммы дополнительного питания
16. Зажимы

Технико-эксплуатационные характеристики приборов:

• высокая точность 0.2S или 0.5S;
• встроенная плата для дополнительного электропитания;
• журналы регистрации событий;
• многотарифность до 12 зон;
• функция самодиагностики;
• ЖК-дисплей с подсветкой;
• учет технологических потерь;
• энергонезависимая память EEPROM;
• увеличенная память 128 кб.

Срок службы приборов составляет 120 тыс. часов или 30 лет в соответствии с MIL 217E (США).

Сфера применения

Процессорные счетчики АЛЬФА-1800 применяются для фиксации активной и реактивной энергии, а также мощностных характеристик в трехфазных электросетях.

Устройства устанавливаются на генерации, высоковольтные подстанции, трансформаторные подстанции, перетоки, распределительные сети.

Счетчики востребованы в промышленности, энергетике для оперативно-диспетчерского управления.

Широкая сфера применения трансформаторных счетчиков обусловлена возможностью выполнять измерения в различных режимах:

• измерение энергии и мощностных параметров по первичной (вторичной) стороне трансформаторов;
• измерение и фиксация максимально активной мощности;
• измерения мощности электропотребления;
• измерение максимальной мощности с заданным интервалом;
• фиксация интервала усреднения мощности;
• учет энергии в многотарифном режиме (от 4 до 12 зон).

Счетчики оснащены надежной защитой, которая обеспечивается за счет пароля, записи времени снятия крышки и изменения в настройках, отключения фаз, реверса электроэнергии и других событий. Журнал может хранить до 255 записей.

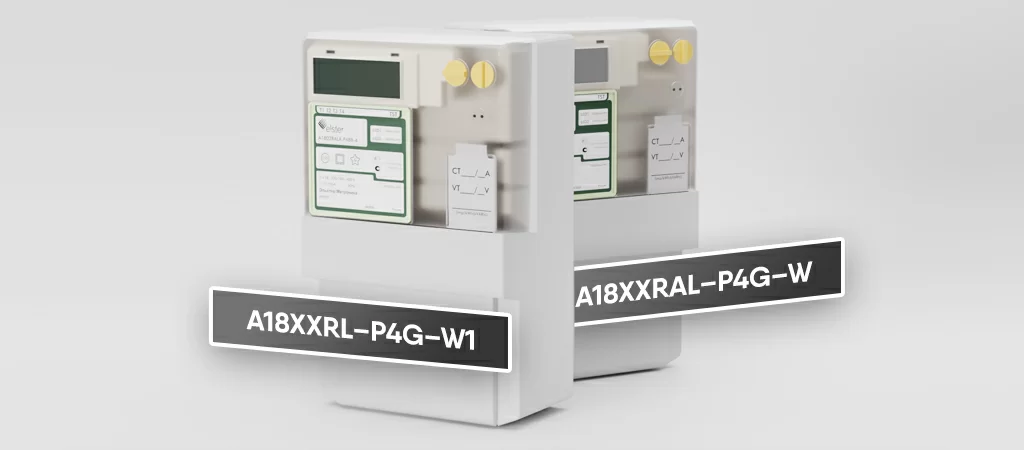

Модификации счетчиков

Счетчики 1800-серии выпускаются в двух модификациях:

1) A18xxRL–P4G–W1

Устройства измеряют 2 параметра в многотарифном режиме:

• активная + реактивная энергия;
• активная в двух направлениях.

Приборы имеют 4 гальванических реле и порты RS–485, RS–232. В памяти счетчика может храниться до 4 графиков за 180 дней. Внутренняя плата для подключения источника электропитания 90-220 В.

2) A18xxRAL–P4G–W

Устройства измеряют 6 параметров:

• активная + реактивная энергия;
• активная в двух направлениях.
• реактивная энергия по 4 квадрантам.

Приборы имеют 4 гальванических реле и порты RS–485, RS–232. В памяти счетчика может храниться до 4 графиков за 180 дней. Внутренняя плата для подключения источника электропитания 57-240 В.

Счетчики АЛЬФА можно модернизировать. В качестве дополнительных опций для обеих модификаций можно выбрать: дополнительную память, измерение параметров с нормируемой погрешностью, порты.

Принцип работы

Конструкция счетчика АЛЬФА включает измерительные датчики тока и напряжения, микроконтроллер, СБИС измерения. Измеренные параметры отображаются на ЖК-дисплее.

Электропитание измерительной части выполняется за счет импульсного источника питания, обеспечивающий широкий диапазон измеряемого напряжения. Электронный модуль размещен внутри прочного корпуса из поликарбоната со степенью пылевлагозащиты IP54.

У прибора имеется шасси (основа), внутренняя крышка, закрывающая электронный модуль и крышка на корпусе.

Сигналы с резисторов поступают на вход микросхемы DSP. Микросхема выполняет замеры входных сигналов тока и напряжения по измеряемой фазе с помощью преобразователей. Процессор выполняет вычисления для получения требуемых величин. С выходов микросхемы на контроллер поступают сигналы активной/реактивной энергии, интегрированные по времени. Микроконтроллер обрабатывает полученные от микросхемы данные и накапливает их в памяти. Полученные данные отображаются на дисплее. Счетчики ведут запись с интервалами: от 1 до 60 мин.

Для снятия показаний в дистанционном режиме и обмена информацией с другими устройствами счетчики АЛЬФА 1800 имеют интерфейсы:

• цифровые с использованием открытого протокола АNSI;
• 2 порта в стандартной комплектации + возможность установки дополнительных портов;
• 4 электронных реле с опто-развязкой для включения в АИИС, АСОДУ, SCADA или АСКУЭ.

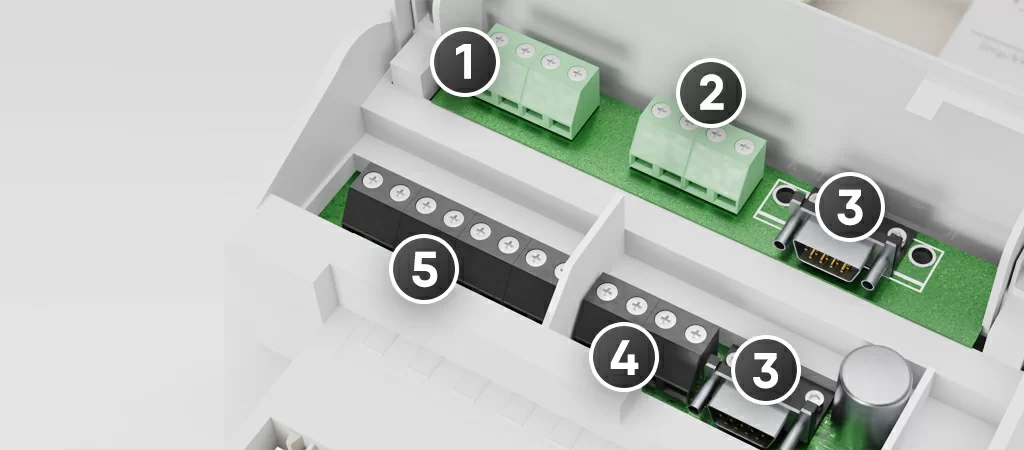

1. Импульсные реле дополнительной платы
2. Интерфейс RS-485 дополнительной платы
3. Интерфейсы RS-232 дополнительной и основной платы
4. Интерфейс RS-485 основной платы
5. Импульсные реле основной платы

Популярные модели серии 1800

ТОП-5 популярных моделей:

1. АЛЬФА A1801 (RAL-P4G-DW-4)

Флагманский 4-тарифный счетчик предназначен для монтажа на генерацию, высоковольтные подстанции, перетоки, в распределительные сети. Используется на промышленных предприятиях, энергетических объектах.

2. АЛЬФА A1802RLXQV

Счетчик с высокой точностью измерений 0.2S. Используется для измерения параметров питающей электросети с нормируемыми погрешностями. Тип подключения - трансформаторный или прямой.

3. АЛЬФА A1805RLV

Прибор с точностью 0.5S. четырёх тарифный с резервным питанием и подсветкой дисплея. Имеется функция учета потерь.

4. АЛЬФА A1802RALV

Счетчик с точностью 0.2S и четырьмя импульсными каналами. Используется для измерения активной и реактивной энергии, а также для активной в двух направлениях.

5. АЛЬФА A1805RАL

Прибор четырёх тарифный с ЖК-дисплеем и микропроцессором. Имеется два цифровых разъема RS-485. Разработан для фиксации и замера реактивной и активной энергии, а также для учета в двух направлениях.

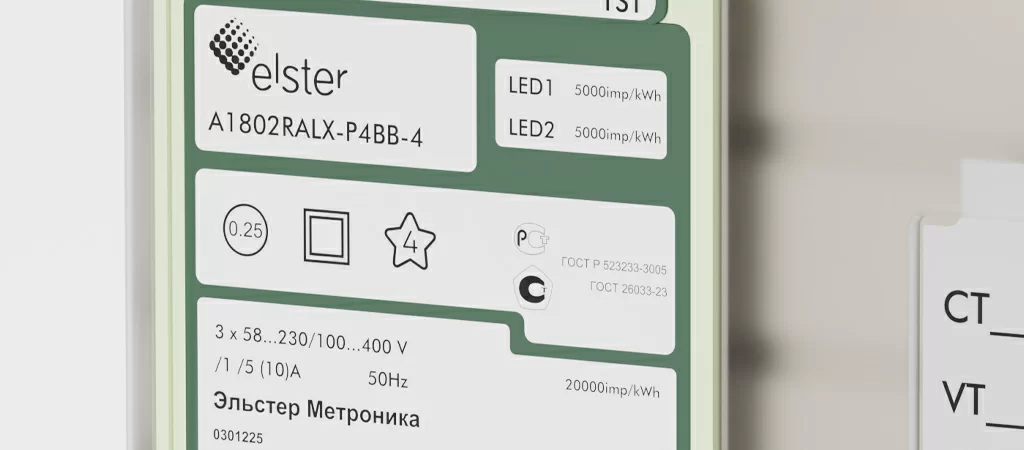

Маркировка счетчиков АЛЬФА 1800

Приборы учета АЛЬФА маркируются следующим образом:

• 18 - серия 1800;
• 0.2S или 0.5S - класс точности;
• Т – измерение активной энергии/максимальной мощности;
• R – измерение активной, реактивной, полной энергии и мощности при работе в многотарифном режиме;
• А – возможность измерения активной энергии в двух направлениях;
• L – наличие графиков нагрузки по энергии, параметрам;
• Х – наличие дополнительной памяти;
• Q – возможность измерения параметров электросети с нормируемой погрешностью;
• V – возможность учета потерь;
• 1-6 - число импульсных каналов от 1 до 6;
• G – стандартный порт с интерфейсами RS–485 и RS–232;
• B - дополнительный разъем RS–485;
• S - дополнительный разъем RS–232;
• E - дополнительный разъем Ethernet;
• D - подсветка ЖК-дисплея;
• W - дополнительная плата питания;
• 3-4 - количество линий.

При отсутствии дополнительных функций A, L, X, Q, V, D, W символы в обозначении отсутствуют.
