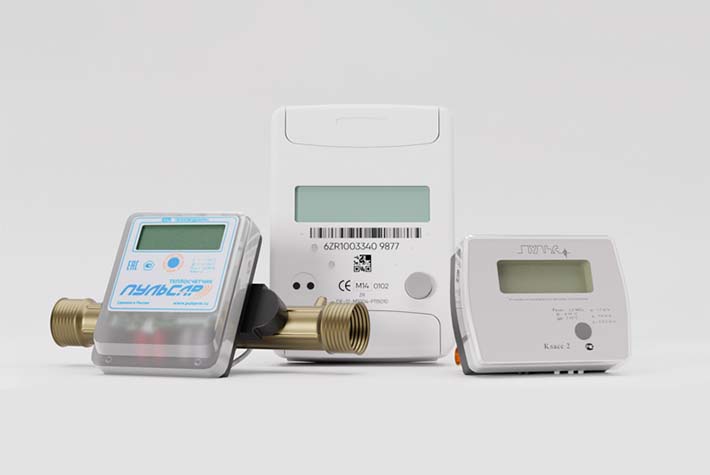

Выбираем ультразвуковой теплосчетчик. Популярные модели УЗ-теплосчётчиков

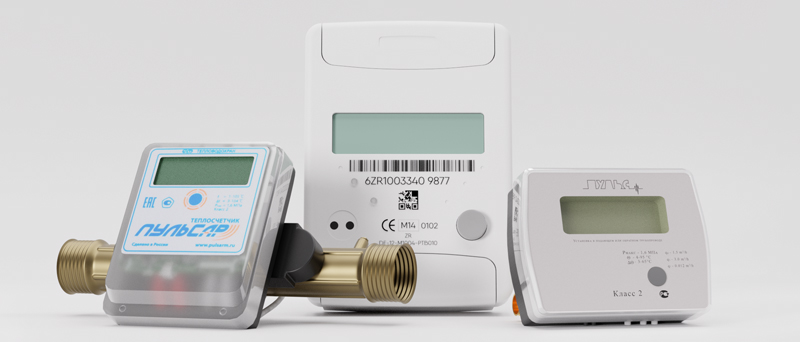

Ультразвуковой теплосчетчик - прибор учета тепловой энергии, принцип работы которого основан на измерении времени прохождения УЗ-сигнала от источника до приемника. Устройства предназначены для бытового и промышленного применения. В России в систему СИ внесены более 50 модификаций ультразвуковых теплосчетчиков. Распространенные марки приборов учета российского производства «Карат-Компакт», «Пульсар» и «Пульс». Среди приборов зарубежного производства – «Минол» (Германия).

Назначение и сфера применения

УЗ-счетчик на отопление используется в соответствии с правилами учета тепловой энергии и теплоносителя, введенными ПП №1034 от 18 ноября 2013 г. Теплосчетчики предназначены для водяных отопительных систем для измерения:

• количества потребленной/поставленной теплоэнергии, температуры теплоносителя и разности температуры теплоносителя и окружающей среды;
• объемного расхода и температуры воды в системах горячего водоснабжения.

Теплосчетчики ультразвуковые прямого типа устанавливаются на теплосетях предприятий, тепловых пунктах жилых домов, центральных теплопунктах. Производители также выпускают компактные счетчики тепла для квартиры, коттеджа или небольшого коммерческого здания.

Как работает тепловой счетчик для отопления

Теплосчетчик ультразвуковой от производителей из России и других стран имеют схожую конструкцию.

Основными конструктивными элементами являются:

1. Ультразвуковой преобразователь расхода (расходомер). Преобразователь предназначен для расположения измерительного тракта. Устройство представляет собой полый цилиндр из латуни или другого металлического сплава. На корпусе расходомера имеется два прилива, внутри которых устанавливаются датчики.
2. Измерительные преобразователи температуры (ИПТ). Служат для измерения температуры теплоносителя. Один ИПТ установлен в корпусе преобразователя, второй - в трубопровод. Во время работы теплосчетчика сигналы, полученные измерителями, передаются вычислителю.
3. Тепловычислитель. Предназначен для вычисления потребляемой теплоэнергии. Состоит из корпуса, блока электроники, печатной платы. У большинства моделей корпус вычислителя можно регулировать относительно преобразователя расхода для удобного считывания данных.
4. ЖК-дисплей и индикация. Служат для просмотра текущих и сохраненных данных, сигнализируют о состоянии счетчика.

Принцип работы счетчика на отопление в квартиру или для производства основан на замере времени, которое УЗ-волна проходит от источника к приемнику. Излучатель отправляет ультразвук, который через определенное время фиксируется приемником. Время, за которое УЗ-сигнал проходит этот путь, зависит от скорости потока измеряемого теплоносителя. Данные подаются на вычислитель, где происходит преобразования полученных данных в единицы измерения Гкал.

Плюсы и минусы ультразвуковых теплосчетчиков

Среди положительных качеств УЗ-счетчиков для отопления потребители отмечают:

• широкий выбор типоразмеров (Ду15... Ду200);
• возможность интеграции в автоматизированные системы;
• компактные размеры;
• отсутствие в конструкции подвижных элементов;
• прочность, устойчивость к механическим нагрузкам;
• высокий уровень пылевлагозащиты (IP);
• возможность дистанционного снятия показаний;
• межповерочный интервал - от 4 до 6 лет;
• устойчивость к электромагнитным помехам;
• эксплуатационный ресурс - от 10 до 20 лет.

Теплосчетчик ультразвуковой купить стоит только в том случае, если в качестве теплоносителя используется чистая вода и трубы системы отопления находятся в удовлетворительном состоянии. При наличии в теплоносителе окалины, мусора, воздушных пузырьков УЗ-расходомеры дают неточные показания. Это единственный минус ультразвуковых приборов.

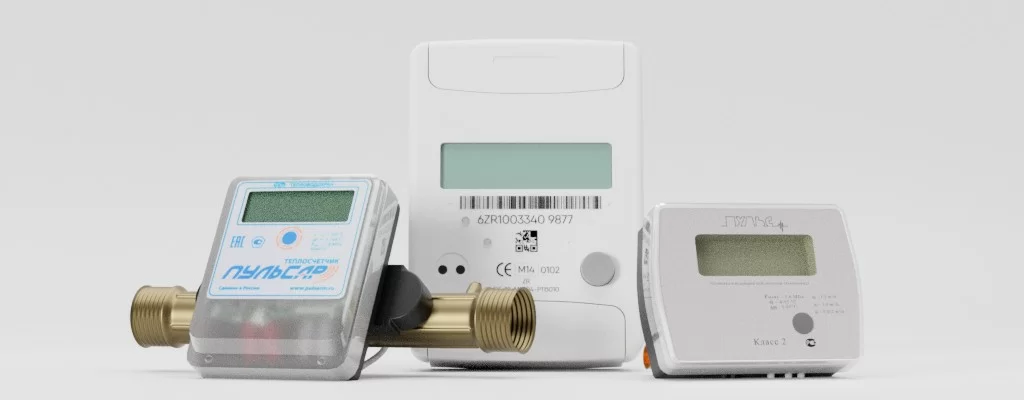

Как выбрать УЗ-теплосчетчик?

Какой теплосчетчик лучше: механический или ультразвуковой? Такой вопрос задают те, кто решил установить счетчик тепла или заменить устаревший прибор учета. Ультразвуковые квартирные теплосчетчики обладают меньшей погрешностью в сравнении с механическими, а это значит, что потребитель будет платить меньше и только за потребленное тепло.

Нужно знать, что при выборе для квартиры или коттеджа ультразвуковых теплосчетчиков, цена не должна быть решающим фактором. Важно внимательно изучить назначение, технические характеристики и функционал приборов учета.

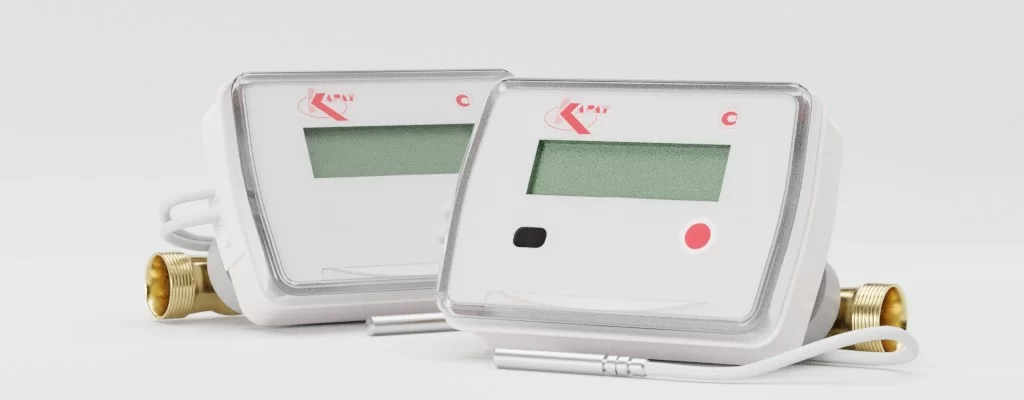

«Карат-Компакт»

Теплосчетчики «Карат-Компакт» выпускаются ООО НПП «Уралтехнология». Расходомеры предназначены для измерения потребленной теплоэнергии, объема и температуры теплоносителя в закрытых системах теплоснабжения. Приборы учета подходят для систем с круглосуточным и круглогодичным теплопотреблением, а также для интеграции в системы комплексного учета.

На ЖК-дисплее «Карат-Компакт»отображается информация о потребленном тепле (Гкал), объеме теплоносителя (м3), температуре теплоносителя в подающем трубопроводе, разности температур в подающем и обратном трубопроводе. Теплосчетчики «Карат-Компакт» дают полную информацию о потребленной теплоэнергии.

Особенности УЗ-теплосчетчиков «Карат-Компакт»:

• компактные габариты и простой монтаж;
• погрешность - +/- 0,04%;
• средний срок службы - 12 лет;
• межповерочный интервал - 5 лет;
• интерфейс подключения - M-bus;
• уровень защиты от пыли и влаги - IP65.

Прибор учета подходит для установки в помещениях с высоким уровнем влажности.

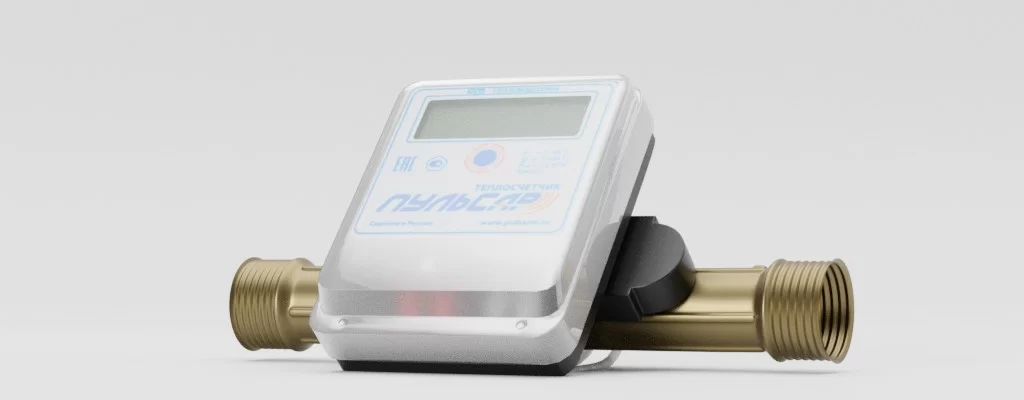

«Пульсар»

Производитель приборов учета «Пульсар» ООО НПП «ТЕПЛОВОДОХРАН». Производитель выпускает квартирные и общедомовые теплосчетчики для труб теплоснабжения разных диаметров (Ду15, Ду20) и промышленные приборы учета (Ду50...Ду200). Ультразвуковой теплосчетчик «Пульсар» имеет компактные размеры и широкий набор функций. Прибор учета можно монтировать в горизонтальном и вертикальном положении.

На ЖК-дисплей выводится информация о количестве теплоэнергии в Гкал, количестве охлажденной энергии в Гкал, тепловой мощности в Гкал/ч, объеме теплоносителя и его температуре, разнице терморежимах, а также даты и время.

Особенности УЗ-счетчиков «Пульсар»:

• съемный вычислительный блок;
• наличие функции самодиагностики;
• срок службы - не менее 12 лет;
• межповерочный интервал - 6 лет;
• погрешность - +/-0,05%;
• интерфейс - LoRa;
• уровень защиты от пыли и влаги - IP65.

Теплосчетчик может устанавливаться в тупиковой системе горячего водоснабжения для учета потребленной горячей воды.

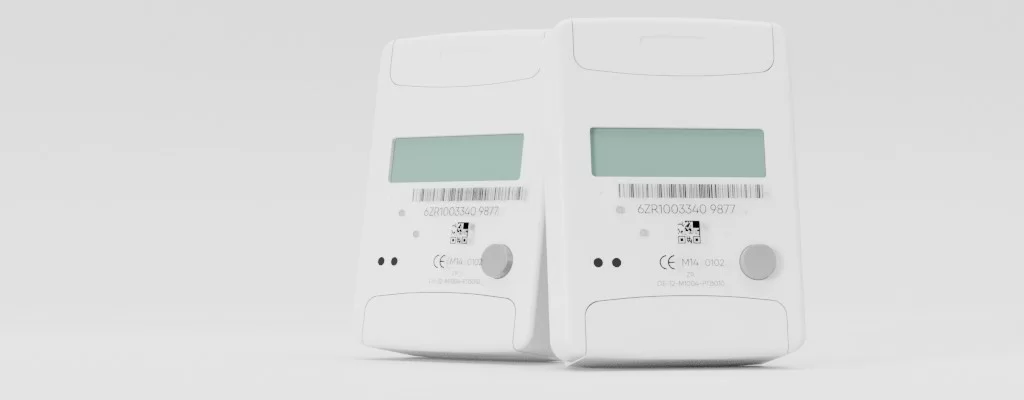

Minol Minocal

Тепловой счетчик выпускается EnergyMetering (Германия). Предназначен для систем отопления и кондиционирования с коаксиальной измерительной капсулой (CMF). Многофункциональный ЖК-дисплей отображает текущие значения теплопотребления. Одной кнопкой вызываются все важные уровни меню.

Особенности теплосчетчиков «Минокал»:

• сертифицирован по стандартам MID;
• интерфейс - M-Bus, wM-Bus;
• уровень защиты от пыли и влаги - IP54;
• срок службы - 11 лет.

Приборы учета тепла Minocal подходят для квартир, многоквартирных домов, коттеджей.

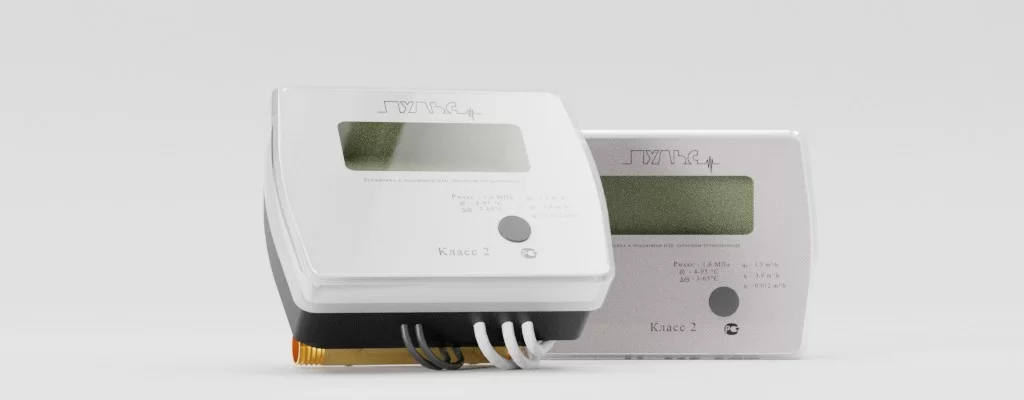

«Пульс»

Производитель предлагает общедомовые и квартирные теплосчетчики следующих моделей:

• СТК – для отопления и закрытых систем горячего водоснабжения;
• СТА – для систем отопления и кондиционирования, закрытых систем горячего/холодного водоснабжения.

Особенности ультразвуковых теплосчетчиков «Пульс»:

• интерфейс Meter-Bus (M-bus);
• погрешность - +/-0,02%;
• уровень защиты от пыли и влаги – IP65;
• срок службы – 12 лет;
• межповерочный интервал – 6 лет.

Теплосчетчики «Пульс» поставляются в комплектации полностью готовой к монтажу.

Вывод

Ультразвуковые счетчики тепла – достойная замена устаревших механических теплосчетчиков. Приборы учета обладают минимальной погрешностью и в отличие от механических не имеют движущихся частей. Срок службы УЗ-счетчиков в 2-2,5 раза выше, чем у механических.
