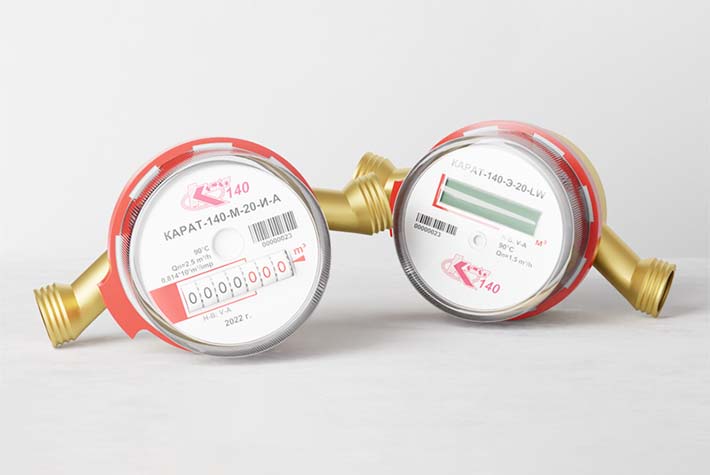

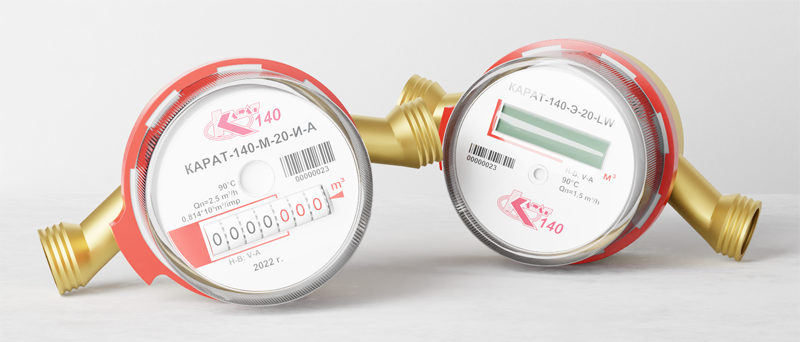

Сегодня пользуются популярностью универсальные счетчики, которые позволяют вести учет расхода как холодной, так и горячей воды. Один из таких приборов — водомер Карат–140. Эти счетчики изготавливает отечественный производитель (НПО «Карат») на высокотехнологичном оборудовании. Они зарегистрированы в реестре утвержденных типов средств для измерений. Производитель предоставляет 4–летнюю гарантию на всю линейку счетчиков Карат–140.
Достоинства и возможности водосчетчиков Карат–140:
- точность показаний;
- защита от магнитного воздействия;
- возможность планирования и мониторинга водопотребления;
- высокая степень защиты корпуса от воздействия воды либо твердых предметов;
- своевременный сбор данных в автоматическом режиме;
- возможность хранения полученной информации;
- контроль работы приборов в режиме реального времени;
- возможность определять потери и начислять платежи.
Виды и характеристики счетчиков Карат–140

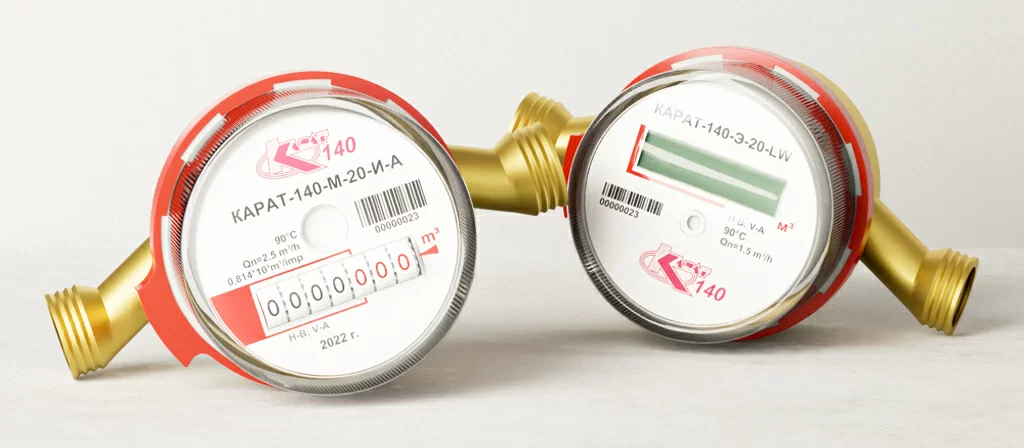

Приборы из серии Карат–140 разработаны для универсального применения. Возможность их использовать в качестве счетчиков для учета расхода как холодной, так и горячей воды обеспечивает широкий рабочий диапазон температур. У этих приборов он варьируется в пределах от +5°C до +90 °C. Производитель предлагает на выбор две модификации этих водосчетчиков — механическую и электронную.
Водосчетчики Карат–140 имеют 6–летний межпроверочный интервал. В среднем их срок службы составляет не менее 12 лет. Эти приборы подходят для эксплуатации как на объектах ЖКХ, так и в квартирах, частных домах, различных коммерческих объектах. Их разрешено монтировать на горизонтальных и вертикальных трубопроводах. Способ установки влияет только на метрологический класс водосчетчиков.
Степень защиты корпуса электрических и механических водосчетчиков Карат–140 — IP54. Модели из серии Карат–140 изготовлены как в антимагнитном, так и обычном исполнении. Приборы в антимагнитном исполнении изготовлены с соответствии с нормативами из ГОСТ Р 52931-2008 и не реагируют на постоянное магнитное поля до 400 А/м. При этом все модели водосчетчиков Карат–140 имеют одинаковые параметры:
- типоразмер (Ду) представлен в двух вариантах — 15 либо 20 мм;
- номинальный расход зависит от типоразмера — 1,5 м³/ч (для Ду 15 мм) и 2,5 м³/ч (для Ду 20 мм);
- температура окружающей среды, при которой гарантирована точность показаний — от +5 °C до +50 °C;
- предельное давление — 1,6 Мпа;
- относительная влажность среды в зоне установки счетчика при 35 °C — не более 80%;
- монтажная длина — не более 110 мм (для Ду 15 мм) и не более 130 (для Ду 20 мм);
- максимум показаний на индикаторном табло — 99999,999 м³.
Помимо самого счетчика, в комплект включены пакет документации и встроенный обратный клапан. По желанию покупателей комплект может быть дополнен набором фирменных монтажных элементов для беспроблемной установки водосчетчика Карат–140.
Водосчетчики Карат–140 электронные (ЭСУ)
Электронные версии счетчиков воды Карат способны обеспечить передачу данных проводным и беспроводным способом. Э Метрологический класс приборов ЭСУ— «В» и «С». Эти счетчики работают от литиевых батарей 3,6 В. Аккумуляторы на электронных моделях обычно меняют во время процедуры поверки счетчика. Емкости аккумулятора хватает для работы в межпроверочном интервале — в течение 6 лет.
Все счетчики модификации ЭСУ также имеют оптический интерфейс. Помимо дистанционной передачи данных, эти приборы учета способны сохранять информацию. В интегральном архиве данных могут храниться сведения о почасовом, посуточном и помесячном расходе воды. Количество записей зависит от периода измерений:
- помесячный — 120;
- посуточный — 365;
- почасовой — 24.
При проводной передаче данных используются числоимпульсные выходы RS-485, а также в качестве альтернативного варианта — M-Bus. В случае беспроводной передачи сведения о расходе поступают на центральный пульт при помощи LoRaWan, либо NB-IoT. Они исключают вероятность ошибок при обработке и передаче данных. Полученную информацию можно хранить и отображать в облаке.
При проводной передаче данных по технологии RS-485 прибор потребуется запитать от внешнего источника (оптимальное напряжение постоянного тока — 12 В). При этом диапазон допустимого напряжения составляет 8–13,5 В. Минимальный ток нагрузки составляет 100 мА.

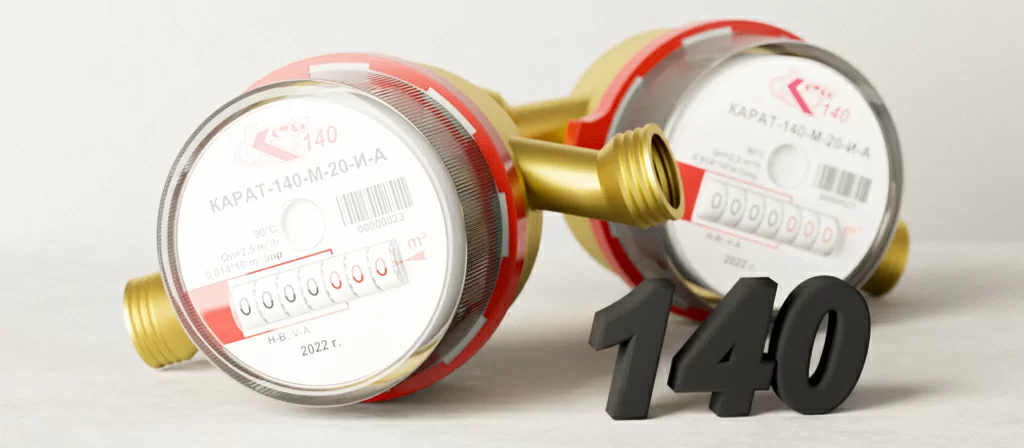

Водосчетчики Карат–140 механические (МСУ)
Как и электронные приборы учета Карат–140, механические счетчики этой серии представлены моделями в антимагнитном и обычном исполнении. Их можно устанавливать отдельно для автономной работы, а также использовать в составе сложных измерительных систем и комбинированных информационных комплексов.
Для подключения к сложным измерительно информационным комплексам подходят только те водосчетчики Карат–140, у которых есть импульсный выход. Счетчики МСУ Карат—140 представлены приборами с метрологическим классом «А» или «В». Поверку механических счетчиков Карат–140 необходимо проводить раз в 6 лет.
Маркировка моделей Карат–140
В технической документации для обозначения электронных и механических счетчиков Карат–140 могут использовать следующую маркировку:
- 15 — обозначение для приборов с Ду 15 мм;
- 20 — обозначение для приборов с Ду 20 мм;
- М — механический счетчик;
- Э1 — электронная модель с однострочным индикатором;
- Э2 — электронная модель с двухстрочным индикатором;
- RS485 — комплектация соответствующим интерфейсом;
- MB — комплектация интерфейсом M-Bus;
- LW — оснащение радиоинтерфейсом LoRaWAN;
- NB — оснащение радиоинтерфейсом NBIoT;
- А — прибор изготовлен в антимагнитном исполнении;
- Н — это обозначение используется, если у электронных моделей ЭСУ, изготовленных в антимагнитном исполнении, нет интерфейса;
- И — наличие у механических счетчиков числоимпульсного выхода.
Для примера расшифруем маркировку модели «КАРАТ–140–Э1–20 –LW–А» — электронный счетчик с Ду 20 мм имеет однострочный интерфейс и магнитную защиту, дополнительно оснащен радиоинтерфейсом LoRaWAN.
Где купить водосчетчики Карат–140
Богатый ассортимент счетчиков Карат–140 с разными эксплуатационными характеристиками и функционалом позволяет точно и без переплат решать конкретные задачи по учету расхода воды. Их можно купить без переплат в компании «Альфаопт», которая продает это оборудование напрямую от производителя. Подобрать счетчики, идеально подходящие под конкретные условия эксплуатации, помогут консультанты компании.
