Как правильно выбрать и подключить светодиодную ленту

Светодиодные ленты - современные источники света, представляющие собой ленту с припаянными светодиодами и резисторами. Электропитание ленты выполняется через блок питания, в состав которого входит выпрямитель (диодный мост) и трансформатор напряжения. Подключать светодиоды напрямую к электросети 220 В нельзя, т.к. диоды быстро перегорят по причине перегрузки. Как подключить светодиоды, чтобы они исправно работали длительное время? Предлагаем подробную пошаговую инструкцию.

Выбор светодиодной ленты

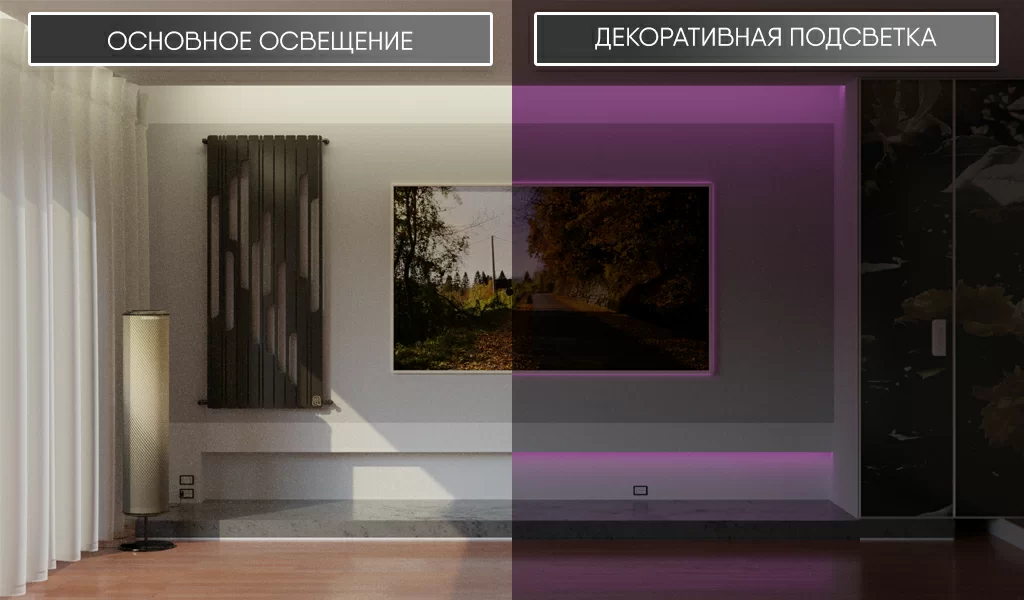

На рынке представлен большой выбор светодиодных лент. Например, производитель Geniled предлагает ленты для основного освещения или декоративной подсветки.

При выборе светодиодных лент нужно учитывать основные технико-эксплуатационные характеристики:

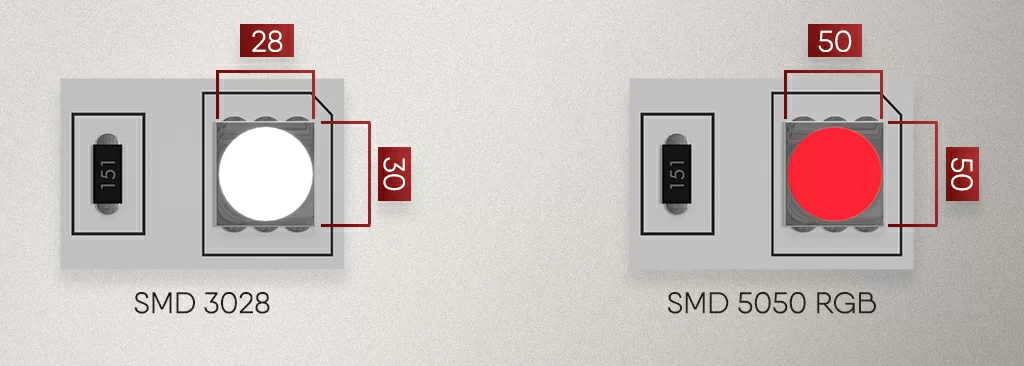

1. Тип светодиода. Диоды маркируются следующим образом: SMD 3028 или SMD 5050 RGB. Расшифровка маркировки:





   1. SMD (Surface Mounted Device) - устройство для поверхностного монтажа;
   2. 4 цифры - размер кристалла в мкм 30х28 и 50х50 соответственно, чем больше размер, тем ярче светит светодиод;
   3. RGB - разноцветная подсветка, при отсутствии такого обозначения диоды считаются моноцветными.



2. Количество диодов. Чем больше светодиодов, тем насыщеннее световой поток. Для декоративной подсветки оптимальным считается показатель 60 диодов на 1 метр ленты, для основного освещения - 120 диодов на 1 метр. Существуют ленты для уличного супер яркого освещения на 240 диодов, расположенных парами.


3. Цвет свечения. Ленты бывают моноцветные или многоцветные (RGB). Моноцветные дают свет одного оттенка: белый теплый или холодный, красный, зеленый и т.д.


4. Мощность. Потребляемая мощность ленты зависит от мощности диодов на 1 метре. Чтобы рассчитать общую мощность светодиодной ленты, нужно мощность на 1 метре умножить на количество метров. Этот показатель необходим для покупки блоки питания. Большинство светодиодных лент имеют мощность 12, 24 или 36 В.


5. Класс пылевлагозащиты IP. Ленты с IP20 монтируются в жилых помещениях, где полностью исключено воздействие влажности. Осветительные приборы IP65 имеют защиту от водяных брызг и пара и могут устанавливаться в ванных комнатах. Диодные ленты с классом IP68 имеют 100% защиту от влаги. Устройства подходят для монтажа в бассейнах на глубине до 1 метра и на улице.

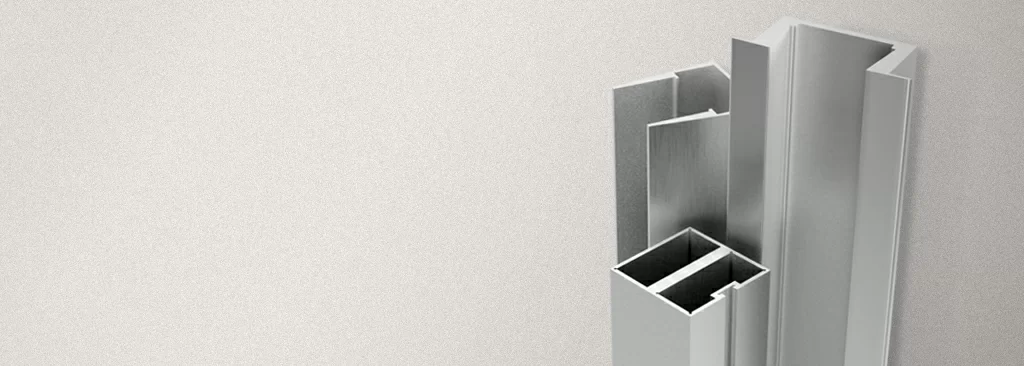

Выбор алюминиевого профиля

Алюминиевый профиль выполняет две важные функции: придает ленте жесткость и эффективно охлаждает работающие диоды. При выборе профиля нужно учитывать конфигурацию ленты.

Основные виды алюминиевых профилей и их назначение:

• накладной - универсальный, подходит для подсветки мебели, рабочих поверхностей на кухне;
• врезной - подходит для создания декоративных световых линий в интерьере, подсветки стен, потолков;
• круглый - подходит для оригинальной подсветки накладных и подвесных элементов, например, для перекладин внутри шкафа;
• угловой - подходит для угловых конструкций, при переходе ленты с горизонтальной поверхности на вертикальную;
• накладной подвесной - подходит для потолочного освещения;
• торцевой - подходит для монтажа подсветки на торцы стекла.

Кроме основных видов профилей производитель Geniled предлагает алюминиевые профили специального назначения: для подсветки ступеней, плинтусов, порогов, ниш и потолков.

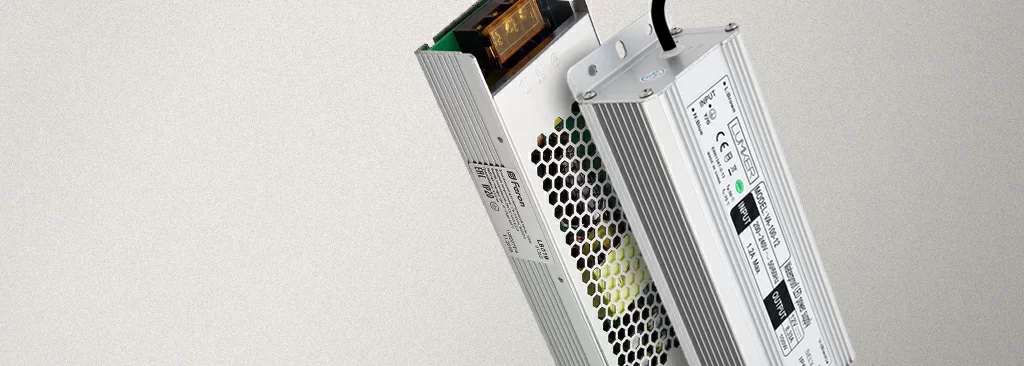

Выбор блока питания

При выборе блока питания нужно учитывать:

1. Класс пылевлагозащиты IP65. Для жилых помещений с нормальным уровнем влажности - IP20, для ванных комнат - IP65, для бассейна или улицы - IP67.
2. Мощность. Для расчета требуемой мощности блока нужно длину светодиодной ленты умножить на ее мощность и к полученному результату прибавить 12% на резерв.

Нельзя использовать блок питания ниже рассчитанной мощности! Если нет возможности применить блок питания высокой мощности, то ленту следует разделить на несколько участков и для каждой установить свой блок питания.

Выбор управления светодиодной лентой

Для управления моноцветной лентой используется диммер, многоцветной - контроллеры. Устройства регулируют яркость и реализуют динамические сценарии освещения.

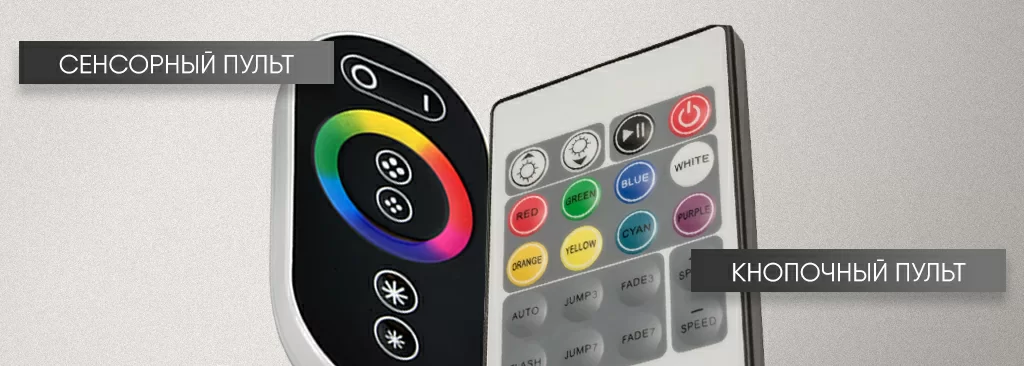

Для удобного управления используются пульты, передающие сигнал по радиоканалу. В зависимости от типа управления диммеры и контроллеры бывают сенсорными и кнопочными.

Сенсорный выключатель позволяет управлять подсветкой одним движением руки. Он имеет компактные размеры и может монтироваться на любой алюминиевый профиль.

Подключение светодиодной ленты: пошаговая инструкция

Для монтажа светодиодной ленты потребуются инструменты:

• карандаш;
• рулетка и строительный пузырьковый уровень;
• электродрель;
• отвертка;
• провода с медными жилами сечением от 0,5 мм2 красного и черного цвета.

Ход работы:

1. На поверхность, куда будет монтироваться светолента, наносится разметка с помощью рулетки и уровня. Места крепления профиля отмечаются карандашом.


2. В отмеченных местах просверливаются отверстия, и выполняется крепление алюминиевого профиля.


3. Установленный алюминиевый профиль обезжиривается, с ленты снимается клейкая защитная полоса.


4. Лента приклеивается на алюминиевый профиль. При отсутствии клейкой полосы лента крепится при помощи скоб, хомутов или других видов креплений.

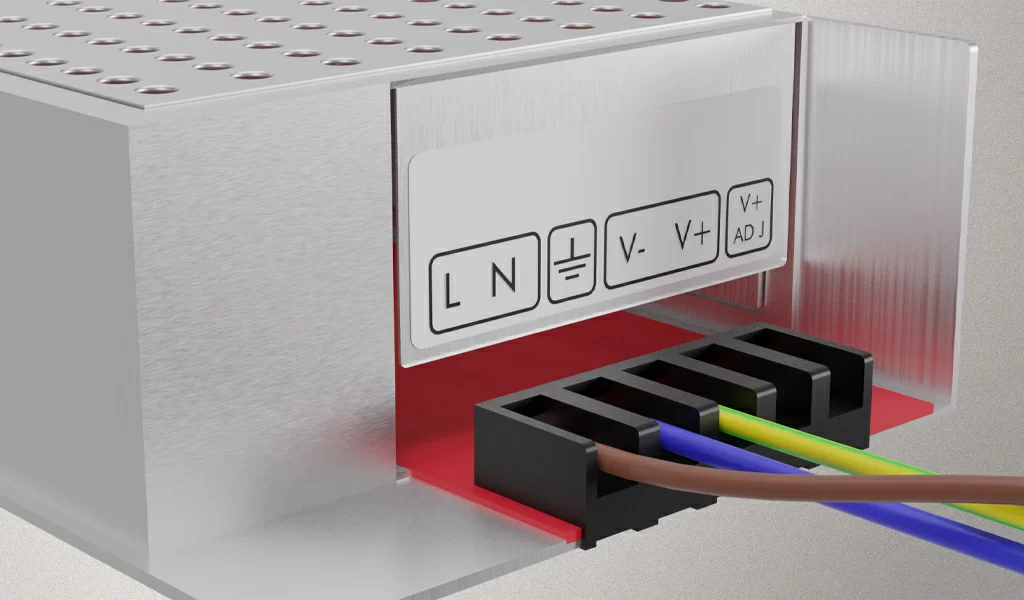

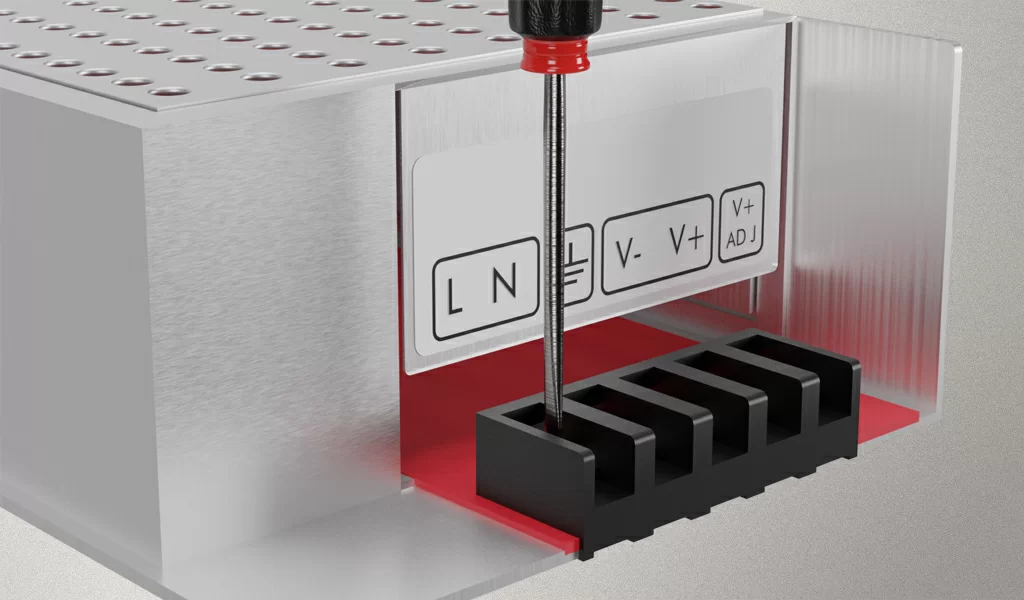

5. Светодиодная лента подключается к блоку питания при помощи клемм. Для этого отверткой ослабляются винты на трех клеммах:




6. Предварительно зачищенные концы проводов вилки вставляются в соответствии со схемой:


   Винты закручиваются. Светодиодная лента подключена к блоку питания, который теперь можно включать в розетку 220 В.

Подключение моноцветной светодиодной ленты (без диммера)

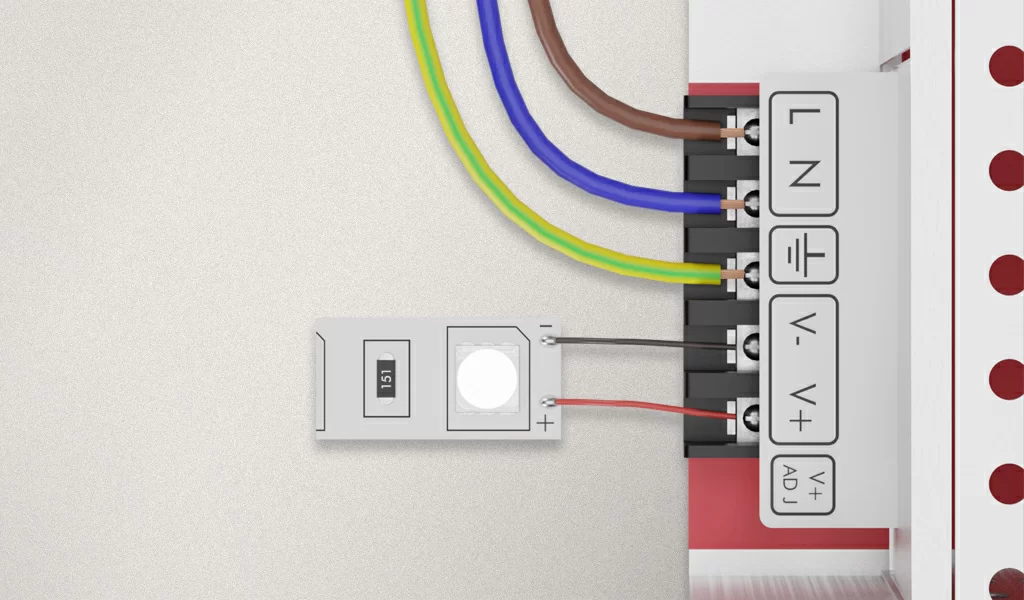

На блоке питания ослабляются винты и вставляются красный (V+) и черный провод (V-) в соответствии со схемой:

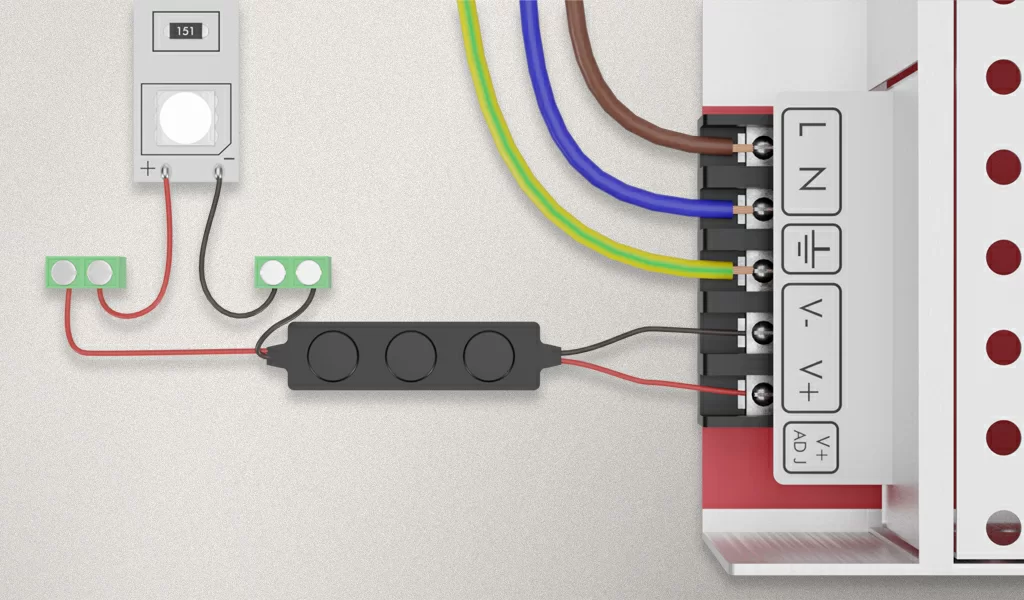

Подключение моноцветной ленты с кнопочным диммером

На блоке питания ослабляются винты и вставляются красный «V+» и черный провод «V-» диммера, винты затягиваются. Провода, выходящие из диммера, зачищаются и соединяются между собой с помощью двухрычажковых клемм по схеме:

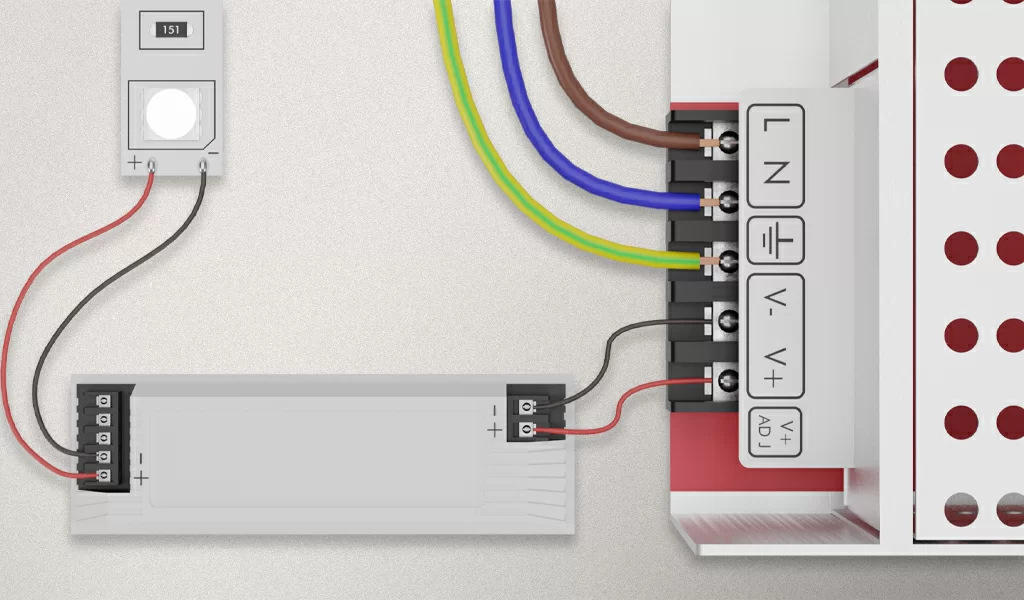

Подключенпчпние моноцветной ленты с сенсорным диммером

Для соединения сенсорного диммера и блока питания нужны два провода. Для подключения винты ослабляются и провода подключаются в соответствии со схемой:

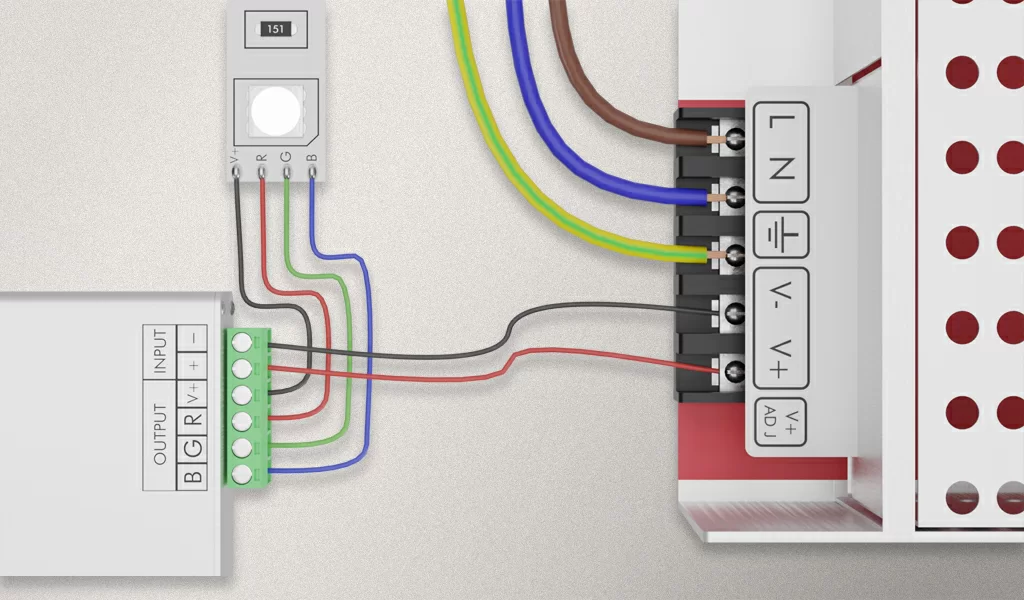

Подключение многоцветной светодиодной ленты с контроллером

Для подключения RGB-ленты потребуется два провода (черный и красный). Так же потребуется контроллер RGB ленты, схема подключения следующая:

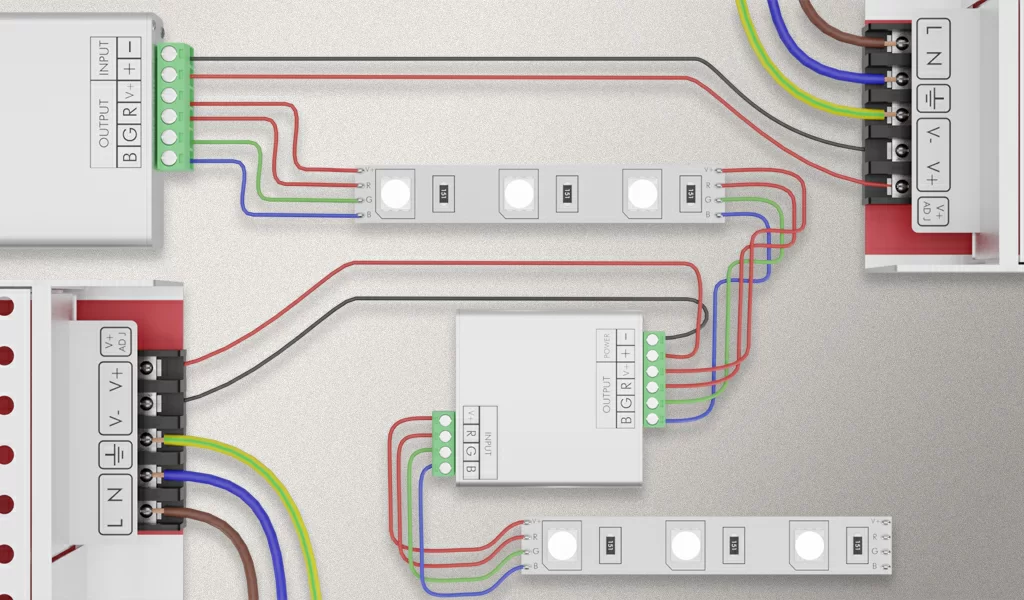

Если мощность ленты больше мощности контроллера, то необходимо выполнять подключение через усилитель. Для подключения усилителя потребуется четыре отдельных провода (цветные), которые создают перемычку от контроллера к усилителю. К разъему контроллера «Выход» подсоединяются два провода (черный и красный). Вторые концы проводов подсоединяются к разъему «INPUT» на усилителе следующим образом:

Провода многоцветной светодиодной ленты подключаются к разъему контроллера по схеме:

Дополнительные провода красного и черного цвета подключаются к блоку питания: красный - к разъему «V+» на блоке и к клемме «POWER +» на усилителе, черный - к разъему «V-» на блоке и «-» на усилителе.

Провода RGB-ленты подключаются к разъему усилителя «INPUT» в соответствии с цветом провода.

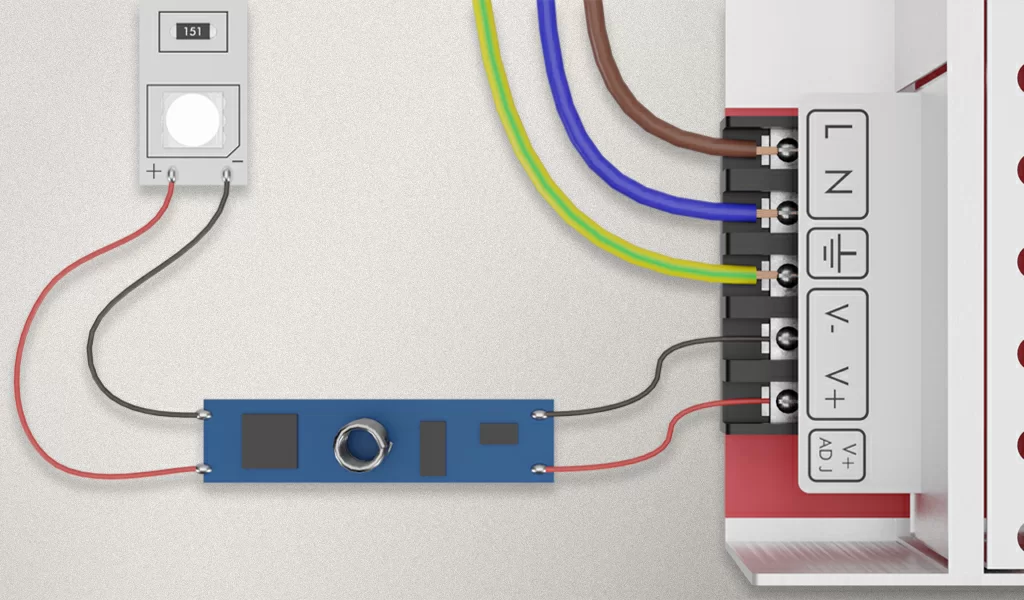

Подключение сенсорного выключателя

Выключатель помещается в алюминиевый профиль. Провода от ленты припаиваются к выходным контактам выключателя. Провода блока питания припаиваются к входным контактам выключателя.

При подключении светодиодных лент не рекомендуется использовать провода длиной более 1 метра. Оптимальным вариантом является многожильный медный провод с сечением не менее 0,05 мм2.

Для соединения отрезков лент используются коннекторы. Ленты можно соединить припайкой, однако следует помнить, что температура не должна превышать +260 ℃.

В заключение

Светодиодные ленты - это современное искусственное освещение, которое позволяет воплотить в жизнь не только самые смелые дизайнерские задумки, но и просто делает жизнь более комфортной и удобной.

Производители светодиодов постоянно совершенствуют свои изделия, продлевая срок службы и выпуская новые вариации для использования в совершенно различных областях.

При правильном выборе и грамотном подключении светодиодная лента прослужит вам долгие годы без замены и ухудшения качества освещения.
