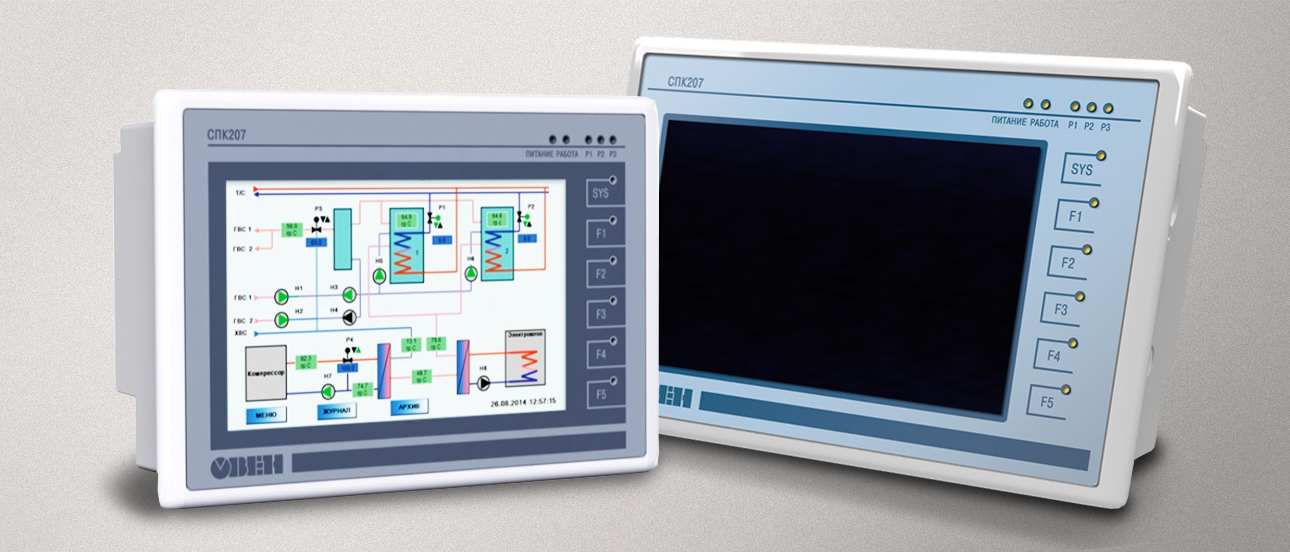

Сенсорный программируемый контроллер (СПК) используется в системах заградительных огней, обеспечивающих безопасность полетов воздушных судов.
Контроллер служит для управления заградительными огнями и оборудованием с возможностью визуализации режимов работы и задания команд через понятный интуитивный интерфейс.
.webp "Сенсорный программируемый контроллер (СПК).jpg")
СПК сочетает в себе функции программируемого модуля управления и панель оператора. Информация о работе устройства отображается на сенсорном экране. В памяти контроллера хранится набор основных команд, которые устройство выполняет автоматически в заданном режиме, например, включает заградительные огни при наступлении сумерек. Оператору не нужно каждый раз формировать команду на включение огней.

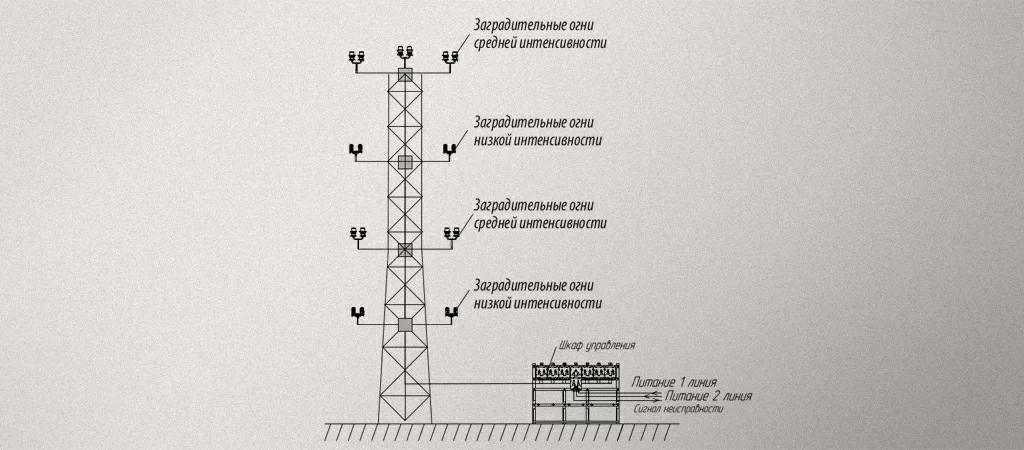

СПК в шкафу для управления системой заградительных огней
Функции программируемого контроллера в системах управления заградительными огнями:
- выполнение заданных логических операций в соответствии с требованиями ИКАО;
- запись и чтение показаний других приборов, к которым подключен контроллер;
- отображение состояния системы заградительных огней в режиме реального времени;
- отображение на экране сенсорных элементов для управления функциями системы;
- управление дополнительными приборами с помощью интерфейсов связи;
Использование СПК позволяет автоматизировать и упростить процесс диспетчеризации и управления системами заградительных огней.
Особенности СПК ССИ
Сенсорный контроллер для систем сумеречной индикации высотных объектов СПК ССИ - инновационная разработка ООО «ПСП АЭРОСИГНАЛ» (Россия). Оснащен портами для подключения дополнительных устройств, расширяющих функциональность, например сумеречного реле, сетевого шлюза.
Высокопроизводительный процессор производства США с объемом памяти 512 Мб, которой с избытком хватает для управления технологическим процессом, хранением команд и визуализации.
Программный комплекс CODESYS - интуитивно понятный, позволяющий создавать интерфейс оператора с использованием встроенной библиотеки, шаблонных программ.
Технические характеристики
| Характеристика | Значение |
| Центральный процессор | TI Sitara 600 Mhz ARM Cortex™ A8 Core |
| Частота центрального процессора | 600 МГц |
| Объём памяти ПЗУ/ОЗУ/Retain | 4 Гб/512 Мб/64 Кб |
| Минимальное время выполнения 1 цикла программы | 10 мс |
| Встроенные часы | есть |
| Звук | пьезоизлучатель |
| Тип дисплея | TFT LCD |
| Тип подсветки дисплея | LED |
| Диагональ экрана | 7 дюймов |
| Разрешение экрана | 800 х 480 пикселей |
| Рабочая зона дисплея | 1543,08 х 85,92 мм |
| Яркость дисплея | 300 кд/м² |
| Угол обзора экрана слева/справа/сверху/снизу | 80/80/60/80 градусов |
| Время наработки на отказ LED подсветки | не менее 50 000 ч |
| Количество COM-портов | 1 – Ethernet (RJ45) 3 - RS-485 2 - RS-232 |
| Количество USB-портов | 1 - Device USB 2.0 B 1 - Host USB 2.0 А |
| Тип питающего напряжения | постоянный ток |
| Диапазон питающего напряжения | от 12 до 28 В |
| Номинальное питающее напряжение | 24 В |
| Максимальный потребляемый ток при запуске | 14 А не более 200 мкс |
| Максимальная потребляемая мощность в режиме работы | 10 Вт |
| Операционная система | Linux |
| Версия операционной системы | 4.9.59-rt23 |
| Среда программирования | CODESYS V3.5 SP11 Patch 5 |
| Конструктивное исполнение корпуса | монтаж в щиток |
| Габаритные размеры | 204 х 149 х 37 мм |
| Монтажные размеры | 191 х 137 х 33 мм |
| Степень защиты корпуса от влаги и пыли со стороны лицевой/со стороны задней панели | IP65/IP20 |
| Масса | 1,2 кг |
| Срок службы | не менее 12 лет |
| Гарантия производителя | 2 года |
Монтаж и настройка
Контроллер выпускается в пластиковом корпусе, предназначенном для установки в шкафу электрооборудования. Установка возможна под любым углом наклона в монтажный вырез щита соответствующего размера. Для быстрого подключения устройства в комплект входит адаптер.
Сенсорный контроллер поставляется в комплекте с подробной инструкцией о настройке и программировании с помощью среды CODESYS V3.5.
Достоинства программируемого контроллера
СПК ССИ для системы заградительных огней и сумеречной индикации объектов обладает следующими достоинствами:
- электромагнитная совместимость с техническими средствами других производителей;
- широкий диапазон эксплуатационных температур - от 0 до +60℃;
- информативный ЖК-дисплей со светодиодной подсветкой;
- надежный пластиковый корпус;
- длительный срок службы - 12 лет;
- наработка на отказ - не менее 50 тыс. часов;
- простой монтаж в щитовой шкаф;
- возможность гибкой настройки управлением заградогнями.
На оборудование предоставляется гарантия производителя 2 года.
