Заградительные огни: что это, где применяются

Заградительные огни - световые приборы для маркировки высотных и трассовых объектов и светоограждения препятствия. Применение заградительных огней в России регламентируется приказом Росаэронавигации №119 от 28.11.2007 г. и требованиями РЭГА.

Назначение и места установки

Основное назначение заградительных огней - обеспечение безопасности полетов воздушных судов. Установка заградогней на высотных, протяженных объектах, преградах помогает пилотам самолетов и вертолетов ориентироваться на местности. Заградительные огни устанавливаются как на аэродромах, так и вне аэродромов на местности в границах воздушных трасс. Маркировке подлежат все объекты высотой более 45 метров, а также препятствия, которые могут повлиять на безопасность полетов в дневное или ночное время, а также в условиях недостаточной видимости.

К объектам, на которые устанавливаются заградительные огни, относят:

башни и ЛЭП;
антенные мачты;
высотные здания и сооружения;
градирни и дымовые трубы;
строительные башенные краны;
линейные (трассовые) объекты;
нефтяные вышки и т.д.

Заградительные огни располагаются группами, образуя систему индикации высотных объектов. Все световые приборы, входящие в систему, связаны между собой и управляются с помощью блока управления или сенсорного контроллера с возможностью программирования. Объекты, представляющие опасность для воздушных судов, ограждаются по контуру в соответствии с нормативной документацией, разработанной ИКАО (международная) и Росавиацией.

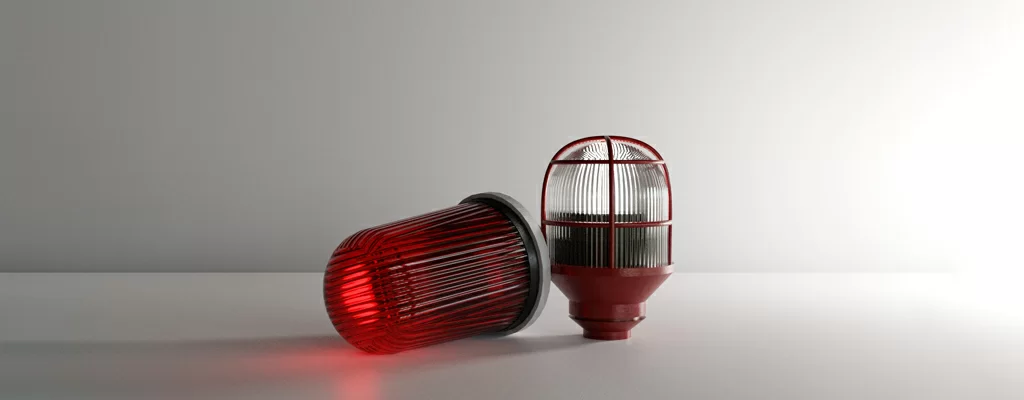

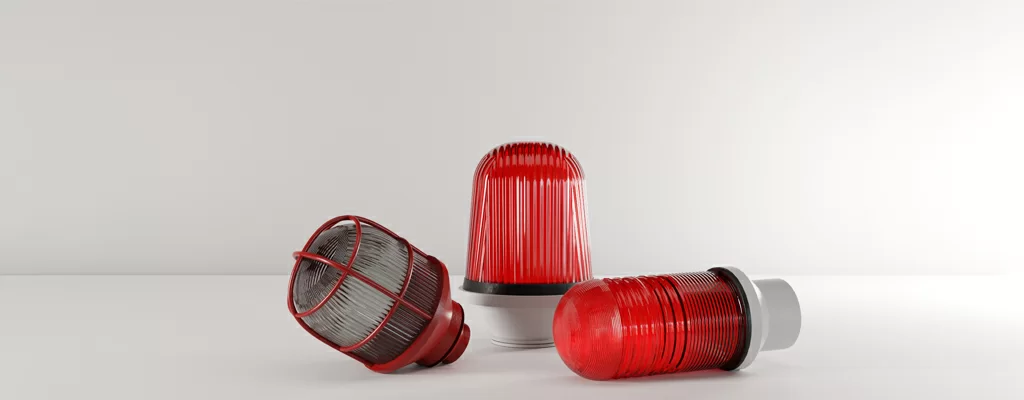

Виды заградительных огней

Информация, посылаемая заградительными огнями, создается с помощью их формы, цвета и характером проблеска. Все заградогни наблюдаются как точечные сигналы. По характеру проблеска они делятся на две группы: постоянные и прерывистые. Постоянные огни остаются неизменными по силе излучаемого светового потока и не изменяют цвет.

Прерывистые огни изменяются в соответствии с определенным алгоритмом и делятся, в свою очередь, на три подгруппы:

Импульсные или проблесковые

Характеризуются изменяющейся силой света от нуля до максимальных значений.

Пульсирующие

Отличаются от импульсных изменением силой света от максимальных до определенных значений, не равную нулю.

Кодовые

Являются разновидностью импульсных огней, сила света которых меняется в соответствии с определенной программой.

По интенсивности испускаемого светового потока заградительные огни бывают трёх видов:

1. ЗОМ - заградительные огни малой интенсивности

В соответствии со стандартами ИКАО огни малой интенсивности устанавливаются в количестве 1-2 устройства в самой высокой точке обозначаемого объекта высотой до 45 метров. ЗОМ-огни, как правило, относятся к постоянным точечным сигналам. Огнями ЗОМ также маркируется препятствия на аэродромной и приаэродромной зоне. Потребляемая мощность ЗОМ - от 3 до 75 Вт. Цвет, излучаемый ЗОМ - красный с интенсивностью не менее 10 кд. Допускается использование ЗОМ проблескового типа с излучением синего или желтого цвета с интенсивностью не менее 40 кд.

2. ЗОС - заградительные огни средней интенсивности

ЗОС относятся к импульсным световым устройствам с частотой от 0,3 до 1 Гц. Заградогни средней интенсивности устанавливаются при недостаточной видимости ЗОМ. Интервал между двумя соседними ЗОС-огнями при маркировке трассовых объектов - не более 900 метров. Устройства используются для обозначения самой высокой точки высотных объектов более 45 метров. Потребляемая мощность - не более 180 Вт. Варианты огней средней интенсивности по излучаемому свету:

проблесковый белый цвет от 2000 до 20000 кд;
проблесковый красный цвет 2000 кд;
постоянный красный цвет 2000 кд.

3. ЗОВ - заградительные огни высокой интенсивности

Относятся к импульсным огням с частотой 0,3-1 Гц. Правила установки ЗОВ такие же, как у ЗОС. Заградогни высокой интенсивности используются для обозначения ЛЭП в 3 яруса: 1 - в верхней точки, 2 - на уровне нижних проводов, 3 - между проводами. ЗОВ на разных ярусах вспыхивают одновременно, а затем высвечивается средний ярус, потом верхний и нижний. Алгоритм повторяется с периодичностью 1 раз в секунду. Цвет, излучаемый ЗОВ - белый с интенсивностью от 2000 до 200000 кд.

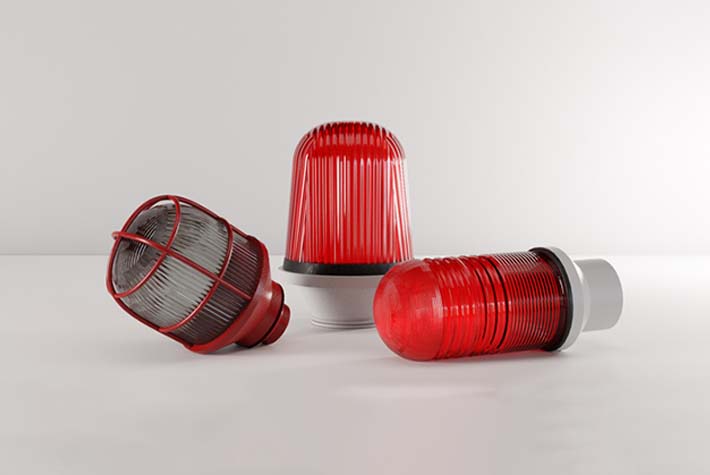

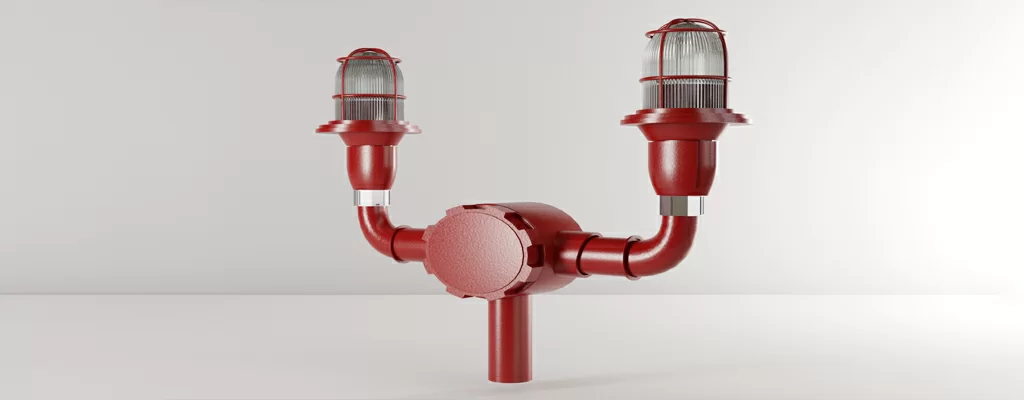

Технические характеристики и критерии выбора

Основные технико-эксплуатационные характеристики заградогней, которые нужно учитывать при выборе:

1. Цвет излучаемого света

Использование красных светодиодных осветительных приборов позволяет получать световой поток интенсивностью от 20 кд при минимальном энергопотреблении. При использовании ламп, испускающих белое свечение, например, ламп накаливания или люминесцентных для получения красного огня нужно использовать красные светофильтры. При этом применение фильтров уменьшает светоотдачу на 90%, что нужно учитывать при выборе огней.

2. Сила излучаемого света

Нормируется в соответствии с законодательными нормами ИКАО и Росавиации. Сила светового потока заградительных огней от 20 до 200000 кд в зависимости от назначения, конструкции, модели.

3. Степень защиты от пыли и влаги

Для использования на улице показатель пылевлагозащиты IP должен быть не ниже IP53. Большинство заградительных огней имеют показатель IP от 54 до 65, что обеспечивает повышение ресурса эксплуатации в условиях российского климата.

4. Материал корпуса

Для изготовления корпуса заградогней используется металлический сплав или поликарбонат. Корпуса из поликарбоната более легкие, дешевые и простые в монтаже, чем металлические. Диапазон рабочих температур поликарбонатных корпусов от -50 до +50 С. Металлические корпуса используются при эксплуатации огней в экстремальных температурах ниже -60 С или выше +60 С, а также при повышенной ветровой нагрузке.

5. Материал защитного колпака

Колпаки заградительных огней изготавливаются из стекла или поликарбоната. Стеклянные колпаки обладают высокой светопропускной способностью, но при этом хрупкие и требуют наличия стальной решетки. Поликарбонат обладает пропускной способностью на 2-5% ниже, чем стекло. Поликарбонатные колпаки более прочные и надежные, могут эксплуатироваться без решеток. При эксплуатации в экстремальных температурах рекомендуется использовать стеклянные колпаки.

6. Рабочее напряжение

Определяется электропитающей сетью объекта. Стандартное напряжение - 220В, 50Гц. На мачтах сотовой связи, антеннах, телевизионных башнях рабочее напряжение для огней, как правило, составляет 57В. Некоторые модели заградительных огней, например, ЗОМ-СД-А могут использоваться в широком спектре рабочих напряжений. Подобной технической характеристикой обладают все светодиодные огни.

7. Тип крепления

Стандартный вариант крепления: на трубу или стойку с наружной резьбой G3/4. Дополнительно устройства фиксируются винтом сбоку.

При выборе заградительных огней нужно учитывать наличие сертификатов. Для установки на аэродромной и приаэродромной зоне подходят приборы, сертифицированные МАК. Для маркировки других объектов достаточно сертификата РСТ.
