Что такое стекло Клингера, как оно работает, и для чего его используют

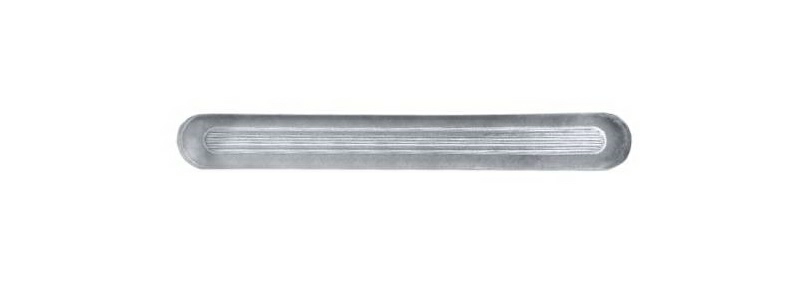

Стекло Клингера — это стеклянная пластина, с одной стороны которой формируют насечки (риски) с углом к плоскости стекла 90 градусов, а другую сторону шлифуют. Такую конструкцию предложил Рихард Клингер, австрийский ученый и изобретатель, поэтому стекло носит его имя. Другие названия стекла Клингера — рифленое водоуказательное стекло, рефлексионное стекло и рефлексионный указатель уровня.
Где используют
Стекло Клингера устанавливают в паровых котлах, чтобы отслеживать уровень жидкости в сосуде. Такой указатель уровня выдерживает давление до 3,5 МПа, температуру — до 250 ℃. Некоторые образцы не лопаются и при температуре 400 ℃.
Стекло Клингера подходит для контроля уровня в котлах с жидкостью и паром. Наблюдать границу раздела двух жидкостей с помощью этого указателя не получится.
Принцип действия
Чтобы точно отслеживать уровень жидкости с помощью стекла, Клингер использовал законы отражения и преломления света в разных средах. Расскажем об этих законах подробнее.
Луч света, который переходит из одной среды в другую, частично отражается, частично поглощается. Также бывает, что среда полностью поглощает или полностью отражает свет.
При любом преломлении и отражении луч отклоняется от первоначального направления. Поглощение, отражение и отклонение света от первоначального уровня зависит от того, какие среды контактируют. Например, луч света, который проходит сначала через жидкость, а потом через стекло, ведет себя не так, как луч света, прошедший сначала через пар, а потом через стекло.
Этот закон Клингер использовал, чтобы увидеть границу раздела двух сред. Риски, сделанные на внутренней стороне стекла, призваны сделать эту границу четкой и легко определяемой. Луч света, прошедший сначала через воду, будет поглощен стеклом, а луч, прошедший через пар, от стекла отразится. Поэтому человек будет видеть жидкость как темное вещество, а пар — как светлое. Так получают четкую границу между двумя средами и контролируют уровень жидкости в сосуде.
Характеристики
Стекло Клингера используют повсеместно. Широкое распространение обусловлено тем, что оно:
Более подробно читайте о стёклах Дюренса и Клингера, и чем они различаются, в статье:
"Стекла Дюренса и Клингера: назначение, область применения, технические характеристики, особенности"
Где используют
Стекло Клингера устанавливают в паровых котлах, чтобы отслеживать уровень жидкости в сосуде. Такой указатель уровня выдерживает давление до 3,5 МПа, температуру — до 250 ℃. Некоторые образцы не лопаются и при температуре 400 ℃.
Стекло Клингера подходит для контроля уровня в котлах с жидкостью и паром. Наблюдать границу раздела двух жидкостей с помощью этого указателя не получится.
Принцип действия
Чтобы точно отслеживать уровень жидкости с помощью стекла, Клингер использовал законы отражения и преломления света в разных средах. Расскажем об этих законах подробнее.
Луч света, который переходит из одной среды в другую, частично отражается, частично поглощается. Также бывает, что среда полностью поглощает или полностью отражает свет.
При любом преломлении и отражении луч отклоняется от первоначального направления. Поглощение, отражение и отклонение света от первоначального уровня зависит от того, какие среды контактируют. Например, луч света, который проходит сначала через жидкость, а потом через стекло, ведет себя не так, как луч света, прошедший сначала через пар, а потом через стекло.
Этот закон Клингер использовал, чтобы увидеть границу раздела двух сред. Риски, сделанные на внутренней стороне стекла, призваны сделать эту границу четкой и легко определяемой. Луч света, прошедший сначала через воду, будет поглощен стеклом, а луч, прошедший через пар, от стекла отразится. Поэтому человек будет видеть жидкость как темное вещество, а пар — как светлое. Так получают четкую границу между двумя средами и контролируют уровень жидкости в сосуде.
Характеристики
Стекло Клингера используют повсеместно. Широкое распространение обусловлено тем, что оно:
- Надежное
Стекло Клингера делают из закаленного боросиликатного стекла, поэтому оно выдерживает высокое давление и высокие температуры. - Безопасное
Стекло редко трескается и лопается. А если это происходит, осколки не разлетаются по сторонам, не травмируют людей и не портят оборудование.
- Недорогое
Производство и эксплуатация не требует больших затрат.
Более подробно читайте о стёклах Дюренса и Клингера, и чем они различаются, в статье:
"Стекла Дюренса и Клингера: назначение, область применения, технические характеристики, особенности"
