Для чего используется водомерное стекло

Основное предназначение водомерных стекол — предотвращение аварийных ситуаций, которые спровоцированы недостаточным или избыточным количеством жидкости в системе. Они используются в котлах и позволяют в режиме реального времени следить за состоянием жидкости в агрегате и вовремя реагировать на критические изменения.

При изготовлении этим стеклам придают дополнительную устойчивость к нагрузкам — термическим и механическим. Благодаря особому преломлению света, они способны четко указывать границу между паром и водой. Их иногда путают со смотровыми стеклами, которые имеют другую область применения.

Конструктивные особенности и виды водомерных стекол

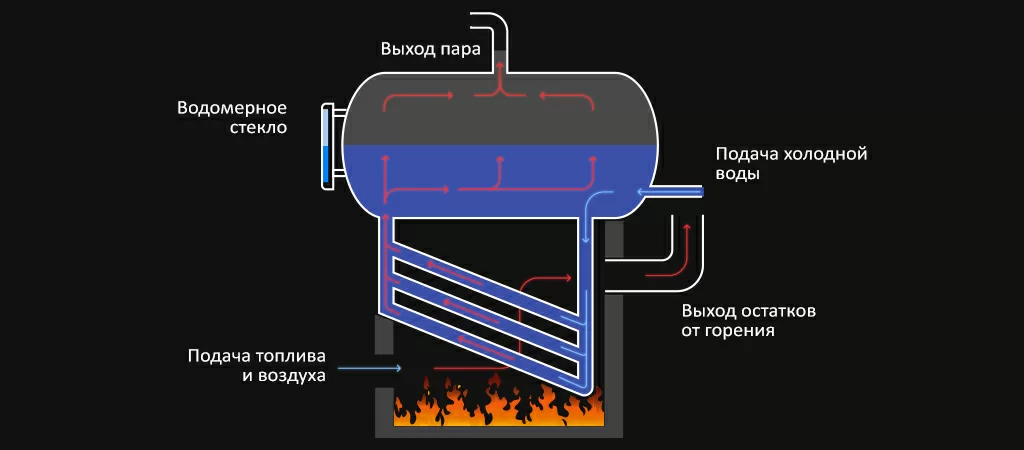

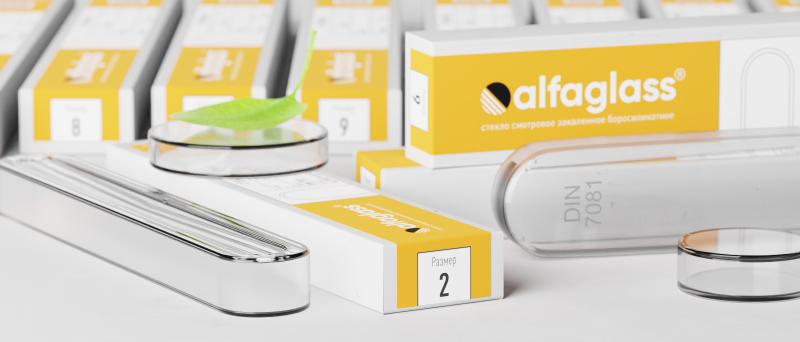

Фактически водомерные стекла используются в качестве составных элементов в конструктивно сложных устройствах — водоуказательных колонках. Именно эти приборы подключают к котлам для наблюдения за соотношением уровней воды и пара. Сами же водомерные стекла обеспечивают корректный визуальный контроль. Объективность показаний в водоуказательных колонках достигается за счет увеличенной светопропускной способности толстых сверхпрочных стекол.

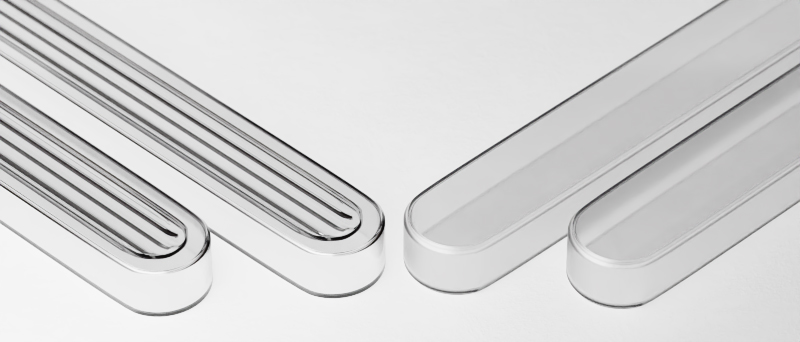

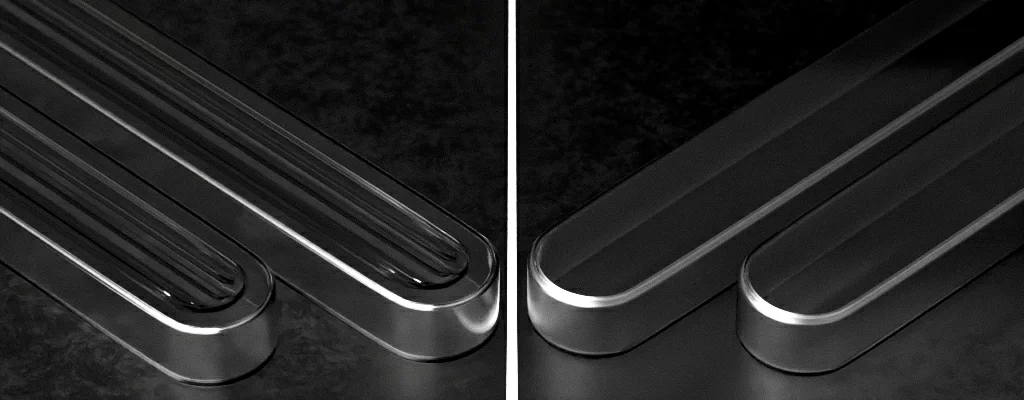

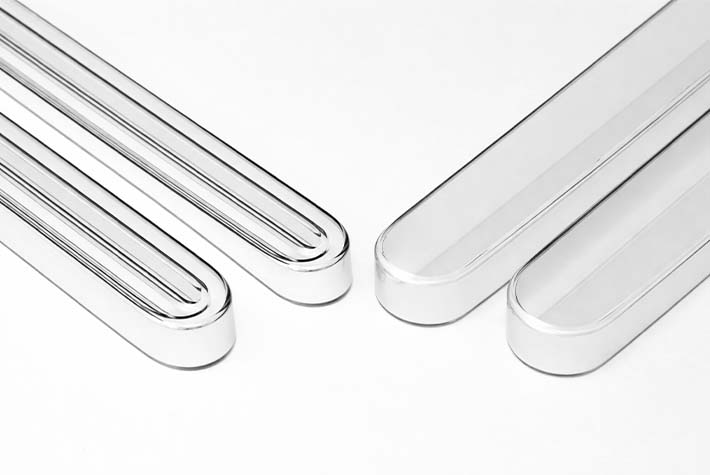

Существуют несколько отличительных признаков для водомерных стекол, цена которых зависит не только от их размеров, формы и массы. На стоимость также влияет рельеф поверхности, технология и материал изготовления. На текущий момент широко используются водомерные стекла Клингера и Дюренса. Они обладают разными физико-механическими свойствами и имеют разную область применения.

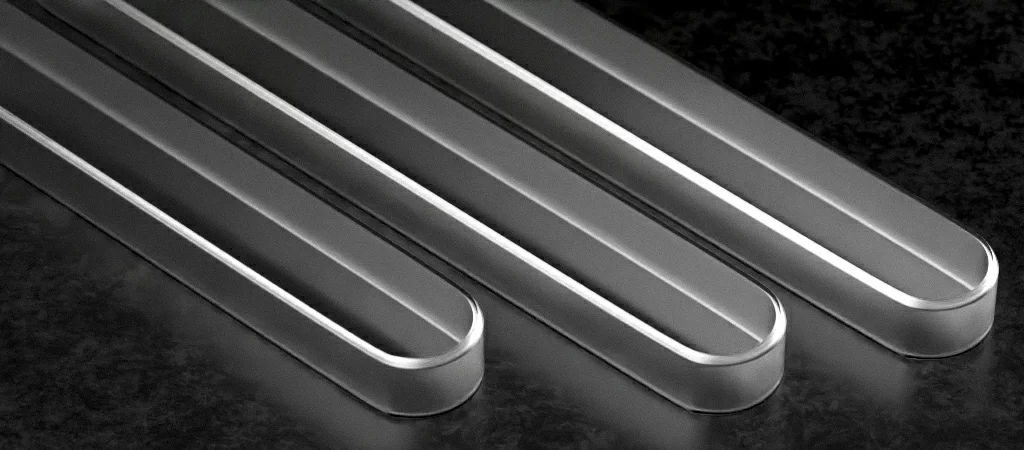

Водомерные стекла Дюренса

Это гладко отполированные с двух сторон стекла, обладающие высокой степенью прозрачности. Их второе название — транспарентные. Без дополнительной защиты стекла Дюренса в паровых котлах используют при давлении до 3,5 Мпа и с температурным максимумом — 243 °C. Также их можно использовать в емкостях с нефтепродуктами с допустимой величиной давления до 16 Мпа и температурой до 100 °C.

Использование слюдяных прокладок расширяет область применение и допускает возможность использования водомерных стекол Дюренса в системах с давлением до 12 Мпа. Рекомендованная область применения модифицированной версии стекол Дюренса в комбинации со слюдяными пластинами — едкие, вязкие либо сильно загрязненные среды с температурой до 400 °C. Эти водомерные стекла устанавливают в системах, в которых максимальное давление не превышает 34 мПа.

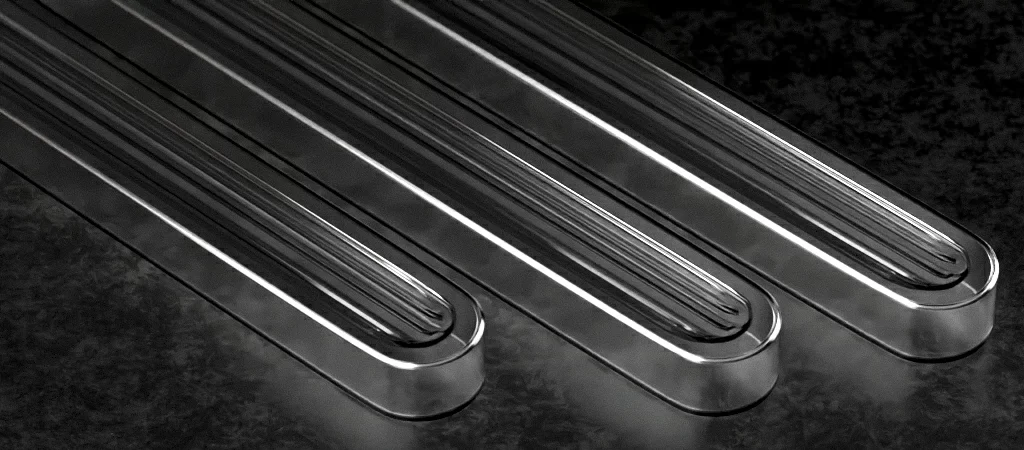

Водомерные стекла Клингера

Рельефные стекла для водоуказательных колонок имеют с внутренней стороны четыре продольные призматические насечки. Они преломляют свет таким образом, что жидкость через водомерные стекла Клингера выглядит темной, а пар становится на контрасте светлым.

При чрезмерных нагрузках стекла Клингера не разлетаются, а просто трескаются и остаются в рамках. Их минус — ограниченная область применения. Они подходят для паровых котлов, функционирующих при давлении до 3,5 МПА и предельной разницей температур в 220 °C.
