Слюда СМОГ: что это, преимущества, где применяется

Слюду СМОГ преимущественно используют в качестве защитных пластин MICA для котлов высокого давления, парогенераторов, водомерных котлов, промышленных печей. Их применение позволяет уменьшить их эрозию стекол и создает им дополнительную защиту от воздействия агрессивных сред. Слюдяные пластины повышают уровень безопасности и продлевают срок эксплуатации оборудования. Они способны увеличить предел давления на смотровое стекло до 16 Мпа и обеспечить ему способность выдерживать температуру +425 °С.

Из чего изготавливают пластины СМОГ

Материал для изготовления защитных пластин — минерал мусковит. По составу его относят к группе слюд, состоящих из щелочных алюмосиликатов, а также щелочноземляных металлов. Мусковит входит в состав некоторых интрузивных пород в качестве породообразующего минерала. Его второе название — калиевая слюда. Он сохраняет свои первоначальные характеристики при высоком давлении и температуре +500 °С. Для изготовления пластин СМОГ используют прозрачный мусковит, который также бывает беловатым, бесцветным, полупрозрачным.

Основу слюды составляют слои и Si4O10 и AlSi3O10, которые связывают друг с другом катионы лития, железа, магния и алюминия. Ввиду слабой связи между отдельными слоями этот минерал способен расщепляться на тончайшие листочки. Полученные таким образом пластины сохраняют практически неизменными свои первоначальные природные свойства.

Несмотря на распространенность слюды в природе и то, что она — породообразующий минерал, промышленные месторождения мусковита встречаются крайне редко. Кристаллы этой слюды добывают в Карелии, Иркутской и Мурманской области. Также промышленная добыча ведется на месторождениях в США, Индии, Бразилии.

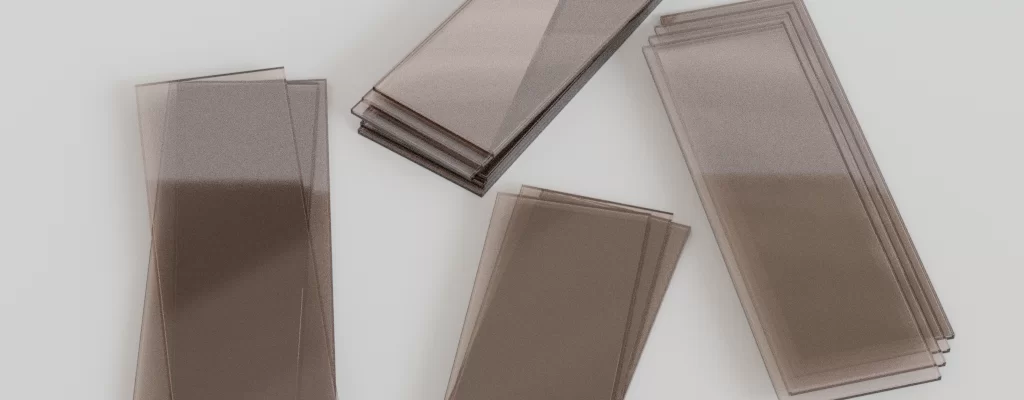

Слюда СМОГ и слюда мусковит — один и тот же материал. Аббревиатура СМОГ уточняет область применения и расшифровывается следующим образом — обрезная гидротермическая слюда из мусковита. Фактически это слюдяные прокладки в виде прямоугольных пластин. Их изготавливают согласно специальных нормативов, изложенных в государственных стандартах.

Преимущества

Слюда СМОГ, купить которую можно в виде пластин и прокладок с разной толщиной, длиной и шириной, имеет уникальные свойства. Она одновременно обладает химической инертностью, высоким модулем упругости, прочностью на сжатие и эластичностью. Не менее важны другие ее преимущества:

• термостойкость — способна выдерживать нагрев до +700 °С (материал выдерживает и более высокие температуры, а при указанных значениях не вспучивается и сохраняет первоначальный цвет);
• электрическая прочность — обладает высоким уровнем пробивной напряженности (следует различать значения пробивной напряженности при перпендикулярной и параллельной спайности, которое уменьшается с повышением температуры);
• антикоррозийная устойчивость — не саморазлагается при контакте с окружающими средами.

Изготовленные из этого материала пластины нельзя разложить соляной кислотой при нагреве до +3000 °С. Слюда СМОГ не взаимодействует с щелочью. Даже серная кислота способна разложить этот материал только при продолжительном нагреве.

Термостойкость мусковита превышает температуру плавления свинца и алюминия. Этот материал обладает прекрасными теплоизолирующими свойствами. Температура вспучивания слюды растет вместе в повышением давления среды, что обеспечило возможность применения пластин в парогенераторах, котлах и промышленных печах.

Особенности применения слюды СМОГ

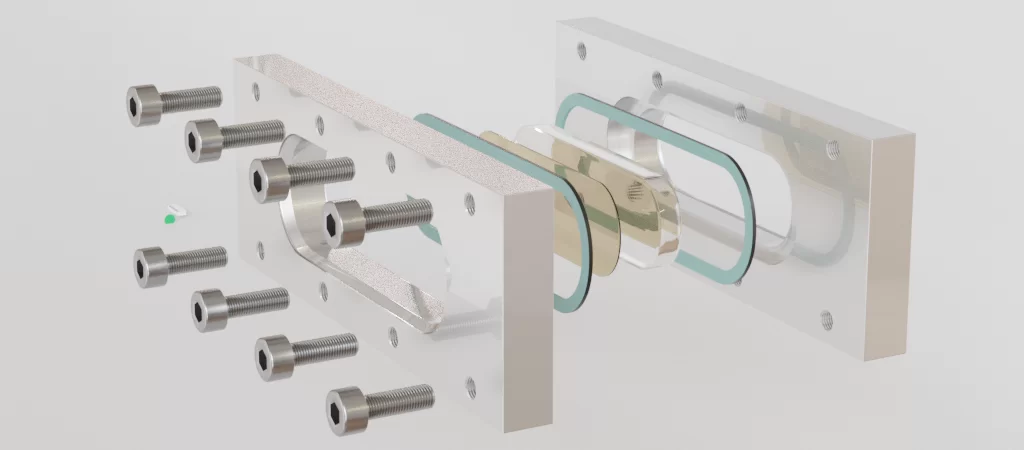

Пластины СМОГ совместимы только с гладкими стеклами Дюренса. В этом случае слюда плотно прилегает к основанию смотрового окна и при внешних воздействиях избегает нежелательных для нее изгибающих нагрузок. Использование пластин СМОГ со стеклами Клингера не рекомендовано, поскольку насечки, расположенные на их внутренней стороне, способны разрушить даже эластичный минерал.

Важно учитывать, чтобы слюдяные пластины не выступали за края стекол, поскольку в этом случае они тоже могут быть повреждены в процессе монтажа. Для каждого вида стекла предусмотрен определенный тип пластин СМОГ, которые имеют свой порядковый номер.

Слюда отличается не только геометрическими размерами, но и толщиной. Именно от нее во многом зависит область применения изделий из этого минерала. Например, для изоляции в электрических приборах и электрических машинах применяют пластины с номинальной толщиной от 0,04 мм. Это другая слюда — СМОЩ, характеристики которой регламентируют по ГОСТ 13753-86, имеет максимальную длину 100 мм и ширину 50 мм. На то, что пластины предназначены для щеткодержателей, указывает буква «Щ» в маркировке изделия.

То есть СМОГ и СМОЩ имеют разную область применения (иногда эти изделия путают, поэтому важно обращать внимание на аббревиатуру). Требования к ним регламентируются разными стандартами. ГОСТ слюды СМОГ — 13752-86. Именно в нем описаны требования к стандартам качества и размерам защитных пластин для котлов, колонок и парогенераторов.

Основные требования к слюде для смотровых окон

Государственные стандарты регламентируют длину, толщину и ширину пластин. Прокладки из слюды СМОГ по ГОСТ 13752–86 имеют ограничения по размерам. Они четко обозначены в нормативах:

• максимальная длина — 220 мм;
• минимальная толщина — 0,25 мм;
• максимальная ширина — 35 мм.

Также государственные стандарты содержат требования к испытаниям, которым выборочно подвергают пластины из слюды. В ходе проведения тестов определяют:

• захождение краевых трещин — до 5 мм;
• пятнистость смотровой части — до 6%;
• площадь газовых включений — до 25%;
• диаметр газовых включений — до 2 мм;
• отклонения от толщины — +0,15/-0,10 мм;
• отклонения от длины — +/-1 мм;
• протяженность линии отлома угла — до 3 мм.

Согласно ГОСТ 13752–86 не допускается загрязнение поверхности пластин, а также объемные минеральные включения, проколы и трещиноватость. Поверхность у пластин должна быть ровной либо слабоволнистой. Загрязнениями нельзя считать отпечатки пальцев на слюде, которые легко удаляются.

Слюда СМОГ, цена которой зависит от размеров, представлена широкой номенклатурой пластин. Их длина варьируется в диапазоне 60–220 мм, а ширина — от 24 до 35 мм. При этом размеры пластин могут быть индивидуально увеличены по требованию покупателя. Производители изготавливают пластины СМОГ с длиной, превышающей максимальный размер из ГОСТа — 320, 345, 370 мм. Ширину тоже можно увеличить по требованию заказчика.
