Стекло Дюренса
Назначение
Относится к высокоточному оборудованию. Используется для указания уровня различных жидкостей в котельном оборудовании и представляет собой бесцветное стекло с полированными гладкими поверхностями зеленоватого, голубоватого или желтоватого оттенков. Изготавливается из боросиликатного термически закаленного стекла.
Область применения
Подходит для следующего типа оборудования:
-
Паровые котлы без слюдяной прокладки. Давление пара 35 бар, температура не выше 243℃.
-
Сосуды для нефтехимических жидкостей без слюдяной прокладки. Давление до 160 бар, температура не выше 100℃.
-
Котлы со слюдяной прокладкой по ГОСТ 13752. Давление от 35 до 120 бар.
Технические характеристики
|
Номер |
L, мм |
B, мм |
S, мм |
Масса, кг |
|
1 |
140 |
28 |
17 |
0,152 |
|
2 |
160 |
28 |
17 |
0,184 |
|
3 |
220 |
28 |
17 |
0,26 |
|
4 |
280 |
28 |
17 |
0,336 |
|
5 |
340 |
28 |
17 |
0,41 |
|
6 |
140 |
34 |
17 |
0,172 |
|
7 |
160 |
34 |
17 |
0,204 |
|
8 |
220 |
34 |
17 |
0,28 |
|
9 |
250 |
34 |
17 |
0,317 |
|
10 |
280 |
34 |
17 |
0,356 |
|
11 |
340 |
34 |
17 |
0,43 |
Особенности
Поверхность стекла Дюранса - перпендикулярная смотровая. Допускается кривизна не более 2 мм. Предельные отклонения от параметров: L — 1,5 мм, по W — 1,0 мм, по T — +-1,0 мм.

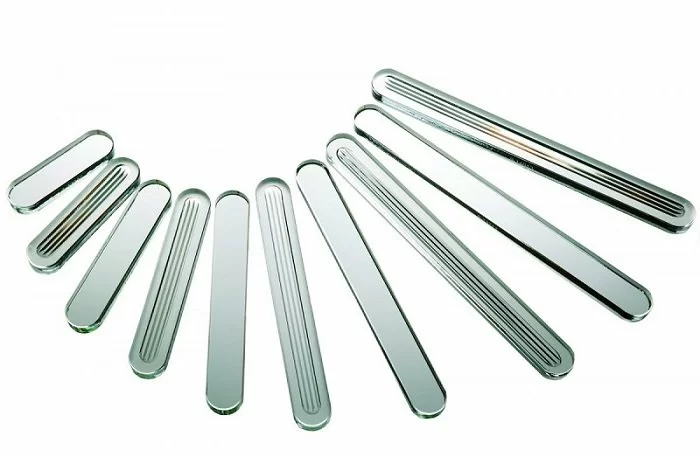

Стекло Клингера
Назначение
Относится к высокоточному оборудованию. Стекло предназначено для измерения уровня жидкости в котельном оборудовании. Изготавливается из закалённого стекла с обязательной дополнительной термической обработкой.
Одной из разновидностью стекла Клингера является рефлексионное стекло Клингера. Оно термостойкое, выдерживает перепады температур до 220℃. Смотровая поверхность - гладкая полированная, а противоположная сторона шлифованная.
Область применения
Используется в котельном оборудовании химической, фармацевтической, нефтеперерабатывающей, пищевой и других областях промышленности.
Подходит для котлов со следующими параметрами:
-
Котлы с давлением пара не выше 35 бар.
-
Сосуды с давлением не более 400 бар и температурой не выше 400℃.
Технические характеристики
|
Номер |
L, мм |
B, мм |
S, мм |
Масса, кг |
|
0 |
95 |
34 |
17 |
0,11 |
|
1 |
115 |
34 |
17 |
0,132 |
|
2 |
140 |
34 |
17 |
0,162 |
|
3 |
160 |
34 |
17 |
0,195 |
|
4 |
190 |
34 |
17 |
0,288 |
|
5 |
220 |
34 |
17 |
0,264 |
|
6 |
250 |
34 |
17 |
0,301 |
|
7 |
280 |
34 |
17 |
0,338 |
|
8 |
320 |
34 |
17 |
0,387 |
|
9 |
340 |
34 |
17 |
0,41 |
Химический состав стекла
|
SiO2 |
Al2O3 |
B2O3 |
Na2O |
K2O |
Cl |
MeO |
Fe2O3 |
SO3 |
Сверх 100% |
|
73,7+0,3 |
3,0+0,2 |
17,3+0,2 |
4,1+0,2 |
1,1+0,2 |
до 0,15 |
до 0,46 |
до 0,04 |
до 0,15 |
NaCl 2,0 +0,2 Zn - 0 |
Примеры условного обозначения в соответствии с таблицами: стекло рифленое Т3-250-3,5 МПа ГОСТ 1663-81
Особенности
Если длина стекла менее 190 мм, то кривизна лицевой и противоположной поверхности не может превышать 0,2 мм. При длине стекла более 190 мм – 0,3 мм.
Боковая поверхность стекла не должна обладать кривизной более, чем в 2 мм.
